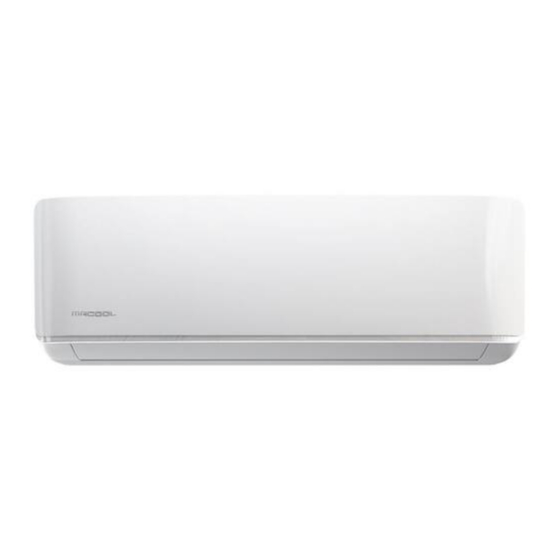

MrCool DIY Series Setup Manual
Hide thumbs
Also See for DIY Series:
- User manual (60 pages) ,
- Installation manual (29 pages) ,
- Owner's manual (11 pages)
Related Manuals for MrCool DIY Series
Summary of Contents for MrCool DIY Series
- Page 1 QUICK STEP Quick installation | Easy connection Setup Guide for Fits in every home | New Wi Fi functionality 7 Year Compressor| 5 Year Parts Warranty MRCOOL DIY Series www.mrcool.com...
- Page 2 Locate the wall template. Place the template on the wall at the installation location. Press the Power button on the remote control. The MrCool DIY Series unit should activate Leave sufficient space for the wall hole automatically. Use the template to mark the indicated drill points and If you wish to use your smartphone, refer to the wall hole site.
- Page 3 STEP 3 STEP 7 Drill through the wall to accommodate the copper Remove the brass caps from the valves on the exterior lineset, condensate drain, and wire connection to the condenser unit. exterior condenser. Use an allen wrench to open the valve until it fails to Insert the protective wall sleeve.
- Page 4 STEP 5 STEP 4 Remove the electrical cover. Place the outside condenser unit firmly on the ground outside or attach it to a secure metal wall bracket or CAUTION: At this point, be sure you know if your unit is the 110 volt or the 220 volt.
- Page 6 PASO 1 PASO 8 PASO 2...
- Page 7 PASO 3 PASO 7 Retire las tapas de las válvulas en la unidad externa Perfore la pared para dar paso a las tuberías de de condensación. cobre, el drenaje de condensación y los cables de Use una llave Allen para abrir la válvula hasta que ya conexión hacia el condensador exterior.
- Page 8 PASO 5 PASO 4 Retire la cubierta eléctrica. Coloque firmemente la unidad condensadora exterior sobre el piso de afuera o fíjela a un soporte de metal PRECAUCIÓN: En este punto, asegúrese de saber seguro o base. si su unidad es de 110 voltios o de 220 voltios. Si se conecta el voltaje incorrecto a la unidad se Con cuidado enrolle el segmento de tubo excedente y producirán daños graves en el sistema y se anulará...
- Page 9 Guide de montage Installation rapide | Raccordement facile rapide de Convient à tout logement | Nouvelle fonctionnalité Wi-Fi Garantie compresseur 7 ans | pièces 5 ans MRCOOL DIY Series www.mrcool.com...
- Page 10 Placez-le contre le mur à l'emplacement prévu Appuyez sur le bouton marche sur la télécommande. pour l'installation. L'unité MrCool DIY Series devrait s'activer automatiquement. Laissez suffisamment de place pour le trou dans le mur. Si vous souhaitez utiliser votre smartphone, reportezvous Utilisez le gabarit pour marquer les points de perçage...
- Page 11 ÉTAPE 3 ÉTAPE 7 Percez à travers le mur pour y loger les fils de cuivre, Retirez les capuchons en laiton des valves sur l'unité du le drain de condensat, et le raccordement au condenseur extérieur. condenseur extérieur. Insérez la gaine protectrice Utilisez une clé...
