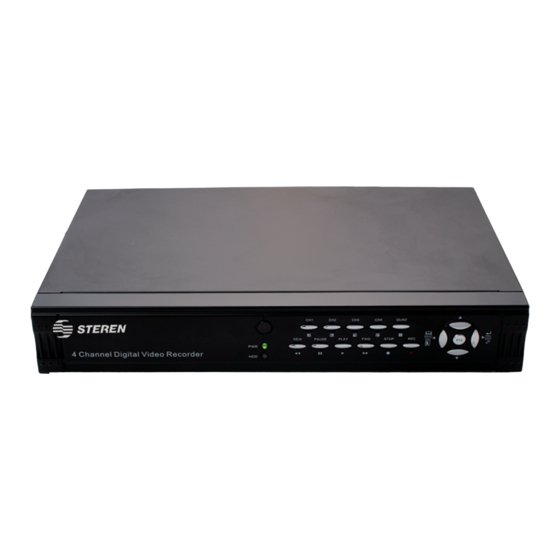

Steren CCTV-950 User Manual

4 channel digital video recorder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CCTV-950 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Steren CCTV-950

Summary of Contents for Steren CCTV-950

  • Page 2: Panel Frontal

    Antes de utilizar su nueva Grabadora de Vídeo Digital de 4 canales lea este instructivo para evitar cualquier mal funcionamiento. Guárdelo para futuras referencias. IMPORTANTE El equipo debe ser colocado en un lugar con ventilación adecuada, para prevenir humedad, polvo o la luz directa del sol. Siempre utilice un paño suave, limpio y seco para limpiar.
  • Page 3 4.- Canal 2 Permite elegir la cámara conectada al canal 2 5.- Canal 3 Permite elegir la cámara conectada al canal 3 6.- Canal 4 Permite elegir la cámara conectada al canal 4 7.- Vista de mosaico Permite visualizar las 4 cámaras al mismo tiempo en una sola ventana 8.- Menú...

  • Page 4: Panel Trasero

    16.- Detener En modo de reproducción detiene la reproducción actual En modo de grabación detiene la grabación actual 17.- Grabar Comienza la grabación 18.- Bajar Permite moverse a través de las opciones / menús hacia abajo 19.- Interruptor PTZ Este control permite manejar la forma en que va a mover hacia arriba / abajo, derecha / izquierda o el zoom de una cámara PTZ conectada al grabador PANEL TRASERO...

  • Page 5: Control Remoto

    CONTROL REMOTO 1.- CH1: Permite seleccionar la cámara conectada al canal 1 2.- CH2: Permite seleccionar la cámara conectada al canal 2 3.- CH3: Permite seleccionar la cámara conectada al canal 3 4.- CH4: Permite seleccionar la cámara conectada al canal 4 5.- Play: Comienza la reproducción de un archivo previamente grabado.
  • Page 6 11.- Menú: Accesa al menú principal. 12.- Pausa: En modo de reproducción hace una pausa al vídeo actual. 13.- Grabación: Permite comenzar a grabar. 14.- Regreso: En modo de reproducción regresa a un punto específico del vídeo. 15.- Quad: Despliega en pantalla las 4 cámaras al mismo tiempo.
  • Page 7 INSTALACIÓN DEL DISCO DURO (D. D. no incluido) 1.- Retire los 4 tornillos de la cubierta y jale hacia fuera. 2.- Conecte el cable IDE a su disco duro, asegurándose de que la pestaña ubicada al centro del cable coincida con la ranura del disco duro, de otra forma no podrá...
  • Page 8 5.- Vuelva a colocar la cubierta del equipo, atornillando firmemente para asegurarla. CONEXIÓN 1.- Localice las entradas BNC en la parte posterior del grabador. 2.- Conecte la cámara uno en la entrada denominada CH1, y así sucesivamente hasta conectar 4 cámaras, si así lo desea. 3.- Conecte un monitor en uno de los conectores VIDEO OUTPUT con conector BNC.

  • Page 9: Inicio Del Sistema

    INICIO DEL SISTEMA Después de encender el equipo, el sistema se iniciará y detectará el nuevo disco duro. En el monitor se mostrará información acerca del Modo Maestro o Esclavo del disco duro. Pantalla Principal Una vez que el equipo se inició, el monitor desplegará las 4 cámaras con la siguiente información: Esquina superior izquierda: porcentaje de disco utilizado...

  • Page 10: Menú De Configuración

    MENÚ DE CONFIGURACIÓN Presione el botón de menú para entrar al menú principal, podrá ver los siguientes sub-menús: a) Selector de Cámara (Camera Select) b) Selector de grabación (Record Select) c) Modo de grabación (Record Mode) d) Velocidad de los cuadros (Record Frame Rate) e) Calidad de vídeo (Video quality) f) Grabación programada (Record Schedule) g) Sub Menu...
  • Page 11 Selección de Cámara (Camera Select) El grabador puede desplegar hasta 4 cámaras en una sola pantalla (en Modo Quad), pero puede configurar que cámara o cámaras son las que visualizan. Presione el botón de Selección / Edición para cambiar los parámetros o presione los botones de Canales (CH1, CH2, CH3, CH4) para configurar cada canal de forma separada.
  • Page 12 Únicamente en este modo, cuando el sistema esté en reproducción o grabación, presione el botón de QUAD por 3 segundos, y cada canal que se esté grabando o reproduciendo se mostrará en pantalla completa y cambiará al siguiente canal de forma indefinida, hasta que presione una vez más el botón QUAD.
  • Page 13 Grabación Programada (Record Schedule) Mediante esta opción podrá configurar el modo de grabación a lo largo del día, ya sea por tiempo, sensor o movimiento. Sin grabación Grabación contínua (opción predeterminada) Grabación activada por sensor o por movimiento Esta opción funciona con muchos tipos de equipos externos como PIRs, sensores de gas, etc.
  • Page 14 Submenú Grabación automática (Auto Record) Si activa la función (ON) permitirá que el grabador comience la grabación de forma automática después de que éste no ha sido operado en un período de 5 minutos. Para desactivar esta función, seleccione OFF. Contraseña (Password) Permite activar o desactivar la función de Contraseña;...
  • Page 15 Posteriormente deberá introducir otro código de 6 dígitos (New Password), puede presionar cualquier botón del control remoto a excepción de Menu. Deberá confirmar (Confirm password) el nuevo código para que los cambios surtan efecto. Si el cambio de contraseña fue exitoso, en pantalla aparecerá, Password Changed.
  • Page 16 Esta opción permite cambiar la hora y fecha del grabador. Utilice los botones de Arriba / Abajo para seleccionar un dígito. Posteriormente, presione Select para actualizar cada dígito de la hora y la fecha. Una vez que haya terminado, presione Menu para guardar los cambios en memoria.
  • Page 17 Si cuenta con una cámara PTZ conectada al grabador, presione el botón PTZ y seleccione el número de canal donde está la cámara que desee controlar. Puede utilizar los botones de Arriba / Abajo / Derecha / Izquierda para controlar la posición de la cámara. Presione los botones de Regresar / Adelantar / Pausa y Reproducir para controlar la función de zoom.
  • Page 18 Tamaño del disco duro maestro (Master HDD size) Muestra en pantalla el tamaño del disco duro primario instalado en el grabador Espacio utilizado del disco duro maestro (Master HDD Used) Muestra el espacio utilizado del disco duro principal instalado en la grabadora. Formateo del disco duro maestro (Master HDD Format) Permite dar formato al disco duro instalado en la...
  • Page 19 Configuración de Alarma (Alarm Setup) Duración de la grabación después de que la alarma se activó (Alarm record duration) El número indica cuántos segundos se grabará después de que la alarma se activó. Duración de la alarma (Alarm duration) Controla la duración, en segundos, que la alarma dura activada después de que se accionó...
  • Page 20 Configuración de Sensor (Sensor Setup) Existen tres modos diferentes de configuración del sensor: No instalado (Not installed), Normal-Cerrado (Normal-Close), y Normal-Abierto (Normal-Open). El modo de configuración dependerá del tipo de sensor externo que utilice. Existen 4 pares de terminales de entrada disponibles en el grabador.
  • Page 21 Ejemplo de instalación: Conf. PTZ Energía Sensor Alarma Energía Conecte la salida NO/NC del sensor PIR a las terminales de entrada de la grabadora (Maximo 5Vcc) Configuración de Movimiento (Motion Setup) El primer paso es configurar el método de grabación por movimiento.
  • Page 22 Sensibilidad de canales 1 – 4 (Channel 1 – 4 sensitivity) El usuario podrá configurar la sensibilidad de detección de movimiento para cada uno de los canales. Presione el botón de Selección / Edición para modificar el parámetro. Selección de área, canales 1 – 4 (Channel 1 –4 area set) Esta opción permite elegir el área que estará...
  • Page 23 GRABACIÓN Para comenzar una grabación siga estos pasos: 1.- Encienda el equipo y realice las configuraciones necesarias. 2.- Presione el botón de Grabación. 3.- En pantalla aparecen los siguientes mensajes: 1) Porcentaje de uso del disco duro en la esquina superior izquierda 2) Símbolo de grabación 3) R: a un lado del canal que se está...

  • Page 24: Tiempo De Grabación

    4.- Cuando requiera detener la grabación, presione el botón de Detener. Deberá introducir su contraseña (consulte la opción de Sub Menu). Presione el botón de Confirmación después de introducir la contraseña. TIEMPO DE GRABACIÓN Puede calcular las horas de grabación aproximada mediante una fórmula, el siguiente ejemplo utiliza un disco de 120GB con 7 cuadros por segundo en calidad normal.
  • Page 25 1.- Información de disco duro 2.- Hora de inicio 3.- Hora de finalización 4.- Hora: archivo de grabación contínua 5.- Alarma ESPAÑOL-25...
  • Page 26 INSTALACION DEL SOFTWARE EN XP Antés de realizar la conexión instale el siguiente software: 1.- Introduzca el CD de instalación. 2.- Abra el explorador de Windows, localice el archivo “Setup 3.3” y ejecútelo. 3.- Presione “Next” para continuar con la instalación. 4.- Posteriormente aparecerá...
  • Page 27 6.- Seleccione la carpeta destino donde se copiarán los archivos de este programa, posteriomente presione “Next” para continuar con la instalación. 7.- Presione el botón “Install” 8.- Para terminar con la instalación, presione el botón “Finish” 9.- Abra la aplicación instalada, “Dvr Viewer” ESPAÑOL-27...
  • Page 28 CONTROLES DE LA PANTALLA 1.- Toma una imagen de lo que se encuentre en pantalla en ese momento. Presione este botón y aparecerá una ventana, seleccione el formato para guardar la imagen, Jpg o Bmp. La imagen se guardará 9 10 11 12 13 14 15 en la carpeta donde se instaló...
  • Page 29 5.- Lista de eventos. Permite seleccionar un evento específico para reproducir. Seleccione el evento y presione el control “Ok” 6.- Modo DVR o PC: En modo DVR reproduce el contenido del disco duro del DVR. En modo PC abre un archivo de video en formato MYS previamente guardado.

  • Page 30: Especificaciones

    Depues de instalar el software Conecte el cable USB en el DVR y en la computadora. De esta forma podrá reproducir las grabaciones en la computadora. Es posible que la computadora no reconozca el Disco duro, si eso sucede use otro disco duro de otra marca y capacidad.
  • Page 31 CARACTERISTICAS DEL DISCO DURO A INSTALAR M AR C A M O D E L O C AP AC ID AD O R IG E N M axtor S T M 3160812A 80G B T hailandia M axtor S T M 3160212A 160G B T hailandia M axtor...
  • Page 32 1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.

  • Page 34: Main Features

    Before using your new 4 channel digital video recorder, please read this instruction manual to prevent any damage. Put it away in a safe place for future references. IMPORTANT This device must be placed in a place with adequate ventilation, without humidity, without dust, and out of direct sunlight.
  • Page 35 5.- Channel 3 Allows you to choose the plugged camera to channel 3 6.- Channel 4 Allows you to choose the plugged camera to channel 1 7.- Quad View Use to visualize 4 cameras at the same time in one screen 8.- Menu / ESC Use to enter to Setup menu / Exits from Setup menu 9.- Up...

  • Page 36: Rear Panel

    19.- PTZ switch This button allows you to control a PTZ camera up, down, left, right even the zoom. REAR PANEL 1.- Video output Allows you to connect a monitor through a BNC connector 2.- DC power switch Power on / off the equipment 3.- Video input Allows you to connect up to 4 cameras with BNC connector 4.- RS485 connector / Sensor input / alarm output...

  • Page 37: Remote Control

    REMOTE CONTROL 1.- CH1: Allows you to view the camera 1 2.- CH2: Allows you to view the camera 2 3.- CH3: Allows you to view the camera 3 4.- CH4: Allows you to view the camera 4 5.- Play: Begins / restarts the playback of a saved file. 6.- Forward: In playback mode, allows you to skip forward to a specific point in the video.
  • Page 38 12.- Pause: In playback mode, allows you to pause a video being pla- yed. 13.- Record: Begins recording. 14.- Rew: In playback mode, allows you to return to a specific point from the video. 15.- Quad: Allows you to view all 4 cameras on the same screen at the same time.
  • Page 39 HARD DISK INSTALLATION (HDD not included) 1.- Remove the 4 screws from the cover and pull it out. 2.- Connect the IDE cable to your hard disk making sure that the tab located in the middle of the cable matches with the slot on the hard disk.

  • Page 40: Installation

    5.- Replace the cover on the equipment making sure to replace all the screws removed earlier. INSTALLATION 1.- Locates BNC input jacks. 2.- Plug the camera 1 into the Channel 1 connector, repeat the process for next 3 cameras. 3.- Plug a monitor in one of the VIDEO OUTPUT jacks. 4.- Plug an AC power adapter into the DC power connector, then connect it into an AC outlet.

  • Page 41: System Boot

    SYSTEM BOOT After you turn the equipment on, the system will boot up and automatically detects the new HD. In the monitor you will see information about HD Master or Slave mode. Main screen At the beginning, the monitor will display 4 cameras with next information: Upper left corner: percentage of HD space used...

  • Page 42: Dvr Setup

    DVR SETUP Press Menu to enter main menu, there you can see next sub-menus: a) Camera Select b) Record select c) Record mode d) Record frame rate e) Video quality f) Record schedule g) Sub menu h) Hard disk setup i) Alarm setup j) Restore factory default Use movement arrows to select one of the options.
  • Page 43 Camera select The recorder can display up to 4 cameras in one screen (Quad Mode), but you can configure which camera or cameras are enabled to visualize. Press SEL / EDIT to change the parameters or press Channel buttons (CH1, CH2, CH3, CH4) to configure each channel, separately.
  • Page 44 channel which is recording or playing will switch to next channel, indefinitely, until you press Quad again. Quad Mode Compress and record 4 video channels in one file. Selected frame rate will affect the objects movement in the recorded video. Higher frame rate, smoother movement you will get, but you will need more space in HD.
  • Page 45 Record Schedule Use this option to set a record schedule per day. You can choose from time, sensor or motion recording. No recording Continuous Recording (default option) Recording triggered by sensor or motion This option works with a wide variety of external devices such as PIRs, gas sensors, etc.
  • Page 46 Password Allows you to activate or deactivate Password function; in case the Password is on, you must type it to stop a record or to enter a menu. Password Change Press CH1 6 times and you will get the default password (Current Password).
  • Page 47 Picture Setup Use this menu to set image options: Hue, Saturation, Contrast, Brightness. Use Up / Down buttons to select an option Press Backward / Forward to diminish or increase the value of the parameter, respectively. Use Channel buttons to select the desired channel to modify.
  • Page 48 Time Setup This option allows you to set date and time Use Up / Down buttons to select a digit Then, press Select to update each digit of date and time Finally, press Menu to store the changes in memory ENGLISH-16...
  • Page 49 Channel Indicates the number of the camera channel Address Allows you to set the PTZ camera address, you can choose between 0 to 255. Protocol Use to select a protocol: Pelco-D, Pelco-P, Samsung, Bo1, neon, Ctncom. Baud Rate Press SEL / EDIT button to select the camera bps: 1200, 2400, 4800, 9600 or 19200bps Speed : Set the motion speed from the PTZ camera...
  • Page 50 Hard Disk Setup Overwrite enabled If you activate this option, the recording will go on, even if the hard disk space is empty, so the system will overwrite old recordings. If you select NO, the recording will be stopped when the hard disk space is empty.
  • Page 51 Slave HDD size Displays the size of the primary hard disk installed. Slave HDD used Displays the used space on your primary hard disk. Slave HDD format Allows you to format the primary hard disk. Be aware that formatting your hard disk will erase all information contained within your hard disk.
  • Page 52 Sensor setup There are three different modes of setup: Not installed, Normal-Close, Normal-Open. The configuration will depend of the type of external sensor you use. There are 4 pairs of available input terminals in the recorder. Press the unlock button, located above of the wire hole, to insert or remove a wire.
  • Page 53 Installation example: PTZ Setup Energy Sensor Alarm Energy Connect the NO/NC outputs from PIR sensor to recorder’s inputs (Maximum 5Vcc). Motion Setup First step is to set the motion recording method. Please refers to Record Schedule for more information. ENGLISH-21...

  • Page 54: Ntsc / Pal Output Select

    Then, you can set next parameters: Channel 1 – 4 sensitivity As user you can configure the motion sensitivity for each channel. Press Sel / Edit to modify the parameter. Channel 1 – 4 area set This option allows you to select the active area, which it helps to activate the alarm.
  • Page 55 RECORDING To start a record, follow these steps: 1.- Turn the recorder and set it up according your needs. 2.- Press Record button. 3.- In the screen you will see next messages: 1) Upper left corner, used HD space percentage 2) Recording Symbol 3) Name of the channel 4) QUAD or EACH: indicates the recording mode (only in EACH...

  • Page 56: Recording Length

    RECORDING LENGTH You can calculate an estimated of recorded hours, using a formula, next example use a 120GB HD, at 7fps in normal quality. Gb x Mb x Kb Kb/frame x frame/seconds x seconds x minutes 120 x 1024 x 1024 125829120 332.8 hrs 15 x 7 x 60 x 60...
  • Page 57 1.- HDD information 2.- Start time 3.- End time 4.- Time: Continuous record file 5.- Alarm SOFTWARE INSTALLATION IN XP You have to install the software before to connect the DVR 1.- Insert the installation CD. 2.- Open and run the “Setup 3.3”...
  • Page 58 6.- Select the folder where you want to save the files, then press Next button. 7.- Click “Install” button. 8.- To finish click on “Finish” button. 9.- Open “Dvr Viewer” ENGLISH-26...
  • Page 59 Screen`s controls 1.- Take a snapshot Press this button and select Jpg or Bmp format. The picture will be saved in the desired folder. 9 10 11 12 13 14 15 2.- Recording. The record will be saved in the computer in MYS or AVI format the file will be stored in the selected folder.
  • Page 60 6.- DVR or PC Mode: In DVR mode; Play the Hdd`s content from the DVR In PC mode: Open the MYS file from PC 7.- Camera 1, 2, 3 or 4 controls, also in quad mode 8.- Quick return 9.- Return to step 10.- Normal return.

  • Page 61: Specifications

    SPECIFICATIONS Input 125V~ Video format NTSC/PAL Input channels 4 composite BNC Channels Outout channels 2 composite BNC Channels NTSC 120 frames 4x30 frames Frame rate 100 frames 4x25 frames NTSC M aximum 30fps (Quad) Quad mode Recording frame rate Maximum 25fps (Quad) Quad mode Maximum 30 frames (each NTSC...
  • Page 62 HDD´s FEATURES TO INSTALL B R AN D M O D E L C AP AC IT Y O R IG IN M axtor S T M 3160812A 80G B T hailand M axtor S T M 3160212A 160G B T hailand M axtor S T M 3160215A...
  • Page 63 Part number: CCTV-950 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when warranty service is required.
