Summary of Contents for Steren CCTV-970

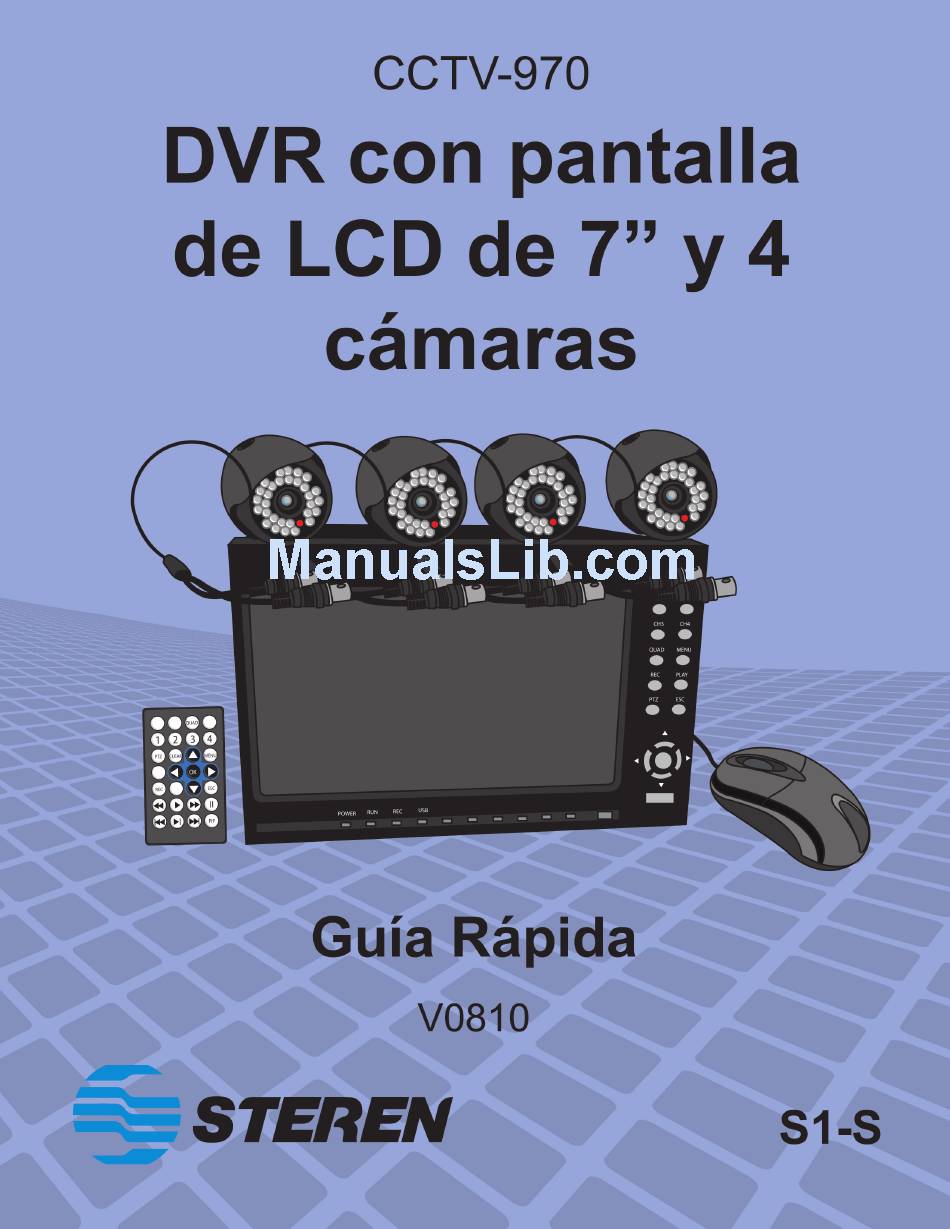

- Page 3 Esta guía rápida contiene todas las funciones de operación y solución de problemas necesarias para instalar y operar su nuevo DVR con pantalla de LCD de 7” y 4 cámaras Steren. Por favor revise la guía completamente para estar seguro de instalar y poder operar apropiadamente este producto.
-
Page 5: Table Of Contents
CONTENIDO CARACTERÍSTICAS CONTENIDO CONTROLES CONEXIONES GRABACIÓN REPRODUCCIÓN ESPECIFICACIONES... -
Page 7: Características
CARACTERÍSTICAS El sistema de vigilancia consta de un grabador de video (DVR) con monitor de 7” integrado, y cámaras con todos los accesorios necesarios para el montaje. Es ideal para la vigilancia o supervisión de 4 áreas o zonas diferentes de manera simultánea, ya que incluye un multiplexor para poder visualizar las 4 cámaras al mismo tiempo o de manera individual. -
Page 8: Controles
CONTROLES Panel frontal 1.- Selector de cámaras (1 a 4) Permite elegir la vista individual de las cámaras. 2.- Quad Presione para visualizar 4 cámaras en una sola imagen. 3.- Menú Permite entrar al menú principal del DVR. 4.- Grabación (Rec) Presione para comenzar la grabación. -
Page 9: Panel Posterior
Panel posterior 12.- Salidas de vídeo (VOUT-1, VOUT-2) Permite conectar uno o dos monitores para la visualización de las imágenes. 13.- Entradas de cámaras Permite conectar hasta 4 cámaras con conector BNC. 14.- Conector PS/2 Útil para conectar el ratón incluido y poder navegar en los diferentes menús. 15.- Conector USB Permite conectar una memoria USB para actualización de firmware. -
Page 10: Control Remoto
Control Remoto 1.- QUAD Permite visualizar en pantalla completa 1 de las 4 cámaras o todas a vez. 2.- CÁMARA 1, 2, 3 Y 4. Permite la visualización de los canales 1, 2, 3 o 4 respectivamente. 3.- PTZ Si conecta una cámara PTZ en el puerto RS-485 del DVR, podrá modificar los parámetros del menú PTZ. 4.- CLEAR Sin función 5.- MENU... -
Page 11: Conexiones
CONEXIONES 1.- Localice las entradas BCN en la parte posterior del grabador. 2.- Conecte la cámara 1 a la entrada denominada VIN1 y así sucesivamente hasta conectar 4 cámaras, si así lo desea. Conecte el cable de alimentación de las cámaras a las entradas DC1, DC2, DC3, DC4. Utilice los cables suministrados. VOUT-1 VIN-2 VIN-2... - Page 12 Se recomienda formatear el disco duro por primera vez, recuerde al formatear el disco duro se perderá toda la información almacenada (en caso de tener información). Para más detalles diríjase a la sección del submenú “Formateo del disco duro” 6.- Posteriormente en el monitor se desplegarán las 4 cámaras con la fecha y hora. 7.- Para configurar el equipo entre al menú...
-
Page 13: Grabación
GRABACIÓN Para comenzar una grabación siga estos pasos: 1.- Encienda el equipo y realice las configuraciones necesarias. (Por ejemplo active las cámaras que desee grabar, calidad video, velocidad de cuadro por segundo de cada cámara, fecha/hora, etc. Para más detalles diríjase a la sección del Menú principal). -
Page 14: Reproducción
REPRODUCCIÓN Una vez que ha terminado la grabación, puede comenzar a reproducirlo. 1.- Presione el botón de Reproducir (PLAY), se mostrará la siguiente pantalla: 2.- Deberá elegir canal, hora de inicio, hora de finalización y fecha para comenzar con la búsqueda de archivos. 3.- Una vez que haya encontrado el archivo que desee reproducir, utilice los botones de movimiento para elegir la opción PLAY, y presione Confirmar para comenzar la reproducción. -
Page 15: Especificaciones
ESPECIFICACIONES Monitor DVR Alimentación: 12V- - - 5A Salida: 4x12V- - - 300mA (para cámaras) Cámara Alimentación: 12V- - - 300mA Ángulo de visión de 60° Lente de 6mm Iluminación: <3Lux@f1,2 Convertidor de voltaje: Alimentación: 100-240V~ 50/60Hz 1,2A Salida: 12V- - - 5A Control Remoto Alimentación: 3V - - - (1x CR2025) El diseño del producto y las especificaciones pueden cambiar sin previo aviso. - Page 16 1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
- Page 20 Steren product. This quick guide includes all the feature operations and troubleshooting necessary to install and operate your new Steren Four cameras and DVR with monitor set. Please review this guide thoroughly to ensure proper installation and operation of this product. For...
- Page 22 CONTENT HIGHLIGHTS PACKAGE CONTENT CONTROLS CONNECTIONS RECORDING PLAY SPECIFICATIONS...
-
Page 24: Highlights
HIGHLIGHTS The surveillance system has a DVR with a 7” monitor, four cameras and all required accessories to mount it. Up to four different areas can be checked, simultaneously, due to the included multiplexer, or if is necessary, you can see the cameras one by one. -
Page 25: Controls
CONTROLS Front panel 1.- Camera selector (1 to 4) Allow you to select single view. 2.- Quad Press to get a 4-cameras view. 3.- Menu Press to enter main menu. 4.- Rec Press to start recording. 5.- Play Press to search a previous recorded file. 6.- Esc Press to leave current menu. -
Page 26: Rear Panel
Rear panel 12.- Video output (VOUT-1, VOUT-2) Allow you to connect two monitors to watch cameras. 13.- Camera input Allow you to connect up to 4 cameras with BNC connector. 14.- PS/2 connector Use it to plug the included mouse and navigate in the menus. 15.- USB connector Allow you to connect an USB memory to back up or to update firmware. -
Page 27: Remote Control
Remote Control 1.- QUAD Press to get a 4-cameras view or only one in full screen. 2.- Camera 1, Camera 2, Camera 3, Camera 4 Allows you to view camera 1, 2, 3, or 4 respectively. 3.- PTZ If you connect a PTZ camera in RS-485 port, you can set the parameters. 4.- CLEAR No function. -
Page 28: Connections
CONNECTIONS 1.- Locate BNC connectors. 2.- Plug camera 1 into VIN1 connector, then repeat the process for next four cameras. Connect the power cords of the four cameras in DC1, DC2, DC3, DC4. Use the provided power cords. VOUT-1 VIN-2 VIN-2 VIN-4 VOUT-2... -
Page 29: Camera Ptz
We recommend to format the HDD by first time. For details, refers HDD formatting section. 6.- The monitor will display 4 cameras, date and time. 7.- To set Main Menu, press Menu. CAMERAS VIDEO OUTPUT (SCREEN) MEMORY VOUT-1 VIN-2 VIN-4 VOUT-2 VIN-1 VIN-3... -
Page 30: Recording
RECORDING To start recording, follow next steps: 1.- Turn the device on, then configure according your needs (i.e. Enable / Disable cameras, video quality, FPS, date, time, etc. For more information, refers to Main menu section). 2.- After setting, press Rec button, next screen will be displayed: 3.- Select the cameras you want to record, use Down button to Enable (V) or Disable (X). -
Page 31: Play
PLAY 1.- Press PLAY, next screen will be displayed: 2.- You need to select channel, start / end time, and date, in order to search files. 3.- After searching, use Movement buttons to select PLAY, then press Enter 4.- Press ESC to leave Play menu. -
Page 32: Specifications
SPECIFICATIONS DVR Monitor Monitor Input: 12V- - - 5A Output: 4x12V- - - 300mA (for cameras) Camera Input: 12V- - - 300mA Angle of vision: 60° Lens: 6mm Lux: <3Lux@f1.2 Power converter: Input: 100-240V~ 50/60Hz 1.2A Output: 12V- - - 5A Remote Control Input: 3V - - - (1x CR2025) Product details and specifications are subject to change without previous notice. - Page 33 CCTV-970 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
- Page 35 Este instructivo puede mejorar con tu ayuda, llámanos a: Help us to improve this instruction manual, call us to: 01800 500 9000 Centro de Servicio a Clientes Customer Service Center...
