Tasto INPUT - Utilizzato per cambiare la
sorgente del segnale del monitor;
selezionare DVI OTTICO / DVI
DIGITALE / DBUS ANALOGICO / SDI
YPbPR / RGBS / SVIDEO / CVIDEO. Con
l'OSD disattivato, premere questo tasto per
passare da un ingresso di segnale all'altro.
➒
Tasto PIP - Premendo questo tasto si
abilita la funzione PIP (Picture-In-Picture).
Selezionare PIP, PBP1, PBP2.

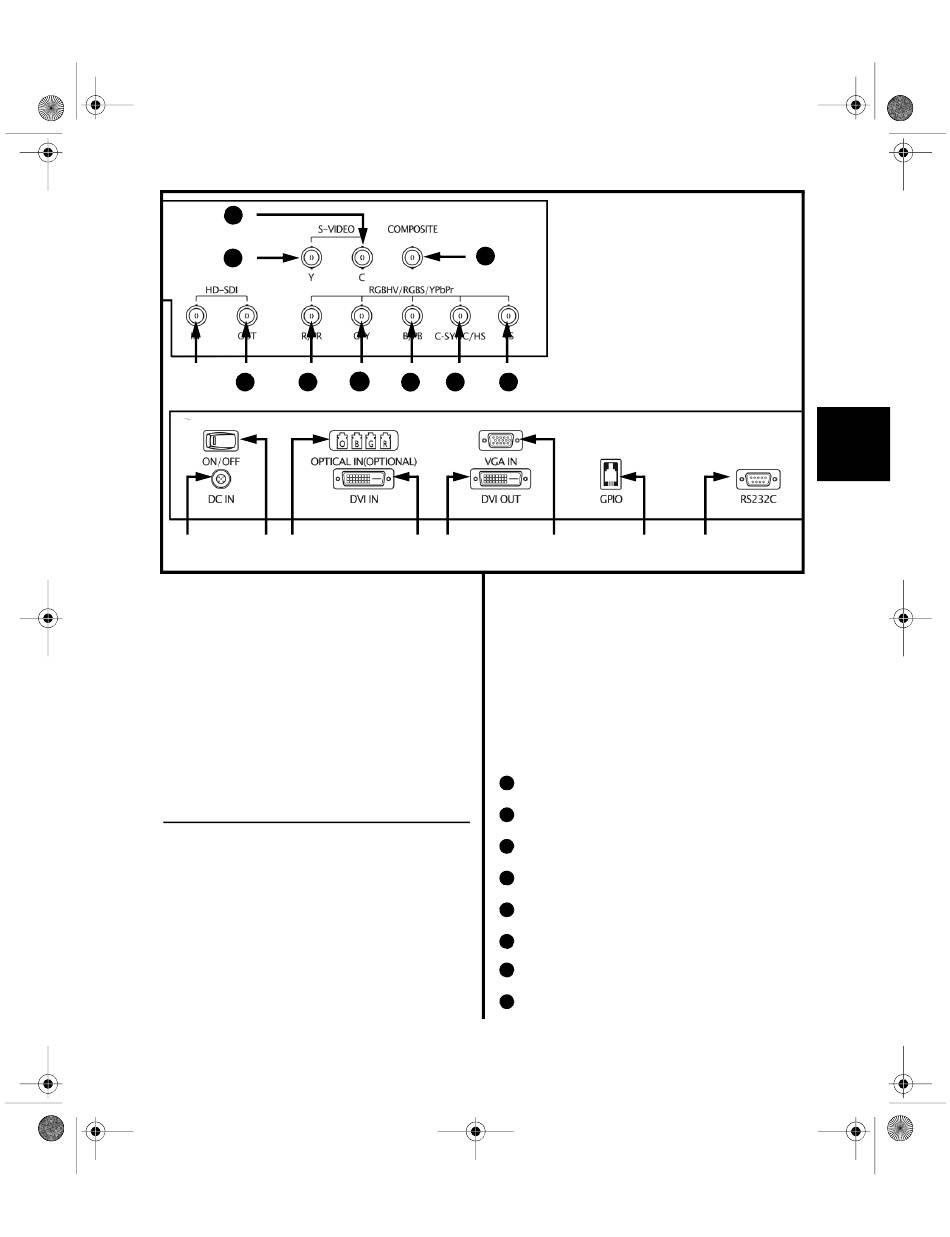

1.7.2

Pannello posteriore

❶
Presa jack di ingresso CA/CC
❷
Interruttore di alimentazione
❸
Connettore INGRESSO OTTICO
(FACOLTATIVO) (Disponibile solo sul
modello VP4726Fl)
❹
Connettore INGRESSO DVI
18
12
11 13 14
❹ ❺
I-9
15
❼
❻
➎
Connettore USCITA DVI
➏
Connettore INGRESSO VGA
❼
Connettore GPIO
❽
Connettore RS232C
➒
Connettore INGRESSO HD SDI
➓
Connettore USCITA HD SDI
Connettore Pr/ROSSO
11
Connettore Y/VERDE
12
Connettore Pb/BLU
13
Connettore C-SYNC/H-SYNC
14
Connettore VS (V-SYNC)
15
Connettore Y/S-VIDEO
16
Connettore C/S-VIDEO
17
Connettore (C) VIDEO composito
18
I
