EINGANG-Schaltfläche: Zur Änderung
der Signalquelle des Monitors DVI
OPTICAL / DVI DIGITAL / DSUB
ANALOG / SDI YPbPR / RGBS / SVIDEO
/ CVIDEO auswählen. Bei deaktivierter
OSD-Funktion diese Schaltfläche drücken,
um die Signaleingänge umzustellen.
➒
PIP-Schaltfläche: Durch Drücken dieser
Schaltfläche wird die Bild-im-Bild-
Funktion aktiviert. PIP, PBP1 oder PBP2
auswählen.

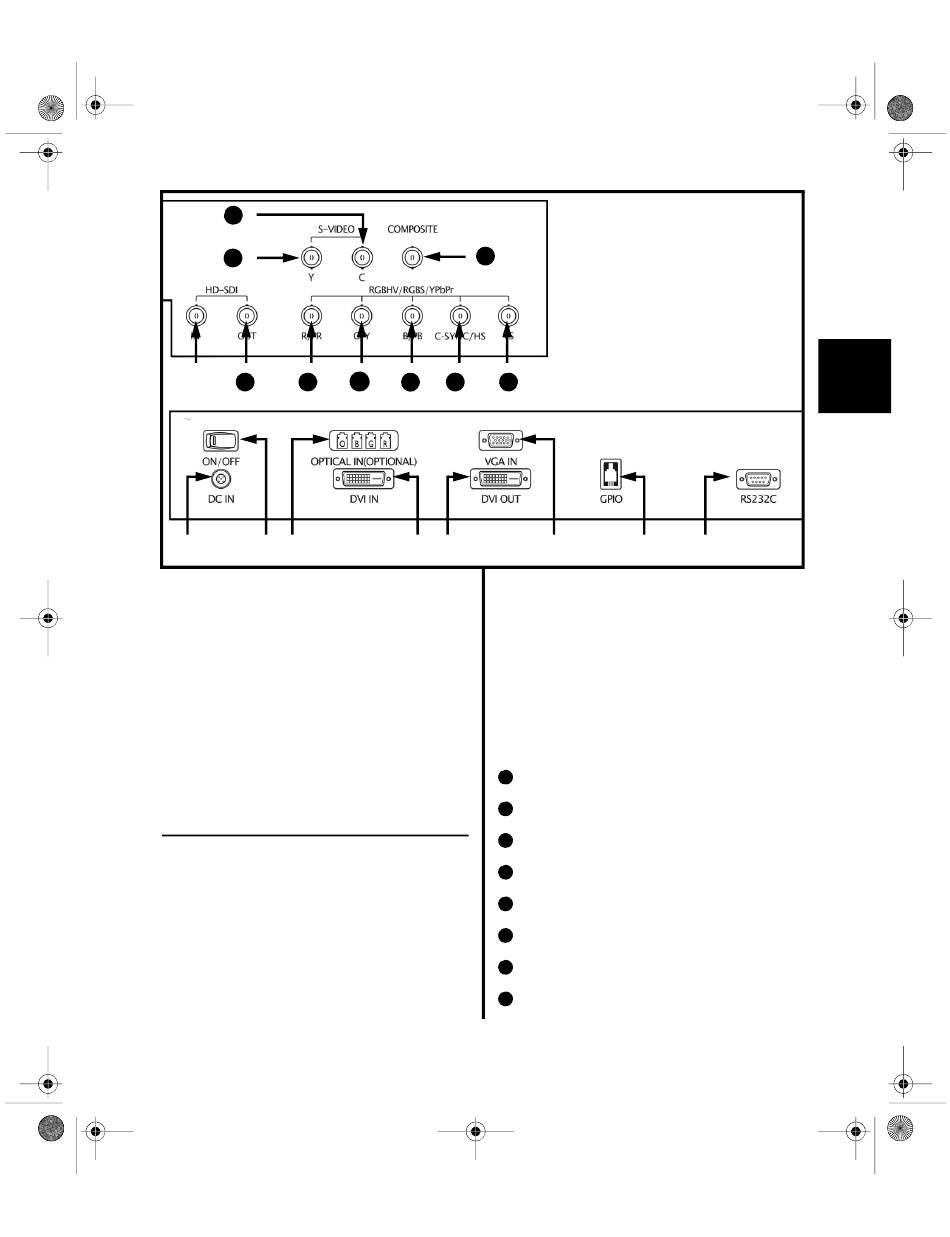

1.7.2 Rückseite
❶
AC / DC-Eingangsbuchse
❷
ON / OFF (EIN / AUS)-Schalter
❸
OPTICAL IN (OPTIONAL)-Anschluss
(nur beim Modell VP4726F)
❹
DVI IN-Anschluss
18
12
11 13 14
❹ ❺
G-9
15
❼
❻
➎
DVI OUT-Anschluss
➏
VGA IN-ANSCHLUSS
❼
GPIO-Anschluss
❽
RS232C-Anschluss
➒
HD SDI IN-Anschluss
➓
HD SDI OUT-Anschluss
ROT / Pr-Anschluss
11
GRÜN / Y-Anschluss
12
BLAU / Pb-Anschluss
13
C-SYNC- / H-SYNC-Anschluss
14
VS (V-SYNC)-Anschluss
15
S-VIDEO / Y-Anschluss
16
S-VIDEO / C-Anschluss
17
Composite (C) VIDEO-Anschluss
18
