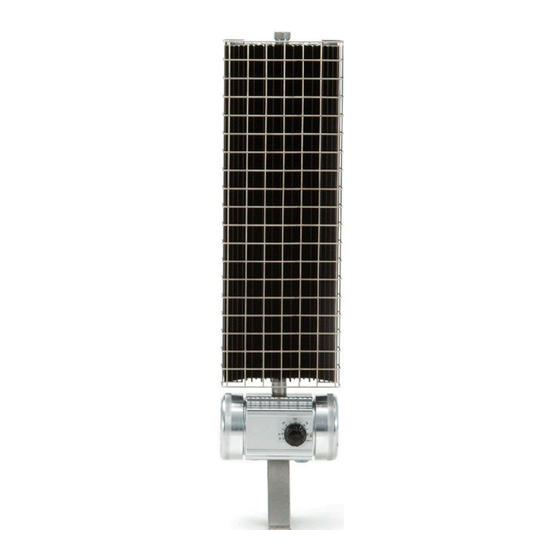

Explosion-proof Convection Panel Heater
XB Series
Installation, Operation, & Maintenance Instructions
Special Notes
The following special notices highlight important information in the
installation and maintenance sections. Each serves a special purpose
and is displayed in the format shown:
This symbol indicates a potentially hazardous situation, which,
if not avoided, can result in personal injury or damage to the
CAUTION
equipment.
This symbol indicates a potentially hazardous situation, which,
if not avoided, may be a shock hazard.
CAUTION
This symbol indicates an imminently hazardous situation,
which, if not avoided, could result in death or serious injury.
WARNING
Part No. 10457.Rev.2.07 Feb 2018
Printed in Canada
Advertisement
Chapters
Table of Contents
Related Manuals for Norseman XB Series
Summary of Contents for Norseman XB Series
- Page 1 Explosion-proof Convection Panel Heater XB Series Installation, Operation, & Maintenance Instructions Special Notes The following special notices highlight important information in the installation and maintenance sections. Each serves a special purpose and is displayed in the format shown: This symbol indicates a potentially hazardous situation, which,...
-
Page 2: Table Of Contents
TABLE OF CONTENTS A. Product Certification B. Pre-Installation C. Installation General Requirements ..................4 Reflector Baffles ....................4 Wall Mounting ......................6 Floor Mounting .....................6 D. Thermostat Installation E. Wiring F. Start-Up G. Maintenance H. Spare Parts... -
Page 3: Product Certification
PRODUCT CERTIFICATION Depending on the particular model ordered, the heater is suitable for the following areas: • CSA C/US certified for Class I, Div. 1 and 2, Groups A, B, C, and D; Class II, Div. 1 and 2, Groups E, F, and G; Class III, Div. 1 and 2;... -
Page 4: Installation
(45 kg). Otherwise use the brackets supplied to stand the and reinstall baffles. heater on the floor. Do not recess the Norseman™ XB heater into the wall. CAUTION. The heater’s surface is hot when the heater Use of the brackets supplied will ensure that the minimum is energized. - Page 5 Figure 2 – Dimensions and mounting details Table 2 – Heater Dimensions Unit in (mm) in (mm) in (mm) in (mm) in (mm) in (mm) 10.250 9.625 5.125 (260) (244) (130) 17.000 16.375 11.875 (432) (416) (300) 7.250 (184) 23.625 23.000 18.500 (600) (584)
-
Page 6: Wall Mounting
Wall Mounting Floor Mounting Install heater with the supplied hardware in accordance with the Step 1: Position heater face down on the floor with terminal box figures and instructions below. towards the wall (Figure 6). Step 1: Secure wall and stabilizing brackets to mounting surface (Figure 3). -
Page 7: Thermostat Installation
Make sure that a minimum 5 threads the instructions supplied with the kit. engagement is achieved. NOTE: For high ambient heaters - Single phase heaters use Field Installed Kit - Most Norseman XB units are suitable ™ a single pole thermostat as supplied in kit number for field installation of a thermostat kit with the operator XTKW07481. - Page 8 Table 3 – Wiring Configuration Table 4 – Wiring Configuration (High Ambient) Wiring Diagram (Figure 9) Wiring Diagram (Figure 9) Part No. Part No. 1Ø 3Ø 1Ø 3Ø XB1-1005T6 XB1-1005T4A XB1-1010T4A XB1-1010T3C XB1-1017T4A XB1-1017T3C XB1-1030T3B XB1-1030T3 Fig. 1 XB1-1047T2D XB1-3047T3 XB1-3047T3B XB1-6020T4A Fig.
-
Page 9: Start-Up
START-UP For heaters with a tamper-proof thermostat, to set Check associated electrical equipment. temperature, disconnect the power and remove the socket Check that all wall/floor mounting bracket connections head cap screw. Set the thermostat to the desired room are tight. temperature with a screw driver and replace cap screw. Turn on the supply power. - Page 10 PLEASE ADHERE TO INSTRUCTIONS IN THIS MANUAL Failure to do so may be dangerous and may void certain provisions of your warranty. For further assistance, please call 24hr hotline: 1.800.661.8529 (U.S.A. and Canada) Please have model and serial numbers available before calling. WARRANTY No warranty applies to paint fi nishes except for manufacturing defects Under normal use the Company warrants to...
- Page 11 Panneaux chauffants à convection antidéflagration Série XB Instructions d’installation, d’utilisation et d’entretien Avertissements particuliers Les avertissements particuliers précisés dans les sections suivantes relatives à l’installation et à l’entretien visent à fournir des renseignements importants. Chacun répond à une situation particulière et est illustré...
-
Page 12: Avant L'installation
TABLE DES MATIÈRES A. Avant l’installation B. Installation Directives générales ..............................13 Fixation au mur ................................15 Fixation au sol ................................15 C. Installation du thermostat D. Câblage E. Mise en marche F. Entretien G. Pièces de rechange CERTIFICATION DU PRODUIT En fonction du modèle particulier commandé, le traceur convient Remarque: Les éléments chauffants portant le code T2D ne conviennent pas aux zones suivantes : aux applications de Classe II et Classe III. -
Page 13: Installation
Autrement, utiliser les supports fournis pour poser le 11.8 radiateur sur le sol. 18.5 Ne pas encastrer le radiateur Norseman XB dans le mur. 25.2 L’utilisation des supports fournis permettra d’assurer le respect de la distance d’éloignement minimum du mur de Remarque: Les réflecteurs ne sont requis que pour les unités ayant un code de... - Page 14 3/8"– 2 Réflecteur à égalité avec Diamètres la partie supérieure du des trous dissipateur de chaleur Vue de la flèche ‘X’ 3/8"– 2 Diamètres des trous Sites de fixation Vue de la flèche ‘Y’ Fixation au mur Fixation au sol Figure 2 –...
-
Page 15: Fixation Au Mur
Fixation au mur Fixation au sol Installer le radiateur à l’aide de la quincaillerie fournie Étape 1: Placer la partie avant du radiateur sur le sol en conformément aux figures et aux instructions ci-dessous. positionnant le caisson de borne vers le mur (Figure 6). Étape 1: Fixer les supports de fixation et de stabilisation sur la surface du mur (Figure 3, page 15). -
Page 16: Installation Du Thermostat
Trousse installée sur le terrain - Une trousse de thermostat trousse numéro XTKW07483. peut être installée sur le terrain pour la plupart des appareils Norseman XB à l’aide du trou de la tige de Remarque: Pour les traceurs de chauffage à température ambiante élevée. - Page 17 Tableau 3 – Configuration du câblage Tableau 4 – Configuration du câblage (ambience élevée) Schéma du câblage (Figure 9) Schéma du câblage (Figure 9) Part No. Part No. 1Ø 3Ø 1Ø 3Ø XB1-1005T6 XB1-1005T4A XB1-1010T4A XB1-1010T3C XB1-1017T4A XB1-1017T3C XB1-1030T3B XB1-1030T3 Fig.
-
Page 18: Mise En Marche
MISE EN MARCHE Afin de régler la température des radiateurs munis d’un Installer le couvercle du caisson de borne et fixer thermostat inviolable, débrancher l’alimentation et retirer solidement. la vis hexagonale à tête creuse. Régler la température Vérifier que les fiches, les vis et les couvercles sont ambiante souhaitée sur le thermostat à... - Page 19 REMARQUES NOTES...
- Page 20 VEUILLEZ VOUS CONFORMER AUX INSTRUCTIONS CONTENUES DANS CE MANUEL. Tout manquement à ces dernières pourrait s’avérer dangereux et invalider certaines dispositions de votre garantie. Pour obtenir une aide supplémentaire, veuillez appeler: 1-800-661-8529 (U.S.A. and Canada) Merci de préparervos numéros de modèle et de série avante d’appeler. GARANTIE Aucune garantie ne s’applique à...
