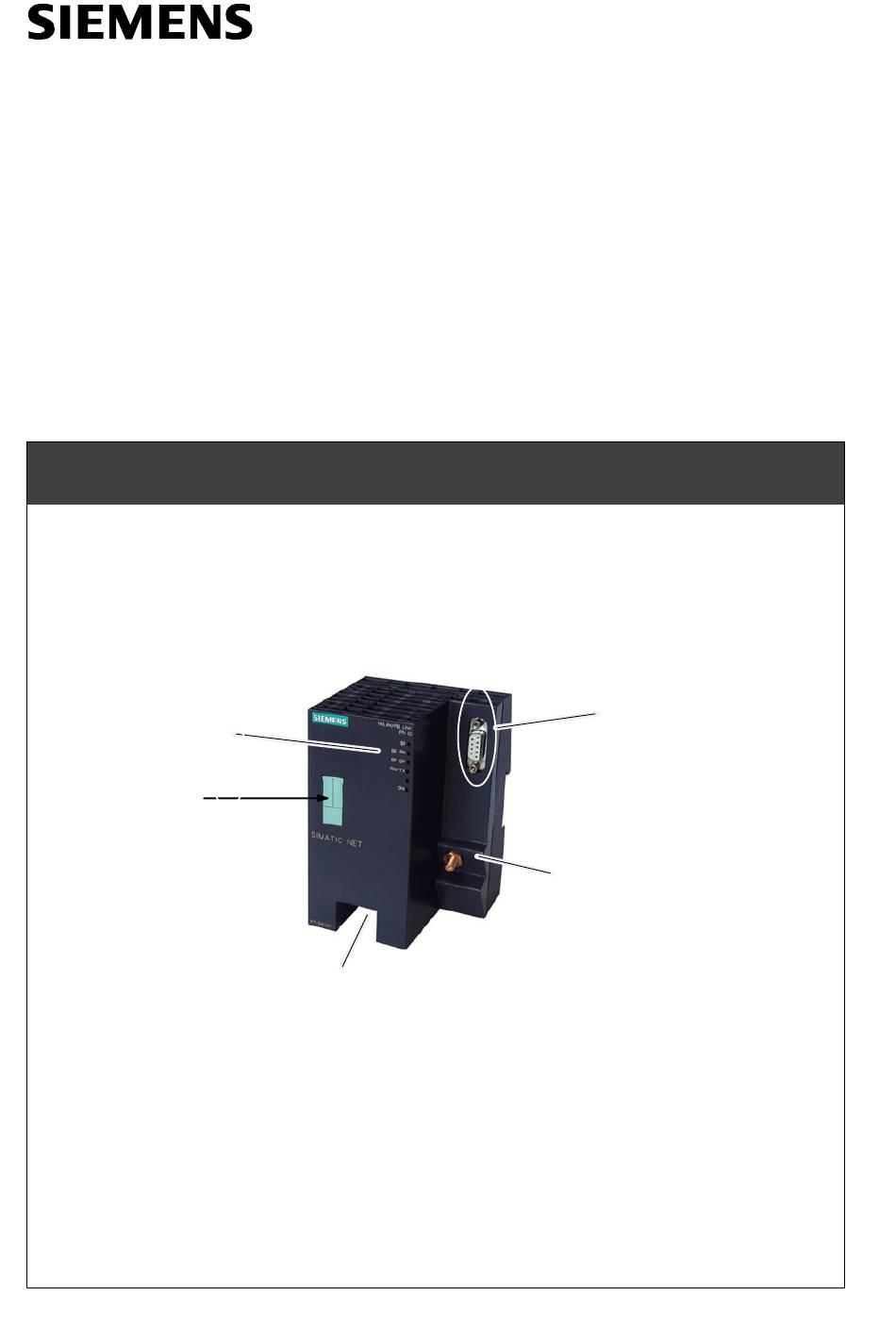

SIMATIC NET
S7 - CPs für Industrial Ethernet
Handbuch Teil B7 (Vorabversion 11.2005)
Netzübergang IWLAN/PB Link PN IO
6GK1417-5AB00
LED -Anzeigen
C -PLUG
ab Ausgabestand 1 (Firmware-Stand V 1.0)
Spannungsversorgung
Anschluss an PROFIBUS:
9 -polige Sub -D -Buchse
Antenne:
Anschluss an Ind. Wireless Lan

Advertisement

loading

Related Manuals for Siemens SIMATIC NET S7-CPs

Summary of Contents for Siemens SIMATIC NET S7-CPs

  • Page 1 SIMATIC NET S7 - CPs für Industrial Ethernet Handbuch Teil B7 (Vorabversion 11.2005) Netzübergang IWLAN/PB Link PN IO 6GK1417-5AB00 ab Ausgabestand 1 (Firmware-Stand V 1.0) Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse C -PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung...
  • Page 2 Produkthinweise Produkthinweise Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zum Produkt S IWLAN/PB Link PN IO Bestell-Nr.: 6GK1417-5AB00 In Papierform beiliegende Produktinformation Hinweis Sämtliche Hinweise in der Produktinformation , die dem hier beschriebenen Gerät beiliegt, sind gültig und unbedingt zu beachten. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-2 Ausgabe 1/2005...
  • Page 3 Zum vorliegenden Teil B des Handbuches gehört folgender Ausgabestand des All- gemeinen Teiles A: ab 12/2004 Sie können den aktuellen Allgemeinen Teil A auch über Internet beziehen: http://www4.ad.siemens.de/view/cs/de/8777865 Inhalt - Teil B7 1 Aufbau ..............
  • Page 4 1 Aufbau 1 Aufbau Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse Reset -Button C -PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Bild 1-1 Das IWLAN/PB Link PN IO entspricht dem Gehäuse des Power Rail Booster. Es wird auf eine 15mm oder 7,5 mm Standard-Normprofilschiene aufgeschnappt.
  • Page 5 2 Montage und Inbetriebsetzung 2 Montage und Inbetriebsetzung So gehen sie vor Gehen Sie gemäß der folgenden Darstellung vor; beachten sie bitte die zusätzli- chen Hinweise in diesem Kapitel. Die Montage und die Projektierung können zu- nächst unabhängig voneinander durchgeführt werden. Montage: Projektierung: (siehe auch Kap.
  • Page 6 2 Montage und Inbetriebsetzung Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse Reset -Button C -PLUG / PRESET PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Bild 2-1 Achtung Wichtige Hinweise zu Montage und Betrieb: Die Montage muss so erfolgen, daß die oberen und unteren Lüftungsschlitze der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist.
  • Page 7 2 Montage und Inbetriebsetzung Warnung Das Produkt IWLAN/PB Link PN IO muss in ein Gehäuse oder einen Schalt- schrank eingebaut werden. Im Geltungsbereich der ATEX 100a (EN 50021) muß dieses Gehäuse mindestens IP54 nach EN 60529 entsprechen. WARNUNG DAS GERÄT DARF NUR DANN AN DIE SPANNUNGSVERSORGUNG ANGE- SCHLOSSEN ODER VON IHR GETRENNT WERDEN, WENN EINE EXPLO- SIONSGEFAHR MIT SICHERHEIT AUSGESCHLOSSEN WERDEN KANN.
  • Page 8 2 Montage und Inbetriebsetzung Erdungs - /Massekonzept Die Erdung erfolgt über die Hutschiene. PG/PC - Anschluß Sie können das PG zur Projektierung wie folgt anschließen: S über Industrial Wireless LAN (empfohlen) Für eine Projektierung über Industrial Wireless LAN muss das IWLAN/PB Link PN IO zuvor mit einer IP-Adresse versorgt werden.
  • Page 9 2 Montage und Inbetriebsetzung 2.1.1 Spannungsversorgung Warnung Das Gerät IWLAN/PB Link PN IO ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse nur Sicherheits- kleinspannungen (SELV) nach IEC950/EN60950/ VDE0805 angeschlossen wer- den. Das Netzteil für die Versorgung des IWLAN/PB Link PN IO muss NEC Class 2 entsprechen (Spannungsbereich 20,4-28,8 V, Strombedarf 300 mA).
  • Page 10 2 Montage und Inbetriebsetzung Inbetriebsetzung mit dem PRESET-PLUG Übersicht Der PRESET-PLUG dient dazu, WLAN-Geräten wie APs, ECMs oder IWLAN/ PB -Links auf einfachste Weise eine definierte Voreinstellung zu geben. Der PRESET-PLUG wird zunächst in einem SCALANCEW mit den gewünschten WLAN Parametern konfiguriert und anschließend für die Inbetriebnahme in den C-PLUG Steckplatz des Zielgerätes gesteckt.
  • Page 11 2 Montage und Inbetriebsetzung Schritt Vorgehen Schließen Sie die Konfiguration mit der Schaltfläche ”Modify” ab. Der PRESET -PLUG ist damit erstellt. Schalten Sie das SCALANCE W aus und entnehmen Sie den PRESET - PLUG. Der so erstellte PRESET-PLUG funktioniert nur bei dem von Ihnen gewählten Ge- rätetyp.
  • Page 12 2 Montage und Inbetriebsetzung C -PLUG (Configuration Plug) Wechselmedium C - Plug als Alternative zum Flash - Speicher Das IWLAN/PB Link PN IO besitzt zur Aufnahme der Projektierdaten einen inter- nen Flash-Speicher. Optional kann das Gerät mit einem C-PLUG Wechselme- dium (Configuration Plug) betrieben werden.
  • Page 13 2 Montage und Inbetriebsetzung Tabelle 2-1 Betriebsverhalten beim C -PLUG Einbau Vorgang / Status Verhalten bei Datenübernahme Ergebnis nach Anlauf Auslieferungszustand (nach Konfiguration mit PRESET -PLUG) - Betrieb ohne C -PLUG Flash -Speicher leer Projektierdaten werden aus dem Das IE/PB Link PN IO läuft mit den STEP 7 -Projekt übernommen.
  • Page 14 2 Montage und Inbetriebsetzung Tabelle 2-1 Betriebsverhalten beim C -PLUG Einbau, Fortsetzung Vorgang / Status Verhalten bei Datenübernahme Ergebnis nach Anlauf Baugruppe wird im Betriebszustand mit C -PLUG bestückt Flash -Speicher mit Pro- Beim Anlauf des IE/PB Link PN IO Das IE/PB Link PN IO läuft mit den jektierung werden die Projektierdaten vom...
  • Page 15 3 Technische Daten 3 Technische Daten Datenübertragung / Unterstützte Über- tragungsgeschwindigkeiten Übertragungsrate Funk 1..54 Mbit/s Unterstützte Standards Funk 802.11a, 802.11b, 802.11g PROFIBUS 9,6 kbit/s, 19,2 kbit/s, 45,45 kbit/s, 93,75 kbit/s 187,5 kbit/s, 500 kbit/s, 1,5 Mbit/s, 3 Mbit/s 6 Mbit/s, 12 Mbit/s Maximale Stromaufnahme an der PRO- 100 mA bei 5V FIBUS-Schnittstelle beim Anschluss von...
  • Page 16 SIMATIC NET S7-CPs for Industrial Ethernet Manual Part B7 (Preliminary Version 11.2005) IWLAN/PB Link PN IO Gateway 6GK1417-5AB00 as of version 1 (firmware version V 1.0) Attachment to PROFIBUS: LED displays 9-pin D -sub female connector C -PLUG Antenna: Attachment to Ind. Wireless Power supply...
  • Page 17 Notes on the Product Notes on the Product Product Names: This description contains information on the product S IWLAN/PB Link PN IO order no.: 6GK1417-5AB00 Product Information Accompanying the Product Note All the notices in the Product Information Bulletin shipped with this device are valid and must be adhered to.

  • Page 18: Table Of Contents

    Industrial Ethernet. The general Part A: as of 12/2004 belongs to this Part B You can download the current general Part A from the Internet: http://www4.ad.siemens.de/view/cs/en/8777865 Contents - Part B 1 Construction ............

  • Page 19: Construction

    1 Construction 1 Construction Attachment to PROFIBUS: LED displays 9-pin D -sub female connector Reset button C -PLUG Antenna: Attachment to Ind. Wireless Power supply Figure 1-1 The housing of the IWLAN/PB Link PN IO corresponds to that of the Power Rail Booster.

  • Page 20: Installation And Commissioning

    2 Installation and Commissioning 2 Installation and Commissioning How to... Follow the steps as shown in the graphic below; please make sure you read the supplementary notes in this section. Installation and configuration can initially be considered as independent procedures. Installation: Configuration: (see also Chapter 4): Install the IWLAN/PB Link PN IO...
  • Page 21 2 Installation and Commissioning Attachment to PROFIBUS: LED displays 9-pin D -sub female Reset button connector C -PLUG Antenna: Attachment to Ind. Wireless Power supply Figure 2-1 Notice Important notes on installation and operation: The module must be installed so that its upper and lower ventilation slits are not covered, allowing adequate ventilation.
  • Page 22 2 Installation and Commissioning Warning The IWLAN/PB Link PN IO product must be installed in an enclosure or switchgear cabinet. Where ATEX 100a (EN 50021) applies, this enclosure must meet at least IP54 in compliance with EN 60529. WARNING THE DEVICE MAY ONLY BE CONNECTED TO THE POWER SUPPLY OR DISCONNECTED FROM IT WHEN THE RISK OF EXPLOSION CAN BE EXCLUDED WITH CERTAINTY.
  • Page 23 2 Installation and Commissioning Ground/Chassis Ground Concept The device is grounded over the mounting rail. PG/PC Connection You can connect the PG when configuring the CP as follows: S over Industrial Wireless LAN (recommended) You can only configure the IWLAN/PB Link PN IO over wireless LAN after it has been assigned its IP address.

  • Page 24: Power Supply

    2 Installation and Commissioning 2.1.1 Power Supply Warning The IWLAN/PB Link PN IO is designed for operation with safety extra-low voltage (SELV). This means that only safety extra-low voltages (SELV) complying with IEC950/EN60950/ VDE0805 may be connected to the power supply terminals. The power supply unit to supply the IWLAN/PB Link PN IO must comply with NEC Class 2 (voltage range 20.4 - 28.8 V, current requirement 300 mA).

  • Page 25: C-Plug (Configuration Plug)

    2 Installation and Commissioning C-PLUG (Configuration Plug) C-Plug Removable Memory Medium As an Alternative to Flash Memory The IWLAN/PB Link PN IO has an internal flash memory for storage of the project engineering data. As an option, the device can be operated with a C-PLUG (configuration plug) removable memory medium.

  • Page 26: Fcc Approval

    Notice Changes or modifications made to this equipment not expressly approved by SIEMENS may void the FCC authorization to operate this equipment. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

  • Page 27: Technical Specifications

    4 Technical Specifications 4 Technical Specifications Data transmission / supported transmission rate Transmission rate wireless 1 to 54 Mbps Supported standards wireless 802.11a, 802.11b, 802.11g PROFIBUS 9.6 Kbps, 19.2 Kbps, 45.45 Kbps, 93.75 Kbps 187.5 Kbps, 500 Kbps, 1.5 Mbps, 3 Mbps 6 Mbps, 12 Mbps Maximum current consumption on the 100 mA at 5V...
