V7 L215E User Manual

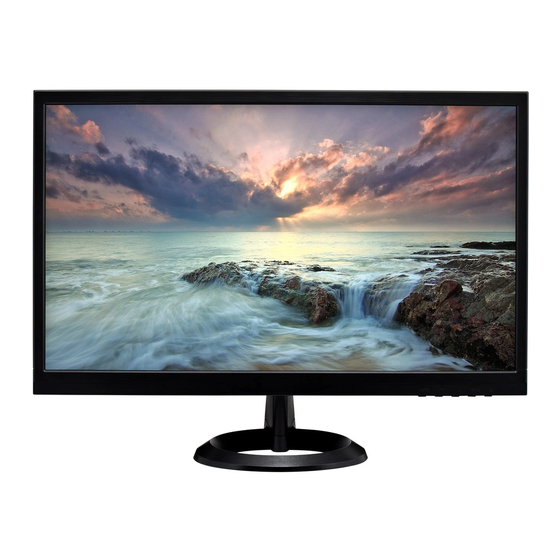

22" class slim hd widescreen monitor
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 14

Quick Links

Download this manual
22" Class Slim HD Widescreen Monitor
L215E

Advertisement

loading
Need help?

Need help?

Do you have a question about the L215E and is the answer not in the manual?

Questions and answers

Related Manuals for V7 L215E

Summary of Contents for V7 L215E

  • Page 1 22" Class Slim HD Widescreen Monitor L215E...

  • Page 2: Erste Schritte

    1 Erste Schritte Paket beinhaltet Installation 2 Systemsteuerung/Rückseite Systemsteuerung Rückseite 3 Bildschirmanzeige 4 Technische Daten 5 Pflege und Wartung 6 Fehlerbehebung Kein Strom Eingeschaltet aber kein Bildschirmbild Falsche oder ungewöhnliche Farben 7 Sicherheitsinformationen und FCC-Warnung...
  • Page 3 Package Includes • AC Power Cord • VGA Cable • Quick Start Guide AC Power Cord VGA Cable...
  • Page 4 Installation 1. Ständer in den Fuß einstecken 2. Ständer in Monitorschlitz einschieben 3. Videokabel anschließen, Netzkabel anschließen, Audiokabel anschließen Power 4. Computer und Monitor einschalten...
  • Page 5 Systemsteuerung Menu Auto Rückseite VESA Power...
  • Page 6 Verwendung der Bildschirmanzeigefunktionen (On Screen Display, OSD) Hauptmenü anzeigen Menü OSD-Menü beenden Auto Automatische Anpassung des Bildschirms Wählen Sie das gewünschte Element im OSD-Menü aus Wenn Sie sich nicht im OSD-Menü befinden, wird direkt FARBSEHEN-MODUS eingegeben Wählen Sie das gewünschte Element im OSD-Menü aus Wenn Sie sich nicht im OSD-Menü...
  • Page 7 Verknüpfungsfunktion über die Schaltfläche(n) Automatische Zur automatischen Anpassung der horizontalen Position, der vertikalen Position, der Phase (Feinein- stellung) und des Takts (H. Größe) des Bildschirms. Anpassung Zur manuellen Einstellung von Kontrast, Helligkeit, DCR und ECO des Bildschirmbildes. Kontrast: Zur Anpassung der Weißstufe im Vordergrund des Bildschirmbildes. Kontrast erhöhen Kontrast reduzieren.
  • Page 8 Short Cuts Function from the button(s) Zur manuellen Anpassung von H. /V. Position, horizontale Größe, Feineinstellung, Schärfe, Videomodusanpassung und Bildmodus. H./V. Position: Zur Anpassung der horizontalen und vertikalen Position des Videos. H. Position: ildschirm nach rechts bewegen, Bildschirm nach links bewegen. V.
  • Page 9 Technische Daten LED-Panel 54,7 cm (21,5 Zoll) TFT (mit LED-Hintergrundbeleuchtung) VESA DPMS-kompatibel Power-Management OFF-Modus, < 0,5 W Full-HD, max. 1.920 x 1.080 Darstellbare Auflösung Vertikale Frequenz max. 60 Hz Größe in Pixel 0,24825 x 0,324825 mm LED-Bildschirmfarbe 16,7 M Kippen -3°~18°...
  • Page 10 Pflege • Vermeiden Sie eine direkte Einwirkung durch Sonnenstrahlen oder andere Wärmequellen auf den Monitor. Zum Blendschutz sollte der Monitor ohne direkte Sonneneinstrahlung aufgestellt werden • Stellen Sie den Monitor in einem gut durchlüfteten Bereich auf. • Legen Sie keine schweren Gegenstände auf dem Monitor ab. •...
  • Page 11 Kein Strom • Stellen Sie sicher, dass das AC-Netzstromkabel fest im Netzteil eingesteckt und die Stromversorgung fest mit dem Monitor verbunden ist. • Stecken Sie ein anderes elektronisches Gerät in die Steckdose ein, um zu überprüfen, ob die Steckdose die richtige Spannung liefert.
  • Page 12 Anzahl von Altgeräten, die auf Müllhalden entsorgt werden, durch eine verstärkte Wiederverwendung und vermehrtes Recycling reduziert wird. Das Symbol auf Ihrem V7-Produkt bzw. seine Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Nutzungsdauer separat von gewöhnlichem Haushaltsmüll entsorgt werden muss.
  • Page 13 22" Class Slim HD Widescreen Monitor L215E...

  • Page 14: Getting Started

    1 Getting Started Package Includes Installation 2 Control Panel / Back Panel Control Panel Back Panel 3 On Screen Display 4 Technical Specs 5 Care & Maintenance 6 Troubleshooting No Power Power on but no screen image Wrong or Abnormal Colors 7 Safety info &...
  • Page 15 Package Includes • AC Power Cord • VGA Cable • Audio Cable • Quick Start Guide AC Power Cord VGA Cable...

  • Page 16: Installation

    Installation 1. Insert post into base 2. Slide Post into monitor slot 3. Connect Video Cable, Connect Power Cord Power 4. Power on Computer and Monitor...
  • Page 17 Control Panel Menu Auto Back Panel VESA Power...
  • Page 18 Using On Screen Display (OSD) Function Display main menu Menu Exit from OSD menu Auto Auto Adjust of the screen Select the desired item when in OSD menu When not in OSD menu, directly enters COLOR VISION MODE Select the desired item when in OSD menu When not in OSD menu, directly enters CONTRAST/BRIGHTNESS Recall both of Contrast and Brightness (when not in OSD menu) Menu +...
  • Page 19 Short Cuts Function from the button(s) To auto adjust Horizontal Position, Vertical Position, Phase (Fine Tune) and Clock (H. Size) of the screen Auto Image Adjust To manually adjust the CONTRAST, BRIGHTNESS, DCR and ECO of screen image CONTRAST: To adjust the foreground white level of screen image increase contrast decrease contrast BRIGHTNESS: To adjust the luminance of the video...
  • Page 20 Short Cuts Function from the button(s) To manually adjust the H. / V. Position, Horizontal size, Fine tune, Sharpness, Video mode adjustment and Picture mode. H. / V. Position: To adjust the width of the screen image. H. Position: : move screen to the right, : move screen to the left.
  • Page 21 Technical Specification LED Panel 54.7cm (21.5”) TFT (with LED back light) Power VESA DPMS compatible Management Off Mode, < 0.5 W Displayable Full HD 1920 x 1080 max. Resolution Vertical Frequency 60Hz max. Pixel Dimension 0.24825 x 0.324825 mm LED Display 16.7M Color Tilt...
  • Page 22 Care • Avoid exposing your monitor directly to sunlight or other heat source. Place your monitor away from the sun to reduce glare. • Put your monitor in a well ventilated area. • Do not place any heavy things on top of your monitor •...
  • Page 23 No Power • Make sure AC power cord is securely connected to the power adapter and the power supply is firmly connected to the monitor • Plug another electrical device into the power outlet to verify that the outlet is supplying proper voltage •...

  • Page 24: Safety Precautions

    Safety Precautions This monitor is manufactured and tested on a ground principle that a user’s safety comes first. However, improper use or installation may result danger to the monitor as well as to the user. Carefully go over the following WARNINGS before installation and keep this guide handy. WARNINGS •...
  • Page 25 22" Class Slim HD Widescreen Monitor L215E...

  • Page 26: Per Iniziare

    1 Per iniziare Il pacchetto include Installazione 2 Pannello di controllo/ Pannello posteriore Panello di controllo Panello posteriore 3 Visualizzazione su schermo 4 Specifiche tecniche 5 Cura e manutenzione 6 Risoluzione dei problemi No Power Power on but no screen image Wrong or Abnormal Colors 7 Informazioni sulla sicurezza e avvertenza FCC...
  • Page 27 Il pacchetto include • Cavo di alimentazione CA • Cavo VGA • Cavo audio • Guida di avvio rapido Cavo di alimentazione CA Cavo VGA...
  • Page 28 Installation 1. Inserire il supporto nella base 2. Far scorrere il supporto nello slot del monitor 3. Collegare il cavo video, Collegare il cavo di alimentazione, Collegare il cavo audio Power 4. Accendere il computer e il monitor...
  • Page 29 Panello di controllo Menu Auto Back Panel VESA Power...
  • Page 30 Utilizzo delle funzioni OSD (On Screen Display, visualizzazione su schermo) Visualizza menu principale Menu Esci dal menu OSD Auto Regolazione automatica dello schermo Nel menu OSD, selezionare la voce desiderata Fuori dal menu OSD viene inserita direttamente la modalità COLOR VISION MODE Nel menu OSD, selezionare la voce desiderata Fuori dal menu OSD viene inserito direttamente CONTRAST /BRIGHTNESS Richiamare sia Contrasto che Luminosità...
  • Page 31 Funzione di collegamento rapido dai pulsanti Automatic Per regolare in maniera automatica Posizione orizzontale, Posizione verticale, Fase (ottimizzazione) e Orologio (dimensione orizzontale) dello schermo. adjustment Per regolare manualmente le funzioni di Contrasto, Luminosità, DCR ed ECO dell’immagine su schermo. Contrast: Per regolare il livello del bianco in primo piano dell’immagine sullo schermo Aumenta il contrasto, riduce il contrasto.
  • Page 32 Funzione di collegamento rapido dai pulsanti Per regolare manualmente posizione orizzontale/verticale, dimensione orizzontale, ottimizzazione, nitidezza, regolazione della modalità video e modalità immagine H./V. Position: Per regolare la posizione orizzontale e verticale del video. Posizione H.: sposta la schermata a destra, sposta lo schermo a sinistra.
  • Page 33 Specifiche tecniche Pannello LED 54,7 cm (21.5”) TFT (con retroilluminazione LED) Risparmio Compatibile con VESA DPMS energetico Modalità Off, < 0,5 W Risoluzione Full HD max. 1920 x 1080 visualizzabile Frequenza verticale max. 60 Hz Dimensione in 0,24825 x 0,324825 mm pixel Colori display 16,7 milioni...
  • Page 34 Cura • Non esporre il monitor alla luce diretta del sole o altra fonte di calore. Posizionareil monitor lontano dalla luce solare per ridurre i riflessi. • Posizionare il monitor in una zona ben ventilata. • Non posizionare oggetti pesanti sulla parte superiore del monitor. •...
  • Page 35 Assenza di alimentazione • Verificare che il cavo di alimentazione CA sia inserito correttamente nell’alimentatore e che l’alimentatore sia collegato saldamente al monitor. • Collegare un altro dispositivo elettrico alla presa per verificare che venga fornita la tensione corretta. • Verificare che i cavi di segnale siano installati. Alimentazione corretta ma nessuna immagine su schermo •...
  • Page 36 (WEEE) intende ridurre al minimo l’impatto dei prodotti elettrici ed elettronici sull’ambiente, aumentando il riutilizzo e il riciclo e riducendo la quantità di rifiuti di apparecchi elettrici ed elettronici che finiscono nelle discariche. Il simbolo sul prodotto V7 o sulla sua confezione indica che alla fine della sua vita utile questo prodotto deve essere smaltito separatamente dai rifiuti ordinari.
  • Page 37 22" Class Slim HD Widescreen Monitor L215E...
  • Page 38 1 Démarrage Contenu du paquet Installation 2 Panneau de configuration et panneau arrière Panneau de configuration Panneau arrière 3 Affichage à l’écran 4 Spécification technique 5 Entretien et maintenance 6 Guide de dépannage Absence d’alimentation Mise en marche effectuée mais pas d’image à l’écran Couleurs incorrectes ou anormales 7 Informations de sécurité...
  • Page 39 Contenu du paquet • Cordon d’alimentation secteur • Câble VGA • Guide de démarrage rapide Cordon d’alimentation secteur Câble VGA...
  • Page 40 Installation 1. Insérez le support dans le socle 2. Glissez le support dans la fente du moniteur 3. Connectez le câble vidéo, Connectez le cordon d’alimentation, Connectez le câble audio Power 4. Mettez en marche l’unité centrale et le moniteur...
  • Page 41 Panneau de configuration Menu Auto Panneau arrière VESA Power...
  • Page 42 Utilisation des fonctions d’affichage OSD Afficher le menu principal Menu Sortie du menu d’affichage Automatique Réglage automatique de l’affichage À partir du menu d’affichage OSD, sélectionnez l’élément concerné S’il ne figure pas dans le menu d’affichage OSD, accédez directement au MODE VISION DES COULEURS À...
  • Page 43 Fonctions de raccourci de(s) bouton(s) Réglage Pour le réglage automatique des positions horizontale et verticale, le phasage (réglage fin) et l’horloge (taille horizontale) de l’écran. automatique Pour le réglage manuel des fonctionnalités suivantes à l’écran : CONTRASTE, LUMINOSITE, DCR et ECO. Contraste : Pour le réglage du niveau de blanc d’avant-plan de l’écran.
  • Page 44 Fonctions de raccourci de(s) bouton(s) Pour le réglage manuel des positions horizontale et verticale, de la taille horizontale, du Réglage fin, de la Netteté et du réglage des modes vidéo et photo. Positions Horizontale et Verticale : Pour le réglage des positions verticale et horizontale de la vidéo. Position horizontale: déplace l’affichage vers la droite, déplace l’affichage vers la gauche.
  • Page 45 Technical Specification Panneau à DEL 54,7 cm (21,5 pouces) TFT (avec rétroéclairage DEL) Compatible VESA DPMS Gestion de l’alimentation Mode arrêt : < 0,5 W Full HD 1920 x 1080 pixels max. Résolution Fréquence verticale : 60Hz max. Dimensions en pixels 0,24825 x 0,324825 mm Couleur d’affichage DEL 16,7 millions de couleurs...
  • Page 46 Entretien • Évitez d’exposer votre moniteur directement à la lumière du soleil ou à toute autre source de chaleur. Eloignez votre moniteur du soleil pour réduire l’éblouissement. • Placez votre moniteur dans un espace bien ventilé. • Ne placez pas d’objets lourds sur la partie supérieure de votre moniteur. •...
  • Page 47 Absence d’alimentation • Assurez-vous que le cordon d’alimentation électrique est correctement branché à l’adaptateur secteur et l’alimentation électrique fermement connectée au moniteur. • Connectez un autre appareil électrique sur la prise de courant pour vérifier que celle-ci fournit la tension appropriée. •...
  • Page 48 électriques et électroniques a pour but de minimiser l’impact créé par les biens électriques et électroniques sur l’environnement en augmentant la réutilisation et le recyclage et en diminuant la quantité de ces appareils dans les décharges. Le symbole sur votre produit V7 ou sur son emballage signifie que ce produit doit être mis au rebut séparément des déchets ordinaires ménagers lorsqu’il arrive en fin de vie.
  • Page 49 22" Class Slim HD Widescreen Monitor L215E...

  • Page 50: Para Empezar

    1 Para empezar El paquete incluye Instalación 2 Panel de control/Panel trasero Panel de control Panel trasero 3 Visualización en pantalla 4 Especificaciones técnicas 5 Cuidado y mantenimiento 6 Solución de problemas No hay alimentación eléctrica El monitor está encendido pero no hay ninguna imagen en la pantalla Colores equivocados o anormales 7 Información de seguridad y advertencias de la FCC...
  • Page 51 El paquete incluye • Cable de alimentación CA • Cable VGA • Guía rápida Cable de alimentación CA Cable VGA...

  • Page 52: Instalación

    Instalación 1. Insertar el poste en la base 2. Insertar el poste en la ranura del monitor 3. Conectar el cable de vídeo, Conectar el cable de alimentación, Conectar el cable del audio Power 4. Encender el ordenador y el monitor...
  • Page 53 Panel de control Menu Auto Panel trasero VESA Power...
  • Page 54 Usar las funciones de visualización en pantalla (OSD) Desplegar el menú principal Menu Salir del menú OSD Auto Auto ajuste de la pantalla Seleccione el elemento deseado cuando esté en el menú OSD Cuando no esté en el menú OSD, entra directamente en MODALIDAD COLOR VISIÓN Seleccione el elemento deseado cuando esté...
  • Page 55 Funciones de atajos en el (los) botón(es) Para ajustar la posición horizontal, posición vertical, Fase (Ajuste idóneo) y Reloj (Tamaño H) de la Ajuste automático pantalla. Para ajustar manualmente el contraste, brillo, DCR y ECO de una imagen. Contraste: Para ajustar el nivel de fondo blanco de la imagen en pantalla. aumentar contraste, disminuir contraste Brillo: Para ajustar la iluminación del vídeo.
  • Page 56 Funciones de atajos en el (los) botón(es) Para ajustar manualmente la Posición H./V., Tamaño horizontal, Ajuste idóneo, Definición, Ajuste de modo de vídeo y Modo de imagen Posición H./V.: Para ajustar la posición horizontal y vertical del vídeo. Posición H: mueve la pantalla hacia la derecha, mueve la pantalla hacia la izquierda.
  • Page 57 Especificaciones técnicas Panel de LED 54,7 cm (21,5”) TFT (con luz trasera LED) Gestión de la alimentación Compatible con VESA DPMS eléctrica Modo apagado, < 0,5 W HD completo 1920 x 1080 máx. Resolución de visualización Frecuencia vertical 60Hz máx. Dimensión de los píxeles 0,24825 x 0,324825 mm Color de visualización LED 16,7M...
  • Page 58 Cuidado • Evite exponer el monitor directamente a la luz solar u otra fuente de calor. Coloque el monitor alejado del sol para reducir el reflejo. • Ubique el monitor en un área bien ventilada. • No coloque objetos pesados encima del monitor. •...
  • Page 59 No hay alimentación eléctrica • Asegúrese de que el cable de alimentación está firmemente conectado al adaptador de corriente y que el suministro de alimentación está firmemente conectado al monitor. • Conecte otro dispositivo electrónico a la toma de corriente para verificar que la toma suministra la tensión adecuada. •...
  • Page 60 WEEE que se llevan a vertederos controlados. El símbolo en nuestro producto V7 o en su embalaje significa que este producto debe eliminarse aparte de otros residuos domésticos corrientes al final de su vida útil.
