Summary of Contents for Opus El Jumbo B

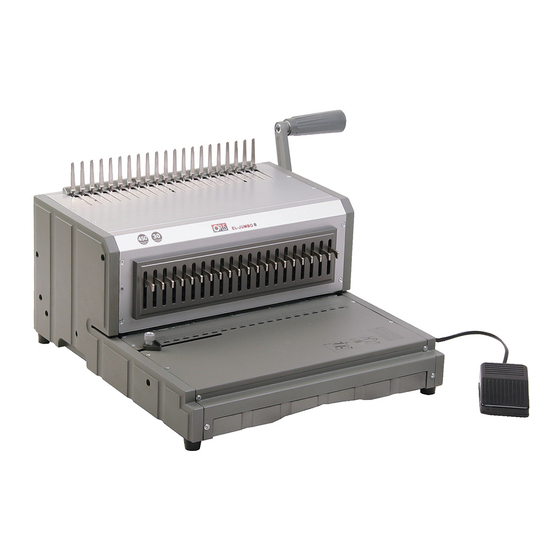

- Page 1 OPUS El jumbo B • Instrukcja obsługi Instrukcja obsługi/ User Guide Opus MasterPress EMD OPUS El jumbo B Instrukcja MasterPress EMD Instrukcja obsługi...
- Page 2 • Przed rozpoczęciem pracy z urządzeniem, należy zapoznać się z zasadami bezpieczeństwa, zaleceniami producenta i instrukcją obsługi. Instrukcję należy zachować i korzystać z niej w przypadku jakichkolwiek wątpliwości dotyczących obsługi urządzenia. • Urządzenie El- Jumbo B przeznaczone jest do dziurkowania papieru i plastikowych lub ] za m do cu iB mk m i i urządze i u i ądz uzp n z i i ądzeu zu q ii z i rz u i i rządzem u i i i u i i i ii z i i ! e i n u opieoyc u uze n iu u urządz- e u i z ką u u zu za iek m] eu do...
-
Page 3: Budowa Urządzenia
OPUS NamePRESS • Instrukcja obsługi Instrukcja obsługi / User guide OPUS El-Jumbo B Budowa urządzenia BUDOWA URZĄDZENIA 1. Mechanizm otwierający plastikowy grzbiet 6. Kanał dziurkujący 2. Wyłączane noże 7. Przełącznik nożny 1. Mechanizm otwierający plastikowy grzbiet 3. Dioda 8. Regulator marginesu 2. Wyłączane noże 4. Boczny ogranicznik formatu 9. Dźwignia rozciągu grzbietu 3. Dioda 5. Pojemnik na ścinki 10. Wyłącznik główny 4. Boczny ogranicznik formatu 5. - Page 4 Maks. ilość kartek Rozmiar grzbietu [mm] Maks. ilość kartek Rozmiar grzbietu [mm] Dziurkowanie • Ustaw ogranicznik papieru (4) w taki sposób, aby krawędzie twojego dokumentu nie zostały przedziurkowane. • 21 noży dziurkujących może być wyłączonych indywidualnie, co zabezpiecza przed przedziurko- waniem krawędzi w przypadku niestandardowych formatów. • Nastaw obracający się przełącznik znajdujący się z prawej strony urządzenia (8) do wymaganej głębokości dziurkowania (3, 5, 7, 9mm). Właściwa głębokość dziurkowania ułatwia przewraca- nie kartek w dokumencie. • Wyrównaj krawędź dokumentu tak, aby wszystkie kartki były w jednej linii, a następnie włóż dokument odpowiednim brzegiem do kanału dziurkującego (6). • Aby rozpocząć dziurkowanie wciśnij przełącznik nożny (7). Wyjmij przedziurkowany dokument. Uwaga! Urządzenie wyposażone jest w wyłącznik termiczny, który zapobiega przegrzaniu się bindownicy w trakcie pracy. Dioda (3) sygnalizuje stan wyłącznika: • Czerwona – włączona ochrona przed przegrzaniem. Urządzenie nie działa. • Zielona – urządzenie gotowe do pracy. • Migająca na zielono – dolny czujnik uszkodzony należy skontaktować się z serwisem. • Migająca na czerwono – górny czujnik uszkodzony należy skontaktować się z serwisem. • Zielona i czerwona miga na przemian – górny i dolny czujnik uszkodzony należy skontaktować się z serwisem.
-
Page 5: Rozwiązywanie Problemów
OPUS El Jumbo B • Instrukcja obsługi ROZWIĄZYWANIE PROBLEMÓW Niesprawność Przyczyna Środek zaradczy Resztki papieru lub innego Wyczyścić szczelinę materiału pozostały w szc- dziurkującą. zelinie dziurkującej. Nie można wykonać dziurko- wania. Maksymalna ilość dzi- Zmniejszyć liczbę kartek urkowanych kartek została dziurkowanych jednorazowo przekroczona. (zgodnie z instrukcją obsługi). Papier został przekrzywiony Wyciągnąć, a następnie podczas wkładania do szcze- ponownie wprowadzić papier liny dziurkującej. do szczeliny dziurkującej. Przekrzywiony margines. Ścinki papieru lub innego Wyczyścić szczelinę materiału pozostały w szcze- dziurkującą. linie dziurkującej. Papier nie jest do końca Maksymalna ilość dzi- Zmniejszyć liczbę kartek przedziurkowany i trudno urkowanych kartek została... - Page 6 OPUS El Jumbo B • User Guide Instrukcja obsługi/ User Guide Opus MasterPress EMD OPUS El Jumbo B Instrukcja MasterPress EMD User Guide...
-
Page 7: Health And Safety Precautions
HEALTH & SAFETY PRECAUTIONS • Before operating the equipment please read the Health & Safety precautions, manufacturer’s recommendations and the operation manual. • The operation manual should be easily available at any time for the operator. • The equipment should be installed on a strong sturdy level surface near a 230 V 50 Hz AC correctly earth socket. • El-Jumbo B was designed to punch holes in paper and thin plastic covers and bind them together. • And must not be used only for any other purpose than specified in the user/manual guide, to do so will invalidate the Guarantee/Warranty. • The equipment: • Should be protected against dust and moisture. • Must not be placed near a heating or ventilation unit. • Should not be used in vicinity of inflammable liquids or gases. • Do not use compressed air from an aerosol for clearing the shredder. • The power supply cable must be protected against damage. • Must not be used to pull or move the equipment or to remove the plug from the socket. • During long standstill or moving the equipment and to ensure that it is turned off completely, remove the plug from the mains socket. • Do not put any heavy objects on the device! • Should be kept away and out of the reach from children and animals. • Must not be used for any other purposes, than those indicated in the instruction manual. • The equipment must not be located outside, should be operated in room temperature higher than +8C DANGER! • The equipment contains electrically driven rollers. Ensure long hair, loose jewellery, ties and other loose clothing are kept away from the entry slot they could get entangled in the rollers. • Pay special attention when stretching the plastic comb. Do not put fingers into the open comb. Do not put fingers into the paper insert slot. Danger of injury! • It is necessary to check and supervise, if the equipment is operated and used correctly, if there should be a malfunction, you must contact the dealer or service team. • The equipment must not be located outside and should be operated in a room temperature higher than +8 °C. • Before removing any covers from the equipment, remove the power plug from a mains socket. - Page 8 WARNING! The punching dies are sharp. WARNING! Not compliance with the rules and recommendations above can void the Guarantee/Warranty. Instrukcja obsługi / User guide OPUS El-Jumbo B CONSTRUCTION OF THE EQUIPMENT Construction of the equipment: 1. Opening plastic comb mechanism 6. Paper slot 2. Selectable punching dies levers 7. Foot-lever...
-
Page 9: Operation
OPUS El Jumbo B • User Guide APPLICATION NOTE! The equipment is designed to punch paper and plastic covers, as well as to bind the documents with the plastic comb. OPERATION PREPARATION BEFORE PUNCHING • Place the equipment on a strong sturdy surface near a power socket. • Plug the equipment into the socket. • Turn the equipment on by the switch next to the power socket (10) on the back of the equipment. CHOOSING THE RIGHT COMB SIZE • Use the chart below to pick the correct comb for the number of sheets of paper and covers. -
Page 10: Possible Malfunctions
• Green indicator flash: Lower photo sensor broken – contact the service team. • Red and green indicator flash alternately: Upper and lower sensors broken – contact the service team. BINDING • Place plastic combs into the binding mechanism fence upwards the side to be opened towards you. • Pull the handle (9) down slowly to open the comb. • Insert the front cover first then the punched documents on to the fingers of the open comb, then the back cover. • Push forward the handle (9) to close the comb and take out the document. • The bound document is now ready. POSSIBLE MALFUNCTIONS Malfunction Cause Remedy Paper scraps or other material Clean up the paper slot. stuck inside the paper slot. When punching cannot be Exceeded punching capacity. Reduce number of sheets made. punched at one time (accord- ing to the user’s guide). Paper bent while inser- Pull out and insert the paper ting the sheets into the pa- once again into the paper per slot. slot. Bent paper margin. Paper scraps or other material Clean up the paper slot. stuck inside the paper slot. Paper is not punched com- Exceeded punching capacity. Reduce number of sheets pletely and it is hard to pull it punched at one time (accord- out of the paper slot. - Page 11 OPUS El Jumbo B • User Guide Equipment and products marked with this symbol cannot be deposed together with normal or municipal waste. The user is required to take their used product to a collection point for recycling of waste electrical and electronic equipment. Proper segregation of used equipment reduces the negative impact of hazardous substances that may be in there, in to the environment which could impact, human and wild life health. For more detailed information concerning the disposal of used equipment, please contact your local authority, waste disposal service or the point of sale where you purchased the product. By ensuring proper disposal of equipment we are helping to protect the environment, humanity and wild life health. 05.03.2018 OPUS Sp. z o.o. ● ul. Toruńska 8 ● 44 – 122 Gliwice ● Poland ● www.opus.pl...
