VITRA Kimera Manual

Description

Tanım
Size/Ebat (cm)
Depth/Derinlik (cm)
Weight/Ağırlık (kg)
1

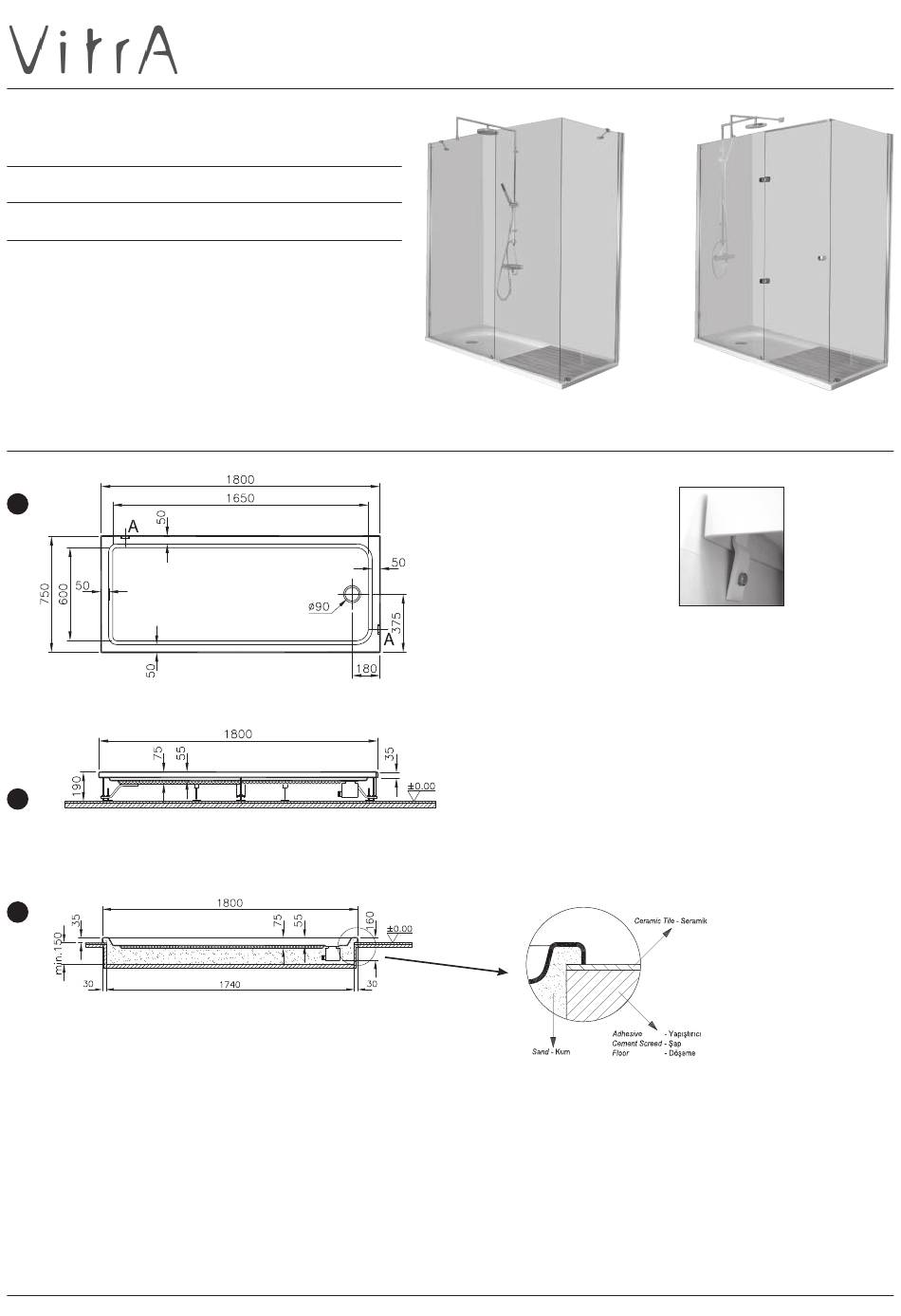

Plan

2

View

Görünüş
3

Section

Kesit

Points to notice:

• Kimera Compact Shower Unit 180x75 cm can be used with legs and panels (view) or as builtin (section).
• For builtin installations, a low floor application of 15 cm is required for the installation for the siphone and the depth of the shower tray.
• Because of this products' technical features give attention to the installation of finished floors.
• During the installation of the panels, the adjustment of the leg set should be carried out according to the height of the panel.
• The shower tray should be fixed to the wall with hangers in finished floors application.
• User Manual and the wall hangers are delivered with the product.
Dikkat Edilecek Noktalar:
• Kimera Kompakt Duş Ünitesi'nde 180x75 cm ayaklı ve panelli (görünüş) veya gömme (kesit) olarak kullanılabilir.
• Gömme montaj uygulamasında sifon ve duş teknesi derinliği için 15 cm'lik düşük döşemeye ihtiyaç vardır.
• Teknik özelliğinden dolayı bitmiş zemin montaj uygulamalarında montaj adımlarına dikkat edilmesi gerekmektedir.
• Seramik üzeri montaj uygulamalarında duş teknesi, duvar askı elemanları ile duvara monte edilmelidir.
• Panel montajı sırasında ayak yükseklik ayarı, ayaklar panelin yüksekliğinde olacak şekilde yapılmalıdır.
• Garanti Belgesi, Kullanım Kılavuzu ve duvar askı elemanları ürün ile birlikte verilen poşet içerisindedir.
: Shower Unit
Kompakt Duş
Ünitesi
: 180x75
: 5.5
: Min. 62 ­ Max. 114
Without hinged door/Kapısız Model
(Batarya Uzun Kenarda)
Kimera
With hinged door/Kapılı Model
(Batarya Kısa Kenarda)
Detail A / Şekil A
• As shown in Figure Plan, the wall hangers (details A) are
used to fix the product to the wall. It is suggested to use
the wall hangers to rigid the shower tray.
• Plan görüntüde (şekil 1) A olarak gösterilen duvar askı
elemanları, ürünü duvara sabitlemek amacıyla kullanılır.
Duş teknesinin rijitliğini sağlamak için duvar askı
elemanlarının kullanılmasını önemle tavsiye ederiz.
