Page 1: Table Of Contents
DUTCH ........ 37 SLOVENŠČINA....100 DANSK ........ 44 SLOVENSKY ....... 107 NORSK........ 51 БЪЛГАРСКИ....... 114 SUOMI ........ 58 РУССКИЙ......121 Quick Start Guide Default Login Details LAN IP Address https://192.168.1.1 User Name admin Password 1234 www.zyxel.com Copyright © 2016 ZyXEL Communications Corporation...
Page 2 Device Ports Requirements Make sure you have the following things before you start: • INTERNET ACCESS: You need a SIM card from an LTE ISP (Internet Service Provider). You may also need a PIN code to use the SIM card. Installing the LTE Device Before you begin, ensure that you are familiar with all safety and accident prevention procedures necessary for working at heights...
Page 3 Choose a Location The LTE Device can be mounted on a pole or antenna mast using the supplied bracket mount. • Choose a mounting point that is sturdy enough to hold the LTE Device, even during high winds. • When choosing a location to install the LTE Device, remember that the LTE Device’s front panel should point towards your service provider’s nearest base station.
Page 4 2. Align and twist the cover clockwise to tighten it into the LTE Device. Make sure the LTE Device is turned off before you insert your SIM card. It is recommended to NOT connect the PoE cable before you do this step. Otherwise, the SIM card may be damaged. Grounding 1.
Page 5 Connecting the LTE Device...
Page 6 7. Repeat steps 1 to 6 to connect a PoE and VoIP cable on the LTE Device. 8. Connect the CAT5 Ethernet cable which is already connected to the LTE Device to the provided PoE injector’s OUT port. Do not connect a computer or a switch directly to the PoE injector’s OUT port due to the high PoE power (48V).
Page 7 Pole Mount the LTE Device To avoid the danger of rainwater entering the LTE Device, install it vertically (with the connectors pointed down). You can install the LTE Device vertically with a +15, 0, or -15 degree angle relative to the pole. The connectors should be pointed down. 1.
Page 8 2. Align the four edge holes on the pole bracket with the screws on the rear of the LTE Device. Connecting to the Internet 1. Open a web browser and go to https://192.168.1.1. 2. Enter the default Username (admin) and Password (1234), and then click Login.
Page 9: Deutsch
DEUTSCH Geräteanschlüsse Systemvoraussetzungen Folgende Informationen benötigen Sie, bevor Sie beginnen. • INTERNETZUGRIFF: Sie benötigen eine SIM-Karte eines LTE ISP (Internet Service Provider). Sie benötigen möglicherweise auch einen PIN Code, um die SIM-Karte verwenden zu können. Installieren des LTE Device Bevor Sie beginnen, stellen Sie sicher, dass Sie mit den sämtlichen Sicherheits- und Unfallverhütungsmaßnahmen bei Arbeiten in der Höhe und mit Elektrizität vertraut sind.
Page 10 Einen Standort auswählen Das LTE Device kann mit der beiliegenden Montagehalterung auf einem Stangen- oder Antennenmast befestigt werden. • Wählen Sie einen Befestigungspunkt, der stabil genug ist, um das LTE Device selbst bei starkem Wind zu halten. • Achten Sie bei der Auswahl eines Standorts für die Installation des LTE Device darauf, dass die Vorderseite des LTE Device zur nächsten Basisstation Ihres Dienstanbieters zeigt.
Page 11 2. Drehen Sie die Abdeckung im Uhrzeigersinn, um sie am LTE Device zu befestigen. Stellen Sie sicher, dass das LTE Device ausgeschaltet ist, bevor Sie Ihre SIM-Karte einsetzen. Es wird empfohlen, das PoE NICHT vor diesem Schritt anzuschließen. Die SIM-Karte könnte anderenfalls beschädigt werden.
Page 12 Anschließen des LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 13 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Wiederholen Sie die Schritte 1 bis 6 zum Anschluss eines PoE und VoIP Kabels am LTE Device. 8. Schließen Sie das CAT5 Ethernetkabel, das bereits mit dem LTE Deviceverbunden ist an den OUT Anschluss des beiliegenden Injektors Schließen Sie keinen Computer oder Switch direkt an den OUT Anschluss des PoE Injektors wegen der hohen PoE Spannung (48V) an.
Page 14 Stangenmontage des LTE Device Zur Verringerung der Gefahr, dass Regenwasser in das LTE Device eintritt, installieren Sie es vertikal (mit den Anschlüssen nach unten zeigend). Sie können das LTE Device vertikal in einem +15, 0, oder -15 Grad Winkel relativ zur Stange installieren. Die Anschlüsse sollten nach unten zeigen.
Page 15 2. Richten Sie die vier Eckenöffnungen der Stangenhalterung mit den Schrauben an der Rückseite des LTE Device aus. Herstellen der Verbindung zum Internet 1. Öffnen Sie einen Webbrowser und gehen Sie zu https://192.168.1.1. 2. Geben Sie den Standard Benutzernamen (admin) und das Kennwort (1234) ein, und klicken Sie auf Login (Anmelden).
Page 16: Español
ESPAÑOL Puertos del dispositivo Requisitos Asegúrese de tener lo siguiente antes de comenzar: • ACCESO A INTERNET: Necesita una tarjeta SIM de un proveedor de servicios de Internet (LTE ISP). También puede necesitar un código PIN para utilizar la tarjeta SIM. Instalación del LTE Device Antes de comenzar, asegúrese de conocer todos los procedimientos de seguridad y prevención de accidentes...
Page 17 Elija una ubicación El LTE Device se puede montar en un poste o mástil de antena con el soporte de montaje incluido. • Elija un punto de montaje con la resistencia suficiente para sujetar el LTE Device, incluso con vientos fuertes. •...
Page 18 2. Alinee y gire la tapa en sentido horario para fijarla en el LTE Device. Asegúrese de que el LTE Device está apagado antes de insertar la tarjeta SIM. Se recomienda NO conectar el cable PoE antes de realizar este paso. De lo contrario, la tarjeta SIM podría dañarse. Conexión a tierra 1.
Page 19 Conexión del LTE Device LAN (PoE) TELÉFONO TELÉFONO LAN (PoE) TELÉFONO LAN (PoE) LAN (PoE) TELÉFONO...
Page 20 TELÉFONO LAN (PoE) TELÉFONO LAN (PoE) 7. Repita los pasos 1 a 6 para conectar un cable PoE y VoIP en el LTE Device. 8. Conecte el cable CAT5 Ethernet que ya está conectado al LTE Device al puerto de salida (OUT) del inyector PoE. No conecte un ordenador o switch directamente al puerto de salida del inyector PoE debido a la alta tensión del PoE (48V).
Page 21 Montaje en un poste del LTE Device Para evitar el peligro de que el agua de lluvia se introduzca en el LTE Device, instálelo verticalmente (con los conectores orientados hacia abajo). Puede instalar el LTE Device verticalmente con un ángulo de +15, 0, o -15 grados con respecto al poste.
Page 22 2. Alinee los cuatro orificios del soporte con los tornillos de la parte trasera del LTE Device. Conexión a Internet 1. Abra un navegador y vaya a https://192.168.1.1. 2. Escriba el nombre de usuario (admin) y la contraseña (1234) predeterminados y haga clic en Login (Iniciar sesión). ...
Page 23: Français
FRANÇAIS Ports de l'appareil Configuration requise Vérifiez que vous avez les éléments suivants avant de commencer : • ACCÈS INTERNET : Vous avez besoin d'une carte SIM fournie par un FAI (Fournisseur d'accès Internet) LTE. Vous pouvez aussi avoir besoin d'un code PIN pour utiliser la carte SIM. Installer le LTE Device Avant de commencer, vérifiez que vous êtes familiarisé...
Page 24 Choisissez un emplacement Le LTE Device peut être monté sur une perche ou un mât d'antenne en utilisant le support de fixation fourni. • Choisissez un point de montage assez solide pour supporter le LTE Device, même par grands vents. •...
Page 25 2. Alignez et tournez le couvercle dans le sens horaire pour le serrer dans le LTE Device. Assurez-vous que le LTE Device est éteint avant d'insérer votre carte SIM. Il est recommandé de NE PAS brancher le câble PoE avant d'effectuer cette étape. Sinon, la carte SIM risque d'être endommagée.
Page 26 Connexion du LTE Device LAN (PoE) TÉLÉPHONE TÉLÉPHONE LAN (PoE) TÉLÉPHONE LAN (PoE) LAN (PoE) TÉLÉPHONE...
Page 27 TÉLÉPHONE LAN (PoE) TÉLÉPHONE LAN (PoE) 7. Répétez les étapes 1 à 6 pour connecter un câble PoE et VoIP sur le LTE Device. 8. Connectez le câble Ethernet CAT5 qui est déjà connecté au LTE Device au port de sortie (OUT) de l'injecteur PoE fourni. Ne pas connecter d'ordinateur ou de commutateur directement au port de sortie (OUT) de l'injecteur PoE en raison de la puissance élevée de PoE (48V).
Page 28 Montage du LTE Device sur une perche Pour éviter que de l'eau de pluie pénètre dans le LTE Device, installez-le verticalement (avec les connecteurs pointés vers le bas). Vous pouvez installer le LTE Device verticalement avec un angle de +15, 0 ou -15 degrés par rapport à la perche. Les connecteurs doivent être pointés vers le bas.
Page 29 2. Alignez les trous des quatre bords sur le support de la perche avec les vis à l'arrière du LTE Device. Connexion à Internet 1. Ouvrez un navigateur Web et accédez à https://192.168.1.1. 2. Entrez le nom d'utilisateur (admin) et le mot de passe (1234) par défaut, puis cliquez sur Connexion.
Page 30: Italiano
ITALIANO Porte dispositivo Requisiti Assicurarsi di disporre dei seguenti elementi prima di iniziare: • ACCESSO A INTERNET: è necessario disporre di una scheda SIM rilasciata da un operatore ISP (Internet Service Provider) che fornisce connettività LTE. Può essere necessario un codice PIN per utilizzare la scheda SIM.
Page 31 Scelta di una posizione LTE Device può essere montato su un palo o su un supporto per antenna utilizzando la staffa di montaggio a corredo. • Scegliere un punto di montaggio che sia adeguatamente solido da sostenere il peso di LTE Device, anche quando c'è vento forte. •...
Page 32 2. Allineare e ruotare il coperchio in senso orario per serrarlo su LTE Device. Verificare che LTE Device sia spento prima di inserire la scheda SIM. Si consiglia di NON collegare il cavo PoE prima di eseguire questo passaggio, altrimenti la scheda SIM potrebbe danneggiarsi. Messa a terra 1.
Page 33 Collegamento di LTE Device LAN (PoE) TELEFONO TELEFONO LAN (PoE) TELEFONO LAN (PoE) LAN (PoE) TELEFONO...
Page 34 TELEFONO LAN (PoE) TELEFONO LAN (PoE) 7. Ripetere i passaggi da 1 a 6 per collegare un cavo PoE e VoIP a LTE Device. 8. Collegare il cavo Ethernet CAT5, già collegato a LTE Device, alla porta OUT dell'iniettore PoE fornito. Non collegare un computer o uno switch direttamente alla porta OUT dell'iniettore PoE a causa dell'elevata potenza del PoE (48V).
Page 35 Montaggio di LTE Device su palo Per evitare il pericolo di infiltrazione di acqua piovana in LTE Device, installare l'unità verticalmente (con i connettori rivolti verso il basso). È possibile installare LTE Device verticalmente a un'angolazione di +15, 0 o -15 gradi rispetto al palo. I connettore devono puntare verso il basso. 1.
Page 36 2. Allineare i quattro fori del bordo alla staffa del palo con le viti sul retro di LTE Device. Connessione a Internet 1. Aprire il browser web e andare a https://192.168.1.1. 2. Immettere Username (admin) e Password (1234) predefinite e fare clic su Login.
Page 37: Dutch
DUTCH Poorten van Apparaat Vereisten Zorg ervoor dat u de volgende benodigdheden heeft voor u begint: • TOEGANG TOT INTERNET: U heeft een SIM kaart nodig van een LTE ISP (Internet Service Provider). U kunt tevens een PIN code nodig hebben om de SIM kaart te gebruiken. Het LTE DeviceInstalleren Zorg voor u begint ervoor dat u bekend bent met alle procedures voor veiligheid en ongelukkenpreventie die nodig zijn voor mensen...
Page 38 Kies een Locatie Het LTE Device kan op een paal of een antennemast worden gemonteerd met de geleverde beugel montage. • Kies een punt voor montage dat stevig genoeg is om het LTE Device te houden, zelf tijdens harde winden. •...
Page 39 2. Houd en draai de bedekking met de klok mee om hem het LTE Device in te draaien. Zorg ervoor dat het LTE Device is uitgeschakeld voor u de SIM kaart plaatst. Het wordt aanbevolen om de PoE kabel NIET aan te sluiten voor u deze stap neemt.
Page 40 Het LTE Device aansluiten LAN (PoE) Telefoon Telefoon LAN (PoE) Telefoon LAN (PoE) LAN (PoE) Telefoon...
Page 41 Telefoon LAN (PoE) Telefoon LAN (PoE) 7. Herhaal stappen 1 tot 6 om een PoE en VolP aan te sluiten op het LTE Device. 8. Verbind de CAT5 Ethernet kabel die al is aangesloten op het LTE Device met de OUT poort van de geleverde PoE. Sluit geen computer of schakelaar direct aan op de OUT poort van de PoE injector door de hoge PoE voltage (48V).
Page 42 Paalmontage van LTE Device Vermijd het gevaar van binnenkomend regenwater in het LTE Device, installeer hem verticaal (met de aansluitingen naar beneden wijzend). U kunt het LTE Device verticaal installeren in een hoek van +15, 0, of -15 graden met de paal. De aansluitingen moeten naar beneden wijzen. 1.
Page 43 2. Lijn de vier hoekgaten op de paalbeugel met de schroeven aan de achterkant van het LTE Device. Aansluiten op het Internet 1. Open een webbrowser en ga naar https://192.168.1.1. 2. Voer de standaard Gebruikersnaam in (admin) en Wachtwoord (1234), en klik dan op Login. ...
Page 44: Dansk
DANSK Enhedens porte Krav Sørg for at have følgende parat inden start: • INTERNETADGANG: Du skal have et SIM-kort fra en LTE ISP (internet-serviceudbyder). Du skal måske bruge en PIN-kode for at kunne bruge SIM-kortet. Sådan monteres LTE Device'en Sørg for at være bekendt med de sikkerheds- og ulykkesforanstaltninger der er nødvendige ved arbejde i højder og med elektricitet, inden du begynder monteringen.
Page 45 Vælg en placering LTE Device'en kan monteres på en pæl eller på en antennemast ved brug af det medfølgende beslag. • Vælg en monteringsplacering der er solid nok til at holde LTE Device'en stille, selv i kraftigt blæsevejr. • Ved valg af placering af LTE Device'en, husk på, at LTE Device's frontpanel skal pege mod din serviceudbyders nærmeste basisstation.
Page 46 2. Ret dækslet ind, og drej det med uret for at låse det fast i LTE Device'en. Sørg for, at der er slukket for LTE Device'en, inden du indsætter SIM-kortet. Det anbefales, at du IKKE tilslutter PoE-kablet, inden du udfører dette trin. Ellers kan SIM-kortet blive beskadiget. Jording 1.
Page 47 Tilslutning af LTE Device'en LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 48 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Gentag trinnene 1 til 6 for at tilslutte PoE- og VoIP-kablet til LTE Device'en. 8. Tilslut CAT5 Ethernet-kablet, der allerede er tilsluttet til LTE Device'en, til den medfølgende PoE-injektors OUT-port. Tilslut aldrig en computer eller en switch direkte til PoE-injektorens OUT-port på...
Page 49 Mastemontering af LTE Device'en For at undgå risikoen for at der trænger regnvand ind i LTE Device'en, monter den lodret (med stikkene vendende nedad). Du kan montere LTE Device'en lodret med en vinkel på +15, eller 0, eller -15 grader i forhold til masten. Stikkene skal vende nedad. 1.
Page 50 2. Ret de fire kanthuller på mastebeslaget ind med skruerne bag på LTE Device'en. Tilslutning til internettet 1. Åbn en webbrowser og gå https://192.168.1.1. 2. Indtast standardbrugernavnet (admin) og adgangskoden (1234), klik herefter på Login.  Hvis logon-skærmen ikke åbner, sørg for at tillade at webbrowseren må vise pop-up-vinduer, JavaScript og Java-tilladelser.
Page 51: Norsk
NORSK Enhetsporter Krav Kontroller at du har følgende ting før du starter: • INTERNETT-TILGANG: Du trenger et SIM-kort fra en LTE ISP (Internet Service Provider, dvs. tjenesteoperatør). Du trenger kanskje en PIN-kode for å bruke SIM-kortet. Montering av LTE Device Før du begynner, må...
Page 52 Velg en plassering LTE Device kan monteres på en stang eller antennemast ved hjelp av brakettfestet. • Velg et monteringspunkt som er solid nok for LTE Device, selv i sterk vind. • Når du velger en plassering for montering av LTE Device, må du huske på...
Page 53 2. Juster og vri dekselet med klokken for å stramme det til i LTE Device. Kontroller at LTE Device er slått av før du setter inn SIM-kortet. Det anbefales at du IKKE kobler til PoE-kabelen før du utfører dette trinnet. I motsatt fall kan SIM-kortet være skadet. Jording 1.
Page 54 Koble til LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 55 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Gjenta trinn 1 til 6 for å koble en PoE- og VoIP-kabel til LTE Device. 8. Koble til CAT5 Ethernet-kabelen som allerede er koblet til LTE Device på den medfølgende PoE-injektorens OUT-port. Ikke koble en datamaskin eller bryter direkte til PoE-injektorens OUT-port på...
Page 56 Stangmontering av LTE Device For å unngå at regnvann kan trenge inn i LTE Device må du montere den vertikalt (med kontaktene vendt ned). Du kan montere LTE Device vertikalt i en vinkel på +15, 0 eller -15 grader i forhold til stangen. Kontaktene bør peke nedover. 1.
Page 57 2. Plasser de fire kanthullene på stangbraketten med skruene på baksiden av LTE Device. Koble til Internett 1. Åpne en nettleser og gå til https://192.168.1.1. 2. Angi standard Brukernavn (admin) og Passord (1234), og klikk på Logg på.  Hvis påloggingsskjermbildet ikke åpnes, må du sørge for å tillate popup- vinduer i nettleseren, JavaScript og Java-tillatelser.
Page 58: Suomi
SUOMI Laitteen liitännät Vaatimukset Varmista ennen aloittamista, että sinulla on seuraavat asiat: • INTERNET-YHTEYS: Tarvitset LTE-Internet-palveluntarjoajan toimittaman SIM-kortin. SIM-kortin käyttäminen saattaa edellyttää myös PIN-koodia. LTE Device:n asentaminen Varmista ennen aloittamista, että tunnet kaikki työturvallisuuteen ja onnettomuuksien ehkäisyyn liittyvät menettelyt, joita vaaditaan korkealla tehtävään työhön tai sähkötöihin.
Page 59 Sijoituspaikan valitseminen LTE Device voidaan asentaa tolppaan tai antenniin mukana toimitettavalla asennuspidikkeellä. • Valitse tukeva kiinnityskohta, jossa LTE Device pysyy kovassakin tuulessa. • Asenna LTE Device paikkaan, jossa LTE Device:n etupaneeli osoittaa palveluntarjoajasi lähintä tukiasemaa kohti. Jos et ole varma lähimmän tukiaseman sijainnista, ota yhteys palveluntarjoajaan.
Page 60 2. Aseta suojus kohdilleen ja tiukenna LTE Device:n paneeliin kiertämällä myötäpäivään. Varmista, että LTE Device on kytketty pois päältä ennen SIM-kortin asettamista. PoE-kaapelin kytkemistä EI suositella ennen tämän vaiheen suorittamista. Muutoin SIM-kortti voi vaurioitua. Maadoittaminen 1. Kiinnitä maadoitusjohdin LTE Device:n takapaneelin maadoitusliittimeen M4-ruuvilla kuvan osoittamalla tavalla.
Page 61 LTE Device:n kytkeminen LÄHIVERKKO (PoE) PUHELIN PUHELIN LÄHIVERKKO (PoE) PUHELIN LÄHIVERKKO (PoE) LÄHIVERKKO (PoE) PUHELIN...
Page 62 PUHELIN LÄHIVERKKO (PoE) PUHELIN LÄHIVERKKO (PoE) 7. Liitä LTE Device:n PoE- ja VoIP-kaapelit toistamalla vaiheet 1–6. 8. Liitä LTE Device:n valmiiksi kytketty CAT5-Ethernet-kaapeli mukana toimitetun PoE-injektorin OUT-porttiin. Älä liitä tietokonetta tai kytkintä suoraan PoE-injektorin OUT- porttiin suuren PoE-jännitteen (48 V) vuoksi. 9.
Page 63 LTE Device:n asentaminen tolppaan Estä sadeveden pääsy laitteeseen asentamalla LTE Device pystyasentoon (liittimet alaspäin). LTE Device voidaan asentaa pystyasentoon +15, 0 tai −15 asteen kulmassa suhteessa tolppaan. Liittimien tulee osoittaa alaspäin. 1. Työnnä U-pultti tolppapidikkeessä olevien reikien läpi. Pidike U-pultti Kehys...
Page 64 2. Kohdista tolppapidikkeen kulmissa olevat neljä reikää LTE Device:n takaosassa oleviin ruuveihin. Yhteyden muodostaminen Internetiin 1. Avaa selain ja siirry osoitteeseen https://192.168.1.1. 2. Anna oletusarvoinen käyttäjätunnus (admin) ja salasana (1234) ja valitse sitten Login.  Jos sisäänkirjautumisikkuna ei avaudu, varmista, että selaimen ponnahdusikkunat, JavaScript ja Java ovat käytössä.
Page 65: Svenska
SVENSKA Enhetens portar Krav Se till att du har följande saker innan du börjar: • INTERNETÅTKOMST: Du behöver ett SIM-kort från en LTE ISP (Internet Service Provider). Du kan även behöva en PIN-kod för att använda SIM-kort. Installera LTE Device Innan du börjar ska du säkerställa att du är bekant med alla säkerhets- och skyddsförebyggande åtgärder som krävs för arbete på...
Page 66 Välja en plats LTE Device kan monteras på en påle eller antennmast med det medföljande konsolfästet. • Välj en monteringspunkt som är tillräckligt fast för att hålla LTE Device, även under kraftiga vindar. • När du väljer en plats för att installera LTE Device, ska du komma ihåg att frontpanelen på...
Page 67 2. Rikta in och snurra locket medurs för att spänna åt det i LTE Device. Se till att LTE Device har stängts av innan du sätter i SIM-kortet. Vi rekommenderar att du INTE ansluter PoE-kabeln innan du gör det här steget. Annars kan SIM-kortet skadas. Jordning 1.
Page 68 Ansluta LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 69 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Upprepa steg 1 till 6 för att ansluta en PoE- och VoIP-kabel på LTE Device. 8. Anslut CAT5 Ethernet-kabeln som redan är ansluten till LTE Device till medföljande PoE-injektors OUT-port. Anslut inte en dator eller brytare direkt till PoE-injektorns OUT-port på...
Page 70 Pålmontering av LTE Device För att undvika risk för att regnvatten tränger in i LTE Device, installera den vertikalt (med anslutningarna riktade nedåt). Du kan installera LTE Device vertikalt med en +15, 0, eller -15 graders vinkel i relation till pålen. Anslutningarna ska vara riktade nedåt. 1.
Page 71 2. Rikta in de fyra kanthålen på pålens fäste mot skruvarna på baksidan av LTE Device. Ansluta till Internet 1. Öppna en webbläsare och gå till https://192.168.1.1. 2. Ange standardanvändarnamn (admin) och lösenord (1234), och klicka sedan på Logga in. ...
Page 72: Čeština
ČEŠTINA Porty zařízení Požadavky Před zahájením se ujistěte, že máte k dispozici následující věci: • PŘÍSTUP K INTERNETU: Je třeba mít SIM kartu od poskytovatele internetových služeb LTE. K použití SIM karty budete pravděpodobně potřebovat také PIN kód. Instalace zařízení LTE Device Než...
Page 73 Volba místa Pomocí dodaného držáku lze zařízení LTE Device namontovat na sloup nebo anténní stožár. • Pro montáž si vyberte místo, které je dostatečně stabilní, aby zařízení LTE Device udrželo i při silném větru. • Při volbě místa vhodného pro instalaci zařízení LTE Device nezapomeňte, že čelní...
Page 74 2. Víčko vyrovnejte a otočením doprava jej v zařízení LTE Deviceutáhněte. Před vložením SIM karty se ujistěte, že je zařízení LTE Device vypnuté. Než provedete tento krok, NEDOPORUČUJEME ethernetový kabel využitý k napájení (PoE) připojovat. V opačném případě může dojít k poškození SIM karty. Uzemnění...
Page 75 Zapojení zařízení LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 76 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Při zapojování kabelů PoE a VoIP k zařízení LTE Device postupujte podle kroků 1 až 6. 8. Zapojte ethernetový kabel CAT5, který je již připojený k zařízení LTE Device, do výstupního portu (OUT ) PoE injektoru. Nepřipojujte počítač...
Page 77 Montáž zařízení LTE Device na sloup Zařízení LTE Device je třeba nainstalovat svisle (s konektory, směřujícími dolů), aby se předešlo nebezpečí vniknutí dešťové vody. Zařízení LTE Device nainstalujte svisle s možnou odchylkou +15, 0 nebo -15 stupňů vzhledem ke sloupu. Konektory musí směřovat dolů. 1.
Page 78 2. Vyrovnejte čtyři rohové otvory na konzole sloupu se šrouby na zadní straně zařízení LTE Device. Připojení k Internetu 1. Otevřete prohlížeč a přejděte na http://192.168.1.1. 2. Zadejte výchozí Uživatelské jméno (admin) a Heslo (1234). Potom klikněte na položku Přihlásit. ...
Page 79: Magyar
MAGYAR Eszköz csatlakozói Követelmények Győződjön meg, hogy rendelkezik a az alábbiakkal, mielőtt nekilátna: • INTERNET KAPCSOLAT: Szüksége van egy SIM kártyára, egy LTE Internet szolgáltatótól. Szüksége lesz továbbá egy PIN kódra a SIM kártya használatához. TelepítésLTE Device Mielőtt elkezdené, győződjön meg arról, hogy ismeri az összes biztonsági és balesetmegelőzési előírást, a magasban történő...
Page 80 Helyszín kiválasztása Az LTE Device felszerelhető egy rúdra, vagy antennapóznára a mellékelt tartókonzol segítségével. • Olyan rögzítési pontot válasszon az LTE Device számára, amely elég erős még erős szél esetén is. • Az LTE Device telepítési helyének kiválasztás során vegye figyelembe, hogy az LTE Device előlapjának a szolgáltató...
Page 81 2. Igazítsa és csavarja be a fedelet az óramutató járásával megeggyezően az LTE Device-be. Győződjön meg róla, hogy az LTE Device ki van kapcsolva, mielőtt behelyezi a SIM kártyát. Javasoljuk, hogy NE csatlakoztassa a PoE kábelt e lépés végrehajtása előtt. Ellenkező esetben a SIM kártya sérülhet.
Page 82 LTE Device csatlakoztatása LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 83 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Ismételje meg az 1-6. Lépést az LTE Device és PoE, VoIP kábel csatlakoztatásához. 8. Csatlakoztasson egy CAT5 hálózati kábelt a szolgáltató PoE kimeneti aljzatához, amit előzőleg csatlakoztatott az LTE Device-ba. Ne csatlakoztasson számítógépet vagy switch-et közvetlenül a PoE kimeneti portba, annak magas feszültsége (48V) miatt.
Page 84 LTE Device Oszlopra szerelése Annak érdekében, hogy elkerülje a víz bejutását az LTE Device eszközbe, telepítse azt függőlegesen (a csatlakozók lefelé néznek). Az LTE Device felszerelhető függőlegesen +15, 0 vagy -15 fokos szögben az oszlophoz képest. A csatlakozóknak lefelé kell lenniük. 1.
Page 85 2. Igazítsa a négy szélén lévő lukakat a rúd tartókonzolon lévőkre, és csavarozza fel hátulról az LTE Device-t. Csatlakozás az internetre 1. Indítsa el a webböngészőt és írja be a https://192.168.1.1 címet. 2. Adja meg a felhasználó nevet (admin) és a jelszót (1234), majd kattintson a Login (bejelentkezés) gombra.
Page 86: Română
ROMÂNĂ Porturi dispozitiv Cerințe Înainte de a începe, asigurați-vă că aveți următoarele lucruri: • ACCES LA INTERNET: aveți nevoie de un card SIM de la un LTE ISP (furnizor de servicii de internet). De asemenea, puteți avea nevoie de un cod PIN pentru a utiliza cardul SIM. Instalarea LTE Device Înainte de a începe, asigurați-vă...
Page 87 Alegeți o locație Dispozitivul LTE Device poate fi montat pe un stâlp sau pe un pilon de antenă, utilizând suportul de montare furnizat. • Alegeți un punct de fixare care este suficient de robust pentru a susţine LTE Device, chiar și pe timp de vânturi puternice. •...
Page 88 2. Aliniați și răsuciți capacul spre dreapta pentru a-l fixa pe LTE Device. Înainte de a introduce cardul SIM, asigurați-vă că LTE Device este închis. NU este recomandat să conectați cablul PoE înainte de a realiza acest pas. În caz contrar, cardul SIM se poate deteriora. Împământarea 1.
Page 89 Conectarea LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 90 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Repetați pașii de la 1 la 6 pentru a conecta un cablu PoE și VoIP la LTE Device. 8. Conectați cablul CAT5 Ethernet care este deja conectat la LTE Device la portul OUT al injectorului PoE furnizat. Nu conectați un computer sau un comutator direct la portul OUT al injectorului PoE, din cauza puterii mari a PoE (48V).
Page 91 Montarea pe stâlp a LTE Device Pentru a evita pericolul de intrare a apei de ploaie în LTE Device, instalați-l vertical (cu conectorii orientaţi în jos). Puteți instala LTE Device vertical cu un unghi de +15, 0 sau -15 grade faţă...
Page 92 2. Aliniați cele patru orificii de margine de pe suportul stâlpului cu șuruburile de pe partea din spate a LTE Device. Conectarea la Internet 1. Deschideți un navigator web și accesați https://192.168.1.1. 2. Introduceți Numele de utilizator (admin) și Parola (1234), apoi faceți clic pe Login (Autentificare).
Page 93: Polski
POLSKI Porty urządzenia Wymagania Upewnij się czy masz następujące rzeczy zanim rozpoczniesz proces. • DOSTĘP DO INTERNETU: Potrzebujesz karty SIM od dostawcy internetowego LTE ISP (Internet Service Provider). Możesz również potrzebować kodu PIN do uruchomienia karty SIM. Instalacja LTE Device Zanim rozpoczniesz, sprawdź...
Page 94 Wybierz lokalizację LTE Device może być zamontowany na słupie lub maszcie antenowym z wykorzystaniem załączonej obejmy montażowej. • Wybierz punkt do zamontowania, który będzie wystarczająco mocny, aby utrzymać LTE Device, nawet podczas mocnego wiatru. • Wybierając lokalizację na instalację LTE Device, pamiętaj, aby przód LTE Device był...
Page 95 2. Ustaw i dokręć pokrywę w kierunku ruchu wskazówek zegara, aby zamocować ją na LTE Device. Pamiętaj, aby LTE Device był wyłączony zanim włożysz kartę SIM. Zaleca się NIE podłączać kabla PoE przed wykonaniem tego kroku. W innym przypadku karta SIM może ulec uszkodzeniu. Uziemienie 1.
Page 96 Podłączanie LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 97 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Powtórz kroki 1-6, aby podłączyć kabel PoE i VoIP w LTE Device. 8. Podłącz kabel Ethernet CAT5, który już jest podłączony do LTE Device do dostarczonego portu iniektora PoE OUT. Nie podłączaj komputera ani przycisku bezpośrednio do portu iniektora PoE OUT ze względu na wysokie napięcie PoE (48V).
Page 98 Zamontuj na słupie LTE Device Aby uniknąć zagrożenia przedostania się wody deszczowej do LTE Device, zainstaluj go pionowo (we złączami skierowanymi w dół). Można zainstalować LTE Device pionowo, pod kątem +15, 0 lub -15 stopni w stosunku do słupa. Złącza powinny być skierowane dół. 1.
Page 99 2. Ustaw cztery boczne otwory na obejmie słupa ze śrubami z tyłu LTE Device. Połączenie z Internetem 1. Otwórz przeglądarkę internetową i wpisz adres https://192.168.1.1. 2. Wprowadź Nazwę użytkownika „admin” oraz Hasło „1234” i kliknij Login.  Jeżeli ekran logowania nie otworzy się, sprawdź czy Twoja przeglądarka obsługuje wyskakujące okienka, JavaScript oraz Java.
Page 100: Slovenščina
SLOVENŠČIN Vrata naprave Zahteve Preden začnete, preverite in potrdite, da so izpolnjene naslednje zahteve: • INTERNETNI DOSTOP: Potrebujete kartico SIM od LTE ISP (ponudnik internetnih storitev). Potrebujete lahko tudi kodo PIN za uporabo kartice SIM. Montaža LTE Device Preden začnete, preverite in potrdite, da poznate vse previdnostne ukrepe za varnost in za zaščito pred nesrečami pri delu na višini in z elektriko.
Page 101 Izberi montažno mesto LTE Device lahko montirate na drog ali antenski steber, in sicer na priloženo konzolo. • Izberite montažno mesto, ki je dovolj trdno, da bo zadržalo LTE Device, tudi ko bo zelo pihalo. • Pri izbiri montažnega mesta LTE Device upoštevajte, da mora biti prednja plošča LTE Device obrnjena proti bazni postaji ponudnika omrežnih storitev.
Page 102 2. Poravnajte in zavrtite pokrov v smeri urnega kazalca, da ga pritrdite na LTE Device. Preden vstavite kartico SIM, preverite in potrdite, da je naprava LTE Device izključena. Priporočamo, da pred tem NE povežete kabla za napajanje prek eterneta (PoE). Nevarnost poškodbe kartice SIM. Ozemljitev 1.
Page 103 Poveži LTE Device LAN (PoE) TELEFON TELEFON LAN (PoE) TELEFON LAN (PoE) LAN (PoE) TELEFON...
Page 104 TELEFON LAN (PoE) TELEFON LAN (PoE) 7. Ponovite korake 1 do 6, da povežete PoE in kabel VoIP na LTE Device. 8. Povežite eternetni kabel CAT5, ki je že priklopljen v LTE Device, na izhodna vrata OUT injektorja PoE. Ne povežite računalnika ali stikala neposredno na izhodna vrata OUT injektroja PoE, saj je PoE pod visoko napetostjo (48 V).
Page 105 Montaža LTE Device na drog Napravo LTE Device montirajte pokonci (konektorji obrnjeni dol), da preprečite vdor dežja. LTE Device lahko montirate pokonci pod kotom +15, 0 ali -15 na drog. Konektorji morajo biti obrnjeni dol. 1. Vstavite vijak U skozi ustrezen par lukenj na konzoli. Konzola Vijak U Držalo...
Page 106 2. Poravnajte štiri robne luknje na konzoli z vijaki zadaj na napravi LTE Device. Poveži na internet 1. Odprite spletni brskalnik in https://192.168.1.1. 2. Vnesite privzeto uporabniško ime (admin) in geslo (1234), nato kliknite prijava (Login).  Če se zaslon za prijavo ne odpre, omogočite pojavna okna v spletnem brskalniku, dovoljenja JavaScript in Java.
Page 107: Slovensky
SLOVENSKY Porty zariadenia Požiadavky Pred začatím si zabezpečte nasledujúce: • PRÍSTUP NA INTERNET: potrebujete kartu SIM od ISP (poskytovateľa internetových služieb) siete LTE. Na používanie karty SIM môžete taktiež potrebovať kód PIN. Inštalácia zariadenia LTE Device Pred začatím sa oboznámte so všetkými postupmi na zaistenie bezpečnosti a predchádzanie úrazom určeným pre práce vo výškach a práce s elektrickým prúdom.
Page 108 Voľba miesta Zariadenie LTE Device možno pomocou dodaného montážneho držiaka nainštalovať na tyč alebo stĺpik antény. • Zvoľte montážny bod dostatočne silný na to, aby udržal zariadenie LTE Device aj počas silných vetrov. • Pri voľbe miesta na nainštalovanie zariadenia LTE Device nezabudnite, že predný...
Page 109 2. Zarovnajte a otočte kryt v smere pohybu hodinových ručičiek a utiahnite k zariadeniu LTE Device. Pred vložením karty SIM zariadenie LTE Device vypnite. NEODPORÚČAME, aby ste pred vykonaním tohto kroku pripojili kábel PoE. V opačnom prípade môže dôjsť k poškodeniu karty SIM. Uzemnenie 1.
Page 110 Pripojenie zariadenia LTE Device SIEŤ LAN (PoE) TELEFÓN TELEFÓN SIEŤ LAN (PoE) TELEFÓN SIEŤ LAN (PoE) SIEŤ LAN (PoE) TELEFÓN...
Page 111 TELEFÓN SIEŤ LAN (PoE) TELEFÓN SIEŤ LAN (PoE) 7. Podľa 1. až 6. kroku pripojte k zariadeniu LTE Device kábel PoE a VoIP. 8. Kábel CAT5 Ethernet, ktorý je už pripojený k zariadeniu LTE Device, pripojte k určenému výstupnému portu OUT na PoE injektore. Kvôli vysokému výkonu PoE (48 V) nepripájajte počítač...
Page 112 Montáž zariadenia LTE Device na tyč Aby ste predišli nebezpečenstvu vniknutia dažďovej vody do zariadenia LTE Device, nainštalujte ho vertikálne (konektory smerom nadol). Zariadenie LTE Device môžete nainštalovať vertikálne v uhle +15, 0 alebo -15 stupňov vzhľadom k tyči. Konektory musia smerovať nadol. 1.
Page 113 2. Zarovnajte štyri okrajové otvory na držiaku na tyč so skrutkami na zadnej strane zariadenia LTE Device. Pripojenie k internetu 1. Otvorte webový prehliadač a prejdite na lokalitu s adresou https://192.168.1.1. 2. Zadajte predvolené meno používateľa Username (admin) a heslo Password (1234), potom kliknite na voľbu prihlásenia Login.
Page 114: Български
БЪЛГАРСКИ Портове на устройството Изисквания Преди да започнете се уверете, че имате следните неща: • ИНТЕРНЕТ ДОСТЪП: Необходима ви е SIM карта от LTE ДИУ (Доставчик на интернет услуги). Освен това може да ви е необходим PIN код за използване на SIM картата. Инсталиране...
Page 115 Избор на местоположение Устройството LTE Device може да бъде монтирано на стълб или на мачта на антена с помощта на доставената монтажна конзола. • Изберете точка за монтаж, която е достатъчно стабилна, за да задържи LTE Device, дори при силен вятър. •...
Page 116 2. Изравнете огънете капака по часовниковата стрелка, за да го затегнете в LTE Device. Уверете се, че LTE Device е изключено преди да вкарвате SIM картата си. Препоръчително е да НЕ свързвате PoE кабел преди тази стъпка. В противен случй, SIM картата може да бъде повредена.
Page 117 Свързване на LTE Device LAN (PoE) ТЕЛЕФОН ТЕЛЕФОН LAN (PoE) ТЕЛЕФОН LAN (PoE) LAN (PoE) ТЕЛЕФОН...
Page 118 ТЕЛЕФОН LAN (PoE) ТЕЛЕФОН LAN (PoE) 7. Повторете стъпки 1 до 6, за да свържете PoE и VoIP кабел към LTE Device. 8. Свържете CAT5 Ethernet кабел, който вече е свързан към LTE Device, към предоставеният ИЗХОДЕН РоЕ инжектор. Не свързвайте компютър или комутатор директно към ИЗХОДНИЯ...
Page 119 Монтаж на стълб LTE Device За да избегнете опасността от навлизане на дъждовна вода в LTE Device, монтирайте устройството вертикално (конекторите да сочат надолу). Можете да монтирате вертикално LTE Device под ъгъл от +15, 0, или -15 градуса спрямо стълба. Конекторите трябва да сочат надолу. 1.
Page 120 2. Изравнете четирите крайни отвора на конзолата с винтовете в задната страна на LTE Device. Свързване към интернет 1. Отворете браузъра и отидете на https://192.168.1.1. 2. Въведете потребителското име (admin) и парола (1234), след което щракнете върху Login (Вписване).  Ако...
Page 121: Русский
РУССКИЙ Порты устройства Требования Перед началом работы проверьте соблюдение следующих условий: • ДОСТУП В ИНТЕРНЕТ: У вас должна быть SIM-карта от интернет-провайдера LTE (LTE ISP). Вам может также понадобиться ПИН-код для использования SIM-карты. Установка LTE Device Сначала внимательно изучите все процедуры по соблюдению техники...
Page 122 Выбор места установки LTE Device может монтироваться с помощью прилагаемого кронштейна на столбе или антенной мачте. • Место монтажа должно быть достаточно прочным, чтобы надежно удерживать LTE Device даже при сильном ветре. • При выборе места монтажа LTE Device помните, что лицевая панель...
Page 123 2. Поверните крышку по часовой стрелке для ее фиксации в LTE Device. Перед установкой SIM-карты убедитесь, что LTE Device выключено. Рекомендуется НЕ подсоединять кабель PoE до выполнения этого шага. В противном случае SIM-карта может быть повреждена. Заземление 1. С помощью винта M4 прикрепите провод заземления к отверстию...
Page 124 Подключение LTE Device Порт LAN (PoE) ТЕЛЕФОН ТЕЛЕФОН Порт LAN (PoE) ТЕЛЕФОН Порт LAN (PoE) Порт LAN (PoE) ТЕЛЕФОН...
Page 125 ТЕЛЕФОН Порт LAN (PoE) ТЕЛЕФОН Порт LAN (PoE) 7. Повторите шаги 1 – 6 для подключения кабелей PoE и VoIP к LTE Device. 8. Подсоедините кабель Ethernet (кат. 5), уже подключенный к LTE Device, к порту OUT прилагаемого инжектора питания PoE. НЕ...
Page 126 Монтаж LTE Device на столбе Во избежание попадания дождевой воды внутрь LTE Device, монтируйте устройство вертикально (с разъемами, направленными вниз). LTE Device можно устанавливать вертикально с отклонением ±15 градусов от оси столба. Разъемы должны быть направлены вниз. 1. Вставьте U-образный хомут в два соответствующих отверстия в столбовом...
Page 127 2. Совместите краевые отверстия в столбовом кронштейне с винтами на задней панели LTE Device. Подключение к интернету 1. Откройте веб-браузер и перейдите на сайт: https://192.168.1.1. 2. Введите базовые имя пользователя (admin) и пароль (1234), и нажмите Login (Вход).  Если окно входа в систему не появляется, убедитесь, что в веб- браузере...

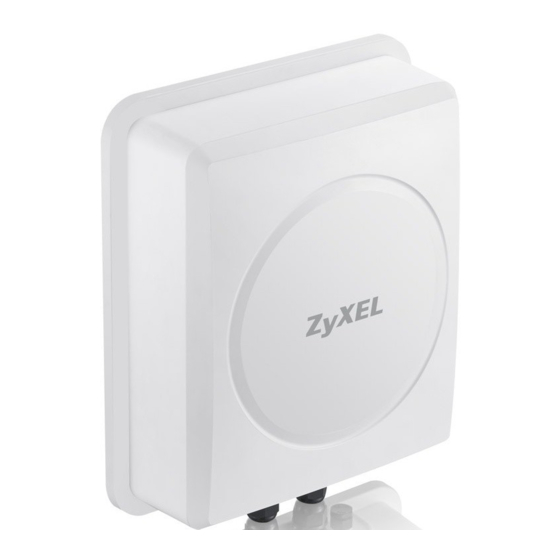

ZyXEL Communications LTE7410 Quick Start Manual
