Operación - Bosch Performance Line CX System Manual

Español–11

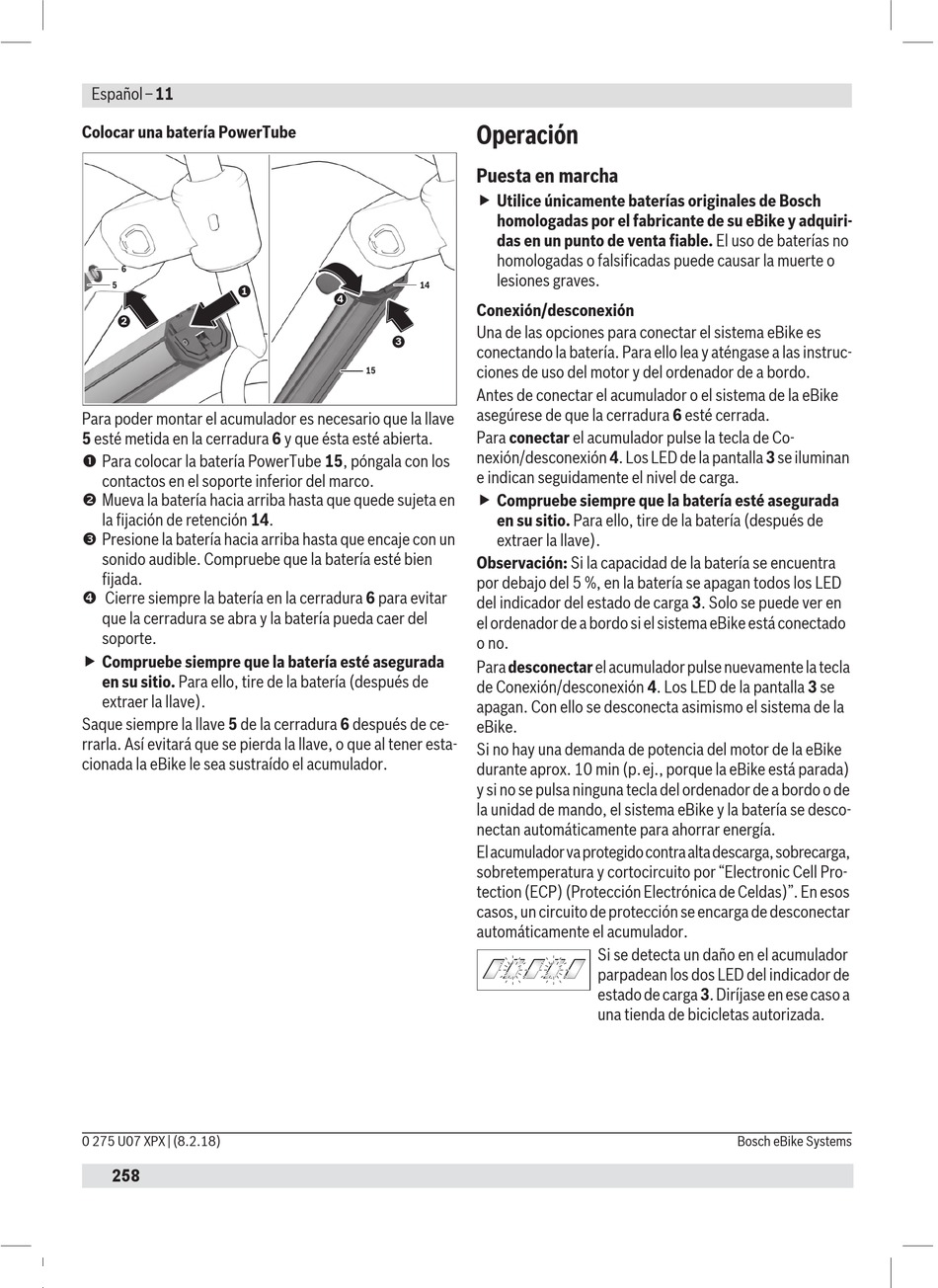

Colocar una batería PowerTube
6
5
1
2
Para poder montar el acumulador es necesario que la llave
5 esté metida en la cerradura 6 y que ésta esté abierta.
 Para colocar la batería PowerTube 15, póngala con los
contactos en el soporte inferior del marco.
 Mueva la batería hacia arriba hasta que quede sujeta en
la fijación de retención 14.
 Presione la batería hacia arriba hasta que encaje con un
sonido audible. Compruebe que la batería esté bien
fijada.
 Cierre siempre la batería en la cerradura 6 para evitar
que la cerradura se abra y la batería pueda caer del
soporte.
 Compruebe siempre que la batería esté asegurada
en su sitio. Para ello, tire de la batería (después de
extraer la llave).
Saque siempre la llave 5 de la cerradura 6 después de ce-
rrarla. Así evitará que se pierda la llave, o que al tener esta-
cionada la eBike le sea sustraído el acumulador.
0 275 U07 XPX | (8.2.18)
258
Operación
Puesta en marcha
 Utilice únicamente baterías originales de Bosch
homologadas por el fabricante de su eBike y adquiri-
das en un punto de venta fiable. El uso de baterías no
homologadas o falsificadas puede causar la muerte o
lesiones graves.
14
4
Conexión/desconexión
Una de las opciones para conectar el sistema eBike es
3
conectando la batería. Para ello lea y aténgase a las instruc-
ciones de uso del motor y del ordenador de a bordo.
15
Antes de conectar el acumulador o el sistema de la eBike
asegúrese de que la cerradura 6 esté cerrada.
Para conectar el acumulador pulse la tecla de Co-
nexión/desconexión 4. Los LED de la pantalla 3 se iluminan
e indican seguidamente el nivel de carga.
 Compruebe siempre que la batería esté asegurada
en su sitio. Para ello, tire de la batería (después de
extraer la llave).
Observación: Si la capacidad de la batería se encuentra
por debajo del 5 %, en la batería se apagan todos los LED
del indicador del estado de carga 3. Solo se puede ver en
el ordenador de a bordo si el sistema eBike está conectado
o no.
Para desconectar el acumulador pulse nuevamente la tecla
de Conexión/desconexión 4. Los LED de la pantalla 3 se
apagan. Con ello se desconecta asimismo el sistema de la
eBike.
Si no hay una demanda de potencia del motor de la eBike
durante aprox. 10 min (p.ej., porque la eBike está parada)
y si no se pulsa ninguna tecla del ordenador de a bordo o de
la unidad de mando, el sistema eBike y la batería se desco-
nectan automáticamente para ahorrar energía.
El acumulador va protegido contra alta descarga, sobrecarga,
sobretemperatura y cortocircuito por "Electronic Cell Pro-
tection (ECP) (Protección Electrónica de Celdas)". En esos
casos, un circuito de protección se encarga de desconectar
automáticamente el acumulador.
Si se detecta un daño en el acumulador
parpadean los dos LED del indicador de
estado de carga 3. Diríjase en ese caso a
una tienda de bicicletas autorizada.
Bosch eBike Systems
