Bosch Performance Line CX System Manual page 254

Español–7

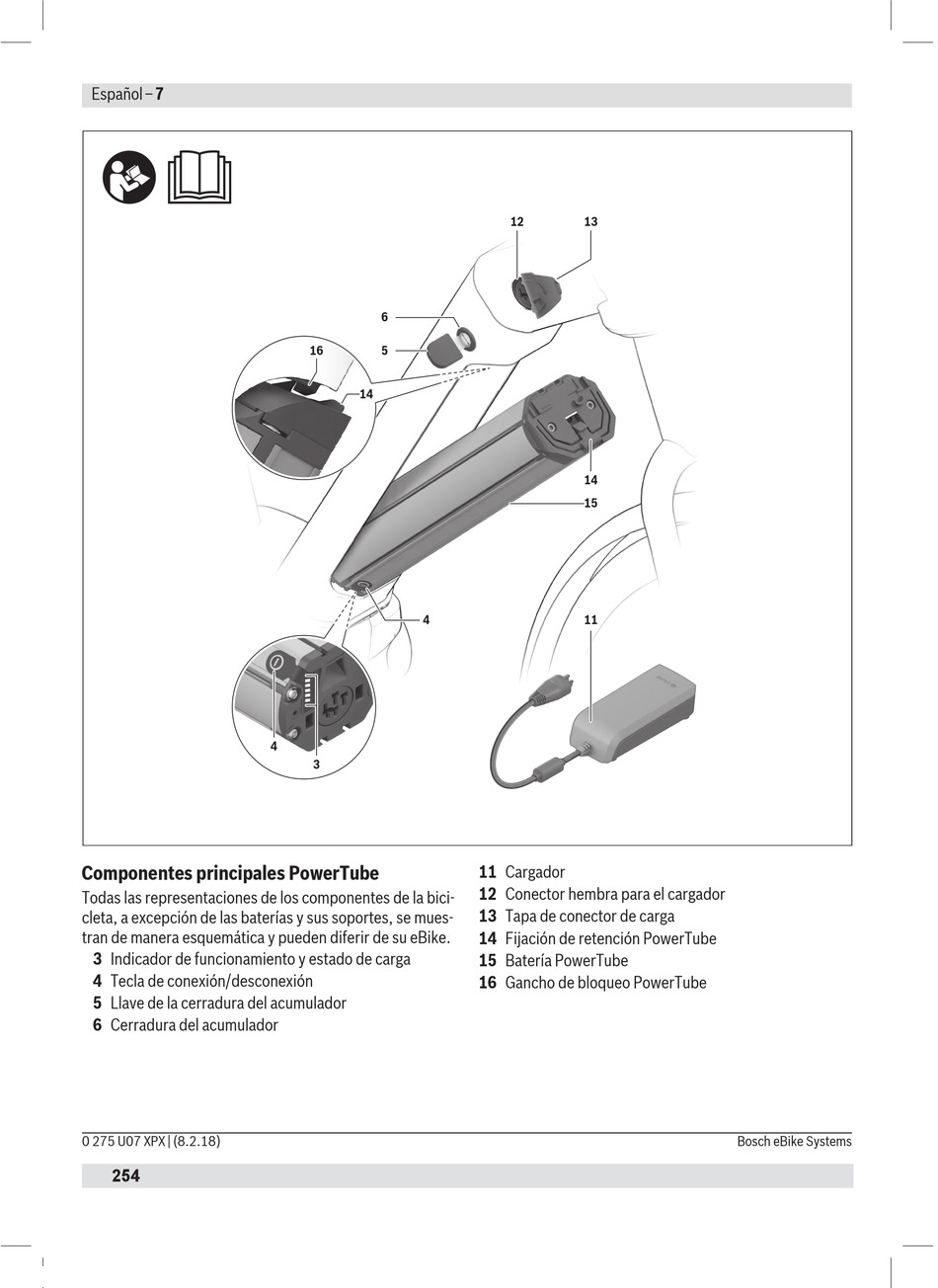

Componentes principales PowerTube
Todas las representaciones de los componentes de la bici-
cleta, a excepción de las baterías y sus soportes, se mues-
tran de manera esquemática y pueden diferir de su eBike.
3 Indicador de funcionamiento y estado de carga
4 Tecla de conexión/desconexión
5 Llave de la cerradura del acumulador
6 Cerradura del acumulador
0 275 U07 XPX | (8.2.18)
254
6
16 5
14
4
4
3
12 13
14
15
11
11 Cargador
12 Conector hembra para el cargador
13 Tapa de conector de carga
14 Fijación de retención PowerTube
15 Batería PowerTube
16 Gancho de bloqueo PowerTube
Bosch eBike Systems
