PeakTech 8010 Operation Manual

Sound level calibrator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
8010
®
PeakTech
Bedienungsanleitung /
Operation manual
Schallpegelkalibrator /
Sound Level Calibrator

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8010 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PeakTech 8010

Summary of Contents for PeakTech 8010

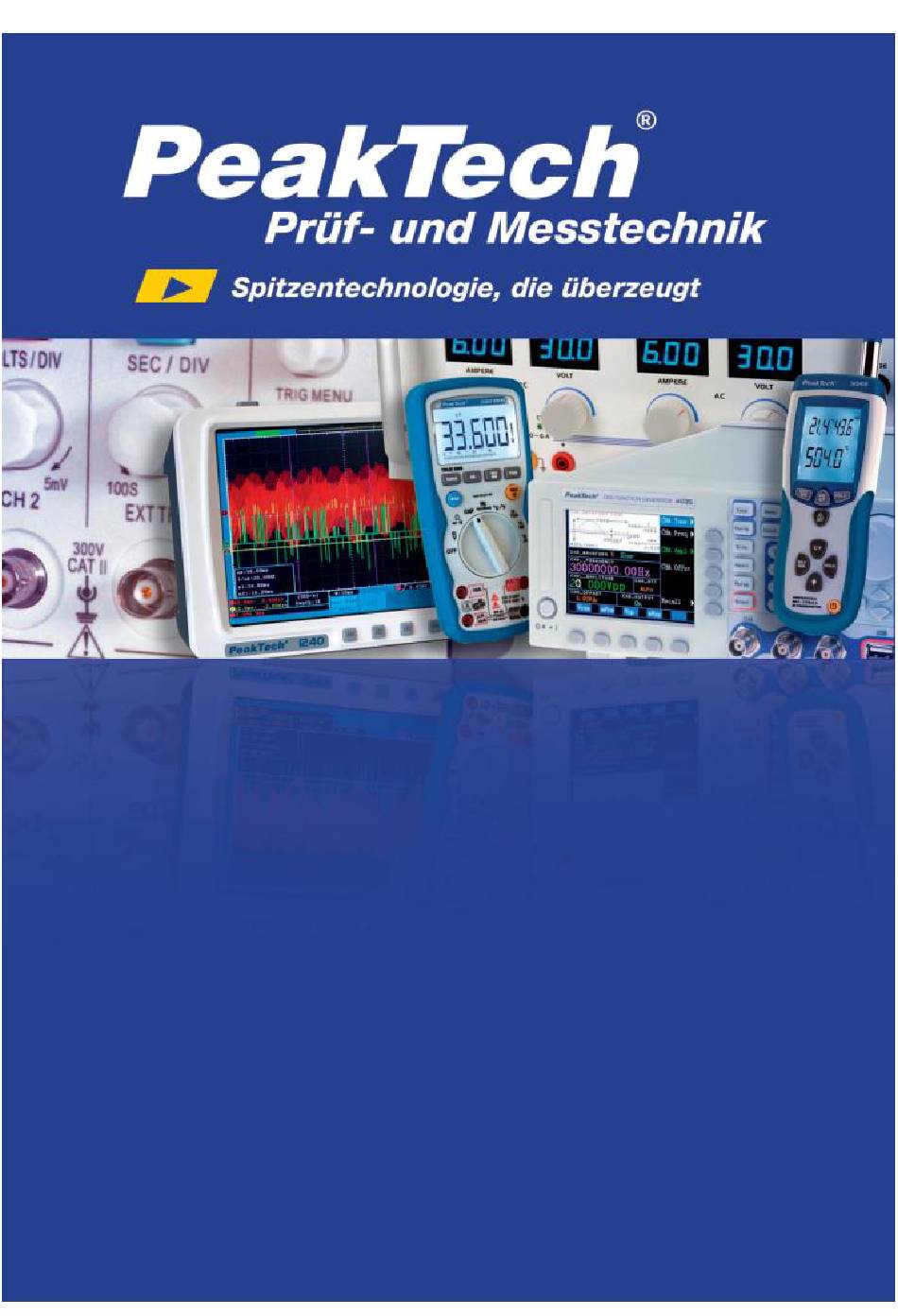

  • Page 1 8010 ® PeakTech Bedienungsanleitung / Operation manual Schallpegelkalibrator / Sound Level Calibrator...

  • Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.
  • Page 3 Gerätes führen. 2. Allgemeines ® Schallpegelkalibrator PeakTech 8010 erfüllt Anforderungen nach EN 60942:2003 Klasse2 und dient zur Überprüfung der Genauigkeit von Schallpegelmessgeräten. Der Kalibrator erzeugt ein definiertes Schallpegelsignal mit einem Schallpegel von 94 dB (Dezibel) oder 114 dB bei einer Tonfrequenz von 1000Hz.
  • Page 4 3. Anschlüsse und Bedienelemente am Gerät Eingang für Mikrofon Wahlschalter OFF / 94 dB / 114 dB Batteriefach...

  • Page 5: Technische Daten

    4. Messbetrieb 1. Führen Sie das Mikrofon Ihres Schallpegelmessgerätes in die Kalibrieröffnung des PeakTech 8010. Achten Sie darauf, dass das Mikrofon vollständig in die Kalibrieröffnung eingesteckt ist. 2. Wählen Sie mit Hilfe des Wahlschalters (2) den benötigten Schallpegel aus; 94 oder 114 dB.

  • Page 6: Auswechseln Der Batterie

    6. Auswechseln der Batterie Wird kein Schalldruckpegel ausgegeben, dann muss die Batterie ausgewechselt werden Dazu wie beschrieben vorgehen: Schraube der Batteriefachabdeckung auf der Rückseite lösen und Abdeckung vom Batteriefach entfernen, verbrauchte Batterie aus dem Batteriefach entfernen und vom Batteriekabel abziehen, neue 9 V Batterie an das Batteriekabel anschließen und Batterie in das Batteriefach einsetzen Batteriefachdeckel wieder auflegen und mit der Schraube...
  • Page 7 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
  • Page 8 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech® 07/2015/Po.

  • Page 9: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.
  • Page 10 2. Introduction ® The sound level calibrator PeakTech 8010 meets the requirements of EN 60942: 2003 Class 2, which is used to check the accuracy of sound level meters. A defined sound level signal with a sound level of 94 dB (decibels) or 114 dB at a sound frequency of 1000Hz can be generated.
  • Page 11 3. Front and Panel Description Calibration Port for microphones Selection-Switch OFF / 94 dB / 114 dB Battery Compartment -10-...

  • Page 12: Measurement Operation

    4. Measurement Operation 1. Insert the microphone of your sound level meter in the calibration port of the PeakTech 8010. Make sure that the microphone is fully inserted into the calibration port. 2. Select the required sound level for testing (94 or 114dB).

  • Page 13: Replacing The Battery

    6. Replacing the battery If no sound pressure level output, then the battery needs to be replaced. For changing the battery please follow these steps: 1. Loosen the screw of the battery compartment cover on the back and remove the cover from the battery compartment, 2.
  • Page 14 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
  • Page 15 We recommend to calibrate the unit again, after 1 year. © PeakTech® 07/2015/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
