Page 1

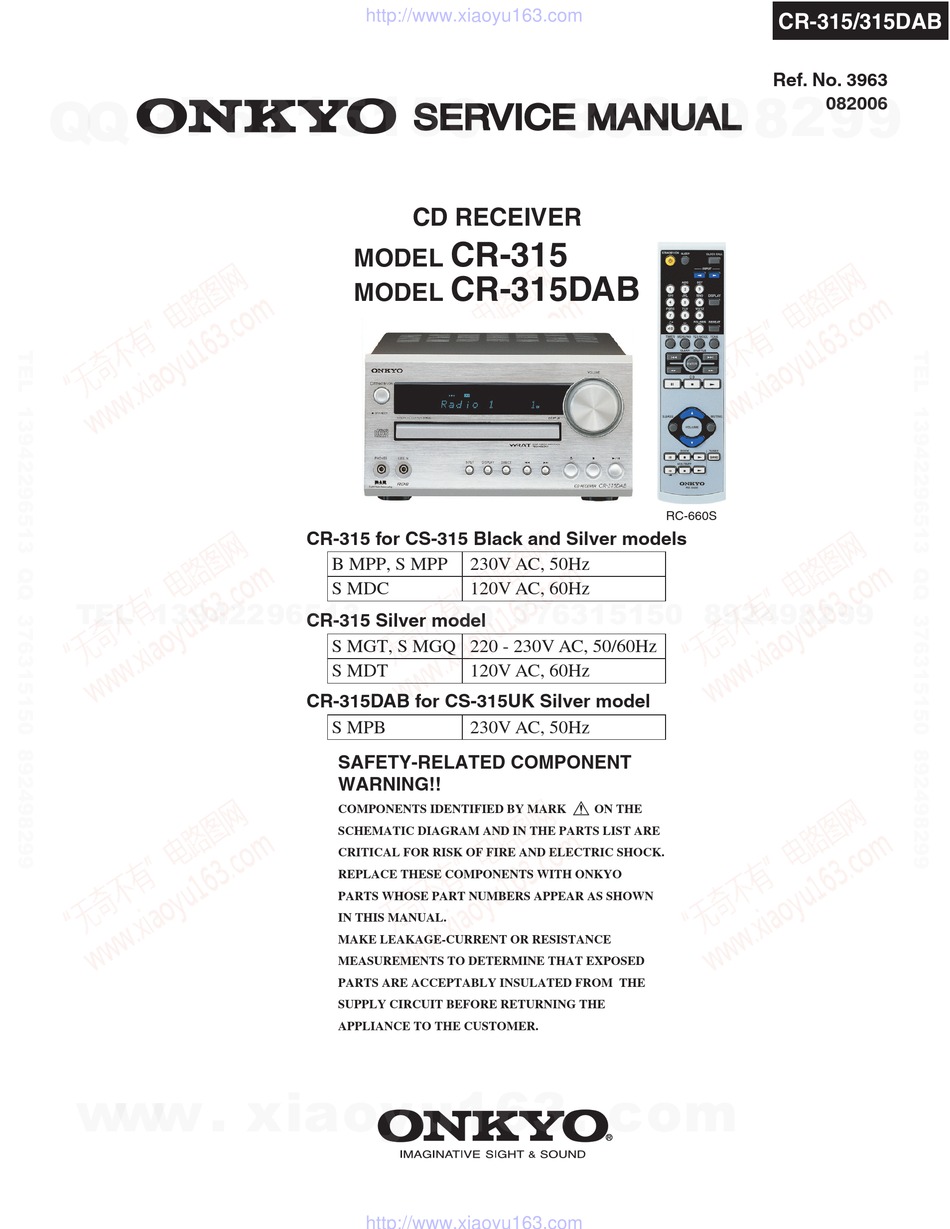

SERVICE MANUAL SERVICE MANUAL CD RECEIVER CR-315 MODEL CR-315DAB MODEL RC-660S CR-315 for CS-315 Black and Silver models B MPP, S MPP 230V AC, 50Hz S MDC 120V AC, 60Hz L 13942296513 CR-315 Silver model S MGT, S MGQ 220 - 230V AC, 50/60Hz...
<MGT> : CR-315 Asian model F901 FUSE 1.25A-T/UL-ST2 252251GR !, <MDT> <MDT>: CR-315 Taiwanese model F901 FUSE 0.5A-SE-EAWK 252063GR !, <MGQ> <MGQ> : CR-315 Hong kong model <DAB MPB> : CR-315DAB British model F901 FUSE 0.5A-SE-EAWK 252063GR !, <DAB MPB> u163 http://www.xiaoyu163.com...
Page 3
CR-315/315DAB 3 7 63 1515 0 SERVICE PROCEDURE-2 2. Initialize the unit (1) Press and the hold down the STOP button, then press the STANDBY/ON button at power on state. Preset memory and each mode stored in the memory, are initialized and will return to the factory settings.
CR-315/315DAB 3 7 63 1515 0 EXPLODED VIEWS OF MECHANISM-1 CD MECHANISM : DLM1A01-14CA / KSM-213CLCM <Note> CD MECHANISM = Tray loading unit : "DLM1A01-14CA" + Drive unit : "KSM-213CLCM" Front side Z005 Tray loading unit : DLM1A01-14CA Refer to "EXPLODED VIEWS OF MECHANISM-2"...
Page 6
CR-315/315DAB 3 7 63 1515 0 EXPLODED VIEWS OF MECHANISM-2 CD TRAY LOADING UNIT : DLM1A01-14CA L 13942296513 PARTS LIST REF. NO. PART NO. (SN) DESCRIPTION Q'TY 65-210-1054 CHASSIS 65-218-1055 TRAY 65-211-2040 SUB CHASSIS 65-239-2004 CAM SLIDER 65-222-3005 GEAR TRAY...
Page 7
CR-315/315DAB 3 7 63 1515 0 EXPLODED VIEWS OF MECHANISM-3 CD DRIVE UNIT : KSM-213CLCM L 13942296513 PARTS LIST REF. NO. PART NO. (SN) DESCRIPTION Q'TY X-2625-877-1 Motor chassis ass'y X2625-769-1 Motor gear ass'y 2626-908-01 Sled shaft 24810023 Gear (A) (S)
Page 9
CR-315/315DAB 3 7 63 1515 0 To TUNER UNIT To NADIS-8935 To NADG-8932 (SD-3 : A3) (SD-2 : E1) P7001B P771A P1101A NOTE C607 THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY C608 101 REPLACE ONLY WITH PART NUMBER SPECIFIED.
Page 12
CR-315/315DAB 3 7 6 3 1 5 1 5 0 <Note> SCHEMATIC DIAGRAMS-3 NC = No mount of parts. SD-Z : XY DISPLAY SECTION Location of connected terminal in schematic diagrams. SD-Z = Schematic diagrams-Z. X = A to H, Y = 1 to 5.
CR-315/315DAB 3 7 6 3 1 5 1 5 0 SCHEMATIC DIAGRAMS-5 CR-315 MPP, MGT, MDT, MGQ type POWER AMPLIFIER SECTION CR-315DAB MPB type NAETC-8939 NAAF-8936 POWER AMPLIFIER PC BOARD SPEAKER TERMINAL TEST POINT R541 For idlling check PC BOARD...
CR-315/315DAB 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-6 DISPLAY PC BOARD (NADIS-8935) Component side L 13942296513 u163 http://www.xiaoyu163.com...
Page 25
CR-315/315DAB 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-7 DISPLAY PC BOARD (NADIS-8935) Soldering side L 13942296513 u163 http://www.xiaoyu163.com...
Page 26
CR-315/315DAB 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-8 POWER AMP PC BOARD (NAAF-8936) Component side L 13942296513 Soldering side u163 http://www.xiaoyu163.com...
Page 27
CR-315/315DAB 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-9 POWER SUPPLY PC BOARD (NAPS-8937) Component side L 13942296513 Soldering side u163 http://www.xiaoyu163.com...
Page 28
CR-315/315DAB 3 7 63 1515 0 PRINTED CIRCUIT BOARD VIEWS-10 SPEAKER TERMINAL PC BOARD (NAETC-8938) <Notes> MDC type only Component side Soldering side L 13942296513 SPEAKER TERMINAL PC BOARD (NAETC-8939) <Notes> MPP, MGT, MDT, MGQ, MPB type only Component side...
Page 31
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-3 Q206 : CXD3014R (CD Digital Signal Processor with Built-in RF Amplifier and Digital Servo + Digital High & Bass Boost + CODEC)-1/4 BLOCK DIAGRAM XRST TEST1 TRST...
Page 32
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-4 Q206 : CXD3014R (CD Digital Signal Processor with Built-in RF Amplifier and Digital Servo + Digital High & Bass Boost + CODEC)-2/4 TERMINAL DESCRIPTION Pin No. Pin name Description LR clock output.
Page 33
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-5 Q206 : CXD3014R (CD Digital Signal Processor with Built-in RF Amplifier and Digital Servo + Digital High & Bass Boost + CODEC)-3/4 TERMINAL DESCRIPTION (Continued) Pin No.
Page 34
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-6 Q206 : CXD3014R (CD Digital Signal Processor with Built-in RF Amplifier and Digital Servo + Digital High & Bass Boost + CODEC)-4/4 TERMINAL DESCRIPTION (Continued) Pin No.
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-7 Q401 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-1/3 SYSTEM BLOCK DIAGRAM Multi Multi Rch Tone Lch Tone CLOCK DATA MCU I/F Tone Bass &...
Page 36
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-8 Q401 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-2/3 BLOCK DIAGRAM AND PIN CONFIGURATION 35 34 31 30 37 36 AVCC DGND...
Page 37
CR-315/315DAB 3 7 63 1515 0 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-9 Q401 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-3/3 TERMINAL DESCRIPTION PIN No. Name Function 19,17, FROUT,FLOUT, 14,12, 6-OUT,5-OUT, Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel...
Page 38
CR-315/315DAB 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-1 Q101 : MPD784225GC (SERVO MICROPROCESSOR)-1/2 PIN No. PIN NAME ACT. DESCRIPTION Not used. Not used. Not used. AVSS Ground. Not used. Not used. AVREF1 Power supply. CDDATA2I Serial data input from CODEC block of CD signal processor IC.
Page 39
CR-315/315DAB 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-2 Q101 : MPD784225GC (SERVO MICROPROCESSOR)-2/2 PIN No. PIN NAME ACT. DESCRIPTION Not used. Not used. Not used. Not used. Not used. Not used. Not used. Not used. Not used. Not used.
Page 40
CR-315/315DAB 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-3 Q709 : M30622MWP (MAIN MICROPROCESSOR)-1/2 PIN No. PIN NAME ACT. DESCRIPTION CDSVSO Serial data output to CD servo microprocessor. CDSVCK Serial clock output to CD servo microprocessor. CDSVRQ Data transmission request output to CD servo microprocessor.
Page 41
CR-315/315DAB 3 7 63 1515 0 MICROPROCESSOR TERMINAL DESCRIPTIONS-4 Q709 : M30622MWP (MAIN MICROPROCESSOR)-2/2 PIN No. PIN NAME ACT. DESCRIPTION SELCLK Serial clock output to selector/volume IC (R2S15211FP). SELDAT Serial data output to selector/volume IC (R2S15211FP). Not used. TUMUT Tuner muting control output.
Page 42
CR-315/315DAB 3 7 63 1515 0 ADJUSTMENT PROCEDURE CLOCK FREQUENCY ADJUSTMENT [When] 1. Exchange Pre-amplifier PC board (NAAR-8931). 2. Exchange crystal (X702). [Procedure] 1. Connect the frequency counter to the test point TP701 and GND on Pre-amplifier PC board (NAAR-8931).
Page 43
CR-315/315DAB 3 7 63 1515 0 PACKING PROCEDURE CR-315(S) MGT, MDT, MGQ <Note> CR-315(B) MPP, (S) MPP, MDC / CR-315DAB(S) MPB ---> Refer to service manual of "CS-315/315UK" A810 A801 A803 A505 A811 Small side P905 A701 Rear side...
(S) : Silver model <MPP> : CR-315 European model <MDC> : CR-315 Canadian model <MGT> : CR-315 Asian model <MDT>: CR-315 Taiwanese model <MGQ> : CR-315 Hong kong model <DAB MPB> : CR-315DAB British model EXPLODED VIEW PARTS LIST REF. NO. PART NAME DESCRIPTION Q'TY PART NO.
Page 46
http://www.xiaoyu163.com 3/22 PAGE 3 7 63 1515 0 Q557 or 2SD1267-P 2204053 Q558 2SC3851-O 2203383 Q558 or 2SC3851-Y 2203384 Q558 or 2SD1267-Q 2204052 Q558 or 2SD1267-P 2204053 Q559 2SA1488-O 2203393 Q559 or 2SA1488-Y 2203394 Q559 or 2SB942-Q 2204042 Q559 or 2SB942-P 2204043 Q560...
Page 47
<MGQ> TUNER UNIT FAE485-E11EU 240154 <DAB MPB> DAB MODULE VENICE3.0-C-F 24150071 <DAB MPB> CR-315/315DAB EXPLODED VIEW PARTS LIST OF MECHANISM CD MECHANISM : DLM1A01-14CA / KSM-213CLCM REF. NO. PART NAME DESCRIPTION Q'TY PART NO. REMARKS Z005 CD Tray loading unit...
Page 48
http://www.xiaoyu163.com 5/22 PAGE 3 7 63 1515 0 <Note> U04 : DAB MPB Only CIRCUIT NO. PART NAME DESCRIPTION Q'TY PART NO. (SN) REMARKS Q101 IC (SERVO MICROPROCESSOR) MPD784225GC-305-8BT-A 22242295R3 PCB1 Q102 TC74VHC541FT 22274541ER2TO PCB1 Q201 BD7931F 22242216R2 PCB1 Q202 BA5947FP 22242215R2 PCB1...
Page 66
<MDT>: Taiwanese model <MGQ> : Hong kong model PACKING PROCEDURE PARTS LIST CR-315 (S) MGT, MDT, MGQ <Note> CR-315(B) MPP,(S) MPP, MDC / CR-315DAB(S) MPB ---> Refer to service manual of "CS-315/315UK" REF. NO. PART NAME DESCRIPTION Q'TY PART NO. (SN)
