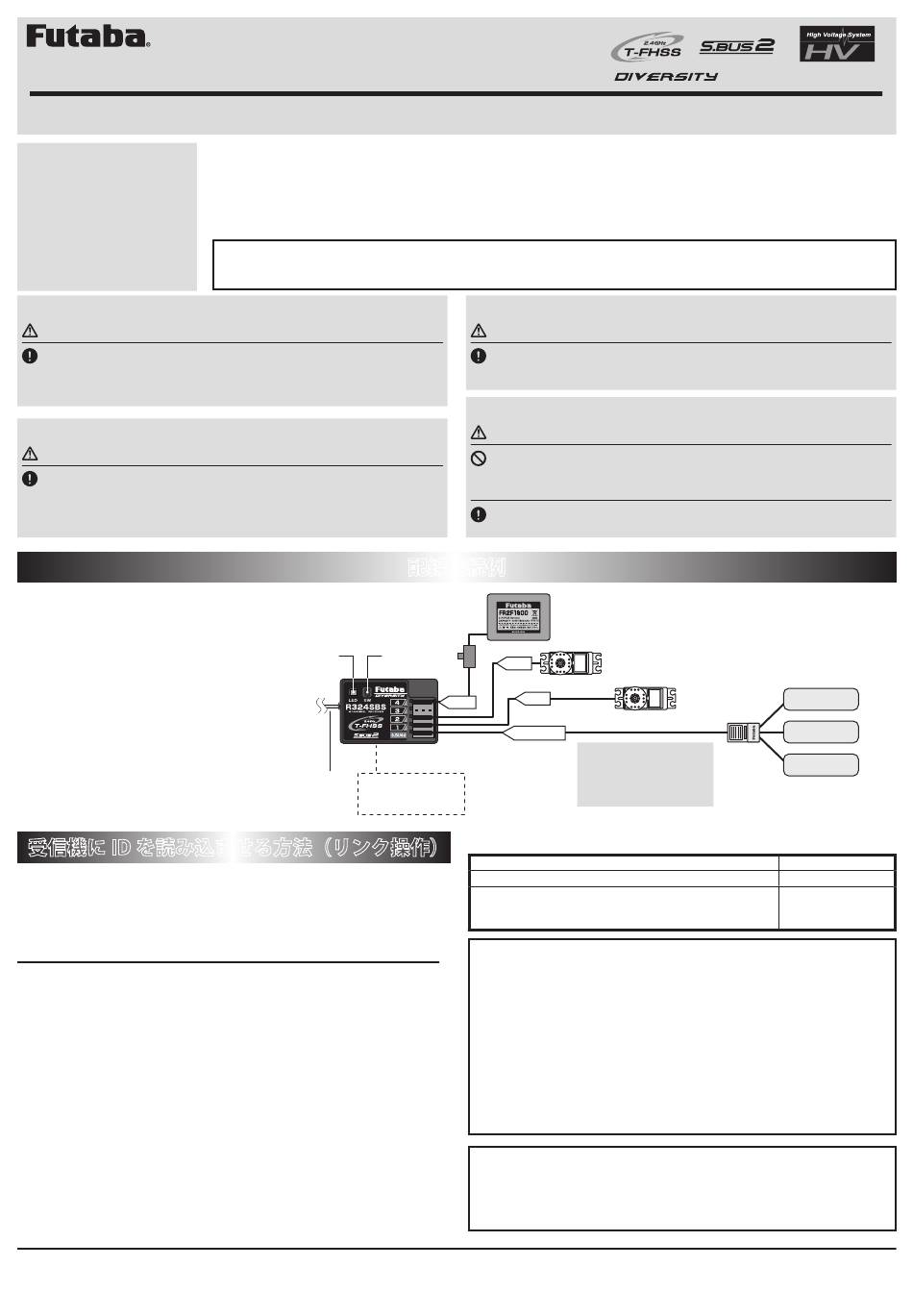

FUTABA R324SBS Instruction Manual

1M23N17492
R324SBS
取扱説明書
動作モード切替時の注意
※ R324SBS は電源を入れた時点で送
信機の設定が、 ハイスピード (HIGH)
またはノーマル (NORM) モードの判
別をし、電源を切るまではそのモー
ドで動作します。送信機のモードを
変更した場合、受信機電源を入れ直
した時点で動作可能となります。
サーボについて
注意
ハイスピードモード時、弊社デジタルサーボ専用となります。
■アナログサーボを使用するとサーボや受信機の故障の原因となります。
※弊社製以外の EP アンプをご使用の場合、ハイスピードモードで動作しない場合があります。
この場合は、ノーマルモードに切り替えてご使用ください。
使用条件について
注意
R324SBS は必ず下記条件で使用して下さい。
■受信機使用電源 ： 3.7 Ｖ～ 7.4 Ｖの範囲で接続するサーボの規格にあわせる。 （乾電池は使用不可）
■送信機の RX タイプ設定：T-FHSS (HIGH / NORM)
■防振対策および防水対策を十分におこなう。
コネクター
"4"：CH4 サーボ /（電源）
"3"：CH3 サーボ /（電源）
"2"：スロットルサーボ /（電源）
"1"：ステアリングサーボ /（電源）
"S.BUS2"：テレメトリーセンサー /（電源）
電源コネクター
電源は空いているコネクター１つに接
続します。どのコネクターでもかまい
ません。すべて使用している場合、フ
タマタコードで接続してください。
受信機に ID を読み込ませる方法（リンク操作）
下記の操作により、送信機の ID 番号が受信機に読み込まれます。この
ID 番号の識別により、2.4GHz システムは他の送信機からの信号を受け
付けません。 この読み込み操作は最初の 1 回だけです。 次回からは送信機、
受信機の順番に電源を ON にし、受信機の LED が緑点灯すればそのま
ま使用可能です。
リンク操作
1
送信機と受信機を 50cm 以内に近付けます。
※ アンテナ同士をできるだけ近接します。
2
送信機 / 受信機の電源を ON。
3
送信機を送信機の取扱説明書にしたがってリンクモードにします。
4
受信機のリンクスイッチを約２秒押します。LED が赤点滅→緑赤→緑 ( 赤 ) 点
灯となり送信機画面に受信機の ID が表示されます。送信機にエラー画面が出た
場合リンクが失敗しています。再度リンクさせてください。
5
T4PLS、T4GRS の場合送信機の電源を OFF → ON してください。受信機の
LED が緑に点灯すれば OK です。
※ リンク操作時、周囲で他の T-FHSS-2.4GHz システムがリンク操作されている場合、そ
れらの送信機のうちの 1 台とリンクしてしまう場合があります。このため、リンク操
作が完了したら、必ず動作を確認してください。

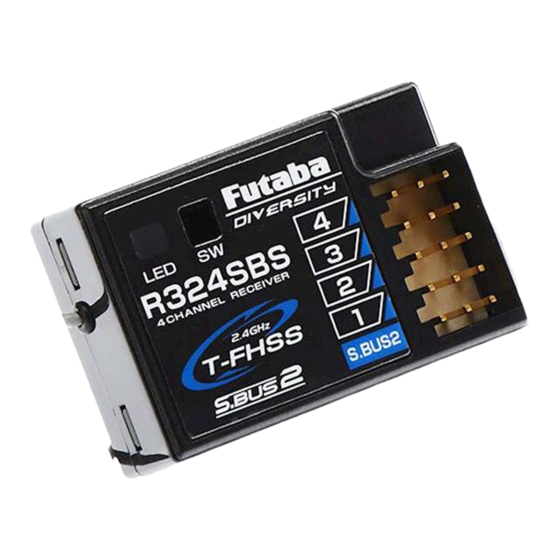

カー用 T-FHSS-2.4GHz 方式 双方向通信 S.BUS 2
ダイバーシティーアンテナ 4 チャンネル受信機
この度は、 T-FHSS-2.4GHz 方式、 4 チャンネル受信機 R324SBS をお買上げいただきまして誠にありがとうございます。ご使用の前に、
本書ならびにご使用の送信機の取扱説明書をお読みの上、正しく安全にお使いください。また、お読みになられた後も大切に保管し
てください。 この受信機は弊社 T-FHSS 方式対応の送信機と組み合わせてのみ使用できます。 送信機側の設定により、 ハイスピードモー
ド（高速応答動作）／ノーマルモードを選択できます。ただし、 ハイスピードモード時は、 デジタルサーボ（ブラシレスサーボを含む）
専用となります。ノーマルモード時は、アナログサーボおよびデジタルサーボが使用可能です。R324SBS は、双方向通信に対応して
います。走行中の受信機の電源電圧を送信機で確認できる他、別売のテレメトリーセンサーを接続することにより車体の温度、回転
数などのデータを送信機に送ることができます。さらにダイバーシティーアンテナを装備し受信性能が向上されています。
●この R324SBS は Futaba 製 2.4GHz T-FHSS システム送信機のみに対応します。
※ Futaba T-FHSS システムは、 Futaba S-FHSS, FHSS, FASSTest, FASST,T-FHSS Air システムの送信機との組み合わせでは動作できません。
LED
外部アンテナ
内部アンテナ
※カットしないで ※受信機上面に機器を
ください。 貼付けないでください。
双葉電子工業株式会社 電子機器営業部 TEL.(0475)32-6981
〒 299-4395 千葉県長生郡長生村薮塚 1080
アンテナの注意
注意
受信機上面にステッカーや電子機器を貼り付けないでください。
■外付けアンテナとケース内部アンテナのダイバーシティー方式の受信機です。受信機上面
に障害物があると操作不能になる危険性があります。
リ ンクの注意
警告
リンク操作時は動力用モーターが接続された状態やエンジンがかかった状態で
は行わないでください。
■不意にモーターが回転したり、エンジンが吹け上がったりすると大変危険です。
リンク操作が完了したら、一旦受信機の電源を OFF とし、リンクした送信機
で操作ができることを確認してください。
配線接続例
バッテリー
Link スイッチ
CH2
CH1
CH4
S.BUS2
信号が受信されていない状態
受信状態 OK（ID 設定完了）
自動復旧できない異常（EEPROM 異常、その他）電源再投
入で回復できない場合は弊社カスタマーサービスへ点検・
R324SBS 仕様
（T-FHSS-2.4GHz 方式、4 チャンネル受信機）
受信周波数 : 2.4GHz 帯
システム : T-FHSS システム ダイバーシティーアンテナ
ノーマル／ハイスピードモード（自動認識）S.BUS 2 対応
使用電源規格電圧 : 3.7V ～ 7.4V
F/S 機能・バッテリー F/S 機能 : 各チャンネルに送信機にて設定可能
バッテリー F/S : 電圧送信機にて設定可能
サ イ ズ : 35.1x23.2x12.5mm（突起部を除く）
重 量 : 8.3g
※ BEC 電源を使用する場合、容量がご使用のサーボ等の条件に合っていること
が必要です。また、 乾電池は使用しないでください。誤動作の原因となります。
本製品は、特定無線設備の技術基準適合証明を取得しています。
・証明ラベルを剥がさないでください。
・分解して修理・変更・改造しないでください。
・証明ラベルを剥がしたり、お客様が修理・変更・改造したものは不法無線局と
して法律により罰せられることがあります。
( 空いているコネクターに接続します。）
※すべてのコネクターを使用している場合はフタマタコードを使用して
いずれかの CH か S.BUS2 コネクターに接続してください。
スロットルサーボ
ステアリングサーボ
各テレメトリーセンサー
三又ハブ
はハブやフタマタコード
でまとめて S.BUS2 ポー
トへ接続します。
受信機 LED の状態表示
修理依頼してください。
©FUTABA CORPORATION 2017 年 2 月 初版
温度センサー
回転センサー
電圧センサー
テレメトリーセンサー
赤点灯
緑点灯
赤 / 緑交互点灯
