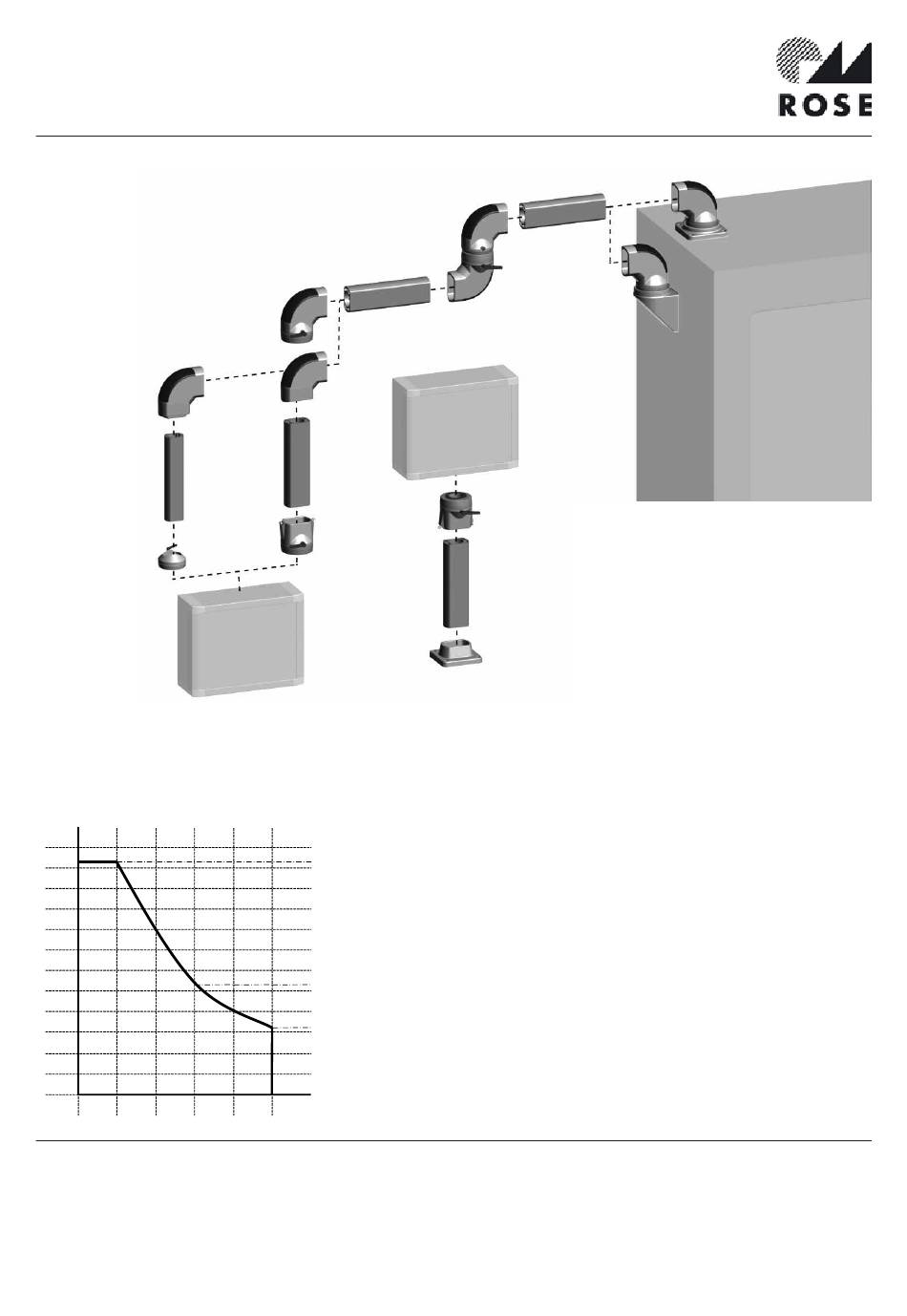

Montageanleitung Geräteträgersystem GTL
Mounting instruction suspension system GTL
5
11
12
Belastungsdiagramm / Load diagram
[N]
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0,5
1
1,5
2
Allgemeiner Hinweis
Bildliche Darstellungen können aufgrund technischer Weiterentwicklung
von gelieferten Produkten abweichen.
Technische Änderungen und Irrtümer vorbehalten.
General information
Due to technical development, visual representations may differ from
delivered products.
Technical modifications and errors excepted.
9
6
4
10
7
1250 N
625 N
416 N
2,5
3
[m]
9
3
7
10
1. Aufsatzgelenk
2. Wandgelenk
3. Zwischengelenk
8
4. Winkel
5. Winkel GTL auf GTN II
6. Winkelkupplung
7. Kupplung
8. Standfuß fest GTL
9. Profil GTL
10. Profil für Kupplung GTL
11. Profil GTN II
12. Kupplung GTN II
1
2
11. Profile GTN II
12. Coupling GTN II
ROSE Systemtechnik GmbH
Erbeweg 13-15
D-32457 Porta Westfalica
Fon +49 571 5041 0
Fax +49 571 5041 6
E-Mail rose@rose-pw.de
Web www.rose-pw.de
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Rose electronics GTL
Summary of Contents for Rose electronics GTL
- Page 1 1. Top mounted joint 2. Wandgelenk 2. Wall hinge 3. Zwischengelenk 3. Intermediate joint 4. Winkel 4. Angle 5. Winkel GTL auf GTN II 5. Angle GTL on GTN II 6. Winkelkupplung 6. Angle coupling 7. Kupplung 7. Coupling 8. Standfuß fest GTL 8.
-
Page 2: Safety Instructions
Sicherheitshinweise Safety instructions Bestimmungsgemäße Verwendung: Use for the intended purpose: Das Geräteträgersystem dient zur horizontalen Positionierung von Dis- The suspension system is used for the horizontal positioning of displays, plays, Monitoren, Steuergehäusen und anderen technischen Ausrüstungen. monitors, control enclosures and other technical devices. Vertical positio- In Kombination mit dem Höhenverstellsystem GTV kann zusätzlich eine ning can also be achieved in combination with the GTV height adjustment vertikale Positionierung realisiert werden. - Page 3 Aufsatzgelenk / Top mounted joint Bestell-Nr. / Order No. 49.62 66 00 einstellbares Drehmoment / adjustable torque ø70 Wandgelenk / Wall hinge Bestell-Nr. / Order No. 49.62 70 00 einstellbares Drehmoment / adjustable torque...
- Page 4 Zwischengelenk / Intermediate joint Bestell-Nr. / Order No. 49.62 67 00 einstellbares Drehmoment / adjustable torque Winkel / Angle Bestell-Nr. / Order No. 49.62 71 00...
- Page 5 Winkel GTL auf GTN II / Angle GTL on GTN II Bestell-Nr. / Order No. 49.62 71 47 Winkelkupplung / Angle coupling Bestell-Nr. / Order No. 49.62 75 00 einstellbares Drehmoment / adjustable torque 60,1...
- Page 6 Kupplung / Coupling Bestell-Nr. / Order No. 49.62 73 00 60,1 einstellbares Drehmoment / adjustable torque Standfuß fest GTL / Stand foot fixed GTL Bestell-Nr. / Order No. 49.62 72 00...
- Page 7 Profil GTL / Profile GTL Profil für Kupplung GTL / Profile for coupling GTL Bestell-Nr. / Order No. Bestell-Nr. / Order No. 49.62 20 01 Standardlänge 0,5 m / standard length 0.5 m 49.62 20 11 Standardlänge 0,5 m / standard length 0.5 m 49.62 20 02...
