Sony VPLL-3050 Operating Instructions

3-867-463-02 (1)
Projection Lens
プロジェクションレンズ
取扱説明書
お買い上げいただきありがとうございます。
この取扱説明書はサービス専用です。
安全のための注意事項を守らないと、
警告
火災や人身事故になることがあります。
レンズの取り付けについて
お客様によるレンズの取り付けは、火災や人身事故につながることがあり
ます。レンズの取り付けについては、お買い上げ店またはソニーのサービ
ス窓口にご依頼ください。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱い
かたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全
にお使いください。お読みになったあとは、いつでも見られるところに必
ず保管してください。
Operating Instructions Manual de instrucciones
Mode d'emploi Istruzioni per l'uso
Bedienungsanleitung
N50
VPLL-3050
Sony Corporation © 1999 Printed in Japan
安全のために
警告表示の意味
この取扱説明書および製品では、次
この表示の注意事項を守らないと、火
のような表示をしています。表示の
災や感電などにより死亡や大けがなど
内容をよく理解してから本文をお読
人身事故につながることがあります。
みください。
注意を促す記号 行為を指示する記号 行為を禁止する記号
下記の注意を守らないと、
死亡や大けが
火災や感電
により、 につながることがあり
ます。
感電にご注意を
• 部品交換の場合は感電の危険があるので電源プラグを抜いてくださ
い。
• 内部には高電圧の部分があり、 通電時においては感電の危険がありま
すので充分にご注意ください。
部品の取り付けや配線の引き回しは元どおりに
レンズの取り付けのために、動かしたハーネスや開放したクランパーな
どは、そのままでは、 発熱部品や高電圧部品および可動部分などに触れ
てけがをする危険がありますので、必ず元どおりにハーネスを引き回
し、 クランパーで元どおりに固定してください。
サービス後は安全点検を
サービスのために取りはずしたネジ、 部品、配線が元どおりになってい
ること、また異物が入っていないことを確認して下さい。またサービス
した箇所の周辺の部品および線材の損傷してしまったところがないか
などを点検してください。
•
感電 ・ 漏電を防ぐために金属部と電源プラグの絶縁チェックを行って
ください。
絶縁チェックの方法
電源コンセントから電源プラグを抜き、電源スイッチを入れます。
500V 絶縁抵抗計を用いて電源プラグのそれぞれの端子と外部露出金属
Ω以上であること。 この値以下のときは
1M
部との間で、絶縁抵抗値が
セットの点検修理が必要です。
レンズをのぞかない
投影中にプロジェクターのレンズをのぞくと強い光が目に入り、 目に悪
影響を与えることがあります。
レンズの取り付け時には安全性を確保する
レンズの取り付け作業は、作業台に置いて行い、 天井つり状態では行わ
ないでください。 けがの原因となります。
Für Kunden in Deutschland
Dieses Produkt kann im kommerziellen und in begrenztem
Maße auch im industriellen Bereich eingesetzt werden.
Dies ist eine Einrichtung, welche die Funk-Entstörung nach
Klasse B besitzt.

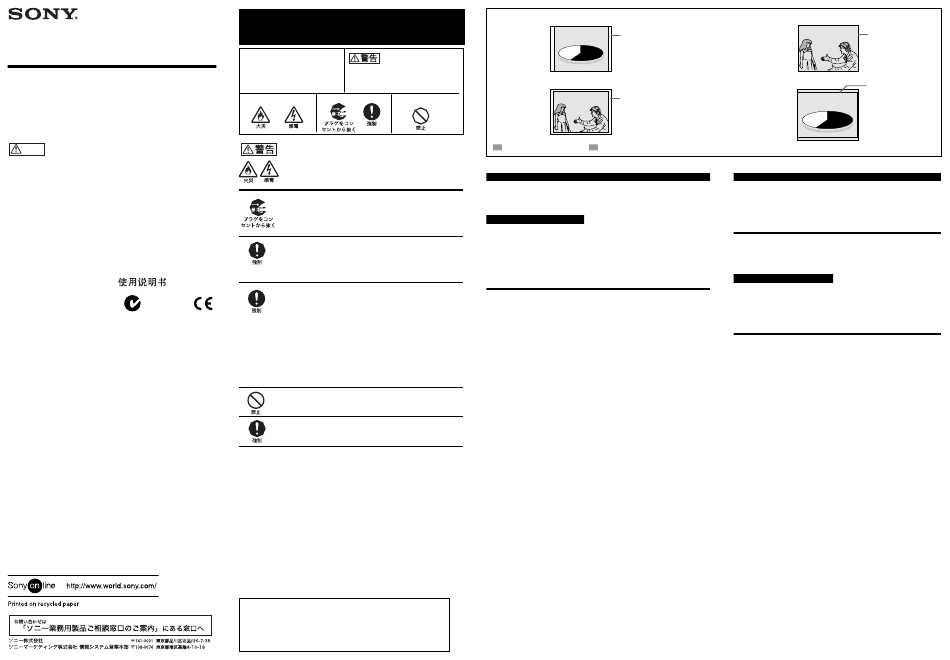

A
1
スクリーン
Sales
Sales
Screen
West 35% West 35%
East 65% East 65%
2
スクリーン
Screen
/ indicates the displayed picture.
は表示される映像を示します。
日本語
VPLL-3050 LCD VPL-FE100J
この は、ソニー プロジェクター
点 （固定） レンズです。
レンズを取り付ける際のご注意
• 取りはずしたレンズまたは取り付けるレンズを置くときは、しっかりし
た水平な台の上に静かに横にして置いてください。レンズ面は傷つきや
すいので取り扱いには充分注意してください。
• レンズ面には手を触れないようにしてください。
主な仕様
長焦点レンズ （固定） F=2.0 f=182.9 mm
電動フォーカス / シフト
投影画面サイズ 80~500 インチ
投影距離 • アスペクト比 5:4 の SXGA 信号を映像が欠けるこ
となく、 4:3 のスクリーンにそのまま表示する場
合 （A - 1） （ アスペクト比 4:3 の信号はスクリーン
より小さく表示されます （A - 2） 。）
100 インチ： 9600 mm
200 インチ： 19180 mm
300 インチ： 28750 mm
• アスペクト比 4:3 のビデオやコンピューターの信
4:3
号を のスクリーンいっぱいに表示する場合
- 5:4 SXGA
（B 1） （ アスペクト比 の
上下がスクリーンからはみ出します （B
100 10250 mm
インチ：
200 20460 mm
インチ：
300 30680 mm
インチ：
158 117 211 mm
最大外形寸法 × × （幅×高さ×奥行き）
3420 g
質量
(1)
付属品 取扱説明書
仕様および外観は、改良のため予告なく変更することがありますが、ご了
承ください。
B
1
2
Sales
Sales
West 35%
West 35%
East 65%
East 65%
English
The VPLL-3050 projection lens is a fixed long focus lens
専用の長焦
designed exclusively for use with the Sony VPL-FE100U/E/M
LCD Projector.
About Lens Attachment
Attaching the lens may cause fire or injury to the person.
Users should request qualified Sony representative to attach
the lens.
Notes on Lens Attachment
• Lenses scratch easily. When handling lenses, always place
them gently on a stable, level surface in a horizontal position.
• Avoid touching the lens surface.
Specifications
Fixed long focus lens
F=2.0 f=182.9 mm (7 1 / inches)
4
Electric focus/shift
Projection picture size
80 to 500 inches
Throwing distance
• When displaying an SXGA signal with a 5:4 aspect
ratio so that the whole picture will be displayed on the
screen with 4:3 aspect ratio (A-1) (A signal with 4:3
信号は映像の
aspect ratio will be displayed smaller than the 4:3
-
2） 。）
screen (A-2).)
100 inches: 9600 mm (378 inches)
200 inches: 19180 mm (755
300 inches: 28750 mm (1132
• When displaying a video or computer signal with a 4:3
aspect ratio to fill the screen with 4:3 aspect ratio (B-
1) (An SXGA signal with a 5:4 aspect ratio will be off
screen at the top and bottom (B-2).)
100 inches: 10250 mm (403
200 inches: 20460 mm (805
300 inches: 30680 mm (1208
Dimensions
× ×
158 117 211 mm
× ×
(6 1 / 4 5 / 8 3 / inches) (w/h/d)
4 8 8
Mass 3420 g (7 lb 8 oz)
Supplied accessories
Operating Instructions (1)
Design and specifications are subject to change without
notice.
スクリーン
Screen
スクリーン
Screen
1
/ inches)
4
1 / inches)
8
5
/ inches)
8
5
/ inches)
8
1 / inches)
8
