Summary of Contents for Novus NVG-002LIB

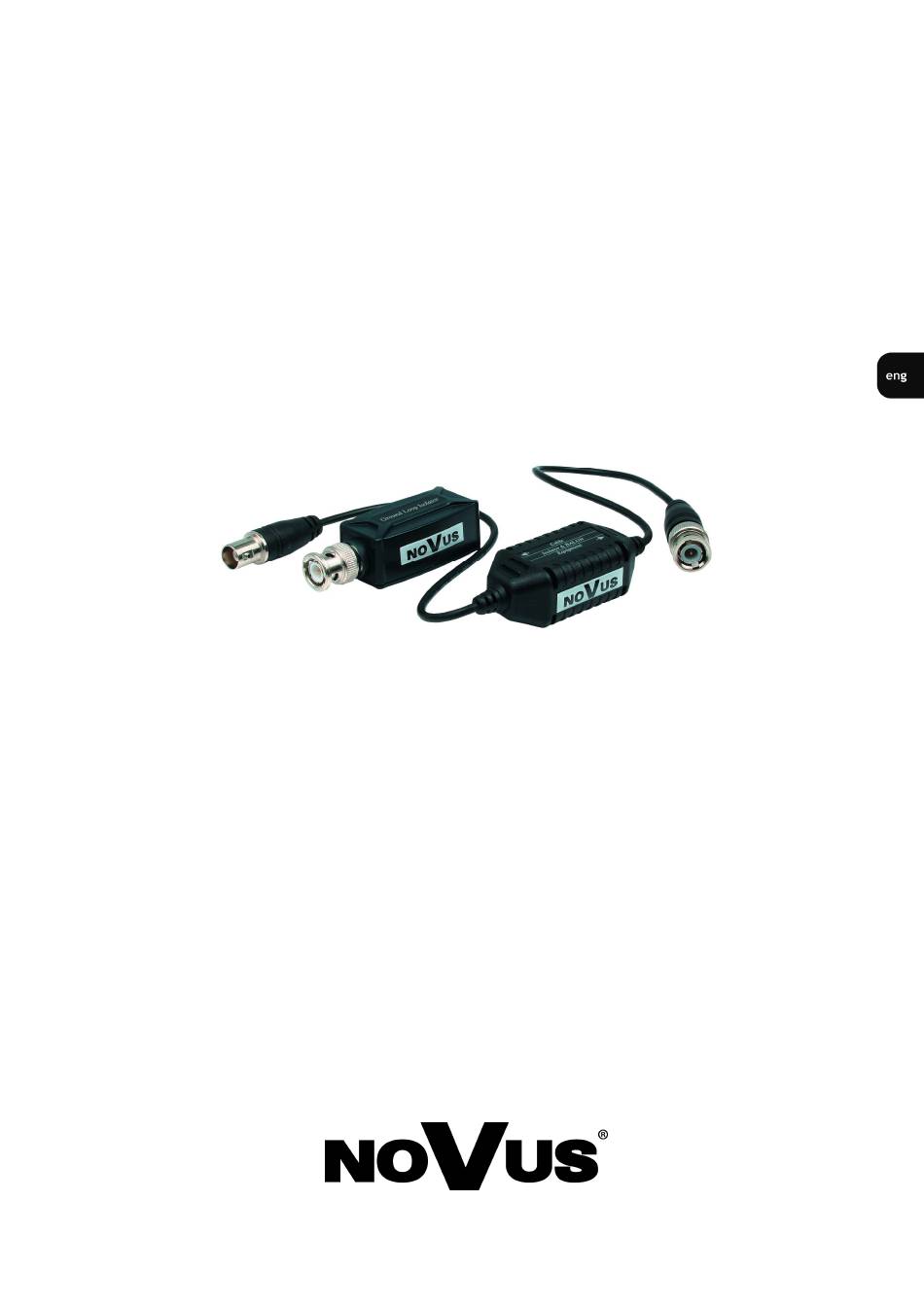

- Page 1 ’s m a n u a l NVG-002LIB NVG-003TLIB NVG-004LIB...
- Page 2 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. I FORMATIO I FORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: •...
- Page 3 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. IMPORTA T SAFEGUARDS A D WAR I GS I FORMACJE WAR I G! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
- Page 4 • If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. MAI CHARACTERISTIC Ground loop isolator for video transmission via coaxial cable (NVG-0002LIB, NVG-004LIB) or twisted-pair video transmission (NVG-003TLIB).
- Page 5 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. SPECIFICATIO 3. SPECIFICATIO Model VG-002LIB VG-003TLIB VG-004LIB Insertion loss 0.5 dB 0-3dB for 10Mhz 0-3dB for 11Mhz Frequency Input resistance Output resistance 600 VDC Breakdown voltage Transient voltage 12 Vsk Impedance adjustment...
- Page 6 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. I STALLATIO 4. I STALLATIO The devices should be installed after ground loops verification. The device should be inserted into the video channel between a camera and the 1st video signal processing or displaying device.
- Page 7 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. OTES All rights reserved © NOVUS Security Sp. z o.o.
- Page 8 NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1. NOVUS Security Sp. z o.o. 431 Pulawska Street, 02-801 Warsaw, Poland phone.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com All rights reserved © NOVUS Security Sp. z o.o. 2009-02-20 ver. 1.1 PG, MK, KN...
- Page 9 ł u g i NVG-002LIB NVG-003TLIB NVG-004LIB...
- Page 10 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 I FORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2004/108/EC. • Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz...
- Page 11 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 UWAGI I OSTRZEŻE IA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
- Page 12 W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się z dystrybutorem. 2. CHARAKTERYSTYKA OGÓL A Separator do stosowania w torze transmisji wizji po kablu koncentrycznym (NVG-002LIB, NVG-004LIB) oraz po skrętce (NVG-003TLIB). Urządzenie pasywne, nie wymaga zasilania. Zapobiega degradacji sygnału wizyjnego w wyniku oddziaływania pętli prądowych.
- Page 13 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 DA E TECH ICZ E 3. DA E TECH ICZ E Model VG-002LIB VG-003TLIB VG-004LIB Tłumienność 0.5 dB wtrąceniowa Charakterystyka 0-3dB dla 10Mhz 0-3dB dla 11Mhz częstotliwościowa Rezystancja wejściowa Rezystancja wyjściowa 600 VDC apięcie przebicia...
- Page 14 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 I STALACJA 4. I STALACJA Urządzenia powinny być zainstalowane po stwierdzeniu istnienia pętli prądowych. Urządzenie powinno zostać wpięte w tor wizyjny pomiędzy kamerą a pierwszym urządzeniem obróbki lub zobrazowania sygnału wizyjnego. Separatory elektroniczne pozwalają rozdzielić obwody o różnych potencjałach masy i tym samym zapobiegają...
- Page 15 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 OTATKI Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
- Page 16 NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. 1.1 NOVUS Security Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o. 2009-02-20 wer. 1.1 PG, MK, KN...
