DEF•COM 3
MONTAGE-INSTRUCTIES
MONTAGE
H O
+
2
80°C
AANSLUITINGEN

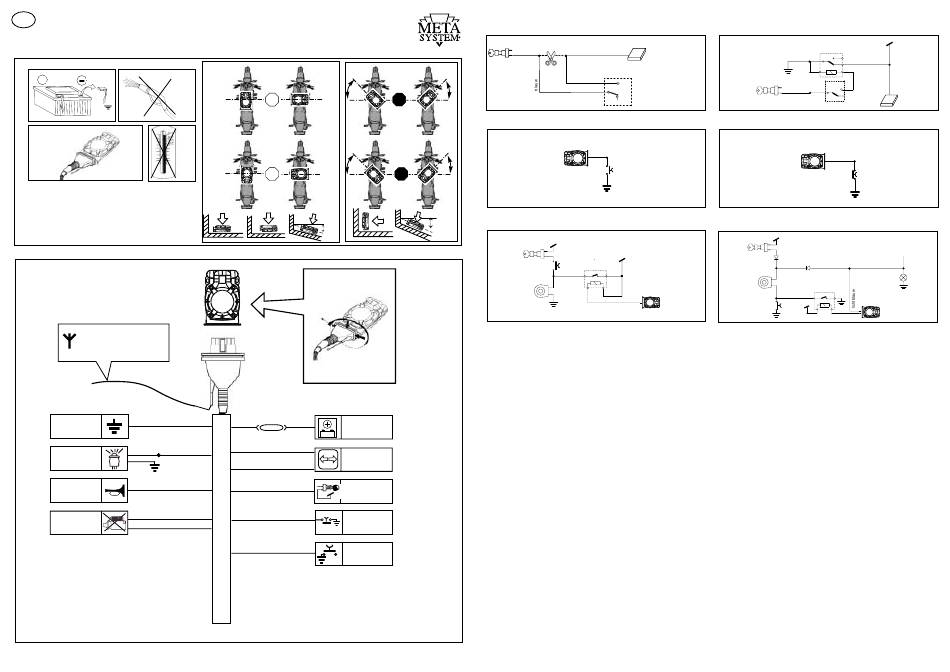

ALGEMEEN SCHEMA
Fig.1
ANTENNE
(niet doorknippen en
niet met de rest van de
bekabeling samenbinden)
Negatieve
ZWART
accu
( - )
ROOD
BLANK
LED
ZWART
Negatieve BRUIN
aansturing
claxonrelais
BLAUW (C)
Motorblokkering
GRIJS (NO)
MotorCycle Alarm
by
OK KO
OK KO
<±45°
zekering
van 15A
installeren
Positief
ROOD
accu
(+12V)
LICHTBLAUW
Richtingaanwijzers
LICHTBLAUW
Positief
ORANJE
contactsleutel
(+15)
GEEL/GROEN
Massa
losschakelende
beveiliging (aan
NC
massa sluiten indien
niet gebruikt)
PAARS Beveiliging door
contact
NO aan massa
MOTORBLOKKERING (FAIL SAFE SYSTEM)
Positieve logica (het relais schakelt over wanneer de centrale uitgeschakeld is en bij +15).
Fig.2
+15
grijs
C
OMTREK BEVEILIGING
Fig.4
paars
>±45° CLAXON MET POSITIEVE AANSTURING - SLEUTELCONTACT
Fig.6
+12V
OORSPRONKELIJKE
CONTACTSLOT
AANSTURING EXTRA
RELAIS
CLAXON
bruin
EINDCONTROLE
Na de installatie uitgevoerd te hebben en de stekker van de bedrading met de alarmcentrale verbonden te hebben, de volgende handelingen
verrichten:
1. verbind de accu van de motorfiets weer;
2. draai de sleutel van de motorfiets in stand ON en dan weer in OFF;
3. nadat er 50 sec. na deze laatste handeling verlopen zijn, wordt de motorblokkering van de diefstalbeveiliging automatisch ingeschakeld: de
richtingaanwijzers knipperen 1 maal kort, de sirene maakt een Beep geluid en de LED begint heel langzaam te knipperen;
4. schakel de diefstalbeveiliging uit met de afstandsbediening: de richtingaanwijzers knipperen 1 maal, de sirene maakt een BEEP geluid en de
LED dooft;
5. start binnen 50 seconden de motorfiets om te controleren of de verbindingen functioneel zijn;
6. na de motor afgezet te hebben en de sleutel van de motorfiets in de stand OFF gedraaid te hebben, binnen 50 sec. de diefstalbeveiliging
met de afstandsbediening inschakelen: de richtingaanwijzers knipperen twee maal, de sirene maakt twee BEEP geluiden en de LED knippert
(kort uit);
7. tijdens de instelperiode van 26 seconden de volgende tests uitvoeren; deze moeten een BEEP geluid veroorzaken als de uitslag positief is:
- draai de sleutel van de motorfiets in de stand ON;
- activeer de eventuele beveiligingsknoppen (opening zadelruimte, verwijdering scheidingsplaten, ...);
- verplaats de motorfiets waardoor de verplaatsingsbeveiliging geactiveerd wordt.
Bij ieder BEEP geluid begint de instelperiode weer opnieuw.
8. Nadat de instelperiode verlopen is knippert de LED omgekeerd (lang uit) en wordt door de activering van één van de beveiligingscontacten,
het omdraaien van de contactsleutel van de motorfiets in stand ON, het verplaatsen ervan een alarmcyclus van 26 seconden veroorzaakt: de
sirene maakt een kenmerkend modulair geluid, de richtingaanwijzers knipperen en de claxon, indien aangesloten, toetert afwisselend. Controleer
of de motorblokkeringsbeveiligingen goed werken tijdens de alarmcyclus.
9. Bij de uitschakeling van de diefstalbeveiliging blijft de LED branden en maakt de sirene een Boop geluid om het alarmgeheugen te signaleren:
voor de decodering van het signaal en voor alle andere kenmerken/programmeringen van het product wordt er verwezen naar de
Gebruikershandleiding.
Fig.3
ontstekingscentrale,
bobine, benzinepomp ...
NO RELAIS
+ 15
centrale DEF-COM
10 AMP
BLOCCHETTO
CONTACTSLOT
NC
CHIAVE
AVVIAMENTO
Fig.5 Indien niet gebruikt de draad aan massa sluiten
TE INSTALLEREN
KNOP
CLAXON MET NEGATIEVE AANSTURING - SLEUTELCONTACT
+12V
Fig.7
+12V
CONTACTSLOT TE INSTALLEREN
DIODEN P600
CLAXON
OORSPRONKELIJKE
AANSTURING
RELE' EXTRA
RELAIS
SUPPLEMENTARE
Vanaf de magneet
87
NO
30
87/A
C
NC
85 86
grijs
NO
C
blauw
NC
BOBINE
RELAIS centrale DEF-COM
geel/groen
TE INSTALLEREN
KNOP
NAAR DE
OORSPRONKELIJKE
AANSTURINGEN
RICHTINGAANWIJZERS
EXTRA
RELAIS
+12V
bruin
