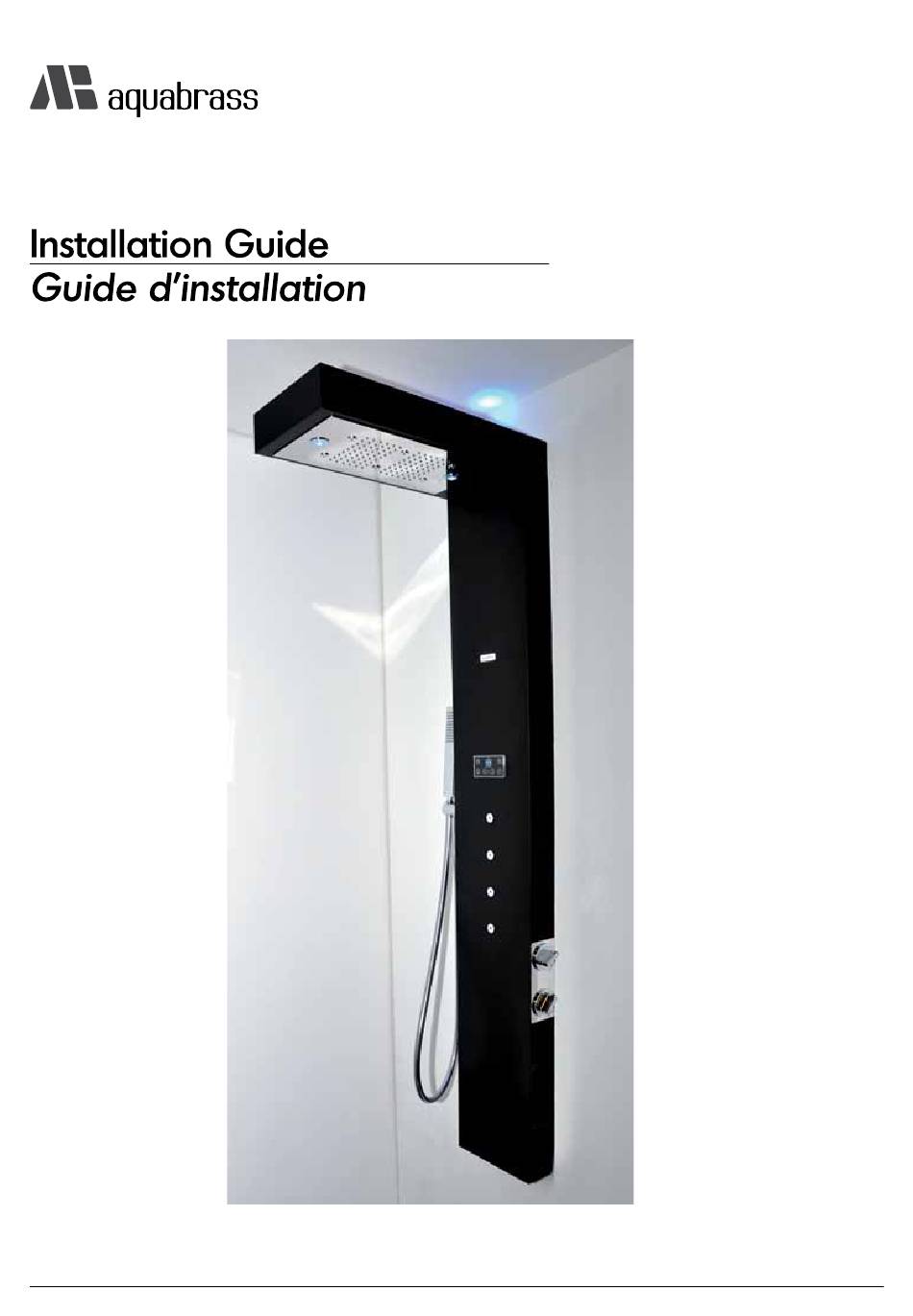

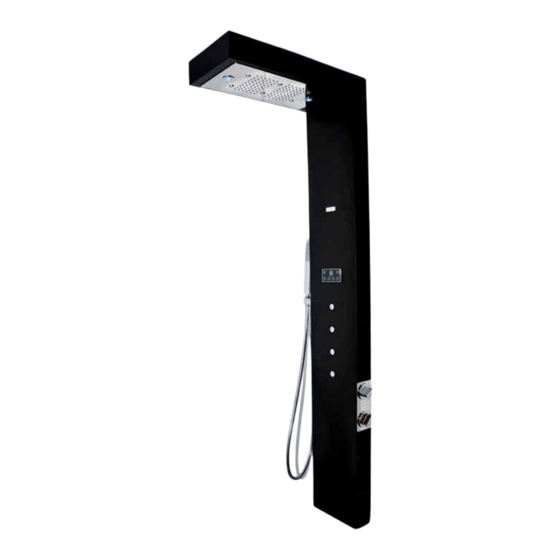

- Page 1 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un aquabrass.com last revision: 12/29/2014...
- Page 2 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un aquabrass.com last revision: 12/29/2014 DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN:...
- Page 3 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un Item Code English Français Item Code English Français ABSC72287 Top cover plate Plaque de couverture ABSP72282 Water inlet connector Connecteur d’entrée d’eau haut ABSP72280 Wall anchor kit Ensemble d’ancrage...
- Page 4 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un [630] [230] 9” 24 3/4” [75] 3” RAINHEAD W / LED TÊTE DE DOUCHE AVEC DEL ELECTRONIC KEY PAD CLAVIER ÉLECTRONIQUE SHUT OFF VALVE BODY JET VALVE D’ARRÊT JETS DE CORP...
- Page 5 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un included connectors G1/2’’ male connecteur inclus G1/2’’ mâle 110V [150mm] C/C [1455] 5 7/8’’ 57 1/4” Finished wall 1/2in copper pipe (x4) [22,5] Bracket (x4) 7/8” 2x4 wall studs (x4) [689] 27 1/8”...
- Page 6 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN RÉVISÉ PAR: Manuel Poirier 72053 VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE DATE:...
- Page 7 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN RÉVISÉ PAR: Manuel Poirier 72053 VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE DATE: 2014-04-10 VUE EXPLOSÉE...
-
Page 8: Female Connector
Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un Female connector Connecteur femelle BLEU Male connector Connecteur mâle Male connector Connecteur mâle BLEU Male connector Connecteur mâle DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN RÉVISÉ... - Page 9 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: AQUABRASS SHOWER COLUMN RÉVISÉ PAR: Manuel Poirier VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE INSTALLATION DETAILS DESSIN ORIGINAL DU FABRICANT...
- Page 10 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un Female connector Male connector Connecteur femelle Connecteur mâle Female connector Male connector Connecteur mâle Connecteur femelle Male connector Female connector Connecteur mâle Connecteur femelle Female connector Male connector Connecteur femelle Connecteur mâle...
- Page 11 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: AQUABRASS SHOWER RÉVISÉ PAR: Manuel Poirier VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE DATE: 2014-04-10 VUE EX DESSIN ORIGINAL DU FABRICANT...
- Page 12 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE P AQUABRASS SHOWER COLUMN DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: RÉVISÉ PAR: Manuel Poirier AQUABRASS SHOWER COLUMN RÉVISÉ PAR: Manuel Poirier VÉRIFIÉ...
- Page 13 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN RÉVISÉ PAR: Manuel Poirier 72053 VÉRIFIÉ PAR: 9805 RUE CLARK DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: MONTRÉAL, QC H3L 2R5...
- Page 14 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un 38° push DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN 72053 RÉVISÉ PAR: Manuel Poirier VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE...
- Page 15 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un DESSIN ORIGINAL DU FABRICANT CLIENT: DESCRIPTION: No. DE PLAN: AQUABRASS SHOWER COLUMN 72053 RÉVISÉ PAR: Manuel Poirier VÉRIFIÉ PAR: 9805 RUE CLARK MONTRÉAL, QC H3L 2R5 VUE ISOMETRIQUE INSTALLATION DETAILS...
- Page 16 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un aquabrass.com last revision: 12/29/2014...
- Page 17 Viva 72053 all-in-one 1/2” thermostatic shower sytem système de douche thermostatique1/2”tout-en-un aquabrass.com last revision: 12/29/2014...
