D.A.S. AXU-WR6412 series User Manual

AXU-WR6412
Introducción
Los soportes de la serie AXU-
WR6412 están diseñados para cajas
WR-6412 y diferentes versiones.
Precauciones de Seguridad
Los tacos suministrados son para
uso en paredes de ladrillo, para
cualquier otro material deberá
proveerse de los tacos adecuados.
D . A . S . A u d i o n o s e
responsabilizará de usos no
recomendados de este soporte, ya sea
la no utilización de los tacos o tornillos
suministrados, o la sujeción de la caja
a superficies que no tengan suficiente
resistencia a la tracción, como son
escayola y yeso, por ejemplo, o a la
falta de resistencia de las estructuras
de las que se suspendan los equipos.
Compruebe periódicamente la
perfecta conservación de los anclajes y
recintos acústicos, sustituyendo los
elementos en los cuales se observen
deterioros. Afloje los tornillos antes de
reorientar las cajas, nunca fuerce los
elementos de volado.
Es altamente recomendable, y en
una gran parte del mundo obligatorio,
asegurar la caja a la estructura
mediante un cable de seguridad
apropiado.
Si tiene cualquier duda, contacte
con un instalador especializado antes
de proceder al montaje.
Garantía
Todos nuestros productos están garantizados por un periodo de 24
meses desde la fecha de compra. Las garantías sólo serán válidas si son por
un defecto de fabricación y en ningún caso por un uso incorrecto del
producto. La reparación en garantía cubre la reposición de las partes
defectuosas. Otros cargos como portes y seguros, son a cargo del
comprador en todos los casos. Para solicitar reparación en garantía es
imprescindible que el producto no haya sido previamente manipulado e incluir
una fotocopia de la factura de compra.
D.A.S. AUDIO S.A.
C/ Islas Baleares, 24 - 46988 - Fuente del Jarro. Valencia - SPAIN - Tel. 96 134 05 25 - Tel. Intl. +34 96 134 08 60 - Fax +34 96 134 06 07
Introduction Instrucciones de montaje
AXU-WR6412 series
The are
designed for enclosures WR-6412 and 1.- Desatornillar los dos tornillos
de la parte superior y los dos tornillos
different versions.
de la parte inferior de la caja. (A)
2.- Posicionar el soporte en la
Safety Precautions
pared y marcar los puntos de anclaje
(B).
Wall plugs provided are to be
3.-
used in brick walls only. For other wall
haciendolo coincidir con los puntos
materials, source the suitable wall plug
marcados anteriormente y anclarlo a la
before use.
pared.
D.A.S. Audio is not responsible
4.- Posicionar la caja entre los
for use other than the recommended
brazos del AXU-WR6412 seleccionando
or whether it be the result of insufficient
la ranura
strength of the support structure. Use
orientacion deseada y teniendo en
only the screws and wall plugs
cuenta el speakon trasero.
supplied on surfaces that will provide
5.- Atornillar sin llegar a fijar la
sufficient support. Do not use on
caja al soporte
surfaces such as plaster, and gypsum.
(A) suministrada.
It is highly recommended and in most
6.- Direccionar la caja en la
parts of the world mandatory, that a
posición
safety cable be used to secure the
apriete de los tornillos (A).
enclosure to the structure.
7.- Las cajas de la serie wr
To ensure optimum safety, the
disponen de dos roscas M10 en la
installation should be checked
parte trasera para cable de seguridad.
thoroughly at regular intervals replacing
(El cable
all deteriorated elements.
suministrado).
Loosen the screws before
8.- Es recomendable atornillar (D)
reorienting the speaker. Never force the
en caso de desear un fijado definitivo
rigging elements.
en la orientación de la caja para
Contact a licensed rigger if there
reforzar la seguridad.
is any doubt.
Contenido
1x AXU
4x tornillos M10x40 DIN 7380
4x arandelas M10 DIN 7980 (grower)
4x arandelas M10 DIN 125A
2x tornillos ø5x25 DIN 7505B
6x tornillos ø8x38 DIN 7976
6x arandelas M8 DIN 125A
6x tacos Nylon nº10
1x llave Allen nº5
1x llave Allen nº6
Warranty
All D.A.S. products are warrantied against any manufacturing defect for a
period of 2 years from date of purchase. The warranty excludes damage
from incorrect use of the product. All warranty repairs must be exclusively
undertaken by the factory or any of its authorized service centers. To claim a
warranty repair, do not open or intend to repair the product. Return the
damaged unit, at shippers risk and freight prepaid, to the nearest service
center with a copy of the purchase invoice.

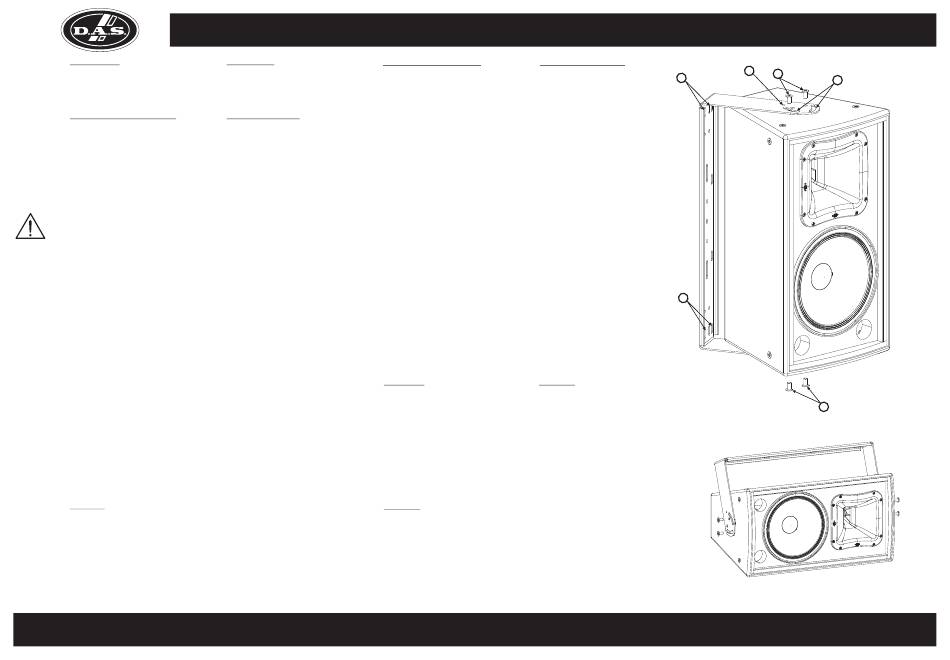

Mounting instructions
1.- Unscrew the two enclosure
top screws and the two lower screws.
(A)
2.- Position the bracket on the
wall and mark the fixing points. (B)
3.- Position the AXU-WR6412 on
AXU-WR6412
Colocar el the marks made before and fix it.
4.- Position
between the bracket arms selecting
the appropriate slot and angle (C)
depending on the desired orientation
and clearance for the rear Speakon
connector.
adecuada (C) para la
5.- Insert the screws supplied (A)
between the enclosure
bracket. Do not tighten yet.
utilizando la tortillería 6.- Aim the enclosure for optimum
coverage and permanently tighten the
screws (A).
7.- Wr series enclosures have two
adecuada y, finalmente,
M10 threads for safety cable which is
not included.
8.- We recommend,
permanent orientation fixing, screw the
de seguridad no esta enclosure on (D).
Contents
1x AXU
4x M10x40 DIN 7380 screws
4x M10 DIN 7980 (grower) washers
4x M10 DIN 125A washers
2x ø5x25 DIN 7505B screws
6x ø8x38 DIN 7976 screws
6x M8 DIN 125A washers
6x n. 10 wall plugs
1x n. 5 Allen wrench
1x n. 6 Allen wrench
MANUAL DEL USUARIO / USER'S MANUAL
D
A
B
the enclosure
and the
for a
B
C
A
www.dasaudio.com
HI_AXU-WR6412_01
