D.A.S. AXU-WR8826-G User Manual

AXU-WR8826
Introducción
El AXU-WR8826 están diseñados
para WR-8826 y diferentes versiones.
Precauciones de Seguridad
Los tacos suministrados son para
uso en paredes de ladrillo, para
cualquier otro material deberá
proveerse de los tacos adecuados.
DAS Audio Group no se
re s p o n s a b i l i z a r á d e u s o s n o
recomendados de este soporte, ya sea
la no utilización de los tacos o tornillos
suministrados, o la sujeción de la caja
a superficies que no tengan suficiente
resistencia a la tracción, como son
escayola y yeso, por ejemplo, o a la
falta de resistencia de las estructuras
de las que se suspendan los equipos.
Compruebe periódicamente la
perfecta conservación de los anclajes y
recintos acústicos, sustituyendo los
elementos en los cuales se observen
deterioros. Afloje los tornillos antes de
reorientar las cajas, nunca fuerce los
elementos de volado.
Es altamente recomendable, y en
una gran parte del mundo obligatorio,
asegurar la caja a la estructura
mediante un cable de seguridad
apropiado.
Si tiene cualquier duda, contacte
con un instalador especializado antes
de proceder al montaje.
Garantía
Todos nuestros productos están garantizados por un periodo de 24
meses desde la fecha de compra. Las garantías sólo serán válidas si son por
un defecto de fabricación y en ningún caso por un uso incorrecto del
producto. La reparación en garantía cubre la reposición de las partes
defectuosas. Otros cargos como portes y seguros, son a cargo del
comprador en todos los casos. Para solicitar reparación en garantía es
imprescindible que el producto no haya sido previamente manipulado e incluir
una fotocopia de la factura de compra.
DAS Audio Group, S.L.
C/ Islas Baleares, 24 - 46988 - Fuente del Jarro. Valencia - SPAIN - Tel. 96 134 05 25 - Tel. Intl. +34 96 134 08 60 - Fax +34 96 134 06 07

Introduction

Instrucciones de montaje
The AXU-WR8826 is designed for
WR-8826 and different versions.
1.- Posicionar el soporte en la
pared y marcar los puntos de anclaje
(A).
2.-

Safety Precautions

haciendolo coincidir con los puntos
marcados anteriormente y anclarlo a la
Wall plugs provided are to be
pared.
used in brick walls only. For other wall
3.- Posicionar la caja entre los
materials, source the suitable wall plug
brazos del AXU-WR8826 seleccionando
before use.
la ranura
DAS Audio Group is not
orientacion deseada y teniendo en
responsible for use other than the
cuenta el speakon trasero.
recommended or whether it be the
4.- Atornillar sin llegar a fijar la
result of insufficient strength of the
caja al soporte
support structure. Use only the screws
(C) suministrada.
and wall plugs supplied on surfaces
5.- Direccionar la caja en la
that will provide sufficient support. Do
posición
not use on surfaces such as plaster,
apriete de los tornillos (C).
and gypsum. It is highly recommended
and in most parts of the world
mandatory, that a safety cable be used
to secure the enclosure to the
structure.
To ensure optimum safety, the
installation should be checked
Contenido
thoroughly at regular intervals replacing
all deteriorated elements.
1x AXU
Loosen the screws before
4x tornillo M10x40 DIN 7380
reorienting the speaker. Never force the
4x arandela M10 DIN 7980 (grower)
rigging elements.
4x arandela M10 DIN 125A
Contact a licensed rigger if there
2x tornillo ø5x25 DIN 7505B
is any doubt.
6x tornillo ø8x38 DIN 7976
6x arandela M8 DIN 125A
6x taco Nylon nº10
1x llave Allen nº5
1x llave Allen nº6

Warranty

All our products are warrantied against any manufacturing defect for a
period of 2 years from date of purchase. The warranty excludes damage from
incorrect or misuse of the product. All warranty repairs must be exclusively
undertaken by the factory or any of its authorized service centers. To claim a
warranty repair, do not open or intend to repair the product. Return the
damaged unit, at shippers risk and freight prepaid, to the nearest service
center with a copy of the purchase invoice.

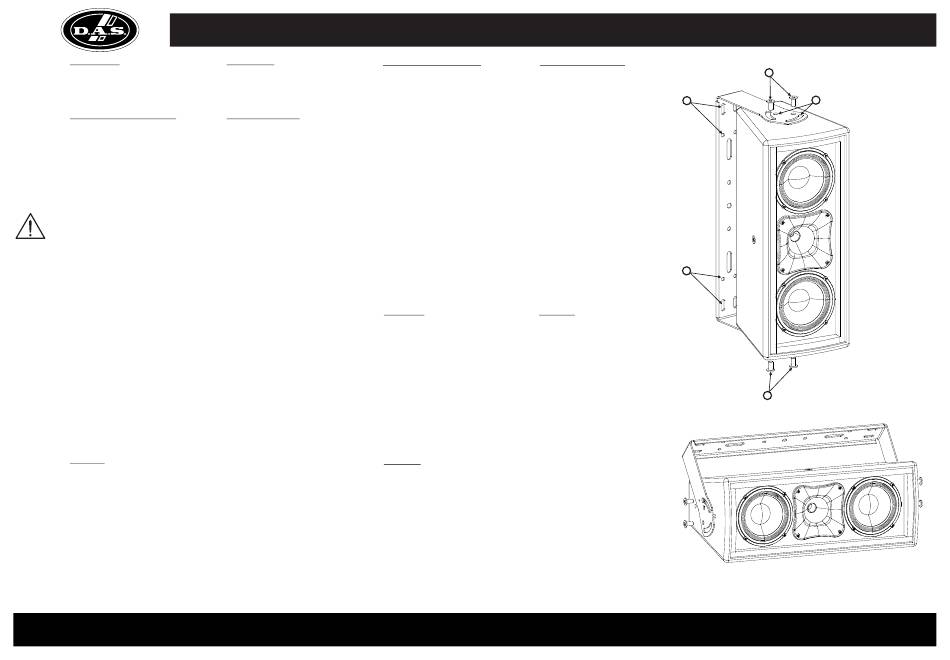

Mounting instructions

1.- Position the bracket on the
wall and mark the fixing points (A).
2.- Position the AXU-WR8826 on
AXU-WR8826
Colocar el the marks made before and fix it.
3.- Position
between the bracket arms selecting
the appropriate slot and angle (B)
depending on the desired orientation
and clearance for the rear Speakon
connector.
adecuada (B) para la
4.- Insert the screws supplied (C)
between the
bracket. Do not tighten yet.
utilizando la tortillería 5.- Aim the enclosure for optimum
coverage and permanently tighten the
screws (C).
adecuada y, finalmente,

Contents

1x AXU
4x M10x40 DIN 7380 screw
4x M10 DIN 7980 (grower) washer
4x M10 DIN 125A washer
2x ø5x25 DIN 7505B screw
6x ø8x38 DIN 7976 screw
6x M8 DIN 125A washer
6x n. 10 wall plug
1x n. 5 Allen wrench
1x n. 6 Allen wrench
MANUAL DEL USUARIO / USER'S MANUAL
A
the enclosure
enclosure and the
A
C
B
C
