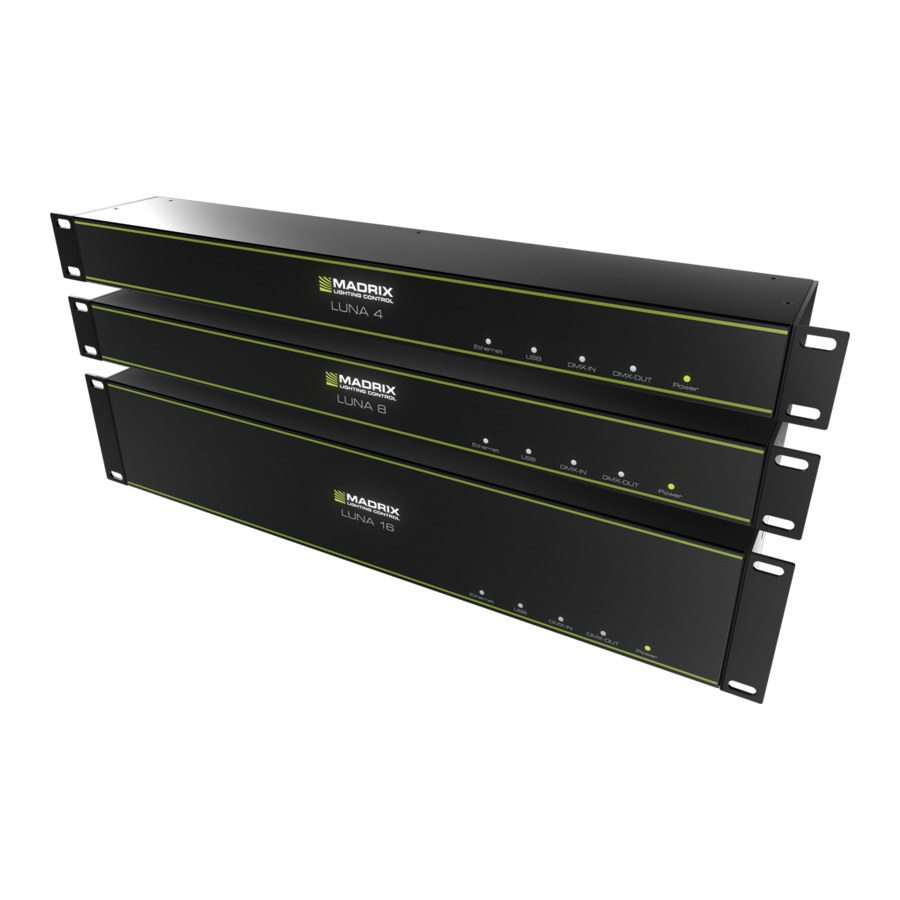

MADRIX LUNA User Manual

Art-net node / usb 2.0 dmx512 interface
Hide thumbs Also See for LUNA:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUNA
Art-Net Node / USB 2.0 DMX512 Interface

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUNA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MADRIX LUNA

Summary of Contents for MADRIX LUNA

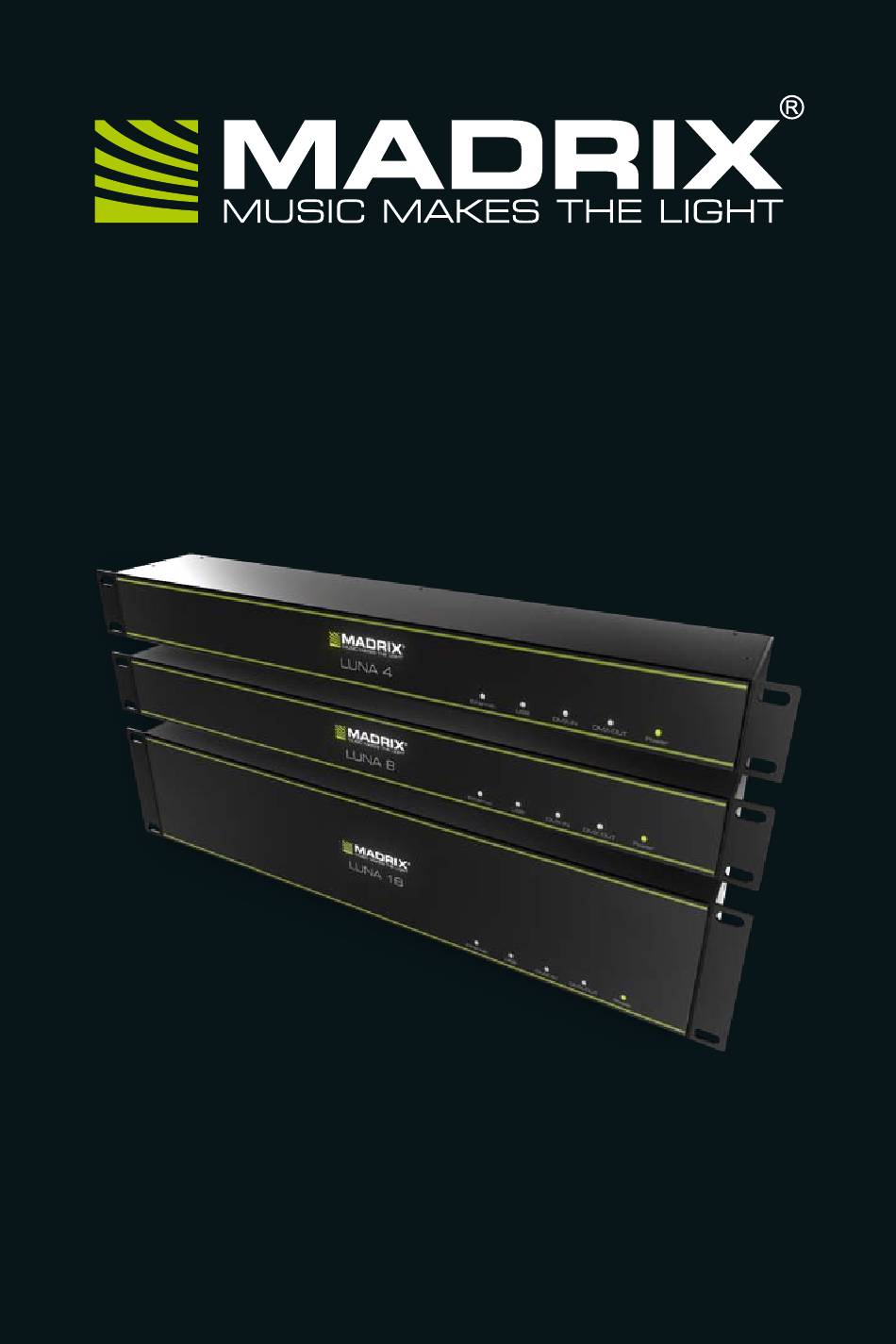

  • Page 1 LUNA Art-Net Node / USB 2.0 DMX512 Interface...
  • Page 2 Please read this guide carefully and thoroughly before using MADRIX ® LUNA. Make sure that you fully understand all information. This MADRIX LUNA Quick Start Guide is available in English and German. ® (The MADRIX software and its user manuals are available in English.) ®...

  • Page 3: Trademark Credits

    Neutrik AG. Art-Net™ ® Designed by and Copyright Artistic Licence Holdings Ltd. All other products mentioned herein may be trademarks of their respective companies. MADRIX ® is a registered trademark of inoage GmbH. Package Contents...
  • Page 4 Safety Instructions And Limited Warranty Two years of limited manufacturer’s warranty are granted to the purchaser of this product. Warranty applies to constructional fault, material defect, or incorrect assembly the manufacturer has caused or is to be held responsible for. Warranty will be void if the interface is opened, modified, damaged through inappropriate handling and wrong usage, damaged through electric current (electricity), or damaged through any other cause.

  • Page 5: Technical Details

    USB 2.0, type B plug Case: Metal enclosure, IP20 Size: 19″ x 1U (LUNA 4 / LUNA 8) | 19″ x 2U (LUNA 16) Dimensions (body only): 76mm x 440mm x 44mm (length by width by height) Dimensions (total): 76mm x 482.6mm x 44mm (length by width by height) Dimensions (LUNA 16): 76mm x 482.6mm x 88mm (length by width by height)

  • Page 6: Power Supply

    Power Supply Be careful when handling the device and electrical power! To supply the unit with power, first connect the provided power cable to the unit (‘Power’) and then to a suitable power outlet. The device works with mains voltage (AC 100-240V)! CAUTION! RISK OF ELECTRICAL SHOCK.
  • Page 7 LUNA 8 is used above as example. ® MADRIX LUNA 4 and MADRIX LUNA 16 have a similar layout and functionality. ® ® 3-Pin And 5-Pin XLR Connector Layout The images below outline the general pin layout of 5-pin and 3-pin XLR ports.

  • Page 8: Web Configuration

    Note: Simply repeat these steps should the process fail. Using Any 3rd-Party Controller Via Art-Net MADRIX LUNA is a standard Art-Net node. Because of this, you can use the ® device with any application, console, or controller that supports Art-Net to...
  • Page 9 LED lighting control software. It is ® recommended to use MADRIX in order to access all features of MADRIX ® ® LUNA, including the USB connection, Art-Net, and MADRIX Sync Mode. ® MADRIX LUNA is fully supported by MADRIX 2.14g, MADRIX 3.2, or higher.
  • Page 10 LUNA TO YOUR PC. ® First, the ‘MADRIX Setup Wizard’ will be launched. Click ‘Next’ to start the installation. You may abort the process at any time by clicking ‘Cancel’. Second, the ‘License Agreement’ will appear. It outlines the terms you are agreeing to when you install the software.

  • Page 11: Operating Modes

    Operating Modes Four main operating modes are available to you when using MADRIX ® - DMX-OUT via Ethernet network (Art-Net) - DMX-OUT via USB - DMX-IN via Ethernet network (Art-Net Remote) - DMX-IN via USB Note: DMX-OUT and DMX-IN can be used at the same time.
  • Page 12 ® is configured. Go to ‘Preferences...’ à ‘Device Manager...’ à ‘Art-Net’. Your MADRIX LUNA device is shown in the list with its IP address. Select your device ® and press ‘Config By Web’. Your default web browser will open automatically.

  • Page 13: Further Information

    ® Further Information Digital documentation files are automatically installed with the MADRIX ® software. More information about the software and how to connect MADRIX ® LUNA is provided in the MADRIX Help And Manual. You can also open the ®...

  • Page 14: Frequently Asked Questions (Faqs)

    Art-Net is recommended for large projects. Use suitable network components to create a network and connect the devices to a network switch. Where do I activate the Sync Mode? The Sync Mode is only available when used with MADRIX . It can be activated ®...
  • Page 15 LUNA – ® Kurzanleitung 2. Edition, Stand: März 2014 Vielen Dank, dass Sie sich für das MADRIX LUNA entschieden haben! ® Bitte lesen Sie sich diese Kurzanleitung aufmerksam und sorgfältig vor der Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben.

  • Page 16: Eingetragene Marken

    ® NEUTRIK ist eine eingetragene Marke der Neutrik AG. Art-Net™: Entwicklung ® und Copyright Artistic Licence Holdings Ltd. Alle anderen genannten Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine ® eingetragene Marke der inoage GmbH. Verpackungsinhalt 1x MADRIX LUNA ®...
  • Page 17 Sicherheitshinweise und Garantie Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder fehlerhafte Montage soweit diese durch den Hersteller verursacht wurden oder er diese zu verantworten hat. Die Garantie erlischt sobald das Gerät geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch Elektrizität oder durch anderweitige Ursachen beschädigt wurde.

  • Page 18: Technische Daten

    USB 2.0, Stecker vom Typ B, Gehäuse: Metallgehäuse, Schutzklasse IP20 Größe: 19″ x 1 HE (LUNA 4 / LUNA 8) | 19″ x 2 HE (LUNA 16) Abmaße (Gehäuse): 76 mm x 440 mm x 44 mm (Länge x Breite x Höhe) Abmaße (Gesamt): 76 mm x 482,6 mm x 44 mm (Länge x Breite x Höhe)
  • Page 19 Stromversorgung Seien Sie vorsichtig beim Umgang mit Strom! Um das Gerät mit Strom zu versorgen, schließen Sie zuerst das mitgelieferte Stromkabel an das Gerät an (“Power”) und stellen Sie danach die Stromversorgung her. ACHTUNG! GEFAHR VOR ELEKTRISCHEN SCHLÄGEN. ÖFFNEN SIE NICHT DAS GERÄT. Anzeige der Status-LEDs Die folgenden Tabellen beschreiben die Funktionen der 5 Status-LEDs.
  • Page 20 4) Status-LED für DMX-OUT (Ausgabe) 9) USB-Anschluss 5) Status-LED für Power (Strom) 10) RJ45-Netzwerkanschluss 11) Stromanschluss Anmerkung: MADRIX LUNA 8 wird an dieser Stelle als Beispiel genutzt. ® MADRIX LUNA 4 und MADRIX LUNA 16 haben einen vergleichbaren Aufbau. ®...

  • Page 21: Zurücksetzen Auf Werkseinstellungen

    Hinweis: Wiederholen Sie die Schritte, sollte der Vorgang fehlschlagen. Nutzung von anderen Zuspielern über Art-Net MADRIX LUNA ist ein standardisierter Art-Net-Node. Deshalb kann das Gerät ® mit sämtlichen Zuspielern, die Art-Net unterstützen, betrieben werden, um Art- Net-Daten über Netzwerk zu senden.

  • Page 22: Unterstützte Betriebssysteme

    LUNA wird ab MADRIX 2.14g, MADRIX 3.2, oder höher voll ® ® ® unterstützt. (Art-Net wird bereits von vorherigen Versionen unterstützt.) Hinweis: Zur Ausgabe von Daten über das MADRIX LUNA wird eine ® Softwarelizenz für MADRIX benötigt (separat erhältlich)! ® PC-Mindestvoraussetzungen für MADRIX ®...
  • Page 23 INSTALLIEREN SIE BITTE DIE SOFTWARE UND TREIBER VON DER CD-ROM BEVOR SIE DAS GERÄT AN DEN PC ANSCHLIESSEN. Zunächst erscheint der “MADRIX Setup Wizard”. Klicken Sie bitte auf “Next”, um die Installation zu beginnen. Der Installationsvorgang kann zu jeder Zeit mit “Cancel”...
  • Page 24 - DMX-Eingabe über Netzwerk (Art-Net Remote) - DMX-Eingabe über USB Hinweis: Die DMX-Ausgabe und DMX-Eingabe stehen gleichzeitig zur Verfügung. Nutzung von Art-Net Das MADRIX LUNA kann über Netzwerk mit der Netzwerkkarte des Computers ® verbunden werden, auf dem die MADRIX -Software genutzt wird. Daten ®...
  • Page 25 Nutzung der DMX-Ausgabe über USB MADRIX LUNA kann direkt über USB mit dem Computer verbunden werden, ® auf dem MADRIX genutzt wird. Daten werden über USB zum Gerät und intern ® zu den XLR-Buchsen für die DMX-Ausgabe gesendet (“DMX 1 – DMX 4/8/16”).

  • Page 26: Weiterführende Informationen

    Arbeitens mit MADRIX durch die Taste “F1” auf der Tastatur oder über das ® Menü “Help” à “Help…” aufgerufen werden. Aktuelle Versionen dieser Kurzanleitung sowie Software-Updates für MADRIX ® inkl. Treiber und aktueller Versionen der Handbücher, sind im Internet erhältlich unter http://www.madrix.com...

  • Page 27: Häufig Gestellte Fragen (Faqs)

    Dieser Modus ist nur in MADRIX verfügbar. Er kann im Menü “Preferences...” ® à “Device Manager...” à “Art-Net” à “Sync...” aktiviert werden. Kann ich andere Zuspieler an Stelle von MADRIX benutzen? ® Ja. Wenn Sie das Gerät als reinen Art-Net-Node nutzen möchten, ist die Verwendung mit anderen Zuspielern möglich.
