MADRIX LUNA Quick Start Manual

Hide thumbs Also See for LUNA:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
LUNA
Quick Start Guide & T echnical Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUNA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MADRIX LUNA

Summary of Contents for MADRIX LUNA

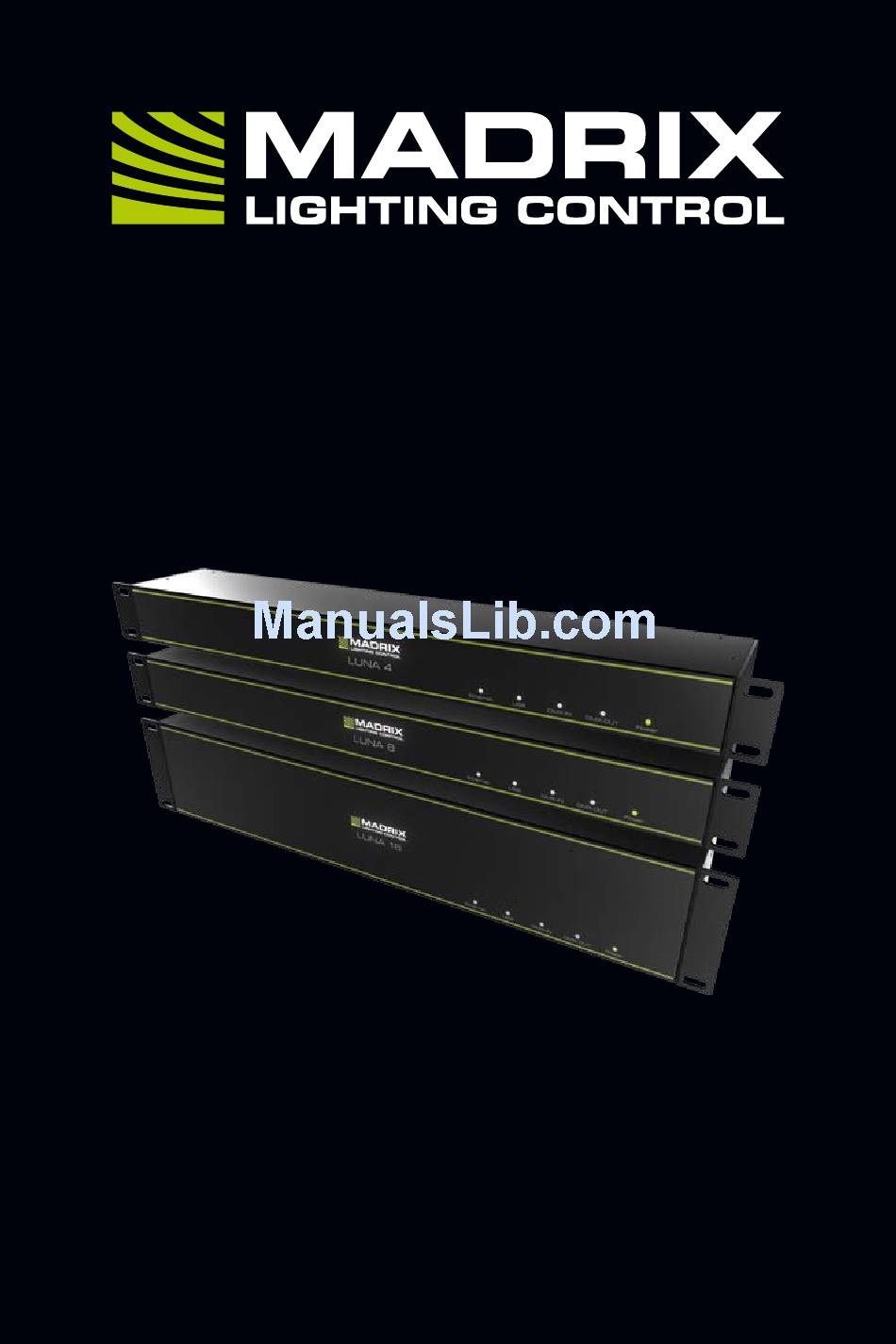

  • Page 1 LUNA Quick Start Guide & T echnical Manual...
  • Page 2 Please read this guide carefully and thoroughly before using MADRIX ® LUNA. Make sure that you fully understand all information. This MADRIX LUNA Quick Start Guide is written in English and German. ® (Diese Kurzanleitung wurde in englischer und deutscher Sprache verfasst.) Developed and made in Germany.

  • Page 3: Trademark Credits

    Neutrik AG. Art-Net™ – ® Designed by and Copyright Artistic Licence Holdings Ltd. All other products mentioned herein may be trademarks of their respective companies. MADRIX ® is a registered trademark of inoage GmbH. Package Contents...
  • Page 4 Safety Instructions And Limited Warranty Two years of limited manufacturer’s warranty are granted to the purchaser of this product. Warranty applies to constructional fault, material defect, or incorrect assembly the manufacturer has caused or is to be held responsible for. Warranty will be void if the interface is opened, modified, damaged through inappropriate handling and wrong usage, damaged through overvoltage, or damaged through any other cause.

  • Page 5: Technical Specifications

    USB 2.0, type B plug Case: Metal enclosure, IP20 Size: 19″ x 1U (LUNA 4 / LUNA 8) | 19″ x 2U (LUNA 16) Dimensions (body only): 76 mm x 440 mm x 44 mm (length x width x height) Dimensions (total): 76 mm x 482.6 mm x 44 mm (length x width x height)

  • Page 6: Power Supply

    Power Supply Be careful when handling the device and electrical power! To supply the unit with power, first connect the provided power cable to the unit (‘Power’) and then to a suitable power outlet. The device uses mains voltage (AC 100 V – 240 V)! CAUTION! DO NOT OPEN THE UNIT.
  • Page 7 LUNA 8 is used above as example. ® MADRIX LUNA 4 and MADRIX LUNA 16 have a similar layout and functionality. ® ® 3-Pin And 5-Pin XLR Connector Layout The images below outline the general pin layout of 5-pin and 3-pin XLR ports.

  • Page 8: Web Configuration

    Please note: Simply repeat these steps should the process fail. Using Any 3rd-Party Controller Via Art-Net MADRIX LUNA is a standard Art-Net node. Because of this, you can use the ® device with any application, console, or controller that supports Art-Net.
  • Page 9 It is recommended to use the MADRIX Software in order to access all features ® of MADRIX LUNA, including the USB connection, Art-Net, and Sync Mode. ® Please note: In order to distribute data via MADRIX LUNA using MADRIX ®...
  • Page 10 ‘Browse...’ to choose a location and then click ‘Install’. The installation process may take a few minutes. Sixth, when the ‘Installation Complete’ window appears, click ‘Next >’. Seventh, uncheck ‘Run MADRIX’ and then click ‘Finish’ to complete the installation process.

  • Page 11: Operating Modes

    Operating Modes Four main operating modes are available to you when using MADRIX ® • DMX-OUT via Ethernet network (Art-Net) • DMX-OUT via USB • DMX-IN via Ethernet network (Art-Net Remote) • DMX-IN via USB Please note: DMX-OUT and DMX-IN can be used at the same time.
  • Page 12 XLR output ports (‘DMX 1 – DMX 4/8/16’). Follow these quick steps to configure USB output in MADRIX ® Step 1) Connect LED controllers/fixtures to the XLR ports of MADRIX LUNA. ® Step 2) Connect MADRIX LUNA to power.

  • Page 13: Fcc Declaration Of Conformity

    Updates And Further Information Digital documentation files are automatically installed with MADRIX . More ® information about the software and how to connect MADRIX LUNA is provided ® in the MADRIX Help And Manual. You can access this user manual by pressing ®...

  • Page 14: Frequently Asked Questions (Faqs)

    Can I use other controllers apart from MADRIX to control fixtures? ® Yes. When using MADRIX LUNA as a standard Art-Net node, you can use ® it in combination with other software applications, consoles, and controllers. Do I need a MADRIX...
  • Page 15 LUNA – ® Kurzanleitung & Technisches Handbuch 5. Edition – July 2017 Vielen Dank, dass Sie sich für das MADRIX LUNA entschieden haben! ® Bitte lesen Sie sich diese Kurzanleitung aufmerksam und sorgfältig vor der Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben.
  • Page 16 ® NEUTRIK ist eine eingetragene Marke der Neutrik AG. Art-Net™: Entwicklung ® und Copyright Artistic Licence Holdings Ltd. Alle anderen genannten Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine ® eingetragene Marke der inoage GmbH. Lieferumfang 1x MADRIX LUNA ®...
  • Page 17 Sicherheitshinweise und Garantie Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder fehlerhafte Montage soweit diese durch den Hersteller verursacht wurden oder er diese zu verantworten hat. Die Garantie erlischt sobald das Gerät geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch Elektrizität oder durch anderweitige Ursachen beschädigt wurde.

  • Page 18: Technische Daten

    USB 2.0, Stecker vom Typ B Gehäuse: Metallgehäuse, Schutzklasse IP20 Größe: 19″ x 1 HE (LUNA 4 / LUNA 8) | 19″ x 2 HE (LUNA 16) Abmaße (Gehäuse): 76 mm x 440 mm x 44 mm (Länge x Breite x Höhe) Abmaße (Gesamt): 76 mm x 482,6 mm x 44 mm (Länge x Breite x Höhe)
  • Page 19 Spannungsversorgung Seien Sie vorsichtig beim Umgang mit Strom! Um das Gerät mit Spannung zu versorgen, schließen Sie zuerst das mitgelieferte Stromkabel an das Gerät an (“Power”) und stellen Sie danach die Spannungsversorgung her. ACHTUNG! ÖFFNEN SIE NICHT DAS GERÄT. GEFAHR VOR ELEKTRISCHEN SCHLÄGEN. Anzeige der Status-LEDs Die folgenden Tabellen beschreiben die Funktionen der 5 Status-LEDs.
  • Page 20 4) Status-LED für DMX-OUT (Ausgabe) 9) USB-Anschluss 5) Status-LED für Power (Strom) 10) RJ45-Netzwerkanschluss 11) Stromanschluss Anmerkung: MADRIX LUNA 8 wird an dieser Stelle als Beispiel genutzt. ® MADRIX LUNA 4 und MADRIX LUNA 16 haben einen vergleichbaren Aufbau. ®...

  • Page 21: Zurücksetzen Auf Werkseinstellungen

    IP-Adresse 10.0.0.1 / Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des MADRIX LUNA ein. (Zu finden auf der Rückseite des LUNA.) ® Schritt 4) Das Fenster für die Konfiguration (IP-Adresse, usw.) öffnet sich. Zurücksetzen auf Werkseinstellungen Führen Sie folgende Schritte für ein Zurücksetzen auf Werkseinstellungen aus:...

  • Page 22: Unterstützte Betriebssysteme

    Nutzung der MADRIX -Software ® Für den Zugang zu allen Funktionen des Gerätes (inkl. der USB-Verbindung, Art-Net und Synchronisationsmodus) wird es empfohlen, die MADRIX ® Software zu nutzen. Hinweis: Zur Ausgabe von Daten über das MADRIX LUNA wird eine ®...
  • Page 23 “MADRIX”, “Treiber für MADRIX-Geräte” sowie “Treiber für MADRIX KEY” müssen ausgewählt sein (Häkchen gesetzt), da sie für den Gebrauch des LUNA nötig sind. Bestätigen Sie mit “Weiter >”. Im fünften Fenster “Zielverzeichnis auswählen” wird nach dem Installationsort gefragt. Bitte wählen Sie einen Ort auf Ihrer Festplatte mit Hilfe von “Durchsuchen...”...
  • Page 24 • DMX-Eingabe über Netzwerk (Art-Net Remote) • DMX-Eingabe über USB Hinweis: DMX-Ausgabe und DMX-Eingabe stehen gleichzeitig zur Verfügung. Nutzung von Art-Net Das MADRIX LUNA kann über Netzwerk mit der Netzwerkkarte des Computers ® verbunden werden, auf dem die MADRIX -Software genutzt wird. Daten ®...
  • Page 25 Nutzung der DMX-Ausgabe über USB MADRIX LUNA kann direkt über USB mit dem Computer verbunden werden, ® auf dem MADRIX genutzt wird. Daten werden über USB zum Gerät und intern ® zu den XLR-Buchsen für die DMX-Ausgabe gesendet (“DMX 1 – DMX 4/8/16”).

  • Page 26: Hilfe Und Support

    Aktualisierungen und weitere Informationen Weitere Handbücher werden automatisch mit der MADRIX -Software installiert ® und somit digital bereitgestellt. Mehr Informationen finden sich im MADRIX ® Help And Manual, dem Handbuch zur Software. Es kann während des Arbeitens mit MADRIX durch die Taste “F1” auf der Tastatur, über das Menü “Hilfe” à...

  • Page 27: Häufig Gestellte Fragen

    Dieser kann in der MADRIX -Software im Menü “Systemeinstellungen...” ® à “Geräteverwaltung...” à Reiter “Art-Net” aktiviert werden. Kann ich andere Zuspieler an Stelle von MADRIX benutzen? ® Ja. Wenn Sie das Gerät als reinen Art-Net-Node nutzen möchten, ist die Verwendung mit anderen Zuspielern möglich.
  • Page 28 www.madrix.com...
