Rev-A-Shelf 445 Series Installation Instructions

Instructions d'Installation de
la série 445 de rangement
de toilette

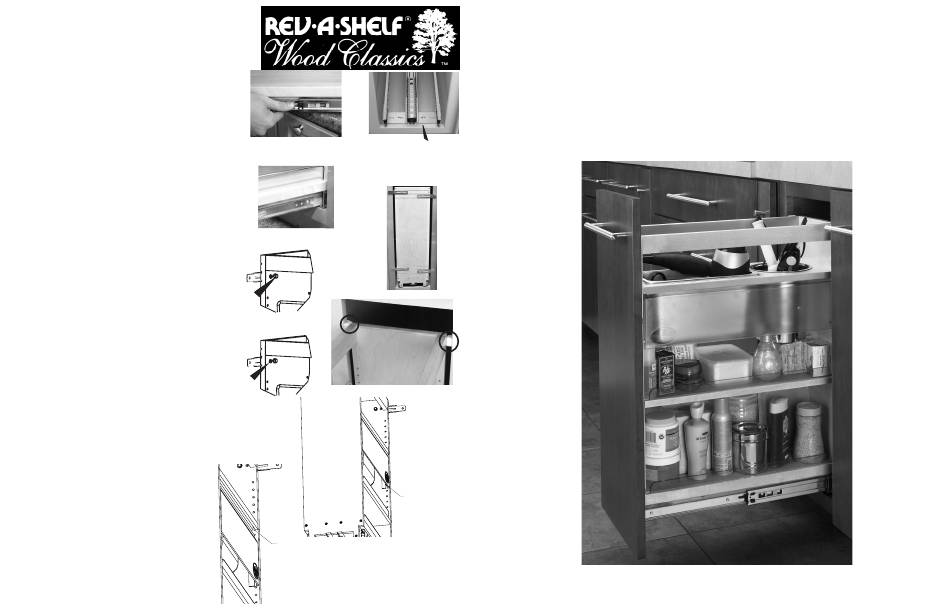

1.
Dégager l' e nsemble de glissières de l'armoire
de la base coulissante en
appuy ant sur les leviers de dégagement
des deux glissières verticales et en retirant
la base de l' e nsemble de glissières
(voir figure 1).
2. Centrer l' e nsemble de glissières de l'armoire
sur le fond de l'armoire à 22 mm (7/8 po)
du rebord extérieur avant de
l'armoire (voir figure 2).
3.
Attacher l' e nsemble de glissières de
l'armoire au fond de l'armoire avec les
vis fournies.
4. Engage Product Slide Assembly to Cabinet
Slide Assembly (voir figure 3).
5.
Attacher la porte à la base.
Remarque. Utiliser les supports de montage
de porte réglables pour faciliter le
montage sur la partie épaisse de la porte
(voir figure 4).
6.
De'tachez l'T-E' c rou qui maintient le devant
du module aux glissières. (voir figure 5).
7.
Serrer les vis de réglage (poussant ainsi le
support de montage vers l' e xtérieur) jusqu'à
ce que le module se trouve dans la position
désirée. (voir figure 6).
8. Serrer l'T-E' c rou vis centrale pour bloquer le
module contre les vis de réglage. (voir figure 5).
9. Utilisé le roulement fourni pour l'alignement
approprié. (voir figure 7).
10.
Pour ajuster les tablettes, vous devez d'abord
enlever la barre latérale de la tablette du haut.
10a. Retirer tout d'abord les goupilles de
tablettes du dessous de la barre.
(voir figure 8).
10b. Après avoir retiré les goupilles du bas, les
barres latérales peuvent être glissées hors
de la rainure sous la tablette.
(voir figure 9).
fig. 1
Rebord avant du support
de montage des glissières
de l'armoire
[7/8"] = 22 mm
fig. 3
T-Écrou
fig. 5
Vis pour
fig. 7
l'adjustement
fig. 6
fig. 8
Retirer les goupilles de
dessous du couvercle
fig. 9
Quand les goupilles sont
enlevées, la barre latérale
glissera dans et en dehors de
la rainure sous la tablette. La
tablette peut maintenant être
ajustée à une autre position.

Installation Instructions

Instrucciones de Instalación
Instructions d'Installation
fig. 2
fig. 4
tablettes des deux
extrémités du
en acrylique.
I-445
445 Series Grooming Organizer
Serie 445 Organizador Personal
de la série 445 de rangement de toilette
Rev-A-Shelf , LLC
• 2409 Plantside Drive
Jeffersontown, KY 40299 • 800-626-1126 • www.rev-a-shelf.com
05/08
