Beschreibung und Betriebsanleitung
Optischer Video-Empfänger
Description and Operating Instructions
Optical Video Receiver
OEV 801-E BFOC
Bestell-Nr. / Ord. code
933 798-021
OEV 801-E FSMA
Bestell-Nr. / Ord. code
933 798-001
Störsichere Video-Signalübertragung
Signalbandbreite 80 MHz
Bildunabhängige Regelautomatik
19"-Einschubkarten
Optische Anschlüsse:
®
Bauform BFOC 2,5 (ST
) oder FSMA
Interference-free video signal transmission
Signal bandwidth 80 MHz
Image-independent automatic control
19" plug-in cards
Optical connections:
®
Type BFOC 2,5 (ST
) or FSMA
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hirschmann OEV 801-E BFOC
Summary of Contents for Hirschmann OEV 801-E BFOC

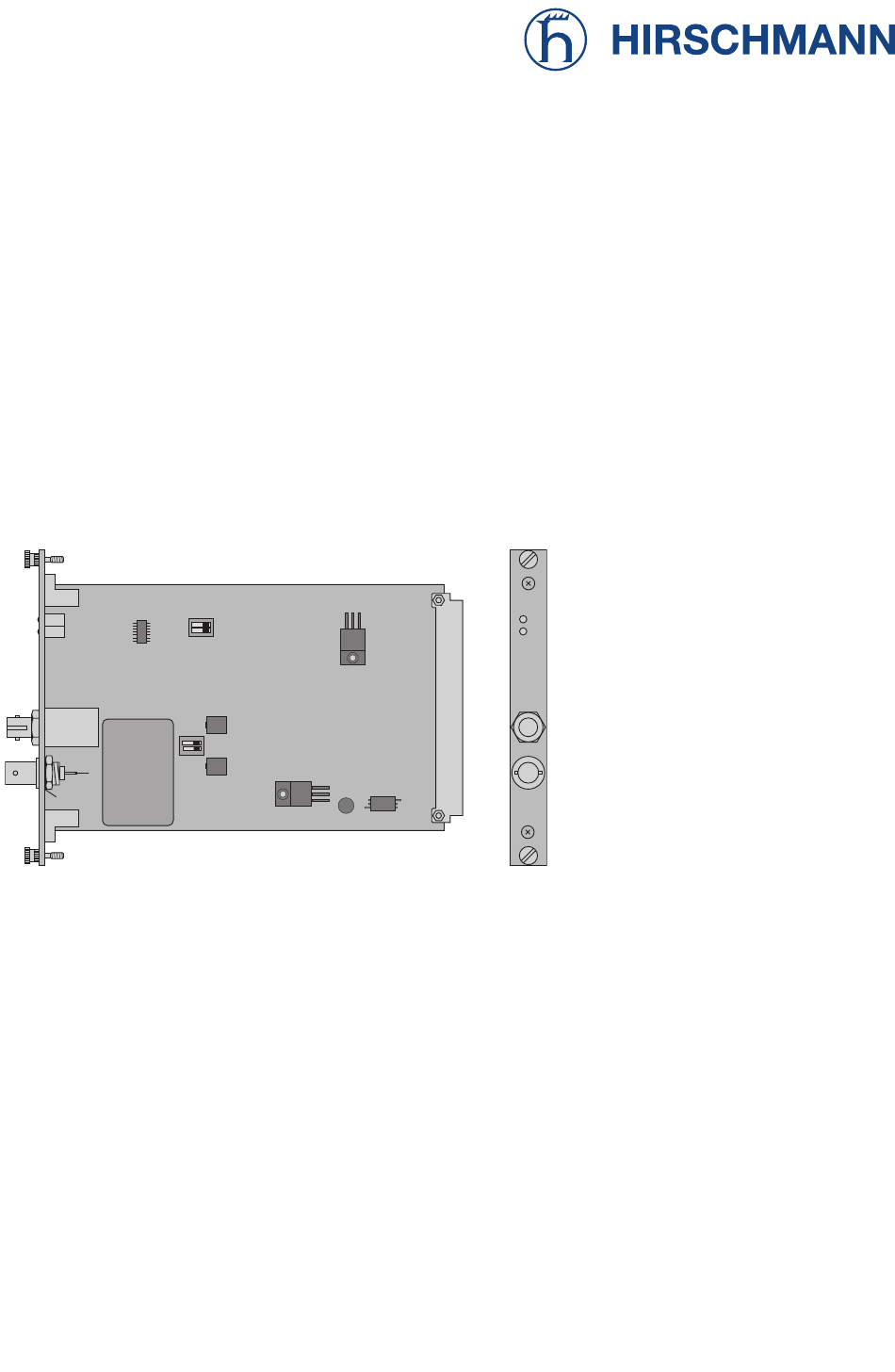

- Page 1 Beschreibung und Betriebsanleitung OEV 801-E BFOC Bestell-Nr. / Ord. code Optischer Video-Empfänger 933 798-021 Description and Operating Instructions OEV 801-E FSMA Optical Video Receiver Bestell-Nr. / Ord. code 933 798-001 Störsichere Video-Signalübertragung Signalbandbreite 80 MHz Bildunabhängige Regelautomatik 19"-Einschubkarten Optische Anschlüsse: ®...
- Page 2 GM-Eintragung. Die Geräte erfüllen folgende Normen und – Ausbildung oder Unterweisung bzw. Berech- Standards: © Hirschmann Electronics GmbH & Co. KG tigung, Stromkreise und Geräte bzw. Systeme – EN 61000-6-2:1999 Fachgrundnorm – 2003 gemäß den aktuellen Standards der Sicher- Störfestigkeit Industriebereich...
-
Page 3: Led-Anzeigen
Beschreibung Der Optische Video-Empfänger OEV 801-E … Video- Optisches dient zur Übertragung eines Video-Signals Normschnitt- Video- über Quarzglas-LWL. stelle Signal Er empfängt die optischen Signale der Sender Opto-elektrischer OSVR 80M2-E … , OSVC 01…, OSV 052 … Wandler Regelung oder OSVR 150M-PCI64 … und bereitet sie elektrisch auf. - Page 4 Kombinationsmöglichkeiten Kombination mit Sender OSVR 80M2-E … OSVC 01 … OSV 052 … OSVR 150M-PCI64 … Überbrückbare Entfernung mit 3 dB Systemreserve / Streckendämpfung – mit Faser G 50/125 µm (3,0 dB/km) 1300 m 1200 m / 1300 m 1000 m 7dB (A) 6,5 dB 7 dB (A)
-
Page 5: Technische Daten
Technische Daten OEV 801-E BFOC OEV 801-E FSMA Betriebsspannung 17,6 V bis 24 V Stromaufnahme 150 mA Elektrische Schnittstelle Ausgangsspannung an 75 Ω bei einem Bild mit Weissanteil Ausgangswiderstand 75 Ω Obere Grenzfrequenz (–3 dB) 80 MHz Dachschräge (horizontal und vertikal) <... - Page 6 Notes on CE identification – trained in providing first aid. © Hirschmann Electronics GmbH & Co. KG 2003 The devices comply with the All Rights Reserved regulations of the following European...
-
Page 7: Led Indicators
Description The Optical Video Receiver OEV 801-E … Standard Optical serves to transmit a video signal via quartz video video glass optical fiber. interface signal It receives the optical signals of transmitters Opto-electric OSVR 80M2-E … , OSVC 01…, OSV 052 … or converter Control OSVR 150M-PCI64 …... - Page 8 Combination possibility Combination with transmitter OSVR 80M2-E … OSVC 01 … OSV 052 … OSVR 150M-PCI64 … Transmission distance at 3 dB system reserve / line attenuation – with fiber G 50/125 µm (3.5 dB/km) 1300 m 1200 m / 1300 m 1000 m 7dB (A...
-
Page 9: Technical Data
Technical data Type OEV 801-E BFOC OEV 801-E FSMA Operating voltage 17.6 V to 24 V Current consumption 150 mA Electrical interface Output voltage at 75 Ω in the case of an image with white content Output impedance 75 Ω... - Page 12 Hirschmann Electronics GmbH Automation and Network Solutions Stuttgarter Strasse 45 - 51 72654 Neckartenzlingen Germany/Allemagne Tel.: ++49 / 1805/ 14-1538 Fax: ++49 / 7127/ 14-1551 E-Mail: ans-support@hirschmann.de Technische Änderungen vorbehalten Internet: http://www.hirschmann.com Right of technical modification reserved 039 108-001-05-0403 Printed in Federal Republic of Germany...
