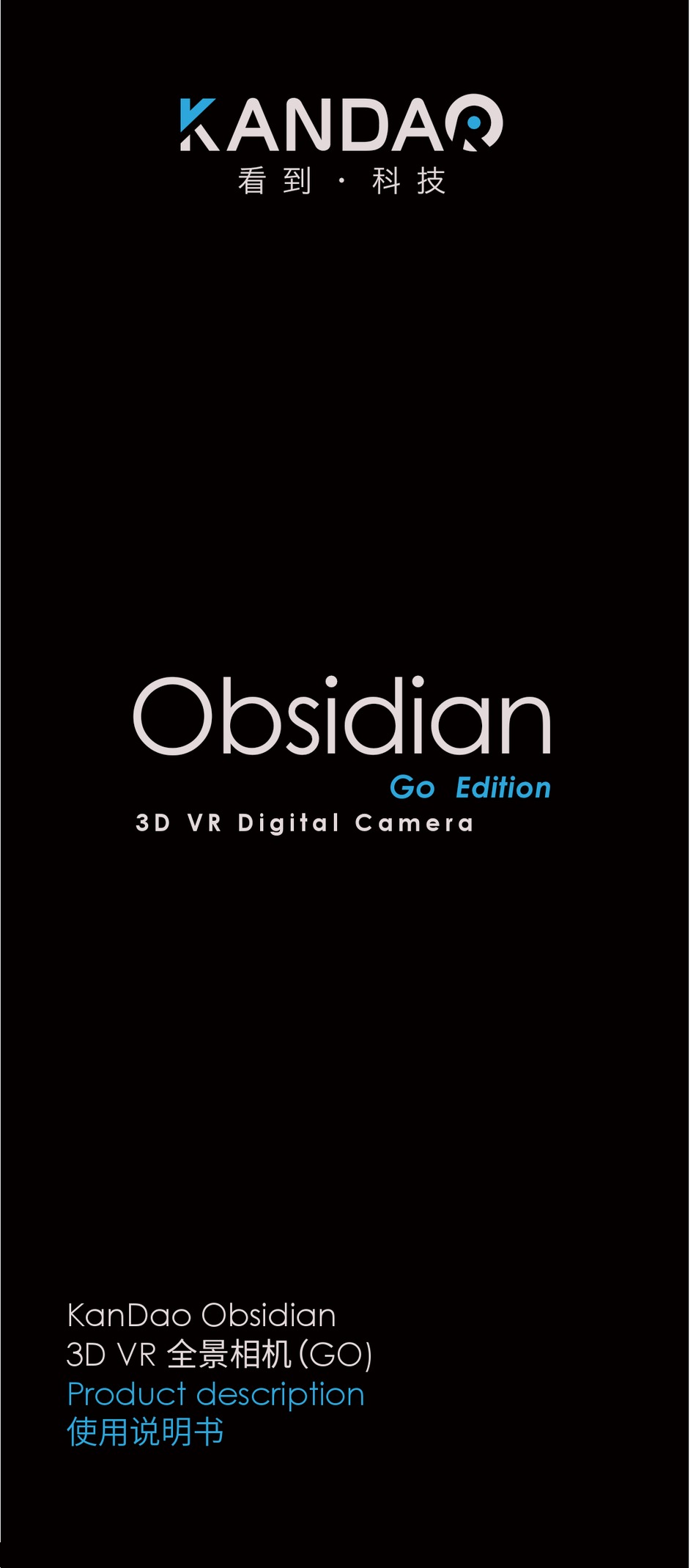

- Page 1 3 D V R D i g i t a l C a m e r a KanDao Obsidian 3D VR 全景相机 （GO) Product description 使用说明书...
- Page 2 K a n D a o O b s i d i a n G o 3 D V R D i g i t a l C a m e r a...
- Page 3 中文产品说明 目录 一、 部件介绍 1.1 3D VR 全景相机 1.2 相机规格参数 1.3 标准配件 二、 入门指南 2.1 插入相机电池 2.2 插入存储卡 2.3 开启或关闭相机 2.4 使用相机拍照或录影 使用设备前， 请仔细阅读本说明书...
- Page 4 一、 部件介绍 1.1 3D VR 全景相机 closed...
- Page 5 1. 电源指示灯 7. 麦克风 2. 电源键 8. 镜头 3. 拍照键 9. 电池室盖 4. 录像键 10. Zoom收音接口 5. 工作状态指示灯 11. Micro USB接口 6. TF卡插座 12. 三脚架快装板接口 13. 12V外接电源接口...
- Page 6 1.2 相机规格参数 商品名称 参数或描述 视频格式 重量 （相机+电池) 1015 g 存储介质 TF卡, 最大支持128G 视频编码格式 H.264 输入电压 电池 7.4V, 外接电压12V 功率 10.5 W 视频分辨率 单镜头 1728 * 1728 图片分辨率 单镜头 4608 * 3456 帧率 30 fps 工作温度 -10 ~ 40 °C 工作湿度 10~90% RH 储存温度...
- Page 7 1.3 标准配件 名称 数量 手提箱 1个 1个 遥控器 2节 遥控器电池 珍珠棉 2个 音频线 0.7米 1条 说明书 1个 电源适配器赠品盒 （赠品） 1个 电源适配器 12V 2A （赠品） 1个...
- Page 8 手提箱 适配器 遥控器 相机 遥控器电池链 音频线...
- Page 9 二、 入门指南 2.1 插入相机电池 向左拧[电池盖]即 可打开盖子插入电 电池 池， 向右拧紧关闭 盖子。 充电： 相机电池电量耗尽后需将电池取出， 用购买相 机时所标配的电池充电器进行充电。 低电： 相机使用过程中电池电量低 于10%时[电源指示灯]呈慢 闪提示， 当电量低于5%的时 候， [电源指示灯]呈快闪提 示。 电池低电时电源 指示灯闪烁提示 2.2 插入存储卡 拍摄前请分别插入六张[TF存储卡]， 插入时请确保存 储卡方向正确， 存储卡用于存储照片或视频。 TF存储卡 温馨提示： TF卡请务必选择正规品牌商8G-128G， 卡速class10及以 上进行使用。...
- Page 10 2.3 开启或关闭相机 开机： 短按[电源键] 相机正常开启后， [电源指示灯]常 亮红色， 其它[工作指示灯]常亮蓝色。 短按电源键开机 关机： 长按[电源键 ]， 相机关机后所有 [指示灯]快闪后全灭。 2.4 使用相机拍照或录影 拍照： 短按[拍照键]即可拍照， 拍照 短按拍照键拍照 模式Timelapse10秒， 拍照时 [工作指示灯]会灭一下。 再次短按[拍照键 ]停止拍照。 录影： 短按[录影键]即进行录影， 再 短按录影键录影 次短按[录影键]停止录影， 开 始录像时[工作指示灯]呈快 闪提示约4秒同步信息后进行 录影， 录影过程中[工作指示 灯]呈慢闪提示。 温馨提示: 相机无卡/卡满/录像同步时/不正常工作时蓝色的[工作指 示灯]闪烁方式为快闪的方式。...
-
Page 11: Table Of Contents
Product Description Table of Contents 1, Nomenclature 1.1 3D VR panorama camera 1.2 Camera specification parameters 1.3 Standard accessories 2, Using the camera 2.1 Battery charging 2.2 Insert the memory card 2.3 Switch on/off 2.4 Photograph & Video-record Please read the product descripiton carefully before using the device. -
Page 12: 1, Nomenclature
1, Nomenclature 1.1 3D VR panorama camera closed... - Page 13 1. Power indicator lamp 2. Power button 3. Timelapse button 4. Camcorder button 5. Working mode lamp 6. TF card slot 7. Mic 8. Lens 9. Battery cover 10. Zoom audio port 11. Micro USB port 12. Tripod quick shoe 13. 12V external power supply port ...
-
Page 14: Camera Specification Parameters
1.2 Camera specification parameters Name Description Video format Weight（camera+battery） 1015 g Memory medium TF card Video coding format H.264 Power 10.5 W Working voltage battery 7.4V, adapter 12V Video resolution single lens 1728 * 1728 Photograph resolution single lens 4608 * 3456 Frame rate 30 fps Working temperature... -
Page 15: Standard Accessories
1.3 Standard accessories Name Quantity Carrying case Remote control Remote control battery Pearl cotton Donble-ended audio cable 0.7m Instructions Adapter gift box(gift) Adapter 12V 2A (gift) - Page 16 Carrying case Adapter Remote control Camera Remote control batteries Audio cable...
-
Page 17: 2, Using The Camera
2, Using the camera 2.1 Charging Rotate the battery cover clockwise to batteries unload the batteries. Rotate anti-clockwise to seal the cover. Power charge: When battery power is exhausted, charge the battery with the accessorized battery charger. Low power： The [power indicator lamp] will flash slowly when power is below 10% and will flash quickly... -
Page 18: Switch On/Off
2.3 Switch on/off Power on: Shortly press the [power button], if the camera is turned on normally, the power lamp will keep red, and the six [working mode lamps] will keep blue. Shortly press [power button] to switch on camera Power off: Long press [power button] all indictor lamps will be off when the camera is powered off. - Page 19 FCC Special Statement FCC Regulatory Information Warning: changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
- Page 20 FCC特别声明 FCC法规信息 警告： 未遵守责任方明确批准的变更或修改可取 消用户操作设备的权限。 注： 本设备经检验符合 《FCC规则》 第15部分的规 定， 符合B级数字设备的限制。 这些限制旨在为住 宅安装中的有害干扰提供合理的保护。 该设备产生、 使用会产生无线电射频， 如果没有按 照说明书安装和使用， 可能会对无线电通信造成 有害干扰。 相反， 也无法保证在特定的安装中一定 不会产生干扰。 如果通过打开和关闭设备确认该设备确实对无线 电或电视接收造成有害干扰， 则鼓励用户通过以 下一种或多种措施纠正干扰： -调整接收天线的方向或位置。 -增加设备和接收器之间的分离。 -将设备连接到与接收器不同的电路插座上。 -咨询经销商或有经验的电台/电视技术人员寻求 帮助。 辐射曝光 该设备符合FCC针对无控制环境的辐射曝光限值。 该设备应在散热器和人体之间距离大于20cm的 条件下安装及操作。 此发射机不可与其他天线或发射机结合操作。...
- Page 21 深圳看到科技有限公司 KanDao Technology’s founders and core team members come from top universities all around the world such as the University of Hong Kong, Tsinghua University, Hong Kong University of Science and Technology, National University of Singapore and University of California, San Diego, with backgrounds in leading technology institutions such as Huawei, Tencent, Netease, CLP and other well-known enterprises.
- Page 22 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
