Summary of Contents for Opus MBE 300

  • Page 1 MBE 300 • User guide MBE 300 User guide...

  • Page 2: Important Safeguards

    IMPORTANT SAFEGUARDS • Before operating the equipment please read the health & safety precautions, manufacturer’s recommendations and the operation manual. • The operation manual should be easily available at any time for the operator. • It is necessary to operate the equipment in accordance with general Health &...

  • Page 3: General Information

    MBE 300 • User guide GENERAL INFORMATION MBE-300 is designed to bind and de-bind documents when using the OPUS Metalbind system. It also has a special document thickness measurement function which helps to choose the best size of the channel to bind the documents.

  • Page 4: Installation

    INSTALLATION • It is recommended to keep the packaging during the guarantee period. • MBE-300 is designed for business use. • Must be placed on a strong and sturdy surface. • If exposed to very low temperatures it should be placed in a room at a normal temperature for 24 hours before using to avoid condensation on electric surfaces.

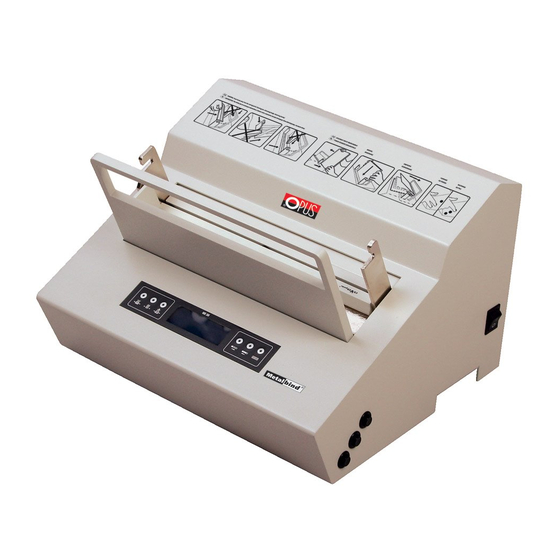

  • Page 5: Equipment Layout

    MBE 300 • User guide EQUIPMENT LAYOUT DOCUMENT DE - BINDING HOOKS BINDING SLOT DOCUMENT THICKNESS MEASUREING SLOT POWER SWITCH STORAGE FOR DE-BINDING WEDGE LIFTING HANDLES OPEN BUTTON CONTROL PANEL WITH LCD DISPLAY START AND BINDING BUTTONS BINDING COUNTER DOCUMENT THICKNESS MEASUREMENT...
  • Page 6 PREPARATION TO WORK CHOOSING YOUR BINDING SYSTEM (METALBIND OR C-BIND) 1. Plug the power cable into the back and then into the electric socket. 2. Turn the equipment on by the switch on the right side. The display shows infor- mation about the equipment version and the total number of documents bound to date.
  • Page 7 MBE 300 • User guide After the binding process the jaw does not fully open. This is to shorten the binding process when doing many jobs of the same type. When you want to bind wider channels, you must move the jaw to the fully open position.

  • Page 8: De-Binding (Metalbind)

    C-BIND SYSTEM OPUS MBE-300 equipment allow to bind in Metalbind and in C-BIND systems. To bind in C-BIND system you need additional accessories: insert O.CB Insert for MBE 300 (diag 1); debinding wedge O.CB Debinding...
  • Page 9 MBE 300 • User guide BINDING WITH THE C-BIND SYSTEM 1. On the display are shown daily number of bound documents and the pressure level. This information can be changed by pressing the counter or pressure button. 2. In accordance with the information on the display, place the cover with docu- ments into the binding slot.
  • Page 10 PLACE THE DOCUMENT INTO MEASUREMENT SLOT DEBINDING (C-BIND) 1. Press DE-BINDING button on the LED panel. De-binding process starts from the fully open position. 2. Place the de-binding wedge O.CB Debinding Tool for Atlas 300 / MB 300 / MBE 300 (see picture) sharp edge towards the spine and in a center of documents, place the whole document with the wedge on to the hooks.
  • Page 11 MBE 300 • User guide COUNTER The equipment has two counters: • daily • total to date Daily counter is cleared when you switch off the equipment. If the counter is not visible on the display, it can be turned on by pressing the COUNTER button, which will display both Daily and Total.

  • Page 12: Software Upgrade

    Before binding other materials, we suggest that you check the binding eff ectiveness of the product. It is recommended that you use all binding products from the OPUS range of materials such as the Metalbind system, covers and channels of OPUS.

  • Page 13: Calibration Process

    MBE 300 • User guide POSSIBLE PROBLEMS PROBLEM CAUSE SOLUTION Connect the plug to the socket The plug is not connected to the socket. correctly. Display does not work. Lack of power in the socke. Check main fuse or connect to diff e- Equipment damage.

  • Page 14: Technical Data

    By ensuring proper disposal of equipment we are helping to protect the environment, humanity and wild life health. 07.12.2017 OPUS Sp. z o.o. ● ul. Toruńska 8 ● 44 – 122 Gliwice ● Poland ● www.opus.pl...
  • Page 15 MBE 300 • Instrukcja obsługi MBE 300 Instrukcja obs ugi...

  • Page 16: Zasady Bezpieczeństwa

    ZASADY BEZPIECZEŃSTWA • Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z zasadami bezpieczeń- stwa, zaleceniami producenta i instrukcją obsługi. • Instrukcję należy zachować i korzystać z niej w przypadku jakichkolwiek wątpliwości dotyczących obsługi urządzenia. • Z uwagi na niebezpieczeństwo przygniecenia poruszającą się szczęką bindującą, zacze- pami klina debindującego lub klinem debindującym w czasie, gdy jest on założony na zaczepy, urządzenie może być...

  • Page 17: Informacje Ogólne

    MBE 300 • Instrukcja obsługi • Należy kontrolować sprawność urządzenia i w przypadku zauważenia jakichkolwiek nie- prawidłowości w pracy należy skontaktować się z serwisem. • Urządzenie jest przeznaczone do pracy ciągłej w pomieszczeniach zamkniętych w tempe- raturze do +30°C. • Podczas intensywnej pracy w wyższych temperaturach może wystąpić konieczność prze- rwania pracy w celu wychłodzenia silnika –...
  • Page 18 INSTALACJA • Zaleca się przechowywanie opakowania przez okres gwarancji . • MBE-300 jest urządzeniem przystosowanym do pracy w warunkach biurowych. • Maszynę należy ustawić na odpowiednio wytrzymałej, płaskiej i stabilnej po- wierzchni. • Jeżeli maszyna była narażona na ujemne temperatury, to przed pierwszym włą- czeniem do sieci należy odczekać...

  • Page 19: Budowa Urządzenia

    MBE 300 • Instrukcja obsługi BUDOWA URZĄDZENIA ZACZEPY KLINA DEBINDUJĄCEGO WNĘKA DO DOBORU ROZMIARU KANAŁU WYŁĄCZNIK SIECIOWY WNĘKA DO PRZECHOWYWANIA KLINA DEBINDUJĄCEGO / UCHWYTY DO PRZENOSZENIA PRZYCISK COFANIA SZCZĘKI PANEL STERUJĄCY Z WYŚWIETLACZEM PRZYCISK START ZACISK SZCZĘKI LICZNIK BINDOWANIE DOBÓR ROZMIARU KANAŁU (OKŁADKI) SIŁA BINDOWANIA...
  • Page 20 PRZYGOTOWANIE DO PRACY WYBÓR SYSTEMU (METALBIND LUB C-BIND) 1. Włącz wtyczkę do źródła zasilania. 2. Włącz zasilanie przełącznikiem umiejscowionym po prawej stronie obudowy urządzenia (wyświetlacz zaświeci się i pojawi się informacja o wersji maszyny oraz ilości wykonanych bindowań). 3. Maszyna rozpoczyna pracę zawsze w trybie BINDOWANIE. 4.
  • Page 21 MBE 300 • Instrukcja obsługi Szczęka po bindowaniu nie powraca do pozycji spoczynkowej. Pozwala to na skrócenie czasu dojazdu do kanału. Jeżeli chcesz bindować większy kanał to wycofaj szczękę do właściwej pozycji. W każdej chwili możesz przerwać proces bindowania puszczając przyciski START.
  • Page 22 PRACA W SYSTEMIE C-BIND Po zakupieniu dodatkowych akcesoriów, maszyna może pracować w systemie C-BIND. Dostępne akcesoria: wkładka bindująca O.CB Insert for MBE 300 (rysunek 1) klin debindujący O.CB Debinding Tool for Atlas 300 / MB 300 / MBE 300 (rysunek 2)
  • Page 23 MBE 300 • Instrukcja obsługi BINDOWANIE W SYSTEMIE C-BIND 1. Na wyświetlaczu pokazana jest informacja o stanie licznika dziennego lub po- ziomu siły bindowania. Wskazanie można zmienić naciskając przycisk siły lub przycisk licznika. 2. Zgodnie z informacją na wyświetlaczu włóż oprawę do szczeliny bindującej.
  • Page 24 W dowolnej chwili możesz przerwać proces puszczając przyciski START. Oprawiana dokumentacja musi mieć grubość co najmniej 1,8 mm. Jesli dokumentacja jest cieńsza, koniecznie użyj pasków wypełniających (np. O•Filling Sticky dostępnych w ofercie OPUS) tak, aby zwiększyć grubość oprawianych dokumentów.
  • Page 25 2. Wsuń klin debindujący (rysunek poniżej) O.CB Debinding Tool for Atlas 300 / MB 300 / MBE 300 do dokumentu ostrzem w stronę kanału i całość załóż na zaczepy. 3. Naciśnij i przytrzymaj jednocześnie przyciski START. 4. Klin zostanie wciśnięty między kartki dokumentacji rozginając kanał, następnie szczęka wycofa się...

  • Page 26: Aktualizacja Oprogramowania

    Przed zastosowaniem innych materiałów zaleca się sprawdzić skuteczność bindowania. Do bindowania zaleca się stosowanie kanałów metalowych Metalbind (lub okładek C-BIND) produkcji OPUS. Przy stosowaniu kanałów (okładek) innych producentów nie ma niebezpieczeństwa uszkodzenia maszyny, jednakże skuteczność bindowania nie jest gwarantowana.
  • Page 27 MBE 300 • Instrukcja obsługi MOŻLIWE NIEPRAWIDŁOWOŚCI NIEPRAWIDŁOWOŚĆ MOŻLIWA PRZYCZYNA DZIAŁANIA Wtyczka nie jest włączona do sieci. Włącz wtyczkę do sieci. Wyświetlacz nie świeci Brak napięcia w gniazdku. Włącz maszynę do innego gniazda. się. Uszkodzenie urządzenia. Skontaktuj się z dostawcą.

  • Page 28: Dane Techniczne

    Zapewniając prawidłową utyliza- cję sprzętu pomagamy chronić środowisko naturalne. 07.12.2017 OPUS Sp. z o.o. ● ul. Toruńska 8 ● 44 – 122 Gliwice ● Poland ● www.opus.pl...
