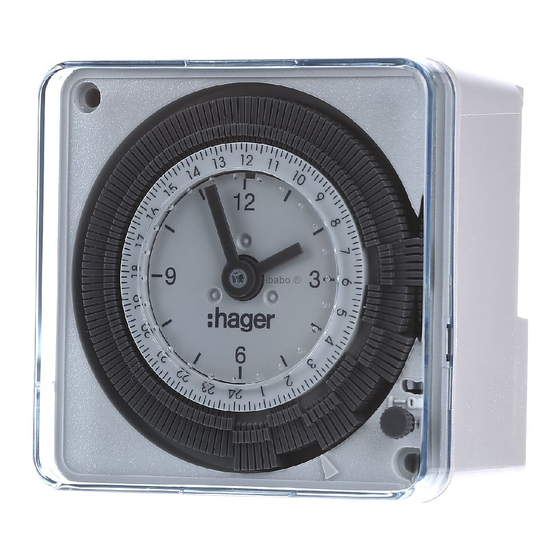

hager EH710 Instructions For Use

_________________________________________________________________________
http://waterheatertimer.org/Hagar-timers-and-manuals.html
ß ¢
Interrupteurs horaires
¶ £
Schaltuhren
Ø §
Time switch
© •
Schakelklokken
EH710, EH711, EH770
EH710A, EH771

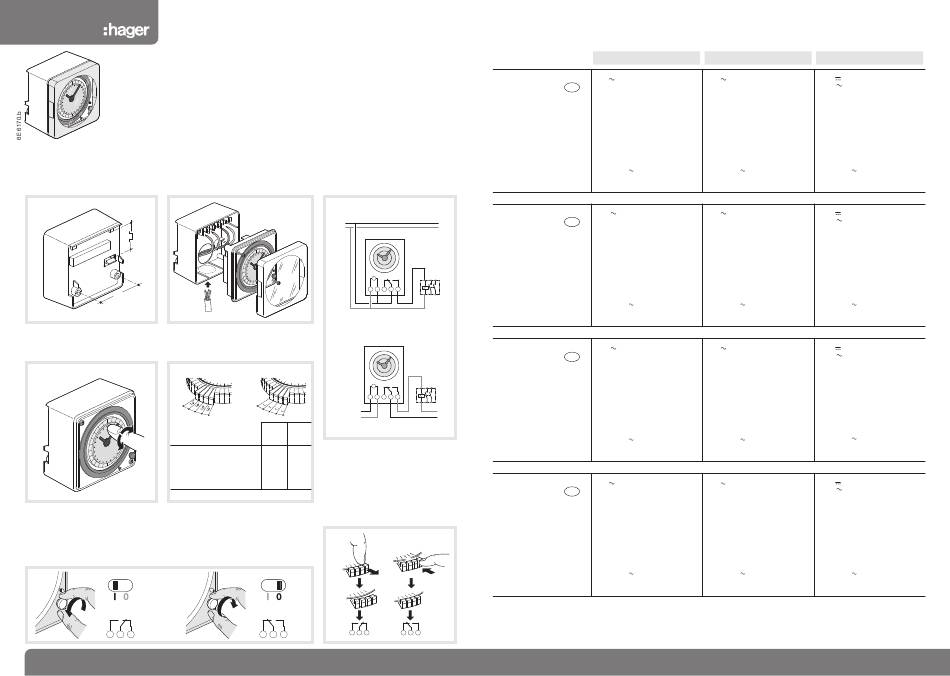

Fixation - Befestigung - Fixing - Bevestiging Raccordement - Anschluß - Connection - Aansluiting
5 3
Mise à l'heure et au jour -
Zeit und Tageinstellung - Time / day setting -
Cadran de commande - Schaltscheibe -
Dag- en tijdinstelling. Switching dial - Programmaschijf.
EH710, EH710A, EH711
- Minimum entre deux opérations
- Kürzester Schaltabstand
- Min. interval between two actions
- Minimum schakeltijd tussen
2 acties
- Commutation manuelle : retour au fonctionnement automatique à la prochaine commutation.
- Handschalter: mit dem nächsten Schaltwechsel kehrt die Schaltuhr in den Automatikbetrieb zurück.
- Manual override : switch back to automatic mode at the next switching action.
- Manuele omschakeling : bij de eerstvolgende schakeling schakelt het programma terug
naar stand "automatisch".
3 4 5
1
Notice d'instructions
Bedienungsanleitung
User instructions
Bedieningshandleiding
EH710, EH711, EH770, EH771
230 V AC
L
N
M
1 2 3 4 5
EH710A
EH770, EH771
M
1 2 3 4 5
N
24 V AC/DC
L
EH710
EH770
EH710A
EH771
EH711
2.
20'
Programmation - Programming -
Programmierung - Programmering
3 4 5 3 4 5
3 4 5
EH710 - EH770
Caractéristiques techniques
Alimentation : 230 V 50-60Hz +10% -15%
FR
Technologie : quartz, sans réserve
Cycle : EH710 : 24 heures
EH770 : 7 jours
Consommation :
0,5 VA
± 1 sec./ jour
Précision de fonctionnement :
Température de fonctionnement : -10 °C à +50 °C
Température de stockage : -20 °C à +60 °C
Capacité de raccordement : 1 à 6 mm 2
Indice de protection : IP 20
Conforme à la norme : EN 60730-2-7
μ 16 A 230 V
1 contact inverseur : AC1 (charge résistive)
3 A 230 V cos φ 0,6 (charge inductive)
1000 W Lampe à incandescence
Technische Daten
Versorgungsspannung : 230 V 50-60Hz +10% -15%
DE
Technologie: Quartz, ohne Gangreserve
Zyklus: EH710 : 24 Stunden
EH770 : 7 Tage
Eigenverbrauch: 0,5 VA
± 1 Sek. / Tag
Ganggenauigkeit:
Umgebungstemperatur: -10 °C bis +50 °C
-20 °C bis +60 °C
Lagerungstemperatur :
1 bis 6 mm 2
Capacität Anschluß:
IP 20
Schutzart:
EN 60730-2-7
Entspricht der Norm:
μ 16 A 230 V
AC1 (ohmsche Last)
1 Wechsler:
3 A 230 V cos φ 0,6 (induktive Last)
1000 W Glühlampen
Technical specifications
Supply voltage : 230 V 50-60Hz +10% -15%
GB
Technology: quartz, without supply failure reserve
Cycle: EH710 : 24 hours
EH770 : 7 days
0,5 VA
Consumption:
± 1 sec. / day
Working accuracy:
-10 °C to +50 °C
Working temperature:
Storage temperature: -20 °C to +60 °C
Connection capacity: 1 to 6 mm 2
Protection degree: IP 20
According to the standard: EN 60730-2-7
μ 16 A 230 V
1 changeover switch: AC1 (resistive load)
3 A 230 V cos φ 0,6 (inductive load)
1000 W Incandescent lighting
Technische specificaties
Voedingsspanning : 230 V 50-60Hz +10% -15%
NL
Technologie : kwarts, zonder gangreserve
Cyclus : EH710 : 24 uur
EH770 : 7 dagen
0,5 VA
Verbruik :
± 1 sec. / dag
Werkingsnawkeurigheit :
-10 °C tot +50 °C
Werkingstemperatuur :
-20 °C tot +60 °C
Opslagtemperatuur :
Aansluiting : 1 tot 6 mm 2
Bescherming: IP 20
Normen : EN 60730-2-7
μ 16 A 230 V
1 wisselcontact: AC (resistieve belasting)
3 A 230 V cos φ 0,6 (inductieve belasting)
1000 W Gloeilamp
EH711 - EH771 EH710A
230 V 50-60 Hz +10% -15% 6-24 V
6-24 V 50-60Hz
quartz, sans réserve
quartz, réserve de marche à 20 °C :
200 h après 120 h de mise sous tension
EH711 : 24 heures EH710A : 24 heures
EH771 : 7 jours
0,5 VA 0,5 VA
± 1 sec./ jour ± 1 sec./ jour
-10 °C à +50 °C -10 °C à +50 °C
-20 °C à +60 °C -20 °C à +60 °C
1 à 6 mm 2 1 à 6 mm 2
IP 20 IP 20
EN 60730-2-7 EN 60730-2-7
μ 16 A 230 V μ 16 A 230 V
AC1 (charge résistive) AC1 (charge résistive)
3 A 230 V cos φ 0,6 (charge inductive) 3 A 230 V cos φ 0,6 (charge inductive)
1000 W Lampe à incandescence 1000 W Lampe à incandescence
230 V 50-60 Hz +10% -15% 6-24 V
6-24 V 50-60Hz
Quartz, Gangreserve: 200 Stunden Quartz, ohne Gangreserve
nach 120 St. Ladedauer bei 20 °C
EH711 : Stunden EH710A : 24 Stunden
EH771 : 7 Tage
0,5 VA 0,5 VA
± 1 Sek. / Tag ± 1 Sek. / Tag
-10 °C bis +50 °C -10 °C bis +50 °C
-20 °C bis +60 °C -20 °C bis +60 °C
1 bis 6 mm 2 1 bis 6 mm 2
IP 20 IP 20
EN 60730-2-7 EN 60730-2-7
μ 16 A 230 V μ 16 A 230 V
AC1 (ohmsche Last) AC1 (ohmsche Last)
3 A 230 V cos φ 0,6 (induktive Last) 3 A 230 V cos φ 0,6 (induktive Last)
1000 W Glühlampen 1000 W Glühlampen
230 V 50-60 Hz +10% -15% 6-24 V
6-24 V 50-60Hz
quartz, with supply failure reserve at 20°C quartz, without supply failure reserve
200 h after being connected for 120 h
EH710A : 24 hours
EH711 : 24 hours
EH771 : 7 days
0,5 VA 0,5 VA
± 1 sec. / day
± 1 sec. / day
-10 °C to +50 °C -10 °C to +50 °C
-20 °C to +60 °C
-20 °C to +60 °C
1 to 6 mm 2
1 to 6 mm 2
IP 20
IP 20
EN 60730-2-7
EN 60730-2-7
μ 16 A 230 V μ 16 A 230 V
AC1 (resistive load)
AC1 (resistive load)
3 A 230 V cos φ 0,6 (inductive load)
3 A 230 V cos φ 0,6 (inductive load)
1000 W Incandescent lighting
1000 W Incandescent lighting
230 V 50-60 Hz +10% -15% 6-24 V
6-24 V 50-60Hz
kwarts, gangreserve bij 20°C : kwarts, zonder gangreserve
200 uur na 120 uur onder spanning
EH711 : 24 uur EH710A : 24 uur
EH771 : 7 dagen
0,5 VA 0,5 VA
± 1 sec. / dag ± 1 sec. / dag
-10 °C tot +50 °C -10 °C tot +50 °C
-20 °C tot +60 °C -20 °C tot +60 °C
1 tot 6 mm 2 1 tot 6 mm 2
IP 20 IP 20
EN 60730-2-7 EN 60730-2-7
μ 16 A 230 V μ 16 A 230 V
AC1 (resistieve belasting) AC1 (resistieve belasting)
3 A 230 V cos φ 0,6 (inductieve belasting) 3 A 230 V cos φ 0,6 (inductieve belasting)
1000 W Gloeilamp 1000 W Gloeilamp
6E 6170.b
