Sunoptic Surgical Titan x350 Operator's Manual
  1. Manuals
  2. Brands
  3. Sunoptic Surgical Manuals
  4. Lighting Equipment
  5. Titan x350
  6. Operator's manual

Sunoptic Surgical Titan x350 Operator's Manual

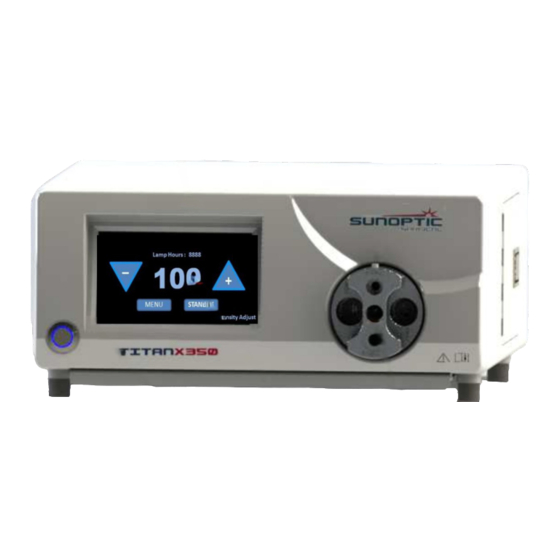

Xenon illuminator with digital dimming control
Hide thumbs Also See for Titan x350:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Xenon Illuminator with Digital
Xenon Illuminator
LIT-218 SUNOPTIC SURGICAL
SUNOPTIC SURGICAL
(English)
Titan x350
(
(Patent Pending)
Dimming Control
Dimming Control
Operator Manual
Operator
Sunoptic Technologies
6018 Bowdendale Avenue
Jacksonville, FL 32216 USA
Customer Service: 904 737 7611
Toll Free 877 677 2832
EC|REP
EC
RMS UK, Ltd.
28 Trinity Road
Nailsea, Somerset BS48 4NU
United Kingdom
TEL: 01275 858891
®
®
Digital
®
Date of Revision: 10/04/17
Date of Revision:
Rev. A
Page 1 of 148
