Dimensions / Dimensions / Dimensiones
**Plumbing installations are not typical
with full drawers or 12 inch vanities
**Installations de plomberie ne sont pas typiques
avec des tiroirs pleins ou 12 vanités pouces
Instalaciones de fontanería no son típicos
con cajones llenos o 12 pulgadas tocadores
7-1/2"
(191 mm)
34-1/2" Recommended height
for undercounter sink
876 mm Hauteur recommandée
pour évier sous le comptoir
876 mm La altura recomendada
para fregadero bajo encimera
6
209-1231-C-Cartesian H1

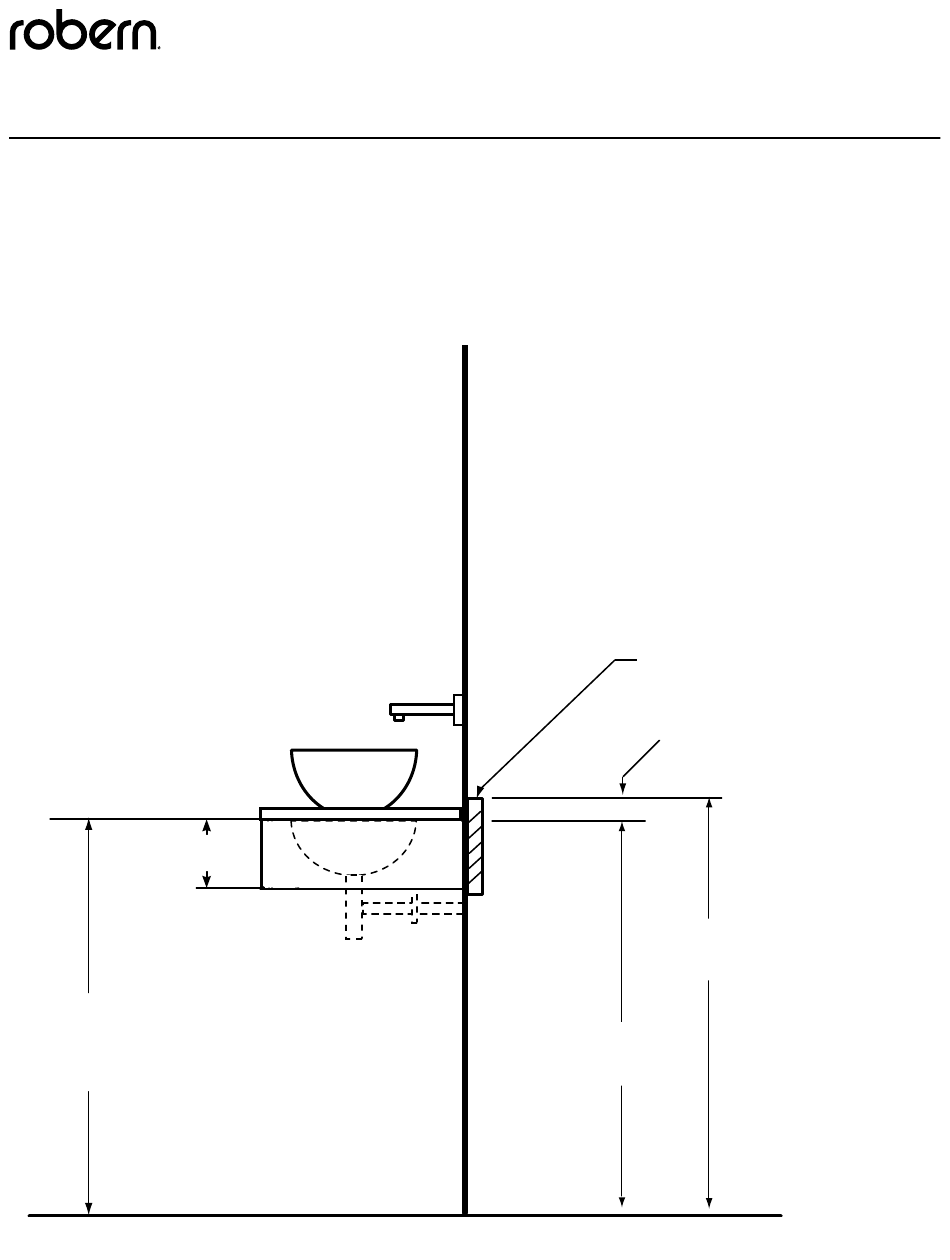

Side view showing blocking location in wall
Vue latérale montrant l'emplacement du blocage dans le mur
Vista lateral de bloqueo en la pared que muestra la ubicación
800.877.2376
2" x 10"
hauteur du matériau de soutien
Frame height
hauteur du cadre
altura del marco
www.robern.com
Backing material location
Emplacement du matériau de soutien
ubicación del material de respaldo
2"
(51 mm)
Backing material height
altura del material de respaldo
