Monitorstativ für GENELEC 1038B
Sicherheitshinweise
- Stativ darf nur für GENELEC 1038B (= 60 kg) benutzt werden.
- Auf feste Schraubverbindungen achten.
- Stativ nur für ebenen Untergrund zulässig.
- Sicherheit der Schraubverbindungen in regelmäßigen Abständen prüfen.
- Bei der Boxenmontage und Änderungen der Höhe und Neigung
- empfiehlt es sich die Box durch eine zweite Person zu sichern.
- Angaben in der Aufstellanleitung bitte beachten und auch
- für späteren Gebrauch gut aufgewahren.
Aufstellanleitung
STATIV

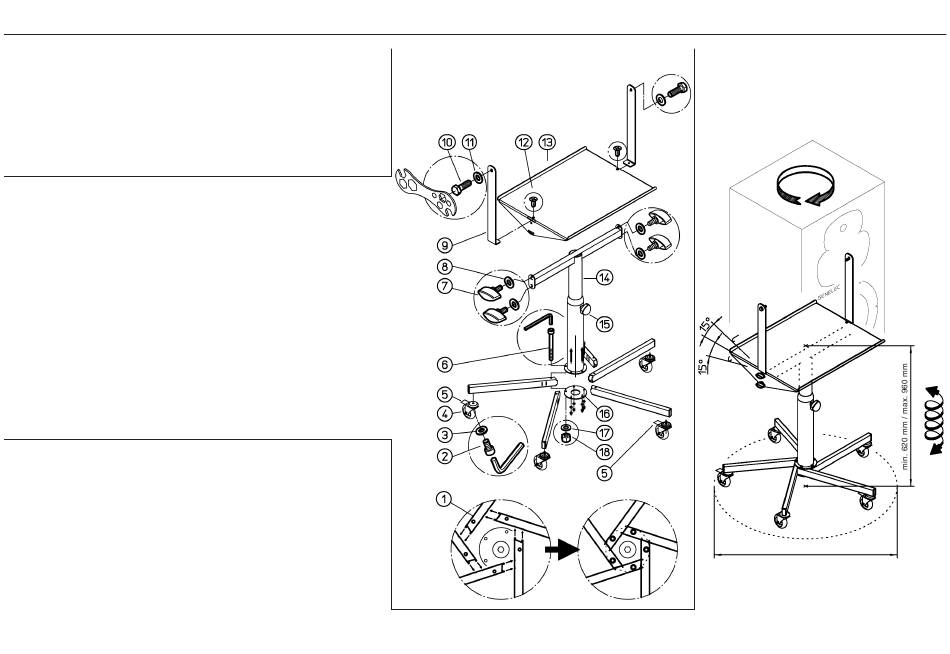

- Fussrohre (1) wie dargestellt ineinander stecken und mittels Schrauben M6 x 60 mm (6),
- U-Scheiben (17), Gegenplatte (16) und Sicherungsmuttern (18) ans Grundrohr schrauben.
- Fußrollen (4) mittels Inbusschrauben M8 x 16 mm (2) und zwischenliegender
- U-Scheibe (3) in Fußrohre schrauben.
- BEACHTE: zwei Fußrollen verfügen über Feststeller (5), diese an gegenüberliegenden
- Fußrohren montieren.
MONITORPLATTE
- Haltebügel (9) in obere Schlitze der Platte (13) stecken und mittels Senkschrauben (12)
- miteinander verschrauben.
- Platte (13) jetzt auf Querträger setzen und mittels Klemmschrauben (7) und
- zwischenliegenden U-Scheiben (8) befestigen.
MONITOR
- Prüfen ob Verschraubungen der Platte fest angezogen sind.
- Monitor auf Platte (13) setzen und ausrichten.
- Haltebügel (9) mittels Sechskantschrauben M10 x 25 mm (10) und U-Scheiben (11)
- an Monitor schrauben.
Einstellungen & Funktionen
STATIV
- Klemmschraube (15) am oberen Grundrohr lösen.
- Monitorplatte drehen: das Teleskoprohr (14) fährt ein bzw. aus.
- Erreichte Höhe durch Anziehen der Klemmschraube (15) wieder sichern.
BOXENPLATTE
RICHTUNG
- Wie bei der Höhenverstellung Klemmschraube (15) lösen und Platte in
- gewünschte Richtung drehen, Klemmschraube wieder fest anziehen.
NEIGUNG
- Seitliche Klemmschrauben (7) etwas lösen und Monitor wie gewünscht neigen.
- Diese Position durch festes Anziehen aller vier Klemmschrauben (7) fixieren.
ROLLEN
- Große, qualitativ hochwertige Rollen ø75 mm (4) sorgen für angenehme Laufeigenschaften des Stativs.
- Zwei Feststellrollen (5) dienen der Umstellung von Transport- in Standmodus.
5-Fuß-Rollenstativ
höhenverstellbar, drehbar, neigbar
Richtung
Neigung
Fußkreis ø 880 mm
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
45110-000-55 Rev.01 03-80-406-00 1/08
Höhe
