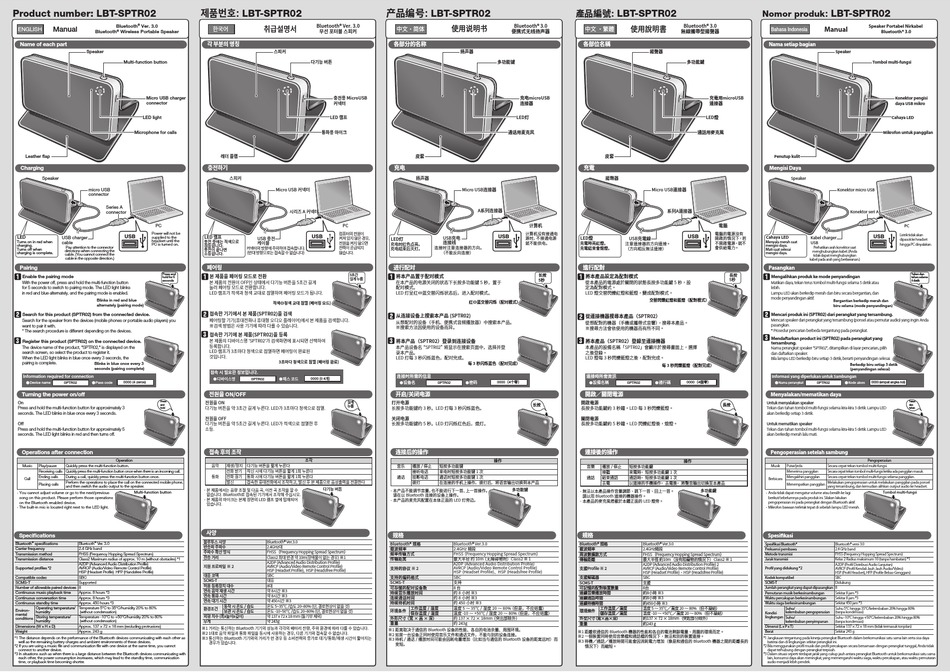

Elecom LBT-SPTR02 Manual

Product number: LBT-SPTR02
Bluetooth ® Ver. 3.0
Manual
ENGLISH
Bluetooth ® Wireless Portable Speaker
Name of each part
Speaker
Multi-function button
Micro USB charger
connector
LED light
Microphone for calls
Leather flap
Charging
Speaker
micro USB
connector
Series A
connector
PC
Power will not be
LED USB charger supplied to the
headset until the
Turns on in red when
cable
PC is turned on.
charging.
Pay attention to the connector
Turns off when
directions when connecting the
charging is complete.
cable. (You cannot connect the
cable in the opposite direction.)
Pairing
Press and
Enable the pairing mode
hold for 5
seconds
With the power off, press and hold the multi-function button
for 5 seconds to switch to pairing mode. The LED light blinks
in red and blue alternately, and the pairing mode is enabled.
Blinks in red and blue
alternately (pairing mode)
Search for this product (SPTR02) from the connected device.
Search for the speaker from the devices (mobile phones or portable audio players) you
want to pair it with.
* The search procedure is different depending on the devices.
Register this product (SPTR02) on the connected device.
The device name of the product, "SPTR02," is displayed on the
search screen, so select the product to register it.
When the LED light blinks in blue once every 3 seconds, the
pairing is complete. Blinks in blue once every 3
seconds (pairing complete)
Information required for connection
0000 (4 zeros)
Device name SPTR02 Pass code
Turning the power on/off
On Press
and
Press and hold the multi-function button for approximately 3
hold
seconds. The LED blinks in blue once every 3 seconds.
Off
Press and hold the multi-function button for approximately 5
seconds. The LED light blinks in red and then turns off.
Operations after connection
Operation
Music Play/pause Quickly press the multi-function button.
Receiving calls Quickly press the multi-function button once when there is an incoming call.
Ending calls During a call, quickly press the multi-function button once.
Call
Perform the operations to place the call on the connected mobile phone,
Placing calls
and then switch the audio output to the speaker.
Multi-function button
You cannot adjust volume or go to the next/previous
song on this product. Please perform those operations
on the Bluetooth enabled device.
The built-in mic is located right next to the LED light.
Specifications
® Bluetooth ® Ver. 3.0
Bluetooth specifications
Carrier frequency 2.4 GHz band
Transmission method FHSS (Frequency Hopping Spread Spectrum)
Transmission distance Class2 Maximum radius of approx. 10 m (without obstacles) *1
A2DP (Advanced Audio Distribution Profile)
Supported profiles *2 AVRCP (Audio/Video Remote Control Profile)
HSP (Headset Profile) HFP (Handsfree Profile)
Compatible codec SBC
SCMS-T Supported
Number of allowable paired devices 8
Continuous music playback time Approx. 8 hours *3
Continuous conversation time Approx. 8 hours *3
Continuous standby time Approx. 450 hours *3
Operating temperature/ Temperature 5°C to 35°C/humidity 20% to 80%
Environ-
humidity (without condensation)
mental
Storing temperature/ Temperature -10°C to +50°C/humidity 20% to 80%
conditions
humidity (without condensation)
Dimensions (W x H x D) Approx. 137 × 72 × 18 mm (excluding protrusions)
Weight Approx. 243 g
*1 The distance depends on the performance of the Bluetooth devices communicating with each other as
well as the remaining battery charges and ambient environments of these devices.
*2 If you are using a music file and communication file with one device at the same time, you cannot
connect to another device.
*3 In situations such as when there is a large distance between the Bluetooth devices communicating with
each other, the power consumption increases, which may lead to the standby time, communication
time, or playback time becoming shorter.
제품번호: LBT-SPTR02
취급설명서 Bluetooth® Ver. 3.0
한국어
무선 포터블 스피커
각 부분의 명칭
스피커
다기능 버튼
충전용 MicroUSB
커넥터
LED 램프
통화용 마이크
레더 플랩
충전하기
스피커
Micro USB 커넥터
시리즈 A 커넥터
PC
컴퓨터의 전원이
LED 램프
USB 충전
켜져 있지 않은 경우,
충전 중에는 적색으로
케이블 전원을 켜지 않으면
점등합니다.
커넥터의 방향에 주의하여 접속합니다. 전력이 공급되지
충전이 끝나면
(반대 방향으로는 접속할 수 없습니다) 않습니다.
소등합니다.
페어링
본 제품을 페어링 모드로 전환 5초간
길게 누름
본 제품의 전원이 OFF인 상태에서 다기능 버튼을 5초간 길게
눌러 페어링 모드로 전환합니다.
LED 램프가 적색과 청색 교대로 점멸하며 페어링 모드가 됩니다.
적색⇔청색 교대 점멸 (페어링 모드)
접속한 기기에서 본 제품(SPTR02)을 검색
페어링할 기기(휴대전화나 휴대형 오디오 플레이어)에서 본 제품을 검색합니다.
※검색 방법은 사용 기기에 따라 다를 수 있습니다.
접속한 기기에 본 제품(SPTR02)을 등록
본 제품의 디바이스명 'SPTR02'가 검색화면에 표시되면 선택하여
등록합니다.
LED 램프가 3초마다 청색으로 점멸하면 페어링이 완료된
것입니다.
3초마다 청색으로 점멸 (페어링 완료)
접속 시 필요한 정보입니다.
디바이스명 패스 코드 0000 (0 4개)
SPTR02
전원을 ON/OFF
전원을 ON 길게
누름
다기능 버튼을 약 3초간 길게 누른다. LED가 3초마다 청색으로 점멸.
전원을 OFF
다기능 버튼을 약 5초간 길게 누른다. LED가 적색으로 점멸한 후
소등.
접속 후의 조작
조작
음악 재생/정지 다기능 버튼을 짧게 누른다
전화 받기 착신 시에 다기능 버튼을 짧게 1회 누른다
통화 전화 끊기 통화 시에 다기능 버튼을 짧게 1회 누른다
발신 접속한 휴대전화에서 조작하고, 발신 후 본 제품으로 음성출력을 전환한다
다기능 버튼
본 제품에서는 음량 조절 및 다음 곡, 이전 곡 조작을 할 수
없습니다. Bluetooth로 접속된 기기에서 조작해 주십시오.
본 제품의 마이크는 본체 정면의 LED 램프 옆에 탑재되어
있습니다.
사양
블루투스 사양 Bluetooth® Ver.3.0
반송파 주파수 2.4GHz대
주파수 확산 방식 FHSS（Frequency Hopping Spread Spectrum）
전송 거리 Class2 최대 반경 약 10m(장애물이 없는 경우) ※1
A2DP (Advanced Audio Distribution Profile)
지원 프로파일 ※ 2 AVRCP (Audio/Video Remote Control Profile)
HSP (Headset Profile), HSP (Headsfree Profile)
대응 코덱 SBC
SCMS-T 대응
허용 등록장치 대수 8대
연속 음악 재생 시간 약 8시간 ※3
연속 통화 시간 약 8시간 ※3
연속 대기 시간 약 450시간 ※3
동작 시 온도 / 습도 온도 5~35℃ /습도 20~80% (단, 결로현상이 없을 것)
환경조건
보관 시 온도 / 습도 온도 -10~50℃ /습도 20~80% (단, 결로현상이 없을 것)
외형 치수 (폭x높이x깊이) 약 137 x 72 x 18 mm (돌기부 제외)
무게 약 243g
※1 거리는 통신하는 Bluetooth 기기의 성능과 각각의 배터리 잔량, 주위 환경에 따라 다를 수 있습니다.
※2 1대로 음악 파일과 통화 파일을 동시에 사용하는 경우, 다른 기기와 접속할 수 없습니다.
※3 통신하는 Bluetooth 기기와의 거리가 먼 경우 등 소비전력의 증가로 대기/통화/재생 시간이 짧아지는
경우가 있습니다.
产品编号: LBT-SPTR02
使用说明书
Bluetooth® 3.0
中文・简体
便携式无线扬声器
各部分的名称
扬声器
多功能键
充电microUSB
连接器
LED灯
通话用麦克风
皮套
充电
扬声器
Micro USB连接器
A系列连接器
计算机
计算机没有接通电
USB充电
LED灯 源时， 不接通电源
连接线 就不能供电。
充电时红色点亮。
连接时注意连接器的方向。
充电结束后灭灯。
（不能反向连接）
进行配对
将本产品置于配对模式 长按
5秒
在本产品的电源关闭的状态下长按多功能键 5 秒，置于
配对模式。
LED 灯呈红⇔蓝交替闪烁状态后，进入配对模式。
红⇔蓝交替闪烁（配对模式）
从连接设备上搜索本产品 (SPTR02)
从想配对的设备（手机、便携式音频播放器）中搜索本产品。
※搜索方法因使用的设备而异。
将本产品（SPTR02）登录到连接设备
本产品设备名 "SPTR02" 将显示在搜索页面中，选择并登
录本产品。
LED 灯每 3 秒闪烁蓝色，配对完成。
每 3 秒闪烁蓝色（配对完成）
连接时所需的信息
设备名 密码
0000（4个零）
SPTR02
开启/关闭电源
打开电源
长按
长按多功能键约 3 秒。LED 灯每 3 秒闪烁蓝色。
关闭电源
长按多功能键约 5 秒。LED 灯闪烁红色后，熄灯。
连接后的操作
操作
音乐 播放 / 停止 短按多功能键
接听电话 来电时短按多功能键 1 次
通话 挂断电话 通话时短按多功能键 1 次
拨打 在连接的手机上操作，拨打后，将语音输出切换到本产品
多功能键
本产品不能调节音量， 也不能进行下一首、 上一首操作。
请在以 Bluetooth 连接的设备上操作。
本产品的麦克风配置在本体正面的 LED 灯旁边。
规格
Bluetooth® 规格 Bluetooth® Ver.3.0
载波频率 2.4GHz 频段
频率传输方式 FHSS （Frequency Hopping Spread Spectrum）
传输距离 最大半径 约 10m （无障碍物时）Class2 ※ 1
A2DP (Advanced Audio Distribution Profile)
支持的协议 ※ 2 AVRCP (Audio/Video Remote Control Profile)
HSP (Headset Profile)、HSP (Headsfree Profile)
支持的编码格式 SBC
SCMS-T 支持
可存储的配对设备数 8 台
持续音乐播放时间 约 8 小时 ※3
连续通话时间 约 8 小时 ※3
持续待机时间 约 450 小时 ※3
工作温度 / 湿度 温度 5 ～ 35℃ / 湿度 20 ～ 80% （但是，不应结露）
环境条件
保存温度 / 湿度 温度 -10 ～ +50℃ / 湿度 20 ～ 80% （但是，不应结露）
外形尺寸 （宽 × 高 × 深） 约 137 × 72 × 18mm （突出部除外）
重量 约 243g
※1 距离取决于通信的 Bluetooth 设备的性能、各自的电池余量、周围环境。
※2 如果一台设备正同时使用音乐文件和通话文件，不能与别的设备连接。
※3 待机 / 通话 / 播放时间可能会因耗电量增加（比如当与通信的 Bluetooth 设备的距离远时）而
变短。
產品編號:
LBT-SPTR02
使用說明書 Bluetooth® 3.0
中文 ・繁體
無線攜帶型揚聲器
各部位名稱
揚聲器
多功能鍵
充電用microUSB
連接器
LED燈
通話用麥克風
皮套
充電
揚聲器
Micro USB連接器
系列A連接器
電腦
電腦的電源沒有
LED燈 USB充電線
開啟的情況下，若
不開啟電源，就不
充電時亮紅燈。 注意連接器的方向連接。
會供給電力。
充電結束會熄燈。 （方向相反無法連接）
進行配對
長按
將本產品設定為配對模式
5秒
從本產品的電源處於關閉的狀態長按多功能鍵 5 秒，設
定為配對模式。
LED 燈交替閃爍紅燈和藍燈，變成配對模式。
交替閃爍紅燈和藍燈（配對模式）
從連接機器搜尋本產品（SPTR02）
從想配對的機器（手機或攜帶式音響） ，搜尋本產品。
※搜尋方法會依使用的機器而有所不同。
將本產品（SPTR02）登錄至連接機器
本產品的設備名稱「SPTR02」會顯示於搜尋畫面上，選擇
之後登錄。
LED 燈每 3 秒閃爍藍燈之後，配對完成。
每 3 秒閃爍藍燈（配對完成）
連接時所需資訊
設備名稱 通行碼
0000（4個零）
SPTR02
開啟／關閉電源
開啟電源
長按
長按多功能鍵約 3 秒鐘。LED 每 3 秒閃爍藍燈。
關閉電源
長按多功能鍵約 5 秒鐘。LED 閃爍紅燈後，熄燈。
連接後的操作
操作
音樂 播放 / 停止 短按多功能鍵
接聽 來電時 ， 短按多功能鍵 1 次
通話 結束通話 通話時 ， 短按多功能鍵 1 次
去電 以連接的手機操作 ， 去電後 ， 將聲音輸出切換至本產品
多功能鍵
無法以本產品操作音量調節、跳下一首、回上一首。
請以用 Bluetooth 連接的機器操作。
本產品的麥克風搭載於本體正面的 LED 燈旁。
規格
Bluetooth® Ver.3.0
Bluetooth® 規格
載波頻率 2.4GHz頻段
周波數擴散方式 FHSS（Frequency Hopping Spread Spectrum）
傳輸距離 最大半徑 約10m（沒有阻礙物的情況下）Class2 ※ 1
A2DP (Advanced Audio Distribution Profile) 2
支援Profile ※ 2 AVRCP (Audio/Video Remote Control Profile)
HSP (Headset Profile)、HSP (Headsfree Profile)
支援解碼器 SBC
SCMS-T 支援
可記憶的配對裝置數量 8台
連續音樂播放時間 約8小時 ※3
連續通話時間 約8小時 ※3
連續待機時間 約450小時 ※3
工作溫度／濕度 溫度 5 ～ 35℃／濕度 20 ～ 80%（但不凝結）
環境條件
儲存溫度／濕度 溫度 -10 ～ +50℃／濕度 20 ～ 80%（但不凝結）
外型尺寸 （寬×高×深） 約137 × 72 × 18mm（突起部分除外）
重量 約243 g
※1 距離依通信的 Bluetooth 機器的性能和各自的電池剩餘電量、周圍的環境而定。
※2 一個裝置同時使用音樂檔和通話檔的情況下，無法和別的裝置連接。
※3 待機／通話／播放時間可能會因消耗電力增加（像是和通信的 Bluetooth 機器之間的距離長的
情況下）而縮短。
Nomor produk: LBT-SPTR02
Speaker Portabel Nirkabel
Manual
Bahasa Indonesia
Bluetooth® 3.0
Nama setiap bagian
Speaker
Tombol multi-fungsi
Konektor pengisi
daya USB mikro
Cahaya LED
Mikrofon untuk panggilan
Penutup kulit
Mengisi Daya
Speaker
Konektor micro USB
Konektor seri A
PC
Listrik tidak akan
Cahaya LED Kabel charger
dipasok ke headset
Menyala merah saat
USB
hingga PC dinyalakan.
mengisi daya.
Perhatikan arah konektor saat
Mati saat selesai
menghubungkan kabel. (Anda
mengisi daya.
tidak dapat menghubungkan
kabel pada arah yang berlawanan.)
Pasangkan
Tekan dan
Mengalihkan produk ke mode penyandingan
tahan selama
5 detik
Matikan daya, tekan terus tombol multi-fungsi selama 5 detik atau
lebih.
Lampu LED akan berkedip merah dan biru secara bergantian, dan
mode penyandingan aktif.
Bergantian berkedip merah dan
biru selama (mode penyandingan)
Mencari produk ini (SPTR02) dari perangkat yang tersambung.
Mencari speaker dari perangkat yang tersambung (ponsel atau pemutar audio) yang ingin Anda
pasangkan.
* Prosedur pencarian berbeda tergantung pada perangkat.
Mendaftarkan product ini (SPTR02) pada perangkat yang
tersambung.
Nama perangkat speaker "SPTR02", ditampilkan di layar pencarian, pilih
dan daftarkan speaker.
Bila lampu LED berkedip biru setiap 3 detik, berarti penyandingan selesai.
Berkedip biru setiap 3 detik
(penyandingan selesai)
Informasi yang diperlukan untuk Sambungan
0000 (empat angka nol)
Nama perangkat SPTR02 Kode akses
Menyalakan/mematikan daya
Untuk menyalakan speaker Tekan
dan
Tekan dan tahan tombol multi-fungsi selama kira-kira 3 detik. Lampu LED tahan
akan berkedip setiap 3 detik.
Untuk mematikan speaker
Tekan dan tahan tombol multi-fungsi selama kira-kira 5 detik. Lampu LED
akan berkedip merah lalu mati.
Pengoperasian setelah sambung
Pengoperasian
Musik Putar/jeda Secara cepat tekan tombol multi-fungsi.
Menerima panggilan Secara cepat tekan tombol multi-fungsi ketika ada panggilan masuk.
Mengakhiri panggilan Secara cepat tekan tombol multi-fungsi selama panggilan.
Berbicara
Melakukan pengoperasian untuk melakukan panggilan pada ponsel
Menempatkan panggilan
yang tersambung, dan kemudian alihkan output audio ke headset.
Tombol multi-fungsi
Anda tidak dapat mengatur volume atau beralih ke lagi
berikut/sebelumnya pada produk ini. Silakan lakukan
pengoperasian ini pada perangkat dengan Bluetooth aktif.
Mikrofon bawaan terletak tepat di sebelah lampu LED merah.
Spesi kasi
Spesi kasi Bluetooth® Bluetooth® versi 3.0
Frekuensi pembawa 2.4 GHz band
Metode transmisi FHSS (Frequency Hopping Spread Spectrum)
Jarak transmisi Kelas 2 Radius maksimum 10 (tanpa hambatan) *1
A2DP (Pro l Distribusi Audio Lanjutan)
Pro l yang didukung *2 AVRCP (Pro l Kendali Jauh Jauh Audio/Video)
HSP (Pro l Headset), HFP (Pro le Bebas-Genggam)
Kodek kompatibel SBC
SCMS-T Didukung
Jumlah perangkat yang dapat dipasangkan 8
Pemutaran musik berkesinambungan Sekitar 8 jam *3
Waktu percakapan berkesinambungan Sekitar 8 jam *3
Waktu siaga berkesinambungan Sekitar 450 jam *3
Suhu/ Suhu 5°C hingga 35°C/kelembaban 20% hingga 80%
kelembaban pengoperasian (tanpa kondensasi)
Kondisi
lingkungan Suhu/ Suhu -10°C hingga +50°C/kelembaban 20% hingga 80%
kelembaban penyimpanan (tanpa kondensasi)
Dimensi (L x P x T) Sekitar 137 × 72 × 18 mm (tidak termasuk tonjolan)
Berat Sekitar 243 g
*1 Jangkauan tergantung pada kinerja perangkat Bluetooth dalam berkomunikasi satu sama lain serta sisa daya
baterai dan di lingkungan sekitar perangkat ini.
*2 Bila menggunakan pro l musik dan pro l percakapan secara bersamaan dengan perangkat tunggal, Anda tidak
dapat terhubung dengan perangkat terpisah.
*3 Dalam situasi seperti terdapat jarak yang cukup jauh antara perangkat Bluetooth untuk berkomunikasi satu sama
lain, konsumsi daya akan meningkat, yang memengaruhi waktu siaga, waktu percakapan, atau waktu pemutaran
audio menjadi lebih pendek.
