Precision Router-Table
Insert Plate
INSTALLATION INSTRUCTIONS
Item # PRS3034
[Fits Triton TRA001 and MOF001, all Porter-Cable 7500 series*]
Item # PRS3036
[Fits Bosch 1617, Porter-Cable 690 and 890 series]
Item # PRS3038
[Not drilled]
*Lock-down screw holes and countersinks must be
enlarged for Porter-Cable 7500-series routers.
See the section Before you start in these instructions.
Tools Required:
• Phillips Screwdriver
• Masking Tape
• Double-faced Tape
• Drill press
• Drill Bits, Countersink Bit
• Router, top-bearing pattern bit

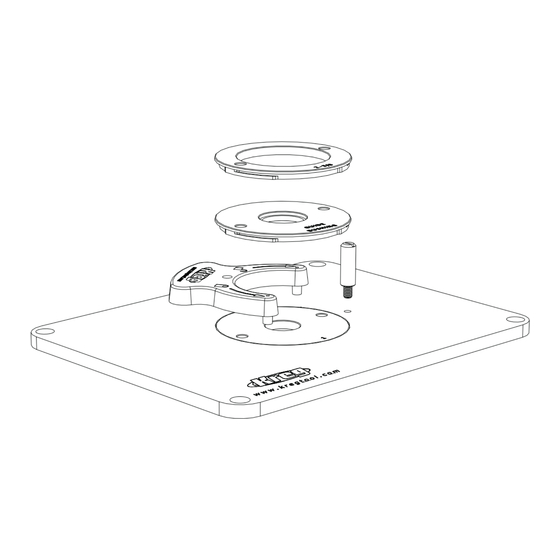

Parts:
• Insert Plate
• (3) Reducing Rings: 1", 1
• Ring Wrench
• (4) ¼-20 x 1¾" fl athead machine screws (lock-down screws)
• ¼-20 x ¾" set screw
• Brass starting pin
• ⅛" hex wrench
• Router-base mounting screws (pre-drilled insert plates only)
WARNING: This product contains one or more chemicals known
to the State of California to cause cancer and birth defects or
other reproductive harm. Wash hands after handling.
www.kregtool.com • 800.447.8638
⁄
" (guide bushing), 2⅝"
3
16
NK8090
Version 1 - 4/2013
R
Advertisement
Table of Contents
Related Manuals for Kreg PRS3034
Summary of Contents for Kreg PRS3034
-
Page 1: Installation Instructions
Precision Router-Table Insert Plate INSTALLATION INSTRUCTIONS Item # PRS3034 [Fits Triton TRA001 and MOF001, all Porter-Cable 7500 series*] Item # PRS3036 [Fits Bosch 1617, Porter-Cable 690 and 890 series] Item # PRS3038 [Not drilled] *Lock-down screw holes and countersinks must be enlarged for Porter-Cable 7500-series routers. - Page 2 Triton, Bosch, and Porter-Cable routers. For these plates, simply fasten your router base to the insert plate using the screws provided with the plate. The PRS3034 insert plate is pre-drilled for the ¼-20 fl athead machine screws used to mount Triton routers. Porter-Cable 7500-series routers have the same hole pattern, but use 5/16-18 machine screws.
- Page 3 Precision Insert Plate Installation Form the insert-plate opening in your router table top Rabbeted opening method 1. Position the insert plate on your router table top, squaring the plate with the table. Trace around the plate with a pencil. Remove the plate.
- Page 4 Precision Insert Plate Installation Routing Guides 5. Chuck a top-bearing pattern bit with a ¾" cutting length into your router. Adjust the cutting depth to the thickness of the insert plate plus the routing guide. Make test cuts in scrap stock to ensure that the cut depth exactly matches the thickness of the insert plate.
- Page 5 Note: This method requires the purchase of Kreg Precision Router Table Plate Levelers (Item # PRS3040) from your Kreg dealer. These levelers feature eight leveling screws that work with four lock-down screws to keep the insert plate fl ush with the router-table surface.
- Page 6 ⅜" below the table surface. 3. For Kreg PRS3034 and PRS3036 Precision Insert Plates, fasten the router base to the insert plate using the screws supplied with the plate.
- Page 7 To remove the ring, turn the wrench clockwise and lift the ring out of the opening. Note: The Kreg Precision Insert Plate includes three Level-Lock reducing rings for fl exibility in matching the size of the insert-plate opening to the diameter of the router bit in use.
-
Page 8: Safety Guidelines
If you have any questions relative to the clean. application of the machinery system, DO NOT use the system until you have written, phoned, or e-mailed Kreg Tool and have · Keep all children and visitors at a safe distance from the work been advised accordingly. -
Page 9: Insert Plate
Precision Router-Table Insert Plate INSTRUCTIONS POUR L’INSTALLATION Article # PRS3034 (Convient aux modèles Triton TRA001 et MOF001 et à toute la série 7500 de Porter-Cable*) Article # PRS3036 (Convient à la série 1617 de Bosch et aux séries 690 et 890 de Porter-Cable) Article # PRS3038 (Non percé) - Page 10 Cable. Pour ces plaques, il suffi t de fi xer la base de votre toupie à la plaque d’insertion à l’aide des vis fournies avec la plaque. La plaque d’insertion PRS3034 est prépercée afi n de pouvoir y insérer les vis à métaux à tête plate de 1/4-20 po utilisées pour fi...
- Page 11 Installation de la plaque d’insertion de précision Tailler l’ouverture de la plaque d’insertion sur le plateau de votre table à toupie Méthode avec ouverture à feuillure 1. Placez la plaque d’insertion sur le plateau de votre table à toupie en vous assurant d’aligner la plaque à la table. Tracez le contour de la plaque au crayon.
- Page 12 Installation de la plaque d’insertion de précision 5. Insérez une fraise à roulement à billes supérieur dans votre Guides de toupie pour une coupe d’une longueur de 1,91 cm. Réglez la toupillage profondeur de coupe en fonction de l’épaisseur de la plaque d’insertion et du guide de toupillage.
- Page 13 Remarque : Cette méthode nécessite l’achat de patins réglables pour plaque de table à toupie Kreg (article #PRS3040), offerts chez votre détaillant Kreg. Ces patins réglables sont munis de huit vis de réglage qui fonctionnent avec quatre vis de verrouillage afi n que la plaque d’insertion reste au même niveau que la surface de la table à toupie.
- Page 14 à 10 mm en dessous de la surface de la table. 3. Pour les plaques d’insertion de précision PRS3034 et PRS3036 de Kreg, fi xez la base de la toupie à la plaque d’insertion à l’aide des vis fournies avec la plaque. Pour la plaque d’insertion de précision PRS3038 de Kreg, utilisez les vis ayant servi à...
- Page 15 à feuillure convient aux douilles de guidage standard de style universel; vous pouvez donc utiliser votre table à toupie pour le toupillage de motifs. Votre détaillant Kreg offre un ensemble de quatre anneaux de réduction supplémentaires ainsi qu’un disque Clé...
-
Page 16: Consignes De Sécurité
à l’utilisation du système, communiquez Gardez les enfants et les observateurs à une distance sécuritaire de avec Kreg Tool par écrit, par téléphone ou par courriel afi n d’obtenir de l’aire de travail. Les enfants et les observateurs ne doivent en aucun cas l’aide AVANT d’utiliser le système. -
Page 17: Instrucciones De Instalación
Precision Router-Table Insert Plate INSTRUCCIONES DE INSTALACIÓN Artículo # PRS3034 [Se adapta a Triton TRA001 y MOF001, toda la serie 7500 de Porter-Cable*] Artículo # PRS3036 [Se adapta a Bosch 1617, series 690 y 890 de Porter-Cable] Artículo # PRS3038 [No taladrado] *Los orifi... - Page 18 Antes de comenzar Estas instrucciones le muestran cómo montar su placa de accesorio de la mesa para rebajadora de precisión Kreg e instalar la placa de accesorio en una mesa para rebajadora fabricada en taller. Existen dos métodos de instalación: •...
- Page 19 Instalación de la placa de accesorio de precisión Forme la abertura de la placa de accesorio en la cubierta de su mesa para rebajadora Método de apertura ranurada 1. Coloque la placa de accesorio en la cubierta de su mesa para rebajadora, colocando la placa a escuadra con la mesa.
- Page 20 Instalación de la placa de accesorio de precisión 5. Coloque una broca para diseño de rodamiento superior con Guías para un portabrocas con una profundidad de corte de 1,14 cm en su rebajar rebajadora. Ajuste la profundidad de corte al grosor de la placa de accesorio más la guía para rebajar.
- Page 21 Instalación de la placa de accesorio de precisión KregMétodo de niveladores de la placa de accesorio para mesa de rebajadora de precisión Kreg Nota: Para este método es necesario comprar niveladores de la placa de accesorio para mesa de rebajadora de precisión Kreg (artículo #PRS3040) en su distribuidor Kreg.
- Page 22 9,35 mm por debajo de la superfi cie de la mesa. 3. Para las placas de accesorio de precisión PRS3034 y PRS3036 de Kreg, fi je la base para rebajadora a la placa de accesorio con los tornillos que se proporcionan con la placa. Para la placa de accesorio de precisión PRS3038 Kreg, use los tornillos que se...
- Page 23 Hay disponible un juego de cuatro anillos reductores adicionales más un disco en blanco para hacer un anillo sin espacio libre en el distribuidor Kreg Llave (artículo #PRS3050)
-
Page 24: Pautas De Seguridad
NO use el sistema hasta escribir, llamar bajo ninguna circunstancia. por teléfono o enviar un correo electrónico a Kreg Tool y recibir la orientación correspondiente. Convierta su taller en un taller “a prueba de niños”. Use candados e interruptores maestros, o cualquier otro medio necesario para evitar el uso no autorizado de la maquinaria.
