TECshow MINI-HIVE 10 User Manual

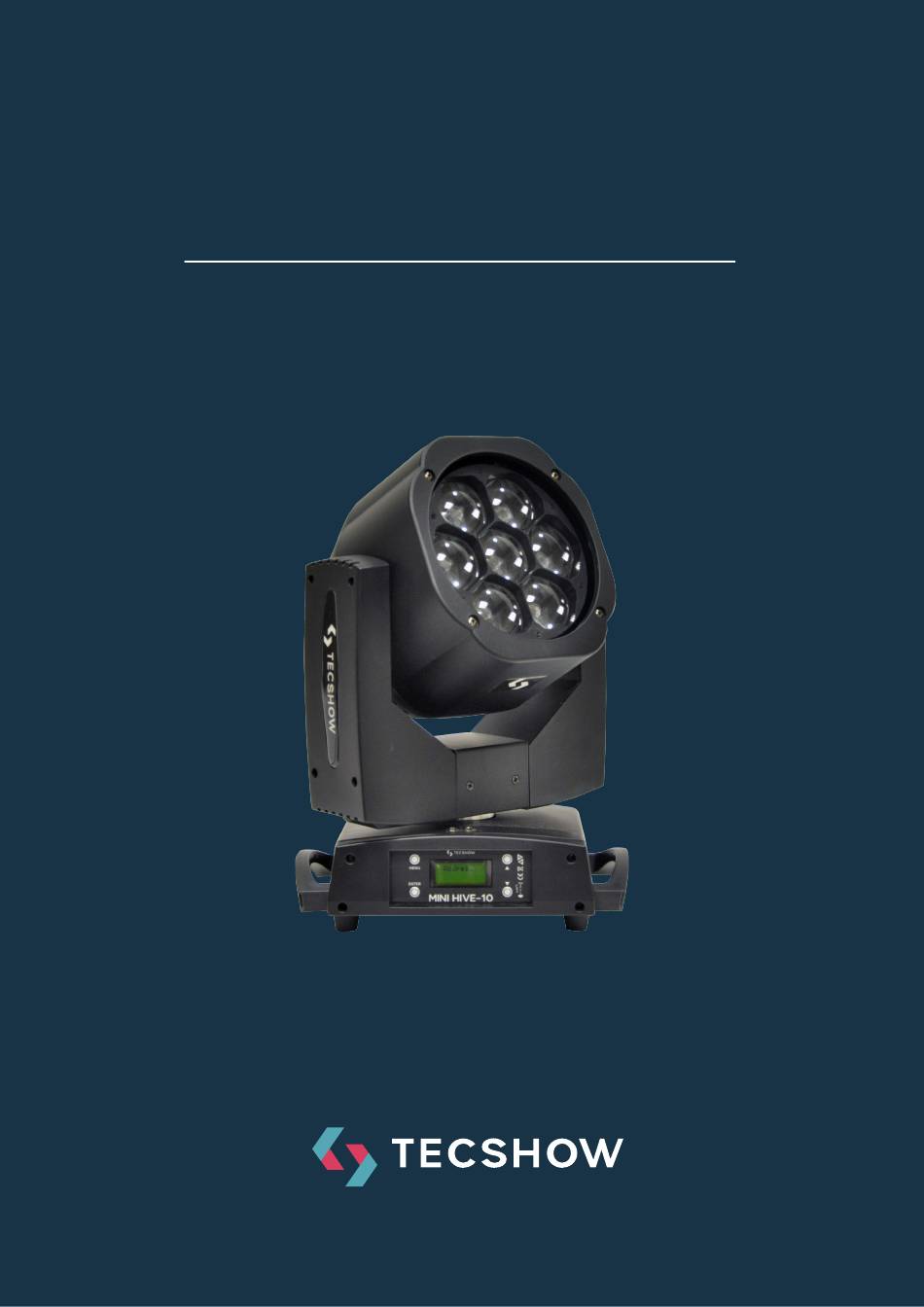

Moving head equipped with 7 x 4-in-1 15w leds and a precise zoom function
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MINI-HIVE 10
Moving head Equipped with 7 x 4-in-1 15W
LEDs and a precise zoom function
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
P. 1
| Tecshow Mini-Hive 10

Advertisement

Table of Contents
loading

Related Manuals for TECshow MINI-HIVE 10

Summary of Contents for TECshow MINI-HIVE 10

  • Page 1 Moving head Equipped with 7 x 4-in-1 15W LEDs and a precise zoom function USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR P. 1 | Tecshow Mini-Hive 10...

  • Page 2: Specifications

    Honeycomb effect • Quad-color LED technology: Smooth RGBW mix with no multi colored shadows • Vivid, saturated and uniform colors • 65 color macros • Dimmer: Full range 0-100% • Strobe effect P. 2 Tecshow Mini-Hive 10 | English version...

  • Page 3: Before Using

    Must be cut off the power supply in the condi- tion of no using or cleaning. • Only allowed with the power cord plug con- nection. Please do not force when unplug the power cord to pull the plug. P. 3 | Tecshow Mini-Hive 10 English version...

  • Page 4: Product Introduction

    1. Lens 2. Head 3. Arm 4. Botton 5. Menu-button 6. Enter-button 7. Down.button 8. UP-button 9. LCD display 10. Power in 11. Fuse 12. Poser switch 13. DMX in 14. DMX out P. 4 Tecshow Mini-Hive 10 | English version...

  • Page 5: Installation Requirements

    2. Put out of the equipment of the first signal wire the vent without clogging. (head), connected to the equipment of the next 3 pin plug (female), so on. See belowed pictures: P. 5 English version | Tecshow Mini-Hive 10...
  • Page 6 Operating Instructions Control Panel Functions Button Function MENU Choose Menu or function exit ENTER Current show menu or enter into the current selected function Increase the value DOWN Decrease the value Menu map P. 6 Tecshow Mini-Hive 10 | English version...

  • Page 7: Menu Instruction

    DMX signal; that means it has received DMX Mode selection the DMX signal. The screen’s backlight closed • Press MENU until it shows Users mode press when there is no signal. When selecting Pan or P. 7 | Tecshow Mini-Hive 10 English version...
  • Page 8 Macro Colour Lee Reference Colour Bit value 209-255 White Dirty White Alice Blue 191-206 Congo Blue 184-190 Dark Steel Blue 180-183 Deep lavender Lilac Tint 175-178 Daylight Blue Flame Red 172-173 Bastard Amber P. 8 Tecshow Mini-Hive 10 | English version...
  • Page 9 Straw Light Amber 110-111 Spring Yellow 100-109 Dark yellow green 89-99 Just Blue 78-88 Sky Blue 68-77 Lavender 62-67 Light Lavender 49-61 Pink Carnation 46-48 Medium Pink Light Pink 35-44 Sunrise Red P. 9 English version | Tecshow Mini-Hive 10...
  • Page 10 Gold Amber Medium Amber Fire 27-28 Surprise Peach 23-26 Straw Tint 20-22 Medium Yellow Black White 5000 K White 3700 K White 7000 K Magenta Yellow Cyan Blue Green Macro color OFF P. 10 Tecshow Mini-Hive 10 | English version...
  • Page 11 LED OFF WHITE Stop Strobe - Foreground Strobe - Background Strobe Effect 252-255 OPEN 239-251 RANDOM FAST STROBE 226-238 RANDOM MEDIUM STROBE 213-225 RANDOM SLOW STROBE 208-212 OPEN FAST PULSATION (25 flash/sec) P. 11 English version | Tecshow Mini-Hive 10...
  • Page 12 Operation with option InvertPan, GOff (Tilt conven- tionally represented at 35 bit and option Invert Tilt, GOff) Operation with option InvertPan, GOn (Tilt conventional- ly represented at 35 bit and option Invert Tilt, GOff) P. 12 Tecshow Mini-Hive 10 | English version...
  • Page 13 Dimmer Dimmer Fin Effect Effect FULL LIGHT NO LIGHT Pan Fin P. 13 English version | Tecshow Mini-Hive 10...
  • Page 14 5 seconds in Pan / Tilt reset levels PAN / TILT RESET ZOOM RESET Effects reset is activated passing throug the unused range and staying 5 seconds in Effects reset levels. ZOOM RESET UNUSED RANGE P. 14 Tecshow Mini-Hive 10 | English version...
  • Page 15 Zoom Effect WIDE BEAM NARROW BEAM Zoom Rotation Effect FAST ROTATION SLOW ROTATION 191-192 STOP SLOW ROTATION FAST ROTATION LINEAR ROTATION P. 15 English version | Tecshow Mini-Hive 10...
  • Page 16 ….. Lens offset angle: +0.06 degree Lens offset angle: 0.00 degree RED LED 1 to… Effect GREEN LED 1 to… LED ON BLUE LED 1 to… LED OFF WHITE LED 1 to… P. 16 Tecshow Mini-Hive 10 | English version...
  • Page 17 2 up to 161-255 = min to density and 20 fixtures max speed, Fade In speed + Fade Out. 0-255 →select pixel density Fade or snap depending on fade channel P. 17 English version | Tecshow Mini-Hive 10...
  • Page 18 61-255 = min to max speed, cw rotation 133-137 Shape 6 61-255 = min to max speed, cw rotation 138-142 Shape 7 143-147 Shape 8 148-152 Shape 9 153-157 Shape 10 158-162 Shape 11 163-255 Reserved P. 18 Tecshow Mini-Hive 10 | English version...
  • Page 19 Smooth, fading curve gamma 2 Smooth, fading curve gamma 1,986 Smooth, fading curve gamma 1,993 Smooth, fading curve gamma 0,513 Smooth, fading curve gamma 0,506 Smooth, fading curve gamma 0,5 0-15 Snap P. 19 English version | Tecshow Mini-Hive 10...
  • Page 20 Background Dimmer LED OFF Shape transition Effect 4 sec 3 sec 2 sec 1 sec 0,5 sec 100 ms No fade LED reference number for pixel mapping TILT: channel 16 @ 200 bit P. 20 Tecshow Mini-Hive 10 | English version...

  • Page 21: Dmx Channel Table

    Shape B Background Dimmer Shape W Shape Transition Shape Dimmer Shape Offset Background Dimmer Shape Transition Shape Offset Red LED 1 Green LED 1 Blue LED 1 White LED1 …. Red LED … P. 21 English version | Tecshow Mini-Hive 10...
  • Page 22 …. Green LED … …. Blue LED … Red LED 7 Green LED7 Blue LED7 White LE7 P. 22 Tecshow Mini-Hive 10 | English version...

  • Page 23: Especificaciones

    Efecto panal de abejas de gran impacto visual • Tecnología LED 4-en-1: Mezcla RGBW suave sin sombras • Colores vividos, saturados e uniformes • 65 macros de color • Dimmer: Rango completo 0-100% • Efecto estrobo P. 23 | Tecshow Mini-Hive 10 Versión Español...

  • Page 24: Antes De Usarlo

    Si ese fuera el caso, no lo utilice y reemplácelo por otro cable en óptimas condiciones. • Utilice únicamente el enchufe provisto. Nunca tire del cable para desconectar la unidad. P. 24 Tecshow Mini-Hive 10 | Versión Español...
  • Page 25 3. Brazo 4. Tecla 5. Tecla Menú 6. Tecla Enter 7. Tecla Down 8. Tecla Up 9. Pantalla LCD 10. Encendido 11. Fusible 12. Interruptor encendido 13. Entrada DMX 14. Salida DMX P. 25 Versión Español | Tecshow Mini-Hive 10...

  • Page 26: Requisitos Para La Instalación

    (hembra) de que los orificios de ventilación no se encuentren de la unidad siguiente y así sucesivamente. Vea obstruidos. el gráfico que se ilustra a continuación: Entrada Salida P. 26 Tecshow Mini-Hive 10 | Versión Español...

  • Page 27: Instrucciones De Uso

    Ingrese en la función actual o seleccione la función deseada Utilice esta opción para aumentar el valor de la función DOWN Utilice esta opción para disminuir el valor de la función Descripción del Menú P. 27 Versión Español | Tecshow Mini-Hive 10...
  • Page 28 2 a 60 minutos. Cuando seleccione la opción Key lock pre- • sione ENTER y opere a través de la opción UP P. 28 Tecshow Mini-Hive 10 | Versión Español...
  • Page 29 Color Macro Lee Referencia Colores Valor de Bit 209-255 Blanco Blanco Sucio Azul Alicia 191-206 Azul Congo 184-190 Azul Acero Oscuro 180-183 Lavanda Profundo Lila 175-178 Azul Luminoso Rojo Flama 172-173 Ámbar P. 29 Versión Español | Tecshow Mini-Hive 10...
  • Page 30 Ámbar profundo Pajizo Ámbar Claro 110-111 Amarillo Primavera 100-109 Verde Amarillo Oscuro 89-99 Azul 78-88 Azul cielo 68-77 Lavanda 62-67 Lavanda claro 49-61 Rosa clavel 46-48 Rosa medio Rosa claro 35-44 Rojo amanecer P. 30 Tecshow Mini-Hive 10 | Versión Español...
  • Page 31 Ámbar oscuro Ámbar dorado Ámbar medio Fuego 27-28 Melocotón 23-26 Pajizo 20-22 Amarillo medio Negro Blanco 5000 K Blanco 3700 K Blanco 7000 K Magenta Amarillo Cian Azul Verde Rojo Colores macro- apagado P. 31 | Tecshow Mini-Hive 10 Versión Español...
  • Page 32 LED Apagado Detener Estrobo- Strobe Hacia Adelante - Estrobo Hacia Atrás Efecto 252-255 ABIERTO 239-251 ESTROBO ALEATORIO RÁPIDO 226-238 ESTROBO ALEATORIO MEDIO 213-225 ESTROBO ALEATORIO LENTO 208-212 ABIERTO PULSACIÓN RÁPIDA (25 Flash/Segundo) P. 32 Tecshow Mini-Hive 10 | Versión Español...
  • Page 33 Tilt representada convencionalmente en 35 bit y con opción de inversión Tilt, GOff. Operaciones con la opción de inversión Pan, GOn (el tilt generalmente está representado en 35 bit y con la opción de inversión Tilt, GOff). P. 33 Versión Español | Tecshow Mini-Hive 10...
  • Page 34 Dimmer Dimmer Fin Efecto Efecto ARRIBA LUZ TOTAL BAJO FALTA DE LUZ Pan Fin P. 34 Tecshow Mini-Hive 10 | Versión Español...
  • Page 35 El Reinicio De Los Efectos Se Activa Cuando Transcurre Un Intervalo Sin Que Se Utilice La Unidad Y Permanezca 5 Segundos En Los Niveles De Reinicio De Efectos. REINICIO ZOOM UNUSED RANGE P. 35 Versión Español | Tecshow Mini-Hive 10...
  • Page 36 Zoom Efecto HAZ ANCHO HAZ ESTRECHO Zoom Rotation Efecto ROTACIÓN RÁPIDA ROTACIÓN LENTA 191-192 INTERRUPCIÓN ROTACIÓN LENTA ROTACIPON RÁPIDA ROTACIÓN LINEAL P. 36 Tecshow Mini-Hive 10 | Versión Español...
  • Page 37 Ángulo de desplazamiento del lente +0,06 grados Ángulo de desplazamiento del lente 0,00 grados LED ROJO 1 a… Efecto LED VERDE 1 to… LED ENCENDIDO LED AZUL 1 to… LED APAGADO LED BLANCO 1 to… P. 37 Versión Español | Tecshow Mini-Hive 10...
  • Page 38 2 y 159-160 = STOP. con densidad y hasta 20 uni- 161-255 = mínimo a velocidad variable dades máximo, velocidad, 0-255 → Selección desvanecimiento de la densidad de entrada los pixeles P. 38 Tecshow Mini-Hive 10 | Versión Español...
  • Page 39 61-255 = min to max speed, cw rotation 133-137 Forma 6 61-255 = velocidad mínima a máxima, 138-142 Forma 7 rotación cw 143-147 Forma 8 148-152 Forma 9 153-157 Forma 10 158-162 Forma 11 163-255 Reservado P. 39 Versión Español | Tecshow Mini-Hive 10...
  • Page 40 Suave, curva de desvanecimiento gamma 1.986 Suave, curva de desvanecimiento gamma 1.993 Suave, curva de desvanecimiento gamma 0.513 Suave, curva de desvanecimiento gamma 0.506 Suave, curva de desvanecimiento gamma 0,5 0-15 Snap P. 40 Tecshow Mini-Hive 10 | Versión Español...
  • Page 41 Dimmer De Fondo Transición de la Forma Efecto 4 seg 3 seg 2 seg 1 seg 0,5 seg 100 ms Sin desvanecimiento LED reference number for pixel mapping TILT: channel 16 @ 200 bit P. 41 Versión Español | Tecshow Mini-Hive 10...
  • Page 42 Luz de fondo Forma W Transición de la forma Forma de la luz Compensación Luz de fondo Transición de la forma Compensación LED Rojo 1 LED Verde 1 LED azul 1 LED Blanco 1 P. 42 Tecshow Mini-Hive 10 | Versión Español...
  • Page 43 …. LED rojo …. LED verde …. LED azul LED Rojo 7 LED Verde 7 LED Azul 7 LED Blanco 7 P. 43 | Tecshow Mini-Hive 10 Versión Español...
  • Page 44 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM / PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM P. 44 Tecshow Mini-Hive 10 |...
