- Page 1 BEAMER Beam Moving Head – Powered by 2R 132W Lamp USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR...
-
Page 2: Photometric Data

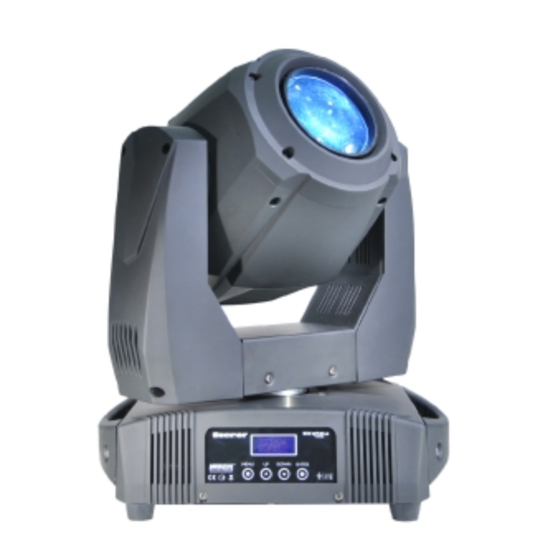

Overview Physical Beamer is a compact design moving head powered by a 2R DMX connectors: 2 XLR connectors (XLR-3 In and Out) 132W Lamp with a beam angle of 2.5º. Boost your creativi- Power supply connectors: PowerCON® In Backlit LCD display static gobos + open and its 8-facet rotating prism. -
Page 3: Operating Determinations
There should not be any cables ly- ing around. Please make sure that the unit cannot be touched or bumped. • When using smoke machines, make sure that the de- BEAMER p. 3 ENGLISH VERSION... -
Page 4: Installation
20 unit fixtures at most. Signal amplifier is a must to This unit cannot be dropped to trash can. connect more fixtures 5. Control Button Choose function 6. External Lamp Ignited. This machine with high voltage sodium lamp unit, needs ex- ternal igniter. BEAMER p. 4 ENGLISH VERSION... -
Page 5: Troubleshooting
Disconnect fixture and replace lamp intermittently, or burns Allow fixture to cool. If problem persists, contact Fixture or lamp is too hot out too quickly service technician Reference • Control menu • DMX Channel • Specification BEAMER p. 5 ENGLISH VERSION... -
Page 6: Control Menu
Set one of the unit as master, choose auto-running function on the menu. Set other units as slave, press MENU button to DMX address setting state. Connect master and slave with signal cable. Then all slave units will run follow the master. BEAMER p. 6 ENGLISH VERSION... -
Page 7: Dmx Channel
0-99 stay the same; 100-105 lamp off (stop 3 seconds) 106-199 CH13 Lamp control stay the same; 200-205 lamp on (stop 3 seconds) ; 206-255 stay the same CH14 Reset 0-254 stay the same 255 (stay 3 seconds reset) BEAMER p. 7 ENGLISH VERSION... - Page 8 Focus 0-255 0-99 N/A 100-105 Lamp off (interval 3 seconds) 106-199 N/A CH10 Lamp on/off 200-205 Lamp on (interval 3 seconds) 206-255 N/A CH11 Reset 0-254 N/A 255 (interval 3 seconds) Reset BEAMER p. 8 ENGLISH VERSION...
- Page 9 14 gobos estáticos + abierto y su prisma Dimensiones: 430x247x338 mm. / 17x9.7x13.3 in. rotativo de 8 facetas. Gracias a su foco motorizado Beamer le Peso: 12 Kg. / 26.5 Lbs. permite mantener un control de su show aún en los ambien- tes más difíciles.
- Page 10 Al elegir el lugar de la instalación, por favor asegúrese de que el dispositivo no está expuesto a calor extremo, hume- dad o polvo. No debe haber ningún cable por ahí. Por favor, asegúrese de que la unidad no puede ser tocada ni golpeada. BEAMER p. 10 VERSIÓN ESPAÑOL...
-
Page 11: Instalación
3. Encendido externo La unidad utiliza una lámpara de sodio de alto voltaje, por lo que debe contar con un sistema de encendido externo. 4. Entorno de operación La unidad debe operarse en ambientes cuya temperatura sea BEAMER p. 11 VERSIÓN ESPAÑOL... - Page 12 120-ohm, 1/4-watt resistor Resistor de 120 Ω y ¼ W El cable de señal complementario transmite señales a un máximo de 20 unidades. En caso de necesitar conec- tar más unidades, utilice un amplificador de señal. BEAMER p. 12 VERSIÓN ESPAÑOL...
-
Page 13: Resolución De Problemas
Permita que la unidad se ventile. Si el problema con- cortes intermitentes Sobrecalentamiento de la unidad o lámpara. tinúa, contacte a un técnico. o apagado rápido. Menú de control Referencias de la imagen DOWN DOWN ENTER ENTER MENU MENU MENU DOWN ENTER BEAMER p. 13 VERSIÓN ESPAÑOL... -
Page 14: Modo Master/Slave
30 segundos, la pantalla LCD se apagará en forma automática. Modo master/slave Configure una unidad como master y elija la función de eje- cución automática en el menú. Configure las otras unidades BEAMER p. 14 VERSIÓN ESPAÑOL... -
Page 15: Canales Dmx
100-105 Lámpara apagada (luego de 3 segundos) CH13 Control de la lámpara 106-199 Sin cambio 200-205 Lámpara encendida (luego de 3 segundos) 206-255 Sin cambio 0-254 Sin cambio CH14 Reinicio 255 Reinicio luego de 3 segundos BEAMER p. 15 VERSIÓN ESPAÑOL... - Page 16 155-164 Vibración de gobo 6 165-174 Vibración de gobo 5 175-184 Vibración de gobo 4 185-194 Vibración de gobo 3 195-204 Vibración de gobo 2 205-214 Vibración de gobo 1 215-255 Flujo de gobo (velocidad creciente) BEAMER p. 16 VERSIÓN ESPAÑOL...
- Page 17 Enfoque 0-255 0-99 N/A 100-105 Lámpara apagada (intervalo de 3 segundos) Lámpara CH10 106-199 ND On/Off 200-205 Lámpara encendida (intervalo de 3 segundos) 206-255 ND 0-254 N/A CH11 Reinicio 255 Reinicio (intervalo de 3 segundos) BEAMER p. 17 VERSIÓN ESPAÑOL...
- Page 18 Versión Español...
