Dimensions - Techfluid SC250H Instruction Manual

26

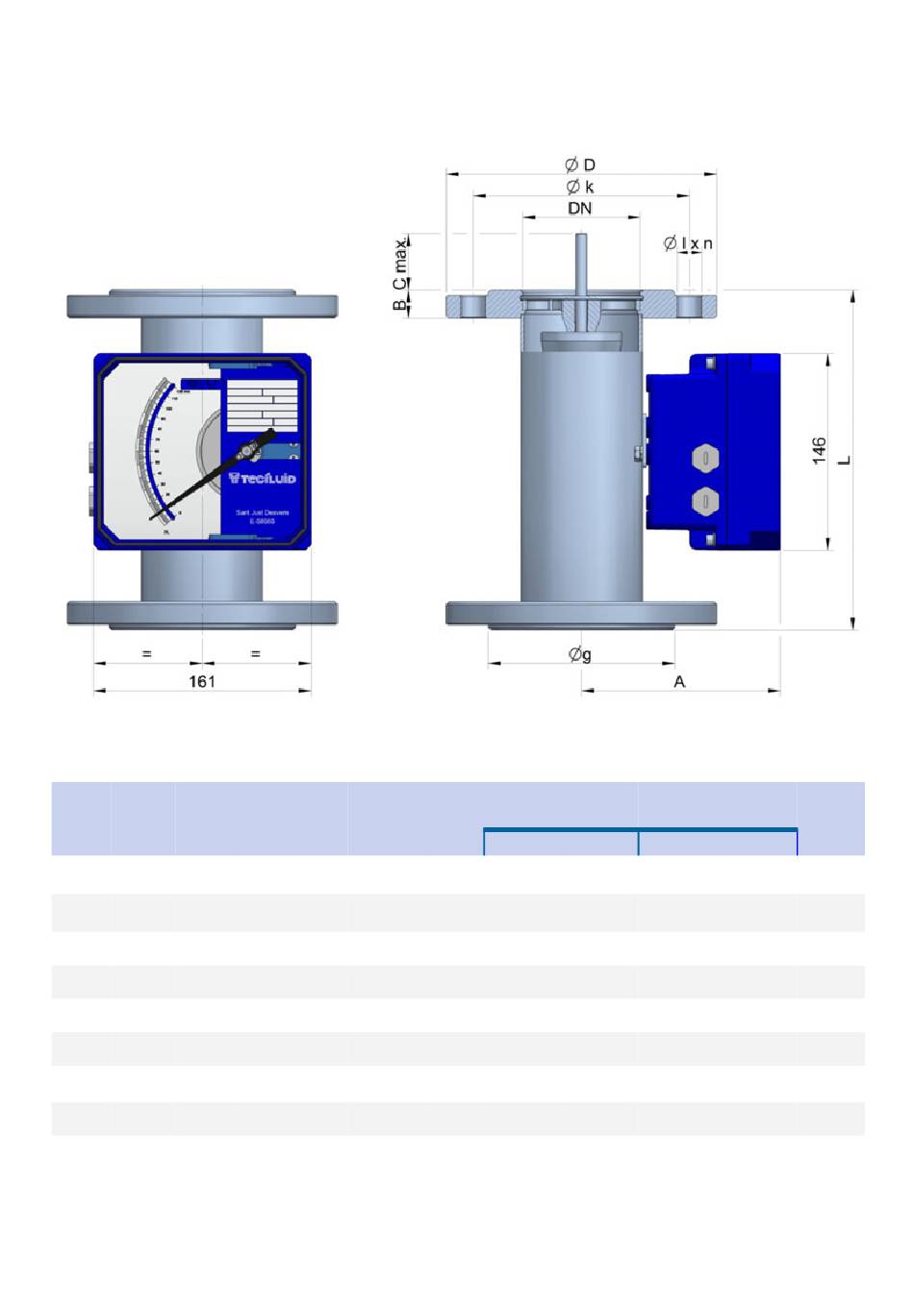

DIMENSIONS

EN 1092-1 flanges
DN PN Ø D
15 40 95
25 40 115
40 40 150
50 40 165
65 16 185
80 16 200
100 16 220
125 16 250
150 16 285
Ø k Ø g Ø l x n
65 45 14 x 4
85 68 14 x 4
110 88 18 x 4
125 102 18 x 4
145 122 18 x 8
160 138 18 x 8
180 162 18 x 8
210 188 18 x 8
240 218 22 x 8
A
B
SC250 SM250
16 133 136
18 146 154
18 154 167
20 167 176
18 176 192
20 192 211
20 211 -
22 236 -
22 262 -
(dimensions in mm)
52
C max
SC250 SM250
45 45 250
45 45 250
45 45 250
45 45 250
45 45 250
45 45 250
45 - 250
45 - 250
45 - 300
L
