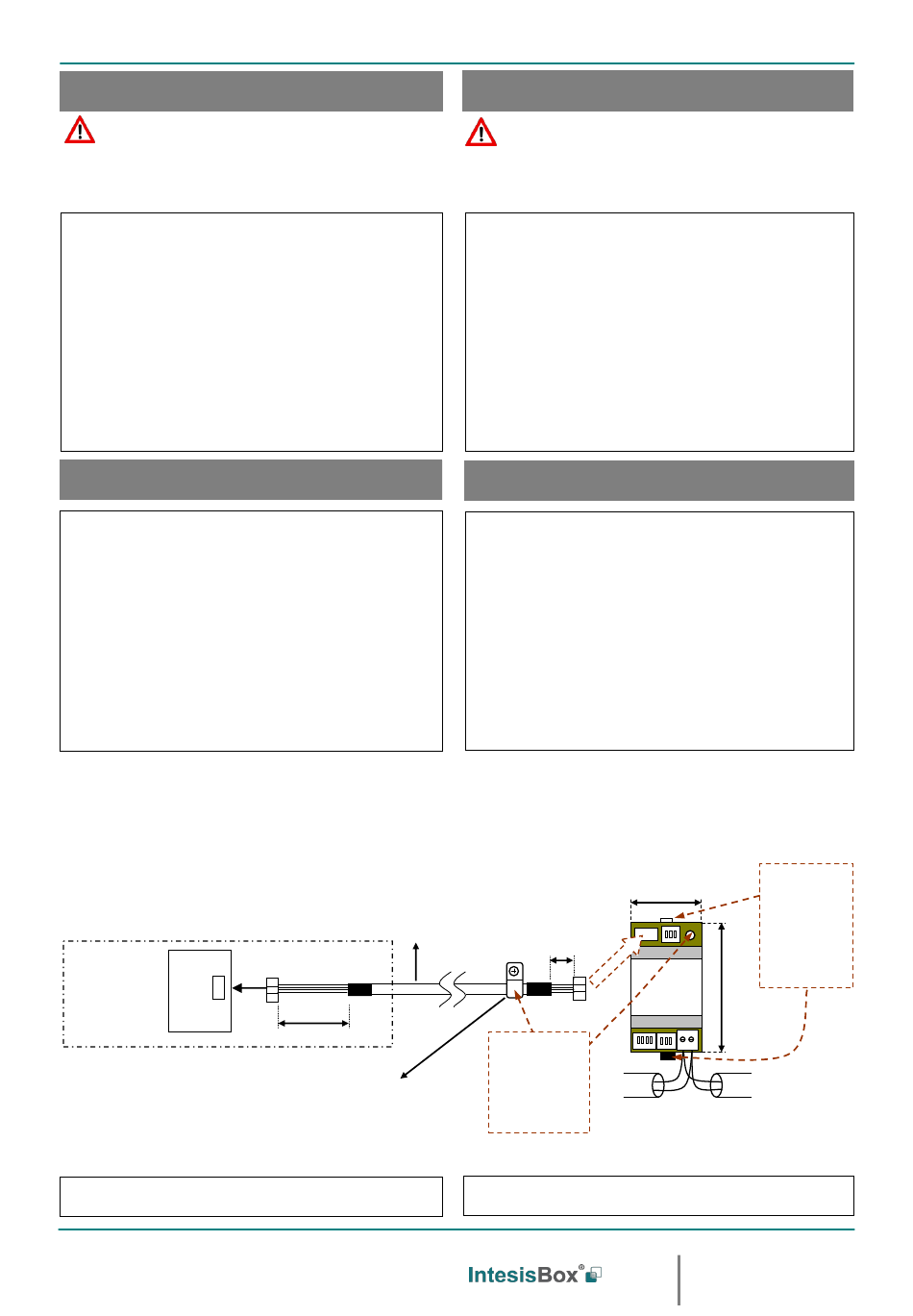

IntesisBox PA-AW2-MBS-1 Installation Instructions

Interfaz PA-AW2-MBS-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalado por personal técnico
acreditado (electricista, instalador, o personal técnico
cualificado) y siguiendo
seguridad.
• Antes de manipular el interior de la unidad Aquarea H,
asegúrese de que está completamente desconectada de la
red eléctrica.
• En caso de instalación mural del interfaz junto a la unidad
Hydro, fije la interfaz de forma segura siguiendo las
instrucciones del diagrama de abajo.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
Instrucciones de instalación
• Desconecte la unidad aire agua de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad de aire agua
siguiendo las instrucciones del diagrama de abajo (respete
las instrucciones de seguridad anteriores).
• Conecte el extremo largo del cable suministrado al conector
de la unidad hidrónica y el otro extremo al conector "Hydro
Unit" de la pasarela IntesisBox.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad hidrónica y vuelva a conectarla a la red
eléctrica.
• Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio de la interfaz.
• Siga las instrucciones
configurar la interfaz a través de los micro interruptores.
IMPORTANTE:
La ampliación o acortamiento del cable
de conexión que se incluye con la interfaz puede provocar un
funcionamiento incorrecto. Mantenga el cable de conexión lo
mas alejado posible del cableado eléctrico y del cable de
tierra, no los enrolle juntos.
Tarjeta control interior
CN-CNT
Internal control board
El manual de usuario está disponible en:
https://www.intesisbox.com/en/panasonic-modbus-air-to-water-pa-aw2-mbs-1/gateway/
Doc. Rev.1.1
La información en este documento puede variar sin previo aviso. / This information is subject to change without notice.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
FW:1.0
instrucciones de seguridad
todas las instrucciones
de la página siguiente para
Cable de conexión
suministrado con el
interfaz.
Connection cable
supplied with the
interface.
Unidad Hidrónica
Hydro unit
200 mm / 7.9"
Tornillo de fijación
Fixing screw
Interface PA-AW2-MBS-1
Safety intructions
WARNING
e
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician, installer, or technical personnel) and
de following all the safety instructions.
• Before manipulating the Aquarea H unit, make sure it is
completely disconnected from Mains power.
• In case of wall mounting of the interface beside the Hydro
unit, fix the interface safely following the instructions of the
diagram below.
• This interface must be installed in an access restricted
location.
Installation instructions
• Disconnect the air to water unit from the Mains Power.
• Attach the interface next to the Air to Water unit (wall
mounting) following the instructions of the diagram below
(respect the safety instructions given above).
• Connect the long end of the supplied cable in the connector
of the hydro unit and the other end into the "Hydro Unit"
connector of the IntesisBox gateway.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the hydro unit and reconnect it to Mains Power.
• Follow the instructions on the user's manual to configure
and commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT:
cable included with the interface may cause the interface not
working properly. Keep the connection cable as far away as
possible from electrical wires and ground wire. Do not bundle
them together.
40 mm / 1.6"
Use este agujero
para fijar el cable con
la grapa y tornillo
suministrados.
Use this hole to
attach the cable
using the staple and
screw provided.
The user manual is available at
https://www.intesisbox.com/en/panasonic-modbus-air-to-water-pa-aw2-mbs-1/gateway/
Extending or shortening the connection
Para fijación mural,
extraiga hacia fuera
53 mm / 2.1"
las grapas superior
e inferior hasta oir
el "click".
For wall mounting,
extract the upper
and lower staples
until you hear the
Hydro Unit
"click".
IntesisBox ®
PA-AW2-MBS-1
90 mm
EIA485
A B
3.5"
MODBUS RTU
:
URL http://www.intesisbox.com
Email info@intesisbox.com
Phone +34 938047134
FW:1.0
EIA-485
Bus
1 / 2
