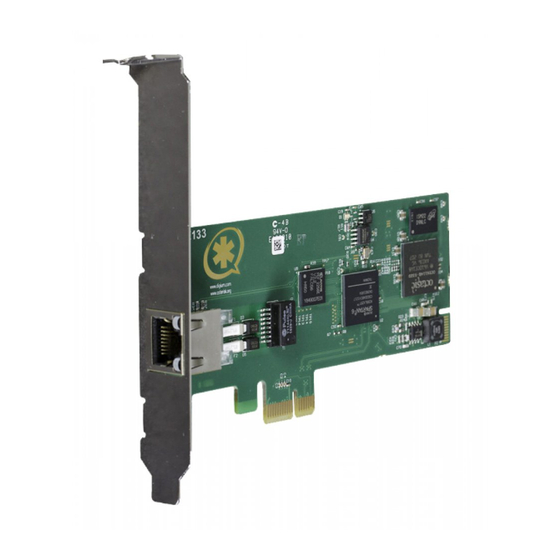

Digium TE131 User Manual

Te130 series
Hide thumbs
Table of Contents

Advertisement

Quick Links

TE130 Series
TE131/TE132/TE133/TE134
User Manual
601-00022
Rev. B

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TE131 and is the answer not in the manual?

Questions and answers

Related Manuals for Digium TE131

Summary of Contents for Digium TE131

  • Page 1 TE130 Series  TE131/TE132/TE133/TE134  User Manual 601-00022 Rev. B...
  • Page 2 No part of this publication may be copied, distributed, transmitted, transcribed, stored in a  retrieval system, or translated into any human or computer language without the prior written  permission of Digium, Inc.  Digium, Inc. has made every effort to ensure that the instructions contained in this document  are adequate and error free. The manufacturer will, if necessary, explain issues which may  not  be  covered  by  this  documentation.  The  manufacturer’s  liability  for  any  errors  in  the  documents is limited to the correction of errors and the aforementioned advisory services.  This document has been prepared for use by professional and properly trained personnel,  and the customer assumes full responsibility when using it.  Adobe and Acrobat are registered trademarks, and Acrobat Reader is a trademark of Adobe  Systems Incorporated.  Asterisk,  Digium,  Switchvox,  and  AsteriskNOW  are  registered  trademarks  and  Asterisk  Business Edition, AsteriskGUI, and Asterisk Appliance are trademarks of Digium, Inc.  Any other trademarks mentioned in the document are the property of their respective owners.  Digium, Inc. Page 2...
  • Page 3 Compliance Information Compliance information for this product is available at  http://www.digium.com/compliance.  Digium, Inc. Page 3...
  • Page 4 Introduction to TE130 Series Documentation This manual contains product information for the TE130 Series of cards.  Be sure to refer to any supplementary documents or release notes that  were shipped with your equipment. The manual is organized in the  following manner:  Chapter/ Title Description Appendix Overview  Identifies your card’s features. This chapter also  covers applications and uses for the TE130 Series  card in the real world.  Card Installation  Provides instructions for installing the card in your  PC, acquiring correct drivers, and checking device  compatibility.  Configuration  Provides instructions for configuring your card.  Troubleshooting  Explains resolutions to common problems and  frequently asked questions pertaining to card  installation and usage.  Pin Assignments  Lists the connectors and pin assignments.  Specifications  Details card specifications.  Glossary and  A list of terms and acronyms used throughout this  Acronyms  manual.  Digium, Inc. Page 4...
  • Page 5 Symbol Definitions Caution statements indicate a condition where damage to the unit or  its configuration could occur if operational procedures are not  followed. To reduce the risk of damage or injury, follow all steps or  procedures as instructed.  The ESD symbol indicates electrostatic sensitive devices. Observe  precautions for handling devices. Wear a properly grounded  electrostatic discharge (ESD) wrist strap while handling the device.  The Electrical Hazard Symbol indicates a possibility of electrical shock when operating this unit in certain situations. To reduce the  risk of damage or injury, follow all steps or procedures as  instructed.  Digium, Inc. Page 5...
  • Page 6 Do not attempt to service this card unless specifically instructed to do  so. Do not attempt to remove the card from your equipment while  power is present. Refer servicing to qualified service personnel. Water and Moisture.  Do not spill liquids on this unit. Do not operate this equipment in a  wet environment. Heat.  Do not operate or store this product near heat sources such as radiators, air ducts, areas subject to direct, intense sunlight, or other  products that produce heat. Static Electricity. To reduce the risk of damaging the unit or your equipment, do not  attempt to open the enclosure or gain access to areas where you are  not instructed to do so. Refer servicing to qualified service personnel.  Save these instructions for future reference. Service Personnel Cautions Warning. This card must be used with the PC lid screwed down. Telecommunications network voltages exist inside the PC!  The PC must be shut down and telecommunications line connection  shall be removed before opening the PC. Electrical Shock. To reduce the risk of injury, damage to the unit or your equipment, do  not attempt to touch the modules while they are powered. The case  should be securely closed before power is applied to the unit.  Digium, Inc. Page 6...
  • Page 7 Service Personnel Cautions Servicing. Disconnect telecommunications network cable before opening the  cover or removing the card from the motherboard.  Labeling. For safety reasons, only connect equipment with a  Telecommunications Compliance label. This includes customer  equipment previously labelled Permitted or Certified. Caution. Only connect regulatory equipment (approved for use in your specific  country) to the telecommunications network voltage circuit ports.  Caution.  This card is not intended for home use. It must be used in restricted  access locations and installed in UL Listed I.T.E. only.  Digium, Inc. Page 7...

  • Page 8: Table Of Contents

    Configuration ..........35 Configuring Card Features  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Digium, Inc. Page 8...
  • Page 9 Glossary and Acronyms ........55 Digium, Inc.
  • Page 10 List of Figures Figure 1:  Sample Legacy Phone Application  . . . . . . . . . . . . . .13 Figure 2:  Sample IP Phone Application  . . . . . . . . . . . . . . . . . .14 Figure 3:  TE133 Card  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Figure 4:  TE134 Card  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Figure 5:  Motherboard Slots  . . . . . . . . . . . . . . . . . . . . . . . . . .25 Figure 6:  Insert the Card   . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Digium, Inc. Page 10...
  • Page 11 List of Tables Table 1:  Card Identifiers  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  30 Table A­1:  RJ45 Telco Port Connector . . . . . . . . . . . . . . . . . . . .52 Table B­2:  Maximum Power Consumption . . . . . . . . . . . . . . . . .54 Digium, Inc. Page 11...

  • Page 12: Overview

    Chapter 1  Overview  The Digium TE130 Series cards are a T1/E1 capable card series created  for voice. They support industry standard protocols, including Robbed Bit  Signaling (also known as CAS or Channel Associated Signaling), CCS  (Common Channel Signaling), E&M, and Primary Rate ISDN (PRI). The  TE130 Series cards are capable of running in E1, T1, or J1 modes. The  TE133 and TE134 models include onboard DSP­based G.168­complaint  echo cancellation. The TE131 and TE132 models rely on software­based  echo cancellation and (unlike many other Digium card products) cannot  be upgraded with any modular echo cancellation.  Designed to be fully compatible with existing software applications and  integrate fully with the Asterisk platform, the TE130 Series cards allow  many advanced call features.  Voice Modes: PRI CPE and PRI NET  NI1  – NI2  – EuroISDN  – 4ESS (AT&T)  – 5ESS (Lucent)  – DMS100  – Q.SIG  – Digium, Inc. Page 12...

  • Page 13: Figure 1: Sample Legacy Phone Application

    Chapter 1: Overview E&M  Wink  – Feature Group B  – Feature Group D  – FXO and FXS  Ground Start  – Loop Start  – Loop Start with Disconnect Detect  – The TE130 Series cards can be used to connect your Asterisk machine to  the PSTN world, your channel bank, or even another PBX. This is  accomplished via a T1/E1 interface. The cards allow Asterisk software to  connect to your network, creating a professional telephony environment.  Figure 1 and Figure 2 show examples of the card’s application.  Figure 1: Sample Legacy Phone Application Digium, Inc. Page 13...

  • Page 14: Figure 2: Sample Ip Phone Application

    Chapter 1: Overview Figure 2: Sample IP Phone Application Digium, Inc. Page 14...

  • Page 15: Echo-Cancellation

    Chapter 1: Overview Echo-Cancellation Users connecting their TE130 Series cards to the PSTN or other devices  are likely to be placing calls that will result, at some point, in an  unbalanced 4­wire/2­wire hybrid. The result of this hybrid is the  reflection of a near­end echo to the calling party. Elimination of this echo  is the responsibility of echo cancellation.  If not explicitly disabled in chan_dahdi.conf, the integrated hardware  echo cancellation of the TE133 and TE134 models will automatically  .  operate and cancel all network echo within its tail range (1024 taps) The  TE131 and TE132 models depend instead on software­based echo  cancellation and are best suited for environments or installations that do  not require hardware­based echo cancellation.  Digium, Inc. Page 15...

  • Page 16: What Is Asterisk

    Chapter 1: Overview What is Asterisk®?  Asterisk is the world’s leading open source telephony engine and tool kit.  Offering flexibility unheard of in the world of proprietary  communications, Asterisk empowers developers and integrators to create  advanced communication solutions...for free. Asterisk is released as open  source under the GNU General Public License (GPL), and it is available  for download free of charge. Asterisk is the most popular open source  telephony software available, with the Asterisk Community being the top  influencer in VoIP.  Asterisk as a Phone Switch (PBX)  Asterisk can be configured as the core of an IP or hybrid PBX, switching  calls, managing routes, enabling features, and connecting callers with the  outside world over IP, analog (POTS), and digital (T1/E1/J1/BRI)  connections.  Asterisk runs on a wide variety of Linux distributions. It provides all of  the features you would expect from a PBX including many advanced  features that are often associated with high end (and high cost) proprietary  PBXs. Asterisk's architecture is designed for maximum flexibility and  supports Voice over IP in many protocols, and can interoperate with  almost all standards­based telephony equipment using relatively  inexpensive hardware.  Asterisk as a Gateway  It can also be built out as the heart of a media gateway, bridging the  legacy PSTN to the expanding world of IP telephony. Asterisk’s modular  architecture allows it to convert between a wide range of communications  protocols and media codecs.  Digium, Inc. Page 16...

  • Page 17: Asterisk In The Call Center

    Chapter 1: Overview Asterisk as a Feature/Media Server  Need an IVR? Asterisk’s got you covered. How about a conference  bridge? Yep. It’s in there. What about an automated attendant? Asterisk  does that too. How about a replacement for your aging legacy voicemail  system? Can do. Unified messaging? No problem. Need a telephony  interface for your web site? Okay.  Asterisk in the Call Center  Asterisk has been adopted by call centers around the world based on its  flexibility. Call center and contact center developers have built complete  ACD systems based on Asterisk. Asterisk has also added new life to  existing call center solutions by adding remote IP agent capabilities,  advanced skills­based routing, predictive and bulk dialing, and more.  Asterisk in the Network  Internet Telephony Service Providers (ITSPs), Competitive Local  Exchange Carriers (CLECs) and even first­tier incumbents have  discovered the power of open source communications with Asterisk.  Feature servers, hosted services clusters, voicemail systems, and pre­paid  calling solutions, all based on Asterisk have helped reduce costs and  enabled flexibility.  Digium, Inc. Page 17...

  • Page 18: Asterisk Everywhere

    Chapter 1: Overview Asterisk Everywhere  Asterisk has become the basis for thousands of communications  solutions. If you need to communicate, Asterisk is your answer. For more  information on Asterisk, visit http://www.asterisk.org or  http://www.digium.com.  Digium, Inc. Page 18...

  • Page 19: Card Installation

    Chapter 2  Card Installation This chapter provides the following information:  Unpacking the Card on page 20 Shipment Inspection on page 21 Identifying Features on page 21 T1/E1 Selection on page 22 Slot Compatibility on page 25 Hardware Installation on page 27 Software Installation on page 29 Installing Asterisk on page 33 Note: The TE130 Series card installation instructions are written so  that they will apply to any card in the series. Examples and card  specific information are included as needed.  Digium, Inc. Page 19...

  • Page 20: Unpacking The Card

    Chapter 2: Card Installation Unpacking the Card When you unpack your card, carefully inspect it for any damage that may  have occurred in shipment. If damage is suspected, file a claim with the  carrier and contact your reseller from which the card was purchased, or  contact Digium Technical Support at 1.256.428.6161. Keep the original  shipping container to use for future shipment or proof of damage during  shipment.  Note: Only qualified service personnel should install the card. Users  should not attempt to perform this function themselves. The installer  must ensure that the equipment is permanently connected equipment,  pluggable type B or connected to a socket­outlet that has been checked  to ensure that it is reliably earthed in accordance with the National  Electrical Code.  This card is intended for installation in a Restricted Access  Location (RAL) only.  Digium, Inc. Page 20...

  • Page 21: Shipment Inspection

    Chapter 2: Card Installation Shipment Inspection The following items are included in shipment of the TE130 Series:  TE130 Series card  T1/E1 loopback plug  Figure 3 on page 23 shows the TE133 card. Although the TE131 card is  not pictured, its connectors and LEDs are at the same location as the  TE133 card.  Figure 4 on page 24 shows the TE134 card. Although the TE132 card is  not pictured, its connectors and LEDs are at the same location as the  TE134 card.  Identifying Features Your TE130 Series card has one RJ45 port and one status LED. The port  is used for connecting T1, E1, or J1 cables. The LED serves as a status  indicator.  Digium, Inc. Page 21...

  • Page 22: T1/E1 Selection

    Chapter 2: Card Installation T1/E1 Selection The TE130 Series cards can be configured for either T1 or E1 mode. The  T1/E1 mode may be specified in the drivers using either the   module parameter when  default_linemode=t1 or default_linemode=e1 the drivers are loaded. This will set the mode for the span on the card.  T1 Mode (Recommended Method) ­ Include the following in  /etc/modprobe.d/dahdi.conf:  options wcte13xp default_linemode=t1 T1 Mode (Alternate Method):  # modprobe wcte13xp default_linemode=t1 E1 Mode (Recommended Method) ­ Include the following in  /etc/modprobe.d/dahdi.conf:  options wcte13xp default_linemode=e1 E1 Mode (Alternate Method):  # modprobe wcte13xp default_linemode=e1 Digium, Inc. Page 22...

  • Page 23: Figure 3: Te133 Card

    Chapter 2: Card Installation Status LED Port 1 PCI Express Connector Figure 3: TE133 Card Digium, Inc. Page 23...

  • Page 24: Figure 4: Te134 Card

    Chapter 2: Card Installation Status LED Port 1 PCI Connector Figure 4: TE134 Card Caution. Only qualified service personnel should continue with  hardware installation and configuration of the TE130 Series  card. Non­qualified personnel should not attempt to perform these functions themselves.  Digium, Inc. Page 24...

  • Page 25: Slot Compatibility

    Chapter 2: Card Installation Slot Compatibility Check your motherboard to verify that a compatible slot is available for a  TE130 Series card. To determine which slots you have on your  motherboard, identify them by comparing them to those shown in  Figure 5 on page 25.  Slot Number:  0: AGP Pro Slot  1: 64­bit 5.0 volt PCI Slot  2: 64­bit 3.3 volt PCI Slot  3: 32­bit 5.0 volt PCI Slot  4: PCI Express 1­lane (x1) Slot  5: PCI Express 4­lane (x4) Slot  6: PCI Express 8­lane (x8) Slot  7: PCI Express 16­lane (x16) Slot  Figure 5: Motherboard Slots Digium, Inc. Page 25...
  • Page 26 Chapter 2: Card Installation The TE132 and TE134 cards are 32­bit 33MHz cards keyed for universal  3.3 volt or 5.0 volt operation and work in any PCI 2.2 (or greater)  compliant slot. This means that in the motherboard shown in Figure 5,  these cards will fit into Slots 1, 2, or 3 (PCI slots), but cannot fit into any  of the other slots  The TE131 and TE133 cards are keyed for a PCI Express 1­lane (x1) slot  and will work in any PCIe revision 1.0 compliant slot, including lane  lengths x4, x8, and x16. This means that in the motherboard shown in  Figure 5, these cards will fit into Slots 4, 5, 6, or 7 (PCI Express), but  cannot fit into any of the other slots.  Digium, Inc. Page 26...

  • Page 27: Hardware Installation

    Chapter 2: Card Installation Hardware Installation Now that you are acquainted with the TE130 Series cards, power  down your computer and unplug it from its power source.  Attach a static strap to your wrist and open the case.  Remove the bracket place holder and insert the card into a PCI or PCI  Express slot. See Figure 6 for an example of card installation.  Figure 6: Insert the Card Replace the cover to your computer.  Plug the T1 or E1 equipment cable into the RJ45 port.  Note: Use only shielded cables to ensure compliance with the  international EMC standards.  Digium, Inc. Page 27...
  • Page 28 Chapter 2: Card Installation Caution. This unit must be connected to the Telecommunications  Network in your country using an approved line cord (e.g. for  Australia use only line cords complying with AS/CA  S008:2010).  Caution. This unit must be connected only to the appropriate  Telecommunications Network port (as approved for use in your  specific country).  Caution. To reduce the risk of fire, use only No. 26 AWG or larger  telecommunication line cord.  Attention. Pour réduire les risques d’incendie, utilizer uniquement des  conducteurs de télécommunications 26 AWG au de section  supérleure.  Caution. The end product that this card is installed into must provide a  suitable fire enclosure in accordance with IEC 60950­1:2005.  For North America, the end product must additionally comply with UL/CSA 60950­1 clause 6.4, note 5. In particular,  ­  The boards must be separated from internal materials of flammability class V­2 or lower by at least 25mm of an air  barrier or a barrier of flammability class V­1 or better.  ­   The boards must be separated from openings in the top  or sides of the enclosure by at least 25mm of an air barrier or a  barrier of flammability class V­1 or better, unless the  dimensions of the openings do not exceed 5 mm in any  direction, or do not exceed 1 mm in width regardless of length.  These cards are intended only to be installed into Listed chassis  providing the required protection.  Digium, Inc. Page 28...

  • Page 29: Software Installation

    Chapter 2: Card Installation Software Installation Digium hardware requires drivers and libraries that are not integrated  with the Linux kernel. Digium hardware is only supported under Linux.  Digium recommends CentOS, Debian, Red Hat, and Ubuntu distributions  of Linux. However, many other distributions are supported by Digium  Technical Support.  Digium’s software, including drivers and application software, may be  obtained from Digium’s download server at:  http://downloads.digium.com  For an introduction to Asterisk, Digium’s telephony software, including  additional information on its configuration, setup, and features, please  refer to:  http://www.asterisk.org  For the latest information on setting up and configuring DAHDI drivers  for your Digium hardware product, please refer to the latest release of this  manual which is available from the product­specific documentation  section at:  https://wiki.asterisk.org/wiki/display/DAHDI/  Digium+Asterisk+Hardware+Device+Interface  To install your TE130 Series card, you will need:  Kernel headers for your running kernel version  Development libraries and headers for ncurses  Development libraries and headers for zlib and openssl  Development libraries and headers for newt  GCC and standard software build tools  It is recommended that you use the most recent version of the Asterisk,  DAHDI, and libpri software for the best results. If you have previously  Digium, Inc. Page 29...

  • Page 30: Table 1:  Card Identifiers

    Chapter 2: Card Installation installed any of these, Digium recommends that you upgrade to the latest  version of each.  After the machine has booted to Linux, log in and execute the  following command to list the devices detected by the PCI bus.  # lspci -d d161:* Confirm that the output lists a device with Digium’s PCI vendor ID  which is “d161”. The PCI device ID shown immediately after “d161:”  will be populated with one of the identifiers listed in the table below.  Table 1: Card Identifiers Model Identifier TE131/TE133  800A  TE132/TE134  800B  A Digium TE130 Series card identifier should be listed. If a matching  card identifier is not listed, then your machine is not PCI 2.2 (or  higher) or PCI Express compatible, and the card will not work with  your motherboard.  For further verification, the screen output from lspci should be similar  to the following:  Digium, Inc. Page 30...
  • Page 31 Chapter 2: Card Installation 3:00.0 Network controller: Digium, Inc. Wildcard TE133 single-span T1/E1/J1 card (PCI-Express) (rev Note: The output from   may or may not state “Unknown  lspci device.” If it does, this does not indicate a problem.  Download the latest version of libpri (1.4 or later). Substitute the  version of libpri for the X.X in the command line below. libpri is  available for download from:  http://downloads.digium.com/pub/telephony/libpri  # wget http://downloads.digium.com/pub/telephony/ libpri/libpri-X.X.current.tar.gz Expand the downloaded file, compile its contents, and install the  libraries. Substitute the version of libpri for the X.X and X.X.X in the  command lines below.  # tar -zxvf libpri-X.X-current.tar.gz # cd libpri-X.X.X/ # make # make install Note: There is no correlation between the versioning of libpri and ...
  • Page 32 Chapter 2: Card Installation Download the latest DAHDI drivers with tools. You will need version  2.7 (or later) for TE133/TE134 support or version 2.9 (or later) for  TE131/TE132 support. DAHDI is available for download from:  http://downloads.digium.com/pub/telephony/dahdi­linux­complete  # wget http://downloads.digium.com/pub/telephony/ dahdi-linux-complete/dahdi-linux-complete- current.tar.gz Expand the downloaded file, compile its contents, and install the  drivers and tools. Substitute the version of DAHDI for the X.X.X in  the command lines below.  # tar -zxvf dahdi-linux-complete-current.tar.gz # cd dahdi-linux-complete-X.X.X+X.X.X # make # make install # make config Note: Executing ‘make config’ will install an init script and symlinks  which will allow you to start and stop DAHDI as a service.  Digium, Inc. Page 32...

  • Page 33: Installing Asterisk

    Chapter 2: Card Installation Installing Asterisk If you wish to use Asterisk with your new hardware, follow the  instructions below.  Download the latest release version of Asterisk (11.0 or later).  Substitute the version of Asterisk for the X.X in the command below.  Asterisk is available for download from:  http://downloads.digium.com/pub/telephony/asterisk  # wget http://downloads.digium.com/pub/telephony/ asterisk/asterisk-X.X-current.tar.gz Expand the downloaded file, compile its contents, and install the  application. Substitute the version of Asterisk for the X.X and X.X.X  in the command lines below.  # tar -zxvf asterisk-X.X-current.tar.gz # cd asterisk-X.X.X/ # ./configure # make menuselect # make # make install Digium, Inc. Page 33...
  • Page 34 Chapter 2: Card Installation If this is the first Asterisk installation on this system, you should install  the sample configuration files. To do this, run:  # make samples Note: Running this command will overwrite, after making a backup  copy, any older Asterisk configuration files that you have in the /etc/  asterisk directory.  If your installation has failed, it may be because you are missing one  or more of the build dependencies, the kernel headers, or the  development tools. Please contact your reseller where the card was  purchased, or call Digium Technical Support at 1.256.428.6161 for  assistance.  Complete instructions for installing Asterisk are available at  www.asterisk.org.  Digium, Inc. Page 34...

  • Page 35: Configuration

    Chapter 3  Configuration  The TE130 Series cards have a variety of configuration options. This  chapter provides configurations for PRI, channel bank, and E&M wink.  These sample configurations are provided to assist you in familiarizing  yourself with the flexibility of editing the configuration files to meet your  specific needs. The list of possible configurations is too expansive to  cover in this user manual.  Digium, Inc. Page 35...

  • Page 36: Configuring Card Features

    Nortel DMS100 4ess: AT&T 4ESS 5ess: Lucent 5ESS euroisdn: EuroISDN ni1: Old National ISDN 1 qsig: Q.SIG Echocancel:  Echo Cancellation is enabled in chan_dahdi.conf by preceding the  channel variable with a variable called echocancel and a value of yes; for  example:  echocancel = yes channel => 1-23 By default, and when setting to "yes," echo cancellation is enabled and set  to 128 ms (1024 taps). Echo cancellation is explicitly disabled by setting:  echocancel = no Digium does not recommend that users set echo cancellation to "no."  The integrated hardware echo cancellation will have 128ms of echo  cancellation performed at all times unless explicitly disabled by setting  the echocancel option equal to "no."  Digium, Inc. Page 36...
  • Page 37 = euroisdn context = incoming channel => 1-15,17-31 You can also configure a T1 channel bank of phones signalling = fxo_ks group = 1 context = phones channel => 1-24 E1 channel bank signalling = fxo_ks group = 1 context = phones channel => 1-15,17-31 Note: More detailed troubleshooting information is provided on  http://www.asterisk.org.  Digium, Inc. Page 37...

  • Page 38: Configuring T1/E1 Lines

    Chapter 3: Configuration Configuring T1/E1 Lines Begin by opening the system.conf file from the  directory.  /etc/dahdi Specify the two letter country code for your loadzone and defaultzone.  This will preload tone zone data and specify a default tone zone for  your interfaces.  The following is a typical setup for a telco in the US:  loadzone = us defaultzone = us Configure the SPAN Map.  You will need to define a span. The SPAN map includes defining the  SPAN number, timing, line build out, framing, and coding.  Configuration details for each of these items are explained in this  section.  span => <Number>,<Timing>,<Line Build Out>,<Framing>,<Coding>[,Yellow] Number: This is the span the T1/E1 is plugged into. The TE130 Series cards  only have one span. If you have a single TE130 Series card installed in  the system, you should specify 1 as the span number.  Digium, Inc. Page 38...
  • Page 39 Chapter 3: Configuration Timing: This determines how timing is handled by the card.  0 ­ This span is not used to determine timing. If all spans on the card  are set to 0, the card will use its internal clock as the timing source.  1, 2, 3, ... ­ A value greater than 0 will cause the span to attempt to  recover a clock source from the line for the entire card to use as  timing. Since only one source of timing is valid per card, this value  defines a priority that determines which span recovers a clock in the  case that multiple are defined. 1 is the highest priority span, followed  by 2, 3, and so on.  Line Build Out: For most setups the line build out is 0.  0: 0 db (CSU) / 0­133 feet (DSX­1)  1: 133­266 feet (DSX­1)  2: 266­399 feet (DSX­1)  3: 399­533 feet (DSX­1)  4: 533­655 feet (DSX­1)  5: ­7.5db (CSU)  6: ­15db (CSU)  7: ­22.5db (CSU)  Framing: T1 utilizes framing set for D4 (SF) or ESF. E1 utilizes CAS or CCS.  Digium, Inc. Page 39...
  • Page 40 Chapter 3: Configuration Coding: T1 coding can be AMI or B8ZS. E1 coding can be AMI or HDB3. E1  can also have the extra flag CRC4 at the end for CRC4 checking.  Yellow: The optional yellow flag can be added at the end for transmitting a  yellow alarm when no channels are open.  The following is a typical setup for a telco in the US:  span => 1,1,0,esf,b8zs In Europe:  span => 1,1,0,ccs,hdb3 Specify the channel definitions. The format is:  <device> = <channel list> A list of valid devices are specified in the sample system.conf file.  The following is a typical setup for a T1 PRI in the US:  bchan = 1-23 dchan = 24 Digium, Inc. Page 40...
  • Page 41 Set   to mirror the configuration with  chan_dahdi.conf signalling =  and define it for channels 1­24.  fxo_ks /etc/dahdi/system.conf: loadzone = us defaultzone = us span = 1,0,0,esf,b8zs fxoks = 1-24 /etc/asterisk/chan_dahdi.conf: group = 1 echocancel = yes context = channelbank signalling = fxo_ks channel = 1-24 Digium, Inc. Page 41...
  • Page 42  is set for the card to  system.conf take timing from the telco on E&M with wink while  chan_dahdi.conf mirrors the configuration. Feat_D is a type of E&M with wink that  accepts DID, but there are many E&M options; E&M_W, E&M, Feat_B,  etc.  /etc/dahdi/system.conf: loadzone = us defaultzone = us span = 1,1,0,esf,b8zs e&m = 1-24 /etc/asterisk/chan_dahdi.conf: group = 1 echocancel = yes context = incoming signalling = feat_d channel = 1-24 Digium, Inc. Page 42...
  • Page 43 PRI T1: /etc/dahdi/system.conf: loadzone = us defaultzone = us span = 1,1,0,esf,b8zs bchan = 1-23 dchan = 24 /etc/asterisk/chan_dahdi.conf: group = 1 echocancel = yes signalling = pri_cpe switchtype = national context = incoming channel = 1-23 Digium, Inc. Page 43...
  • Page 44 PRI E1: /etc/dahdi/system.conf: loadzone = es defaultzone = es span = 1,1,0,ccs,hdb bchan = 1-15,17-31 dchan = 16 /etc/asterisk/chan_dahdi.conf: group = 1 echocancel = yes signalling = pri_cpe switchtype = euroisdn context = incoming channel = 1-15,17-31 Digium, Inc. Page 44...

  • Page 45: Testing Your Configuration

    Chapter 3: Configuration Testing Your Configuration Load DAHDI drivers into the kernel using the   utility. The  modprobe appropriate driver for the TE130 Series cards is  . Users in all  wcte13xp countries except Australia should use the following modprobe  command:  # modprobe wcte13xp # dahdi_cfg -vv Run  from the command line and see if the span turns  dahdi_tool green for each span you have connected.  # dahdi_tool Execute the following Asterisk command to see if the span came up  successfully.  # asterisk # asterisk -vvvr Digium, Inc. Page 45...

  • Page 46: Troubleshooting

    Digium Technical Support and possible resolutions. Multiple resources  are available to obtain more information about Asterisk and Digium  products. These resources are listed on page 51.  What do the Status LED colors indicate? Green ­ Card is in­sync with the far end.  Yellow ­ Card is synchronizing or is receiving a red alarm from the far  end. Use a software tool such as dahdi_tool to get a textual description  of the state of the card.  Red ­ Card is not seeing far end, circuit is not up, or cable is bad.  I can't receive DID calls even though I have it enabled in extensions.conf. Your telco might be sending calls with a method you are not expecting.  Check the method being used by attempting the following in your line  context:  _X.,1,NoOp(My DID matches as ${EXTEN}) Digium, Inc. Page 46...
  • Page 47 I am having trouble receiving DID information over E&M. Try the other types of E&M (featd, featb, etc.) to match the method your  telco is using to stream information.  I am having issues with my PRI. How can I see the messages coming across my D channel? Enter the following command:  *CLI> PRI debug span X where X is the port from which you are connected. This command will  show you the PRI messages coming across your D channel for that span.  Digium, Inc. Page 47...
  • Page 48 Chapter 4: Troubleshooting I am still having problems and the telco tells me it is my equipment. The first thing to do in this situation is to test your equipment.  Plug in a loopback cable. (A loopback cable is a cable that has pin 1  going to pin 4 and pin 2 going to pin 5.) Plug the cable into the span  and wait for its LED to turn green.  Stop Asterisk and edit   by removing the lines defined for  system.conf your card and replacing them with the following:  span => 1,0,0,esf,b8zs clear = 1-24 Or if you have an E1 span:  span => 1,0,0,ccs,hdb3 clear = 1-31 Digium, Inc. Page 48...
  • Page 49 Chapter 4: Troubleshooting Navigate to the tools/ directory in your DAHDI complete source  directory and type:  # make tests Followed by:  /patlooptest 1 60  The first argument in the patlooptest command is the device for the  channel number you want to test. You should always test the first  channel of a span. The second argument is the duration in seconds to  run the test.  This runs a pattern looptest for 60 seconds. If you receive any failures,  it is possible you have a bad card and will need to call Digium  Technical Support at 1.256.428.6161.  How can I enable more features? To view all of the options available to add to your dial plan, type the  following commands from within Asterisk:  *CLI> core show applications *CLI> core show functions Digium also offers services to help configure and add features you might  need. Contact Digium Technical Support at 1.256.428.6161 for more  information.  Digium, Inc. Page 49...
  • Page 50 Check to see if the X Window System (e.g., X.Org Server) is running  by entering the following:  # ps aux | grep X If the X Window System is running, stop the application since it may  cause a conflict with Asterisk.  Check to see if your PATA IDE hard drives are running with DMA  levels set. Advance user can perform an   on your hard drive  hdparm interface.  Use hdparm with caution as the man page states that hard drive  corruption can occur when using incorrect settings. Please  review the man page for hdparm and make sure you understand the risks before using this tool.  Check the current mode using this command:  hdparm -vi /dev/[IDE Device] Use this command to set the drives into UDMA2 mode:  hdparm -d 1 -X udma2 -c 3 /dev/[IDE Device] If you are still having problems, contact your reseller from which the  card was purchased, or Digium Technical Support at 1.256.428.6161.  Digium, Inc. Page 50...
  • Page 51 Chapter 4: Troubleshooting Where can I find answers to additional questions? There are several places to inquire for more information about Asterisk  Digium products:  Digium Technical Support at 1.256.428.6161, or Toll Free in the U.S.  (1.877.344.4861), is available 8am­5pm Central Time (GMT ­6),  Monday ­ Friday.  Asterisk users mailing list (asterisk.org/lists.digium.com).  IRC channel   on (irc.freenode.net).  #asterisk Subscription Services Program Digium is dedicated to supporting your Asterisk system by offering full  technical support through our Subscription Services Program. Through  this program, you can be at ease knowing that your business will always  have access to the Asterisk experts. Pricing on Subscription Services may  be obtained from your nearest reseller or you may call Digium Sales for  referral to your nearest reseller at +1.256.428.6000 or e­mail  sales@digium.com.  Digium, Inc. Page 51...

  • Page 52: Pin Assignments

    Appendix A  Pin Assignments  The communication port on the TE130 Series card bracket is an 8­pin  RJ45 port. The pin assignments are identified in Table A­1.  Table A­1: RJ45 Telco Port Connector  Description   R x     R x   3  Not used  Pin 1    T x     T x   Pin 8  6  Not used  7  Not used  8  Not used  Digium, Inc. Page 52...

  • Page 53: Specifications

    Appendix B  Specifications  This appendix provides specifications, required environmental  conditions, and maximum power consumption for the TE130 Series  cards.  Physical (All Cards). Size:  5.00” × 2.15” × 0.63” (12.7 x 5.5 x 1.6 cm)  PCB size, does not include the PCI bracket  Weight:  2 oz (57g)  Interfaces. Local Loop Access: E1, T1, J1, PRI; RJ45  (TE132/TE134) ­ PCI Bus: 3.3V or 5V bus slot, half­length slot  minimum size, 33MHz minimum bus speed, compliant with PCI  2.2 or greater. (TE131/TE133) ­ PCI­E X1, compliant with PCI­E X1 1.0 or  greater. Environment. Temperature: 0 to 50° C (32 to 122° F) operation  ­20 to 70° C (­4 to 158° F) storage  Humidity:  10 to 90% non­condensing  Digium, Inc. Page 53...

  • Page 54: Table B­2:  Maximum Power Consumption

    Appendix B: Specifications Hardware and Software Requirements. 800­Mhz Pentium III or better  64MB RAM  Available PCI (TE132/TE134) or PCI­E (TE131/TE133) Slot  Table B­2: Maximum Power Consumption  Model Power TE131/TE133  3.3V  1.75 W  12V  750 mW  TE132/TE134  3.3V  1 W  5V  750 mW  Digium, Inc. Page 54...

  • Page 55: Glossary And Acronyms

    Appendix C  Glossary and Acronyms  Automatic Call Distribution A technology that distributes incoming calls to a specific group of devices  that are associated to agents. Asterisk's Queue application performs  automatic call distribution.  ANSI American National Standards Institute An organization which proposes and establishes standards for  international communications.  asynchronous Not synchronized; not timed to an outside clock source. Transmission is  controlled by start bits at the beginning and stop bits at the end of each  character. Asynchronous communications are often found in internet  access and remote office applications.  attenuation The dissipation of a transmitted signal’s power as it travels over a wire.  bandwidth The capacity to carry traffic. Higher bandwidth indicates the ability to  transfer more data in a given time period.  Digium, Inc. Page 55...
  • Page 56 Appendix C: Glossary and Acronyms The smallest element of information in a digital system. A bit can be  either a zero or a one.  bits per second A measurement of transmission speed across a data connection.  Basic Rate ISDN  broadband Broadband transmission shares the bandwidth of a particular medium  (copper or fiber optic) to integrate multiple signals. The channels take up  different frequencies on the cable, integrating voice, data, and video over  one line.  Cat5 Category of Performance for wiring and cabling. Cat 5 cabling support  applications up to 100 MHz.  Cat5E Category of Performance for wiring and cabling. Category 5 Enhanced  wiring supports signal rates up to 100 MHz but adheres to stricter quality  specifications.  Digium, Inc. Page 56...
  • Page 57 Appendix C: Glossary and Acronyms channel A generic term for an individual data stream. Service providers can use  multiplexing techniques to transmit multiple channels over a common  medium.  CLEC Competitive Local Exchange Carrier A term for telephone companies established after the  Telecommunications Act of 1996 deregulated the LECs. CLECs compete  with ILECs to offer local service. See also LEC and ILEC.  Central Office The CO houses local switching equipment. All local access lines in a  particular geographic area terminate at this facility (which is usually  owned and operated by an ILEC).  Customer Premises Equipment Terminal equipment which is connected to the telecommunications  network and which resides within the home or office of the customer. This  includes telephones, modems, terminals, routers, and television set­top  boxes.  DAHDI Digium Asterisk Hardware Device Interface A telephony project dedicated to implementing a reasonable and  affordable computer telephony platform into the world marketplace. In  addition, the collective name for the Digium­provided drivers for Digium  telephony interface products.  Digium, Inc. Page 57...
  • Page 58 Appendix C: Glossary and Acronyms Digital Signal, Level 0 A voice grade channel of 64 kbps. The worldwide standard speed for  digitizing voice conversation using PCM (Pulse Code Modulation).  Digital Signal, Level 1 1.544 Mbps in North America (T1) and Japan (J1) ­up to 24 voice  channels (DS0s), 2.048 Mbps in Europe (E1) ­ up to 32 voice channels  (DS0s). DS1/T1/E1 lines are part of the PSTN.  Digital Signal, Level 3 T3 in North America and Japan, E3 in Europe. Up to 672 voice channels  (DS0s). DS3/T3/E3 lines are not part of the PSTN.  DTMF Dual Tone Multi-Frequency Push­button or touch tone dialing.  The European equivalent of North American T1, transmits data at 2.048  Mbps, up to 32 channels (DS0s).  The European equivalent of North American T3, transmits data at 34.368  Mbps, up to 512 channels (DS0s). Equivalent to 16 E1 lines.  Electromagnetic Interference Unwanted electrical noise.  Digium, Inc. Page 58...
  • Page 59 Appendix C: Glossary and Acronyms full duplex Data transmission in two directions simultaneously.  Foreign Exchange Office Receives the ringing voltage from an FXS device. Outside lines are  connected to FXO ports.  Foreign Exchange Station Initiates and sends ringing voltage. Phones are connected to FXS ports.  G.711 A recommendation by the Telecommunication Standardization Sector  (ITU­T) for an algorithm designed to transmit and receive mulaw PCM  voice and A­law at a digital bit rate of 64 kbps.  G.723.1 A recommendation by the Telecommunication Standardization Sector  (ITU­T) for an algorithm designed to transmit and receive audio at 6.3  kbps or 5.3 kbps.  G.729a A recommendation by the Telecommunication Standardization Sector  (ITU­T) for an algorithm designed to transmit and receive audio at 8  kbps.  H.323 A recommendation by the Telecommunication Standardization Sector  (ITU­T) for multimedia communications over packet­based networks.  Digium, Inc. Page 59...
  • Page 60 High-Level Data Link Control A bit­oriented synchronous data link layer protocol developed by the  International Organization for Standardization (ISO).  Inter-Asterisk eXchange The native VoIP protocol used by Asterisk. It is an IETF standard used to  enable VoIP connections between Asterisk servers, and between servers  and clients that also use the IAX protocol.  iLBC internet Low Bitrate Codec A free speech codec used for voice over IP. It is designed for narrow band  speech with a payload bitrate of 13.33 kbps (frame length = 30ms) and  15.2 kbps (frame length = 20ms).  ILEC Incumbent Local Exchange Carrier The LECs that were the original carriers in the market prior to the entry of  competition and therefore have the dominant position in the market.  interface A point of contact between two systems, networks, or devices.  International Standards Organization Interactive Voice Menu An interactive technology that allows a telephone system to detect voice  and keypad input.  Digium, Inc. Page 60...
  • Page 61 Appendix C: Glossary and Acronyms Light-emitting Diode Linux A robust, feature­packed open source operating system based on Unix  that remains freely available on the internet. It boasts dependability and  offers a wide range of compatibility with hardware and software. Asterisk  is supported exclusively on Linux.  loopback A state in which the transmit signal is reversed back as the receive signal,  typically by a far end network element.  MGCP Media Gateway Control Protocol multiplexing Transmitting multiple signals over a single line or channel. FDM  (frequency division multiplexing) and TDM (time division multiplexing)  are the two most common methods. FDM separates signals by dividing  the data onto different carrier frequencies, and TDM separates signals by  interleaving bits one after the other.  multiplexer A device which transmits multiple signals over a single communications  line or channel. See multiplexing.  node A terminal in a computer network.  Digium, Inc. Page 61...
  • Page 62 Appendix C: Glossary and Acronyms Network Termination A device connecting the customer's telephone or data equipment to the  local ISDN exchange carrier's line. NT devices are connected to TE  devices.  Private Branch Exchange A smaller version of a phone company’s large central switching office.  Example: Asterisk.  peripheral component interconnect A standard bus used in most computers to connect peripheral devices.  Point of Presence The physical connection point between a network and a telephone  network. A POP is usually a network node serving as the equivalent of a  CO to a network service provider or an interexchange carrier.  POTS Plain Old Telephone Service The public switched telephone network (PSTN) is the network of the  world's public circuit­switched telephone networks. Originally a network  of fixed­line analog telephone systems, the PSTN is now almost entirely  digital, and now includes mobile as well as fixed telephones.  Point-to-Point Protocol Type of communications link that connects a single device to another  single device, such as a remote terminal to a host computer.  Digium, Inc. Page 62...
  • Page 63 Appendix C: Glossary and Acronyms Primary Rate ISDN  PSTN Public Switched Telephone Network A communications network which uses telephones to establish  connections between two points. Also referred to as the dial network.  PTMP Point-to-Multipoint A connection where data is broadcast between more than two endpoints.  Point-to-Point A connection restricted to two endpoints.  Post, Telegraph, and Telephone The government agencies in many countries that traditionally operated  and monopolized the public postal, telegraph, and telephone services.  Quality of Service A set of quality requirements for telephone service.  RBOC Regional Bell Operating Companies The creation of Regional Bell Operating Companies were a result of  AT&T's telephone monopoly being broken up in 1983.  Ringer Equivalence Number An arbitrary value which denotes the electrical load a telephone ringer has  on a line.  Digium, Inc. Page 63...
  • Page 64 Appendix C: Glossary and Acronyms RJ11 A six­pin jack typically used for connecting telephones, modems, and fax  machines in residential and business settings to PBX or the local  telephone CO.  Session Initiation Protocol An IETF standard for setting up sessions between one or more clients. It  is currently the leading signaling protocol for Voice over IP, gradually  replacing H.323.  A dedicated digital carrier facility which transmits up to 24 voice  channels (DS0s) and transmits data at 1.544 Mbps. Commonly used to  carry traffic to and from private business networks and ISPs.  A dedicated digital carrier facility which consists of 28 T1 lines and  transmits data at 44.736 Mbps. Equivalent to 672 voice channels (DS0s).  Time Division Multiplexer A device that supports simultaneous transmission of multiple data streams  into a single high­speed data stream. TDM combines signals by  interleaving bits one after the other.  Terminal Equipment A device that is established as a point of termination of a communications  circuit or channel. Terminal equipment comprises all customer premises  equipment (CPE). TE devices are connected to NT devices.  Digium, Inc. Page 64...
  • Page 65 Appendix C: Glossary and Acronyms telco A generic name which refers to the telephone companies throughout the  world, including RBOCs, LECs, and PTTs.  tip and ring The standard termination on the two conductors of a telephone circuit;  named after the physical appearance of the contact areas on the jack plug.  twisted pair Two copper wires commonly used for telephony and data  communications. The wires are wrapped loosely around each other to  minimize radio frequency interference or interference from other pairs in  the same bundle.  Volts VoIP Voice over Internet Protocol Technology used for transmitting voice traffic over a data network using  the Internet Protocol.  Digium, Inc. Page 65...
