Summary of Contents for Phocos MPPTsolid

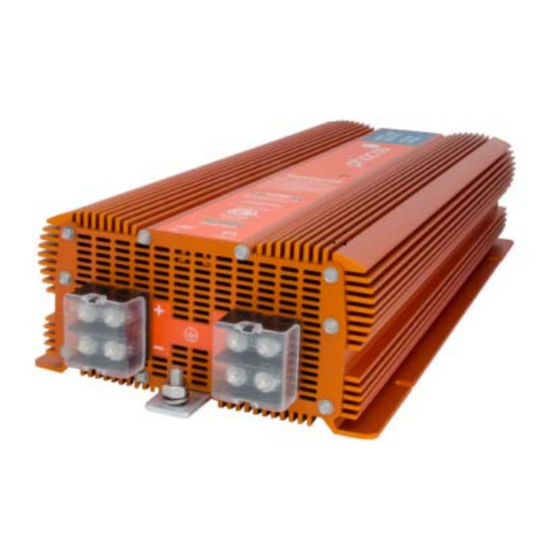

- Page 1 Phocos MPPTsolid 230/100 MPPT solar charge controller Bedienungsanleitung User Manual Manuel de l'utilisateur 用户说明书...
- Page 2 Contents Bedienungsanleitung 3 - 21 User Manual 22 - 38 Manuel de l'utilisateur 39 - 57 用户说明书 58 - 71...
- Page 3 Ansichten Frontansicht Rückansicht...
- Page 4 Ihr neuer MPPTsolid ist ein hochwertiges Gerät, welches nach den jüngsten verfügbaren technischen Standards entwickelt wurde. Der MPPTsolid hat ein breites Spektrum von Eingangsspannungen von 30 bis 230 V, und unterstützt eine ähnlich breite Palette an Batteriespannungen von 24 bis 72 V nominal (die Batteriespannung muss gleich oder kleiner als die Solarmodul-Spannung sein).
- Page 5 PV-Anlage zur Verfügung zu stellen. Ein Solarpanel verfügt über eine variable Ausgangsleistung. Die Stromversorgung wird in Watt gemessen und ist das Produkt aus der Spannung mit dem Strom multipliziert. Der MPPTsolid sucht ständig den „Maximum Power Point“, mittels eines patentierten MPPT-Algorithmus, um sicherzustellen, dass die...
- Page 6 Die Vorteile der MPPT Laderegler sind am größten bei kaltem Wetter und an bewölkten oder dunstigen Tagen oder wenn der Akku tief entladen ist. Der MPPTsolid Laderegler überwacht auch die Batteriespannung und die Temperatur, um eine Überladung zu verhindern.
- Page 7 Der 3-stufige Ladevorgang führt zu einer effizienteren Aufladung der Batterien. Die drei Stufen des Ladens sind die Haupt-, die Absorptions- und die Erhaltungsladung. Ihr MPPTsolid Laderegler wird automatisch von einer Ladestufe zur nächsten wechseln, wie es die Batterien erfordern. Hauptladung In dieser ersten Stufe des Ladens kann die Batterie einen konstant hohen Verbrauch an verfügbarem Strom erhalten.
- Page 8 Der MPPTsolid enthält einen Batterie-Temperatursensor (BTS). Die Batterietemperatur wirkt sich auf die ideale Ladespannung aus, je kühler die Batterietemperatur desto höher ist die ideale Ladespannung. Wird der MPPTsolid mit einem BTS installiert, sind die Batterien vor Überladung durch Einstellen der Ladespannung geschützt, um der Batterietemperatur zu entsprechen.
- Page 9 Praxis sollte die tatsächliche Spannung nie die des Voc Punktes erreichen, da der MPPTsolid die Anlage herunter bis zum Maximum Power Point zu allen Zeiten laden wird, es sei denn, die Batterien die volle Ladung erreicht haben und nicht mehr Ladestrom aufnehmen können.
- Page 10 Füllfaktoren miteinbezogen wurden. Für den MPPTsolid bedeutet dies, dass die Leitungen für 125 A ausgelegt sein müssen. Der Mindest-Kabeldurchmesser, um die volle Nennleistung des MPPTsolid zu führen, beträgt 35 mm² (# 2 AWG). Korrekturen für die Kabellänge, Füllfaktoren und Temperatur können die Verwendung eines größeren Leitungsquerschnitts bis zu einem Maximum von 50 mm²...
- Page 11 Alle elektrischen Schaltungen erfordern einen Schutz vor Überstrom und Kurzschluss und der MPPTsolid ist keine Ausnahme. Der MPPTsolid sollte mit Schutzschaltern oder mit einer Sicherung am Ein- und am Ausgang installiert werden. Der MPPTsolid hat eine maximale Stromobergrenze von 100 A auf der Ausgangsseite und er ist so entwickelt und aufgebaut, um kontinuierlich an seiner maximalen Auslegung zu arbeiten.
- Page 12 Sie bitte Ihren Händler. Montage Der MPPTsolid muss in einem wetterfesten Schaltschrank oder im Inneren des Gebäudes angebracht werden, in dem die Batterien sich befinden. Es wird empfohlen, den Laderegler aus Sicherheitsgründen in einem Nebenraum angrenzend an den Batterien zu montieren.
- Page 13 Amperstärke und Gleichspannung ausgelegt ist. Die Verkabelung Ihres Systems Die Verkabelung zum und vom MPPTsolid muss so bemessen sein, dass sie in Übereinstimmung mit den örtlichen elektrischen Vorschriften vorgenommen wird. Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Verbindungen...
- Page 14 !! Die MPPTsolid PowerWizard Software muss auf Ihrem Computer installiert sein. Die Software für den MPPTsolid besteht aus zwei Dateien. Die erste Datei namens MPPTsolid.exe ist nur unter Windows ausführbar. Die zweite Datei ist eine Konfigurationsdatei, die alle Einstellungswerte für den MPPTsolid enthält. Die Konfigurationswerte können mit dem Windows Editor in der Konfigurationsdatei...
- Page 15 Das erste Mal, wenn Sie die Software gestartet haben, müssen Sie das serielle Kabel mit einem eingeschalteten MPPTsolid angeschlossen haben. Das Programm wird alle seriellen Schnittstellen des PCs testen, um den Port zu finden, der mit dem MPPTsolid verbunden ist.
- Page 16 Einstellung der Konfiguration Wenn Sie Ihren MPPTsolid zum ersten Mal verwenden, werden Sie seine Einstellungen konfigurieren müssen. Aus dem Menüfenster wählen Sie bitte „Configure -> MPPTsolid“ Klicken Sie bitte auf die MPPTsolid Konfiguration-Schaltfläche am Bildschirm (MPPTsolid Configuration), so dass Sie die Anfangswerte von Ihrem MPPTsolid ablesen können.
- Page 17 Korrigieren Sie bitte alle Werte, die für Ihre Installation falsch sind und klicken Sie dann auf die „OK“ Schaltfläche. Nun müssen Sie auf “Set MPPTsolid” klicken, um alle Werte im System programmieren zu können. Sie sollten dann auf “MPPTsolid Configuration” klicken, um zu bestätigen, dass der MPPTsolid mit Ihren Werten programmiert wurde.
- Page 18 Unit ID (no. des Gerätes), Date (Datum), Time (Uhrzeit), Vin (Eingangsspannung), Iin (Eingangsstrom), Vout (Ausgangsspannung), Iout (Ausgangsstrom), (Eingangsleistung), Pout (Ausgangsleistung) MPPTsolid Technische Daten Ein Standardladeregler kommt voreingestellt mit folgender Werkseinstellung: Elektrische Eingangsspezifikationen Max. Eingansspannung 230 Voc Eingangsbereich 30-230 Voc Max. Eingangsstrom 100 A...
- Page 19 Ist die Strombegrenzung entweder auf der Eingangs- oder der Ausgangsseite niedriger als für den effizienten Betrieb des Ladereglers erforderlich? Sind die Batterien voll geladen? Wenn ja wird der MPPTsolid die Batterien nur langsam laden, um eine volle Ladung zu halten. In diesem Fall kann der Laderegler nicht die...
- Page 20 A: Überprüfen Sie bitte, ob der BTS (Batterie-Temperatursensor) installiert ist und einwandfrei mit den Batterien verbunden wurde. Wenn dies der Fall ist, kann ein Defekt im Laderegler selbst sein. Wenden Sie sich bitte an Phocos zur Unterstützung. A: Überprüfen Sie bitte mittels der PowerWizard Software, ob die Batterieladeparameter korrekt sind.
- Page 21 Empfehlungen des Batterieherstellers missachtet werden. Der Hersteller haftet nicht, wenn Reparaturen oder Kundendienst von nicht autorisierten Personen durchgeführt wurden, bei unsachgemäßem Gebrauch, falscher Installation oder falscher Systemauslegung. Änderungen vorbehalten. Version: 20180615 Hergestellt in Kanada Phocos AG - Deutschland www.phocos.com...
- Page 22 PanelView Front panel view Back panel view...
- Page 23 1. Do not expose the MPPTsolid charge controller to rain, snow, spray, or dust. To prevent overheating, do not obstruct any ventilation openings. 2. Use of an attachment not recommended or sold by Phocos may result in a risk of fire, electric shock, or injury to persons.
- Page 24 The result is that you can safely maintain your energy storage system while getting the maximum benefit of your solar array. The DC to DC converter feature of the MPPTsolid allows for a wide variety of PV array inputs and battery voltage configurations. Batteries may be configured from 24 to 72 V nominal.
- Page 25 The charge controller can accept PV open cell voltages (Voc) up to 230 V for charging lead acid batteries. MPPTsolid produces up to 100 A of charging current for battery voltages between 24 and 72 V.
- Page 26 The three stage charging process results in a more efficient charging of the batteries. The three stages of charging are the main stage, the absorption stage and the float stage. Your MPPTsolid charge controller will automatically move from one charging stage to the next as your batteries require.
- Page 27 250 V. In practice the actual voltage should never reach the Voc point as MPPTsolid will be loading the array down to the maximum power point at all times unless the batteries reach full charge and will not accept any more charge...
- Page 28 Be sure to consult your local electrical code specifications regarding wire sizing. MPPTsolid is designed to deliver a maximum of 100 A to the output. The wire size chosen must be rated for this much current over the length of the run between MPPTsolid and...
- Page 29 The maximum input current is a function of the array Short Circuit Current (Isc), assuming a failure of MPPTsolid that creates a short circuit on the input. In this case, multiply the Isc rating of one panel times the number of panels in PARALLEL to determine the maximum short circuit current.
- Page 30 X 3” flat head wood screws if it will be mounted on plywood or into wall studs. The MPPTsolid unit must be installed in a weather proof enclosure or inside the building housing the batteries. It is preferable to mount it in a room adjacent to the battery storage for safety reasons.
- Page 31 DC voltage. Wiring Your System Wiring to and from the MPPTsolid must be sized and installed in accordance with your local electrical code. Installation should be performed by a qualified electrician. Connections to and from the MPPTsolid require sealed copper ring terminal lugs with...
- Page 32 Data Logs MPPTsolid.exe MPPTsolid_Configuration.pty The first time you start the software, you need to have the serial cable connected to a powered MPPTsolid. The program will test all the serial ports on your PC to find the one connected to the MPPTsolid.
- Page 33 Opening screen: Opening screen with data logging enabled: Help > About...
- Page 34 Configuration Setup The first time you use your MPPTsolid you will have to configure its settings; from the menu select Configure -> MPPTsolid Click the MPPTsolid configuration button in the (MPPTsolid Configuration) screen so you can read the initial values from your MPPTsolid unit.
- Page 35 Correct any values that are wrong for your installation and click the OK button. You must now click Set MPPTsolid to program all of the values into your system. You should then click MPPTsolid Configuration to confirm that the MPPTsolid is set up with your values.
- Page 36 Excel. The data format in the CSV file is as follows: Unit ID, Date, Time, Vin, Iin, Vout, Iout, Pin, Pout MPPTsolid Charge Controller Specifications A standard unit comes pre configured with the following default settings: Electrical Input Specifications...
-
Page 37: Operational Problems
Is the current limit on either the input or output set lower than needed for the efficient operation of the charger? Are the batteries fully charged? If so the MPPTsolid will only trickle charge the batteries to maintain a full charge. In this instance the charger cannot use the maximum output from the PV array. - Page 38 The manufacturer shall not be liable if there has been service or repair carried out by any unauthorized person, unusual use, wrong installation, or bad system design. Subject to change without notice. Version: 20180615 Made in Canada Phocos AG - Germany www.phocos.com...
- Page 39 Différentes vues Vue panneau avant Vue panneau arrière...
- Page 40 Afin de réduire le risque le choc électrique, n’effectuez pas d’installation (ou de réparation) autre que spécifiée dans ces instructions. 1. N’exposez pas le régulateur de charge MPPTsolid à la pluie, à la neige, aux éclaboussures ou à la poussière. Afin d’éviter toute surchauffe, n’obstruez pas les ouvertures de ventilation.
- Page 41 être utilisées plus tard grâce à une mise à jour. Fonctionnement du régulateur Le MPPTsolid est un chargeur de batteries CC à CC intelligent, optimisé pour obtenir le maximum d’énergie du panneau photovoltaïque et le transférer dans des systèmes électriques solaires en utilisant la technologie MPPT.
- Page 42 24 et 72 V. Lors du chargement, le MPPTsolid régule la tension et le courant de sortie vers la batterie en fonction de la quantité de courant disponible du panneau solaire, de l’état de charge de la batterie et de la température du banc de batteries.
- Page 43 Le procédé de chargement à trois étages permet un chargement plus efficace des batteries. Les trois étages de chargement sont la charge principale, la charge d’absorption et la charge de maintien. Votre régulateur de charge MPPTsolid passera automatiquement d’un étage de chargement à l’autre en fonction des besoins des batteries.
- Page 44 Un détecteur de température de batterie (BTS) est inclus dans le régulateur de charge MPPTsolid. La température de la batterie affecte la tension de charge idéale. Plus la température de la batterie est basse, plus la tension de charge idéale est élevée. Le MPPTsolid, doté...
- Page 45 250 V. Dans la pratique, la tension réelle n’atteindra jamais le point Voc car le MPPTsolid puisera du courant des panneaux pour descendre au point de puissance maximale en permanence, à moins que les batteries soient entièrement chargées et n’acceptent plus de courant de charge.
- Page 46 Le MPPTsolid est conçu pour fournir un maximum de 100 A à la sortie. Le calibre des câbles choisis doit être adapté à la quantité de courant pour la distance entre le MPPTsolid et les batteries.
- Page 47 60 A à la température ambiante la plus élevée prévue. Si un sectionneur est installé à l’entrée ou à la sortie du MPPTsolid, il doit avoir un courant nominal minimum égal au courant maximum d’entrée ou de sortie, comme calculé...
- Page 48 Le MPPTsolid doit être installé dans un boîtier à l’épreuve des intempéries ou à l’intérieur du bâtiment abritant les batteries. Pour des raisons de sécurité, il est préférable de le monter dans une pièce adjacente au stockage des batteries.
- Page 49 CC. Câblage de votre système Le câblage arrivant et partant du MPPTsolid doit être dimensionné et installé en accord avec votre code électrique local. L’installation doit être effectuée par un électricien qualifié. Les connexions d’entrée et de sortie du MPPTsolid nécessitent des cosses rondes M8 avec manchons isolants.
- Page 50 Le logiciel MPPTsolid PowerWizard doit être installé sur l’ordinateur. Le logiciel pour le MPPTsolid est composé de deux fichiers. Le premier ne pouvant être exécuté que sous Windows porte le nom de MPPTsolid.exe. Le second est un fichier de configuration qui contient tous les paramètres pour le MPPTsolid.
- Page 51 Écran d’ouverture, enregistrement de données actif : Aide > à propos de Paramétrage Lorsque vous utilisez votre MPPTsolid pour la première fois, vous devez configurer ses paramètres ; dans le menu, sélectionnez « Configure -> MPPTsolid »...
- Page 52 Cliquez sur le bouton de configuration du MPPTsolid dans l’écran « MPPTsolid Configuration » afin de consulter les valeurs initiales du MPPTsolid. Pour modifier les valeurs de configuration, cliquez sur le bouton « Edit ».
- Page 53 Corrigez toutes les valeurs qui ne correspondent pas à votre installation et cliquez sur « OK ». Vous devez à présent cliquer sur « Set MPPTsolid » afin de programmer toutes les valeurs dans votre système. Cliquez ensuite sur « MPPTsolid Configuration » pour confirmer que le MPPTsolid est configuré...
- Page 54 Spécifications du régulateur de charge MPPTsolid Un appareil standard est préconfiguré avec les paramètres d'usine suivants: Spécifications d’entrée Tension d’entrée solaire maxi. 230 Voc Plage de tension d’entrée 30 – 230 Voc Courant d’entrée maxi. 100 A Pas de fusible interne. Nous recommandons un Protection d’entrée...
-
Page 55: Problèmes De Fonctionnement
La limite de courant à l’entrée ou à la sortie est-elle plus basse que nécessaire pour le bon fonctionnement du régulateur ? Les batteries sont-elles entièrement chargées ? Si c’est le cas, le MPPTsolid ne chargera que lentement les batteries afin de maintenir une charge totale. Dans ce cas, le régulateur de charge ne peut pas utiliser la puissance maximale des panneaux... - Page 56 Q : Comportement erratique du régulateur de charge. R: Vérifiez que les panneaux photovoltaïques ont une tension équilibrée, c’est-à-dire que tous les panneaux sont câblés pour fournir la même tension au régulateur de charge. Le régulateur de charge ne tolère pas de panneaux de tensions différentes. L’un des panneaux peut être endommagé, occasionnant une tension plus basse qu’elle ne devrait être.
- Page 57 été effectuées par des personnes non autorisées, ou pour une utilisation inhabituelle, une mauvaise installation ou une mauvaise conception du système. Sous réserve de modification sans préavis. Version : 20180615 Fabriqué au Canada Phocos AG - Allemagne www.phocos.com...
- Page 58 面板介绍 前面板 后面板...
- Page 59 6. 蓄电池的电解液不能溅落在控制器上，特备是在维护蓄电池添加电解液时。 维护 MPPTsolid 充电控制器时请保持控制器同电源分离。 系统连接和拆除前请一定断开 控制器同所有电源的连接！ MPPTsolid 控制器介绍 亲爱的用户： 非常感谢您选用伏科产品！在使用本产品前，请仔细阅读本手册。新一代的 MPPTsolid 控制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有许 多卓越的特征： MPPTsolid 组件端电压 30-230 V ,适应直流 24 至 72 V 蓄电池系统 (蓄电池电压必须小于 等于电池板电压)。 MPPTsolid 采用最大功率追踪（ MPPT ）充电方式，保证了系统的最大充电效率。 MPPTsolid 控制器允许使用更高电压的太阳能电池板给蓄电池充电， 在电池板的选择上 有更大的灵活性。 通过 PC 通信端口和软件可以查看和编辑控制器运行参数以及浏览历史数据。 配置外置 温度传感器，充电方式带有温度补偿功能。 蓄电池类型...
- Page 60 MPPT 最大功率跟踪技术 MPPT 技术使 MPPTsolid 充电控制器可以确保系统的最大能量利用率。光伏组件有一个 可变的输出功率，输出功率是输出电压与输出电流的乘积。 MPPTsolid 不断追踪搜索最 大功率点，确保光伏组件在最大功率点保持功率输出。 MPPT 最大功率跟踪技术 介绍 光伏组件功率曲线（绿色）与伏安特性曲线（蓝色） 充电控制器 最大功率跟踪技术 (MPPT) 具有一个高效的 DC/DC 转换器，可以将组件能量高效的转换 为适宜的电压电流为蓄电池充电。在寒冷、阴天、多云的天气里， MPPT 的性能在相对 馈电的蓄电池光伏系统里体现更为明显。充电控制器可以接受最大组件开路电压 (Voc)230 V 为铅酸蓄电池充电。在直流 24V 至 72 V 系统，控制器在蓄电池侧的最大充 电电流可高达 100A 。当充电时， MPPTsolid 会根据光伏组件的可用功率，电池组的充 电状态、温度来调节充电电压和充电电流 , 。...
- Page 61 酸蓄电池充电 无论是充电和放电，对铅酸蓄电池而言，排气帽搜需要拧紧。如果可能的话，可对电 池电解液水位进行监控。必要时需为铅酸电池补充蒸馏水。如果铅酸电池经常需要补 充蒸馏水，请检查 MPPTsolid 的充电电压设置，若有必要可适当降低充电电压。 三阶段充电 三阶段充电是一个更高效的充电方式。 三个阶段分别为： 主充， 吸收充和浮充。 MPPTsolid 充电控制器将根据蓄电池状态自动从一个充电阶段步入到另一个充电阶段。 主充 这第一阶段的充电，控制器尽可能持续使用大电流对蓄电池充电。 MPPTsolid 控制器基 于 MPPT 技术提供组件最大可用功率，缩短充电时间或增加能量存储。 吸收充 吸收充阶段开始于蓄电池电压达到预设吸收充电压。 MPPTsolid 将保持此吸收充电压直 至充电电流降至浮充级别电流。吸收充适用于高峰充电直到完全充满蓄电池。这个阶 段对于蓄电池的存储容量是至关重要的。 浮充 浮充是保持蓄电池恒定电压的主要充电方式。它将一直维持下去来确保蓄电池处于一 个饱满的状态。 充电时间 一旦组件电压超过浮充电压充电程序将启动。计时器将按照制造商提供的程序来运行 , 但在 PowerWizard 软件可以可调此程序。当计时器到期时 , 控制器将切换到浮充模式。 一个新的定时器将开启，并且控制器不会重返到主充或者吸收充模式。 蓄电池的维护 请根据蓄电池制造商的建议维护蓄电池。特别的对于铅酸蓄电池，请根据上一页的建...
- Page 62 蓄电池温度传感器 MPPTsolid 控制器提供一个蓄电池温度传感器。蓄电池温度影响充电电压，温度越低的 蓄电池需要使用更高的电压来充电。 MPPTsolid 带有的温度传感器 BTS ，能够测量蓄 电池真实温度，调整充电电压，防止蓄电池过充。 PowerWizard 软件中可以设置温度 补偿值。温度补偿系数由蓄电池制造商提供，当输入此数值时，不需要输入负号。该 补偿值是制造商提供的补偿系数乘以串联蓄电池的数量！ 温度传感器 BTS 应牢固的粘贴在蓄电池组中心位置的蓄电池正面或者侧面。 系统设计 负载 光伏系统设计的第一步是确定负载。 负载功率多大 ? 需要运行多长时间 ? 有许多网上资源 在线帮助确定平均和峰值负载要求。建议您使用这些资源来计算预期的负荷需求和系 统规划设计的负荷增长。经验表明，负载功耗很少随时间保持不变 , 通常增加。一旦确 定负载特征，系统规划师可以决定使用适当的系统电压和合适的电池数量来满足预期 的需求。这决定了 MPPTsolid 使用在多大电压下和多大的充电电流充电。 最大组件开路电压 Voc MPPTsolid 控制器组件端的最大开路电压是 230 V ，超过此电压控制器将切断输入以防 止损坏控制器，绝对最大输入电压是 250 V 不损坏。在真实系统中输入电压不可能达...
- Page 63 线径选择 组件和控制器之间的距离将是决定线径选择的一个重要因素。一定功率下输入电压越 高线径可以越小。注意下通用线缆规格与不同国家地区当地线规的转换问题。 MPPTsolid 可 100A 电流输出。线缆规格的选择基于控制器与蓄电池一定距离上的电流 承载能力。 NEC 要求输出导线具有 1.25 倍的额定电流承载能力，对于 MPPTsolid 控制 器这意味着使用电缆能够承载 125 A 电流能力。因此 # 2 AWG ，为最小线缆规格，考虑 距离和温度的话，更大的线缆规格 # 1/0 AWG 是更合适的。 组件最大输入电流是短路电流 (Isc) ， 多片 / 组并联时 , 单个组件的的短路电流 Isc 乘以并联 的数量为最大短路电流。短路电流 Isc 因环境、温度、海拔等有校正因数需乘以 1.56 。...
- Page 64 如果 MPPTsolid 垂直安装，安装孔水平 距离是 80” 和垂直距离是 90” 。 4¼x1.5 机械螺丝或 4 # 10 X 3” 自攻螺丝安装在 胶合板或墙上。 MPPTsolid 必须安装在室内。为安全考虑，最好安装在一个相邻蓄电池的房间内。 MPPTsolid 应垂直安装且输入 / 输出线缆从底部进线。上图提供了安装孔的位置。这种 安装方式能够保证内部自然对流，更好的散热。 MPPTsolid 系统接线图 警告 : 根据美国国家电气规程第 690 条 (NEC) 的安装要求，充电控制器必须与外部 GFDI 接地设备联通。下图为线路连接图和最大安培数断路器的额定容量。请注意 , 所有的电 路保护设备必须符合 UL / CSA 认证。遵循所有适用的电气规范。输入和输出连接和极...
- Page 65 • 浮充电压 27.2 V • 蓄电池容量 100 AH MPPTsolid 在 24 V - 72 V 下用户是可编程的。如果需要更改设置，控制器必须先使用 RS232 串行端口连接到一台电脑。如果你的电脑或笔记本没有 RS232 串口，将需要一 个配置 USB 串口转换器。 USB 串口转换器很容易在电子市场买到。 注意 : 控制面板上显示该 COM 端口号必须同 MPPTsolid_Configuration.pty 文件中的 COM 端口号相同。如果不是的话，请修改配置文件 MPPTsolid_Configuration.pty 中的 COM 端口号，保持与控制面板上显示的 COM 端口号相同。同时通讯协议参数必须相同。如...
- Page 66 果没有连接太阳能电池板，软件也将无法启动。如果没有可用的太阳能电池板，请将 控制器太阳能电池板端与电池并联！！ 电脑上必须安装 MPPTsolid 配置软件。 MPPTsolid 软件包含两个文件。第一个是名叫 MPPTsolid.exe 的 Windows 可执行文件。第二个文件是一个配置文件，其中包含所有 的设置值。配置值可以通过打开配置文件 (“SolarMax_Configuration.pty”) 窗口编辑器来 更改。这是必要的，如果程序没有开始。在这种情况下，串行通讯端口 ( 设备管理器中 可以看到 ) 是不同于在配置文件中串行通讯端口的。 这两个文件都位于一个数据文件夹中 , 文件夹结构应该是这样的 : C:\Program Files\ASW\MPPTsolid Data Logs MPPTsolid.exe MPPTsolid_Configuration.pty 第一次启动软件时 , 你需要串行通讯线缆连接到一个上电的 MPPTsolid 控制器上。软件 将测试你的个人电脑上所有的串行端口寻找并连接到 MPPTsolid 控制器。 打开软件 :...
- Page 67 Help > About 配置设置 第一次使用时，你需要配置 MPPTsolid 设置；从菜单中选择 Configure -> MPPTsolid 在屏幕 (MPPTsolid Configuration) 上单击 MPPTsolid Configuration 按钮， 这样你就可以读 MPPTsolid 控制器初始值。...
- Page 68 点击 edit 按钮，可以更改设定值。 对应您的系统更改设定值并按 OK 按钮。 点击 Set MPPTsolid 按钮发送设定值到您的控制器。 你可以通过 MPPTsolid Configuration 按钮确认设定值是否已经更改。单击 Exit 回到主屏幕。...
- Page 69 更改历史数据配置，点击 Configure -> Data Logging 。 设定记录间隔时间，可以更改历史数据采样频率。点击 Save and Exit 保存设置并返回 到主屏幕。以后的数据将使用新的采样频率采样。 历史数据文件保存在 Data 文件夹下。文件保存为 CSV 格式，便于 Excel 打开。 CSV 文件的数据格式如下 : Unit ID, Date, Time, Vin, Iin, Vout, Iout, Pin, Pout MPPTsolid 控制器技术规格 标准产品出厂默认设置如下： 输入技术规格 最大电池板开路电压 230 Voc 输入电压范围...
- Page 70 防护等级 IP20 IEC 62109-1 和 CE 标准标准 认证 UL1741, CSA107.1 故障处理 如果遇到任何问题请参考此章节。 问题解答 问 :MPPTsolid 没有输出预期的输出功率。 答 : 光伏组件是否被云朵或其他阴影遮挡？云朵、阴影和组件表面灰尘影响组件性能。 控制器是否被设置为限制了电流 ? 蓄电池是否已充满？如果是蓄电池已充满，在这种情况下控制器不会用光伏组件最大 功率输出。 问 : 需电池过热 ,/ 气体挥发。 答 : 检查 BTS( 电池温度传感器 ) 是否安装和连接正确，如果安装不正确这样，对控制器充 电会有影响。联系伏科集团寻求帮助。 答 : 通过软件检查电池充电参数是否正确。 问 : 蓄电池与控制器之间的线缆过热。...
- Page 71 8.48 A 组件效率 16.3 % 输出功率公差 -0/+5 % 最大荷载 5,400 Pa 每片栅线条数 NOCT 46.5ºC 最大系统电压( DC) 600 V & 1000 V (UL), 1000 V (IEC) 最大熔断电流 15 A 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄电池生产商的建议而 造成的任何损坏。如果有由非生产商指定人员提供维护服务、不正常使用、错误安装 或者错误的系统设计情况出现，生产商不承担任何责任。 注意：受翻译人员水平所限，使用说明书请以英文版本为准。 如有更改，恕不另行通知。版本: 20180615 在以下国家生产：加拿大 Phocos China - China www.phocos.com...
