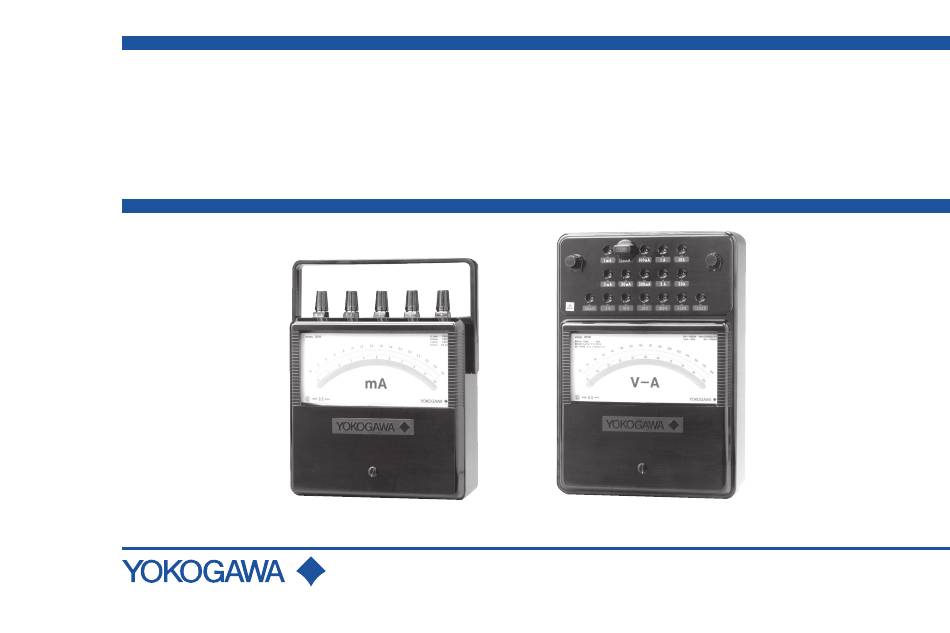

- Page 1 2011, 2012 User’s 携帯用直流電流計・電圧計 Manual Portable DC Ammeters & Voltmeters 取扱説明書 2011 33 2012 00 IM 2011-01 2018. 3 7 版 7th Edition: March 2018...
- Page 2 これらの注意 に反したご使用により生じた障害については， use of the instrument. YOKOGAWA は責任と保証を負いかねます。 YOKOGAWA assumes no liability for the customer’s failure to このマニュアルは製品の一部として重要な内容を含んでいま comply with these requirements. す。本器を廃棄するまで，本器を使用するときにすぐご覧に This manual is part of the product and contains important information.
- Page 3 本器および取扱説明書には安全記号 が表示されています。 The safety symbol is shown both on the instrument and この安全記号は，人体および機器を保護するために，取扱注意 throughout the instruction manual to draw attention to the necessary の警告，取扱説明書や添付資料を必ず読む必要があることを safety precautions. 警告しています。 警 告 WARNING To avoid injury or death to personnel and damage to the 感電の恐れがありますので，以下のことを必ず守って...
-
Page 4: Table Of Contents
YOKOGAWA sales 当社製品の保証期間はご納入日より 1 年間です。この間に発 office. 生した故障で，原因が明らかに当社の責任と判定された場合 All products of YOKOGAWA are guaranteed for a period of one には無償修理いたします。 (1) year from the date of delivery. YOKOGAWA will repair the product in question, free of charge, if the product fails during the guarantee period for reasons that are evidently attributable to YOKOGAWA. -
Page 5: 概 要
概 要 INTRODUCTION 携帯用直流電流計，電圧計 当社の は，すべてトートバンド支持方 A taut-band suspension system is used in all YOKOGAWA portable DC 式を採用していますので摩擦がなく再現性がすぐれ，振動や衝撃に ammeters & voltmeters. 対しても極めて強い特長をもっています。 This system has no pivot and jewel bearings so these portable instruments are friction less and thoroughly resistant to shock and vibration. -
Page 6: 取扱法および使用上の注意
取扱法および使用上の注意 OPERATING INSTRUCTIONS 1. 計器は，直射日光の当たる場所，外部磁界のある場所，振動の 1. Do not use these instruments in a location exposed to direct sunlight, an ある場所，あるいは高温高湿な環境では使用しないでください。 external magnetic field or mechanical vibration or in a high-temperature 2. 計器は，常に水平位置（標準姿勢）で使用してください。 highly humid environment. このとき最も正確な指示が得られます。 2. Place the instrument on a fairly level surface. A horizontal position will give the highest accuracy. -
Page 7: 使用法
使用法 DIRECTIONS 2011，2012 は，永久磁石可動コイル形計器で直流専用の計器 1. Models 2011 2012 are permanent-magnet moving-coil types that です。したがって整流した波形が脈動していますと，計器はそ are used for DC measurement only. Therefore, if a current such as a rectified wave (i.e., a pulsating current) is measured, the instrument will の平均値を指示します。 2012 indicate a mean value. - Page 8 分流器 直列抵抗器 分流器は水平位置に設置する。 Shunt Series resistor 2216 2222 Place the shunt on a fairly level surface. ブスバー Bus bar 分流器接続導線 接触抵抗が発生しないよう Lead に締付けを確実に行う。 (0.025Ω×2) Tighten terminal when connecting the shunt to the circuit. 2011 50 mV計器または2012 50 mV端子 2012 3 V端子 The 50 mV 2011 instrument (2011 41) or The 2012 instrument set to the 3 V range.
-
Page 9: 保 守
Ideally, the instrument should be calibrated once or twice every three months, though this depends on the instrument’s frequency of use and operating conditions. アフターサービス NOTE If any troubles occur in the instrument, contact your nearest 正常な動作を示さず修理を要する場合には， YOKOGAWA Sales office or sales agent. 当社または販売代理店へお申しつけく ださい。 — 5 — IM 2011-01... -
Page 10: 仕 様
仕 様 SPECIFICATIONS 動作原理： 永久磁石可動コイル形 Operating Principle: Permanent-magnet moving coil 使用温湿度範囲： 0 〜 40℃，25 〜 80％ RH Operating Temperature and Humidity Range: 保存温湿度範囲： － 10 〜 +50℃，25 〜 80％ RH 0 to 40°C, 25 to 80% RH 指針振れ角： 約 85° Storage Temperature and Humidity Range: 目盛長：... - Page 11 形名 コード 定格（最大目盛値） 概略内部抵抗，消費電流 Model Code Rating (Range, Maximum scale value) Approx. internal resistance, etc. 3/10/30/100 µA 5.1/18.3/7.7/2.5 kΩ 10/30/100/300 µA 6.8/6.8/2.5/0.88 kΩ 0.1/0.3/1/3 750/750/278/97.5 Ω 1/3/10/30 23/14/4.7/1.6 Ω 10/30/100/300 電圧降下 Voltage drop: 50 mV 0.1/0.3/1/3 1/3/10/30 2011 0.3/1/3/10 3/10/30/100 1 mA (1000 Ω/V) 30/100/300/1000 分流器外付用計器...
- Page 12 ＜アクセサリ Accessories＞ ● 直列抵抗器 SERIES RESISTORS ● 分流器 EXTERNAL SHUNTS 形名 コード 定格 形名 コード 定格 消費電流 Model Code Rating Model Code Rating Current consumption 0.75/1.5 kV 1 mA 1/2 kV 1 mA 1.5 A 2222 1.5/3 kV 1 mA 2223 3/5 kV 1 mA 7.5 A 10 A...
- Page 13 Printed in China...
