Poulan Pro PP11G30 Repair Parts Manual page 15

CORTADORA DE CÉSPED NUM. DE MODELO PP11G30 (96022002900)

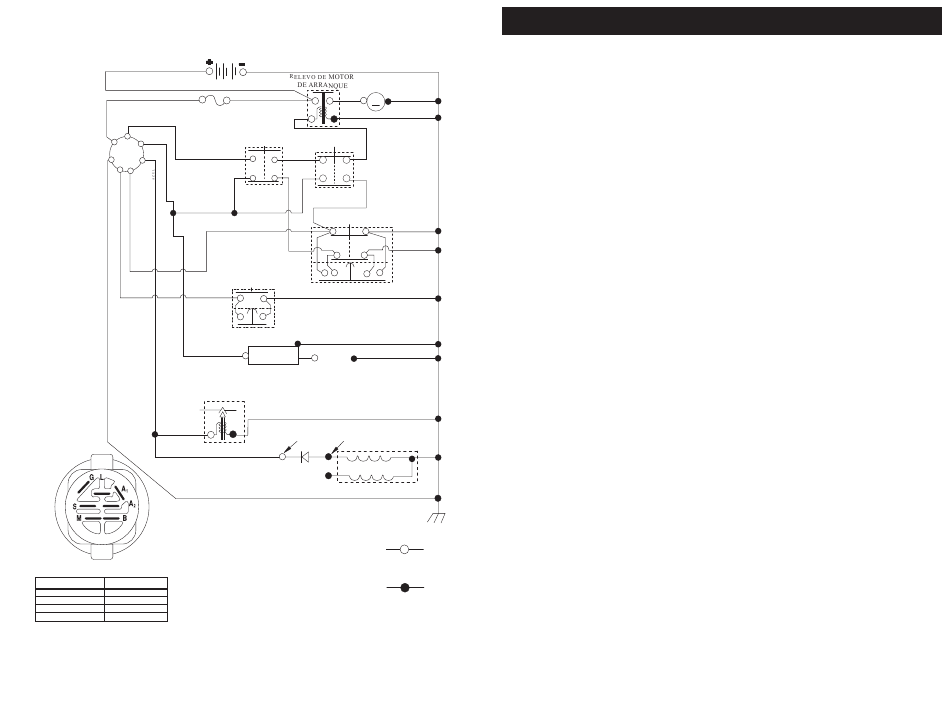

DIAGRAMA
SCH24-S
ROJO
S
B
M
G A1
L
A2
AZUL
ROJO
INTERRUPTOR DE ENCENDIDO
POSICIÓN CIRCUITO «MARCA»
APAGADO M+G+A1
B+A1
PONER EN FUNCIONAMIENTO/ANULAR
PONER EN FUNCIONAMIENTO B+A1 L+A2
ARRANCAR B + S + A1
PRODUCTO NO. 960 22 00-29
BATERÍA
MOTOR DE
ARRANQUE
M
ROJO
FUSIBLE
BLANCO
EMBRAGUE/FRENO ACCESORIO DEL
(PEDAL HACIA ARRIBA) EMBRAGUE
(EMBRAGUE
DESCONECTADO)
NEGRO
NEGRO
INTERRUPTOR DEL
ASIENTO (LIBRE)
NEGRO
GRIS
INTERRUPTOR DE REVERSA
(NO EN REVERSA)
CONECTOR DE
CORTOCIRCUITOS
NEGRO
NEGRO
UNIDAD DE
NEGRO/BLANCO
SEPARACIÓN
ENCENDIDO
DE LAS BUJÍAS
(DOS BUJÍAS EN LOS
MOTORES
BICILÍNDRICOS)
SOLENOIDE DE CIERRE
DE COMBUSTIBLE
MÍNIMO DE CORRIENTE ALTERNA
SALIDA DEL SISTEMA DE
DE 28 VOLTIOS @ 3600 RPM
CARGA DE .5 AMPERIOS
(COBRO DE SISTEMA DESCONECTADO)
DE CC @ 3600 RPM
(SI ESTÁ EQUIPADO CON ESTE)
ESTATOR
DIODO
NOTA SOBRE LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO: SI SE
QUITAN LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO PARA
HACER EL MANTENIMIENTO DE LA
UNIDAD, SE LAS DEBERÁ INSTALAR
NUEVAMENTE PARA PROTEGER EL
CABLEADO ADECUADAMENTE.
NEGRO
GRIS
CONEXIONES NO
DESMONTABLES
CONEXIONES
DESMONTABLES
NOTES
