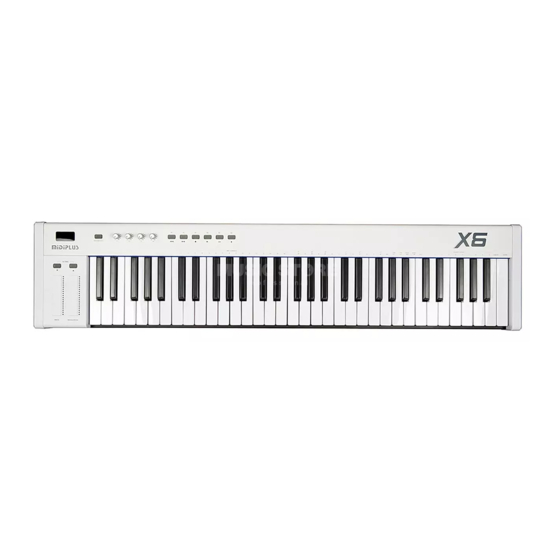

midiplus X6 User Manual

X series, 61/88 midi keyboard
Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the X6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for midiplus X6

Summary of Contents for midiplus X6

  • Page 3 Contents 1.Introduction 2.Cautions 3.Features 4.Operations 4.1 MIDI/SELECT button 4.2 Sub-functions under edit mode 4.3 Configuration and function selection for knobs and button controllers 4.4 Pulley and Octave adjustment 5. Interface of rear panel 6.Factory reset 7.Operation examples 8.Appendix:  Appendix 1:Specifications Appendix 2:CC controller parameters XSeries--UserManual...
  • Page 4 Please use moist cloth to clean device, unplug the external power and USB cable to avoid electric shock when cleaning.. 3.Features: X series includes X6, X8 which have 61 and 88 full-scale velocity keys respectively. It's powered by USB, no external supply is needed.
  • Page 5 Capacitive touch sensors to control PITCH and MODULATION. With function-editing button and Octave switching button. (MIDI/SELECT) 4 editable knob controllers(T1~T4) are for allocating CC function. 6 editable knob controllers with default and transport function for allocating transport function/CC function. 1 MIDI OUT interface, 1 SUSTAIN PEDAL interface and 1 USB interface.
  • Page 6 4.2.2 Transmission selection For changing tonality of the keys. (Please refer to Operation example 2 for details.) 4.2.3. Sub-functions for other keys: (1) VEL: The selection for velocity sense curve of the key. ( range: 1~8). (Please refer to Operation example 3 for details.) (2) CTRL CC: CC function selection (range:0~138).
  • Page 7 4.3. Configuration and function selection for knobs and buttons: Knob controller:(T1~T4) (1)4 independent potentiometer knobs which are 270°and with back light. (2)User defined CC functions.(Please refer to operations example 4 for details.) (3)Turn left means decrease, turn right means increase.Default functions of knob: T1: Volume T2: Pan T3: Expression controller...

  • Page 8: Factory Reset

    Modulate the effect of trill: Slide up by touching then trill increases; slide down then trill decreases. 4.4.3 Octave Range: （X6：-2~+2，X8：-1~+1）；Modulating directly by press button “OCTAVE”, and press two buttons at the same time to default to be octave. 5. Connector of rear panel introduction: 5.1 SUSTAIN PEDAL pedal interface:...

  • Page 9: Operation Examples

    7.Operation examples: 1: Switch channel(e.g:selection channel 10) (1) Press MIDI/SELECT keypad, you'll be in sub-function editing mode. ( the indicator is on, LCD display shows “ ”.) (2) Press the key labeled under MIDI CHANNELS ”10”, display shows the selected key channel NO. “10”. (indicator light is off, the selected key channel is effective now.) 2:Transposition(e.g: changed to be A key) (1) Press MIDI/SELECT keypad, you'll be in sub-function edit mode.
  • Page 10 4: Knob controller “T1” is for controlling the reverb effect CC91. (1) Press MIDI/SELECT keypad, you'll be in sub-function edit mode. (the indicator light is on, display shows “ ”.) (2) Press the key corresponding to “CTRL CC ”, display shows the current CC number of controller.
  • Page 11 (5) Press NIDI/SELECT button again, the keyboard will be back to performing mode, display shows channel number.(the indicator light is off, the controller channel selected by knob “T1” is memorized.) Note:It's the same operation if you want to edit other knobs. 6: Set the sound program to be “123”.
  • Page 12 (4) Press the key labeled number under “NUMERIC KEYPAD” on the right, input “51”, and press the key corresponding to “ENTER” to confirm, display shows “ ”, means it succeed. (5) Press MIDI/SELECT button, be back to performing mode, display shows the channel number.(the indicator is off, the button “B1”...

  • Page 13: Appendix 1: Specifications

    USB connector, MIDI OUT connector, Jack SUSTAIN PEDALS connector, Accessories USB cable, User manual,InfoCard X6 :4.6kg Weights X8 :6.4kg X6 : 978mm*215mm*74mm Size X8 : 1356mm*215mm*74mm Appendix 2: List of CC Controllers Bank Select Modulation Wheel or Lever Breath Controller Controller Change #3...
  • Page 14 LSB for Control 13 (Effect control LSB for Control 12 (Effect control 1) LSB for Control 14 (Undefined) LSB for Control 16 (General LSB for Control 17 (General Purpose Controller LSB for Control 15 (Undefined) Purpose Controller 1) LSB for Control 18 (General Purpose LSB for Control 19 (General Controller Change #52~#63 Controller 3)
  • Page 16 目 录 1.前言 2.安全事项 3.产品特色 4.操作介绍:  4.1MIDI/SELECT按键 4.2编辑模式下的副功能 4.3旋钮和按键控制器的配置及功能选择 4.4滑轮和八度切换 5.后面板接口简介 6.恢复出厂设置 7.操作举例 8.附表: 附表1:规格表 附表2:CC控制器一览表 XSeries--UserManual...
  • Page 17 1.前言 感谢您购 买MIDIPLUS X系 列MIDI键盘 。X系列MIDI键盘具有丰富的功能且操作简 单。通过USB连接X系列MIDI键 盘 ， 你 可以 随时享受音乐创作的乐趣。本说明书可以 帮助您快速 了解X系 列MIDI键盘的功能与操作方法。请妥善保存本说明书，以便查 阅。 2.安全事项: 请注意以下安全事项，以免损坏设备或者造成人身伤害。 1. 避免在潮湿的环境放置或操作本设备，如浴室，游泳池等。 2. 避免在高温或太阳直射的环境放置本设备，如散热器，暖气片附近。 3. 避免在雷雨天气使用本设备，以防雷击。 4. 若长时间不使用该设备，请断开外部电源连接。 5. 避免小金属块落入设备，从而导致内部电路短路。 6. 请勿自行打开设备，如果需要请咨询相关专业人士。 7. 儿童需在成人的指引下使用。 8. 不要使用汽油、酒精以及其它的溶解性溶剂清洗设备，以免造成设备损伤。 应用稍微湿润的布擦洗设备；擦洗时，请拔掉外部电源和USB连接线，避免 造成电击。 3. 产品特色 X系列具有X6、X8 两个型号，分别拥有61和88个全尺寸力度琴键。...
  • Page 18 4. 操作介绍 4.1. MIDI/SELECT按键 MIDI/SELECT按键:演奏模式与副功能编辑模式切换按键 开机时琴键默认处于演奏模式，按下琴键发送Note信息。按下MIDI/SELECT 按键，琴键进入副功能编辑模式（指示灯点亮，显示屏显示“ ”） ，每个琴 键 上方对应相应的标注功能。选择你所需要的功能，按下“ENTER”确认 ，再次按 下 MIDI/SELECT按键完成编辑，琴键返回到演奏模式。 4.2. 编辑模式下的副功能 4.2.1. MIDI CHANNELS(1~16)琴键通道选择 用 于琴键 通 道 的 选 择 。（ 默 认 通 道10为 打 击 乐 器 通 道 ）（详情 请参考 操作举 例一 ） 4.2.2.
  • Page 19 4.2.3. 其它琴键副功能 （1） VEL.： 琴 键 力 度 感 应 曲 线 选 择 （ 调 整 范 围 ：1~8）。（详情请参考操作举例三） （2） CTRL CC：CC功能选择（调整范围：0~138）。（详情请参考操作举例四） （3） CTRL CHL.：通道选择（调整范围：0~16）。（详情请参考操作举例五） （4） BANK MSB：音色库高字节调节（调整范围：0~127）。 （5） BANK LSB： 音 色 库 低 字 节 调 节 （ 调 整 范 围 ：0~127）。 （6）...
  • Page 20 旋钮默认功能： 旋钮： （音 量 ） Volume 旋钮： （ 声 像 ） 旋钮： （表情控制） Expression Controller 旋钮： （混响效果） Reverb 按键控制器：（ ） B1~B6 (1) 6 个带双色指示灯独立控制开关按键，可配置 功能 或 走带信息。 （详情请参考操作举例七） ( ) 当发送 信 息 是 蓝灯 。 （ 除 了 发 送 信...
  • Page 21 4.4.3. 八度调节OCTAVE 幅 度 为 ： （X6：-2~+2，X8：-1~+1）； 通过 按 “OCTAVE” 按 键 直 接 调 节 ， 同 时 按 下 两 个 按键 恢复默 认八 度。 5.后面板接口介绍： 5.1 SUSTAIN PEDAL踏板接口： 用于 接 口 接 入 延 音 踏 板 。...
  • Page 22 操作 举例二：移调 （ 例如 ：变 换成A调 ） 。 (1) 按下MIDI/SELECT按键，进入副功能编辑模式。 （指示灯点亮，显示屏显“ ”）。 (2) 按下标注“A”的琴键，显示屏显示“ ”。(指示灯熄灭，此时所选移调生效)。 操作 举例 三： 把 琴键 力度 曲线 切换 到“力度曲线1”。 (1) 按 下MIDI/SELECT按键， 进入 副 功能编 辑 模 式 。 （指 示 灯 点 亮 ，显 示 屏显 “ ”）...
  • Page 23 ( 2) 按下“CTRL CHL.”标 注 对 应 琴 键 ，显示屏显 示当前控制器的通道编号。 (3) 通过操作 旋 转 “T1” 旋 钮 对 其 编 辑，默认 状态下“T1”应显示“17”。 (4) 通过按下 右 边 “NUMERIC KEYPAD”下方标 注数字的琴键，输入“10”，按下 “ENTER”标注对应琴键进行确认，显示屏显示“ ”说明设置成功。 (5) 再次 按下MIDI/SELECT按 键 ， 返 回 演 奏模式，显示屏显示通道号。 （指示灯...
  • Page 24 XSeries--UserManual...
  • Page 25 附表2：CC控制器一览表 放音时值 音色库选择MSB 颤音深度（粗调） 起音时值 呼吸控制器（粗调） 亮音 声音控制 75-79 踏板控制器（粗调） 一般控制器（#5-#8） 80-83 连滑音速度（粗调） 连滑音控制 高位元组数据输入 N/A 85-90 主音量（粗调） 混响效果深度 平衡控制（粗调） （未定义的效果深度） N/A 合唱效果深度 声像调整（粗调） （未定义的效果深度） 情绪控制器（粗调） 移调器深度 N/A 数据累增 12-15 一般控制器 数据递减 16-19 N/A 未登记的低元组数值（NRPN LSB) 20-31 插口选择 未登记的高元组数值（NRPN MSB) 颤音速度（微调）...
