3 Geräteeinstellungen

3.1 Verbindungen

1) Schalten Sie die Zündung aus.

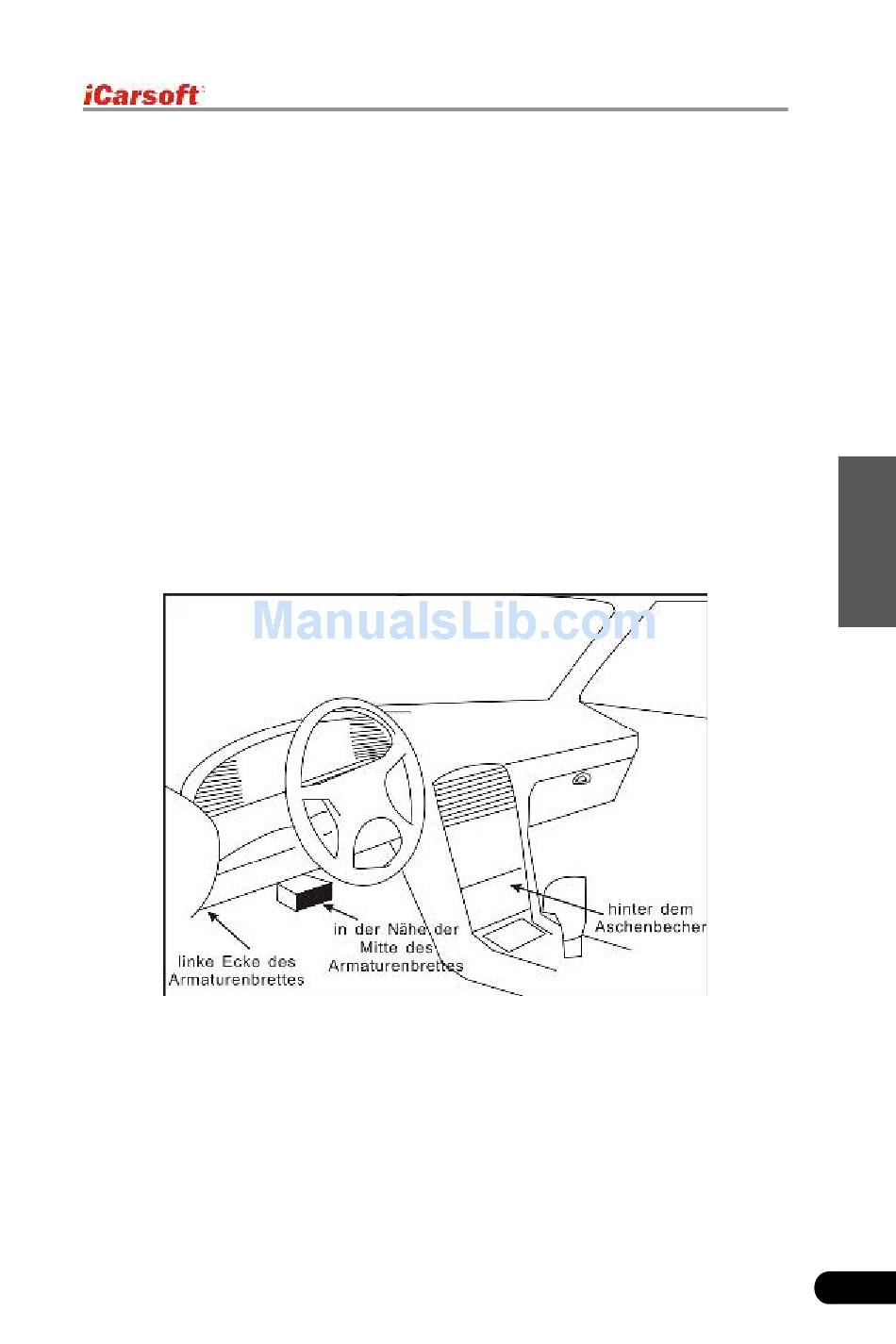

2) Suchen Sie den 16Pin OBD Anschluss an ihrem Fahrzeug.
Der DLC (Data Link Connector) "OBD II" ist ein genormter 16Pin
Anschluss. Dieser Anschluss liegt in der Regel ca. 30 cm von
der Mittelkonsole auf der Fahrerseite. Bei manchen Fahrzeugen
befindet sich dieser Anschluss auch hinter dem Aschenbecher
oder einigen Abdeckungen. Sollten Sie den Anschluss nicht
finden, schauen Sie nach ob die Position des Steckers durch
einen Aufkleber gekennzeichnet ist oder schauen Sie in den
Fahrzeugunterlagen nach der Position von diesem.
3) Verbinden Sie den OBD II Anschluss mit dem Fahrzeug
4) Schalten Sie die Zündung in Position 2. Der Motor kann
laufen muss aber nicht.
5) Danach drücken Sie auf den [OK] Knopf um ins Hauptmenü
zu gelangen.
Multi-system Scanner Serie Benutzerhandbuch
Abbildung 3-1
