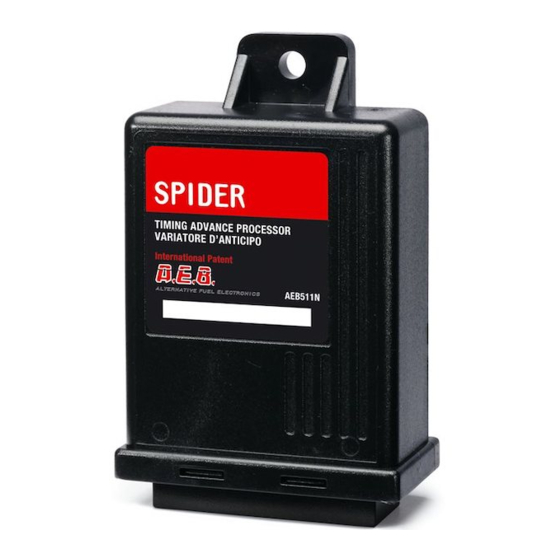

AEB SPIDER Assembly Instructions Manual

Timing advance processor
Hide thumbs Also See for SPIDER:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

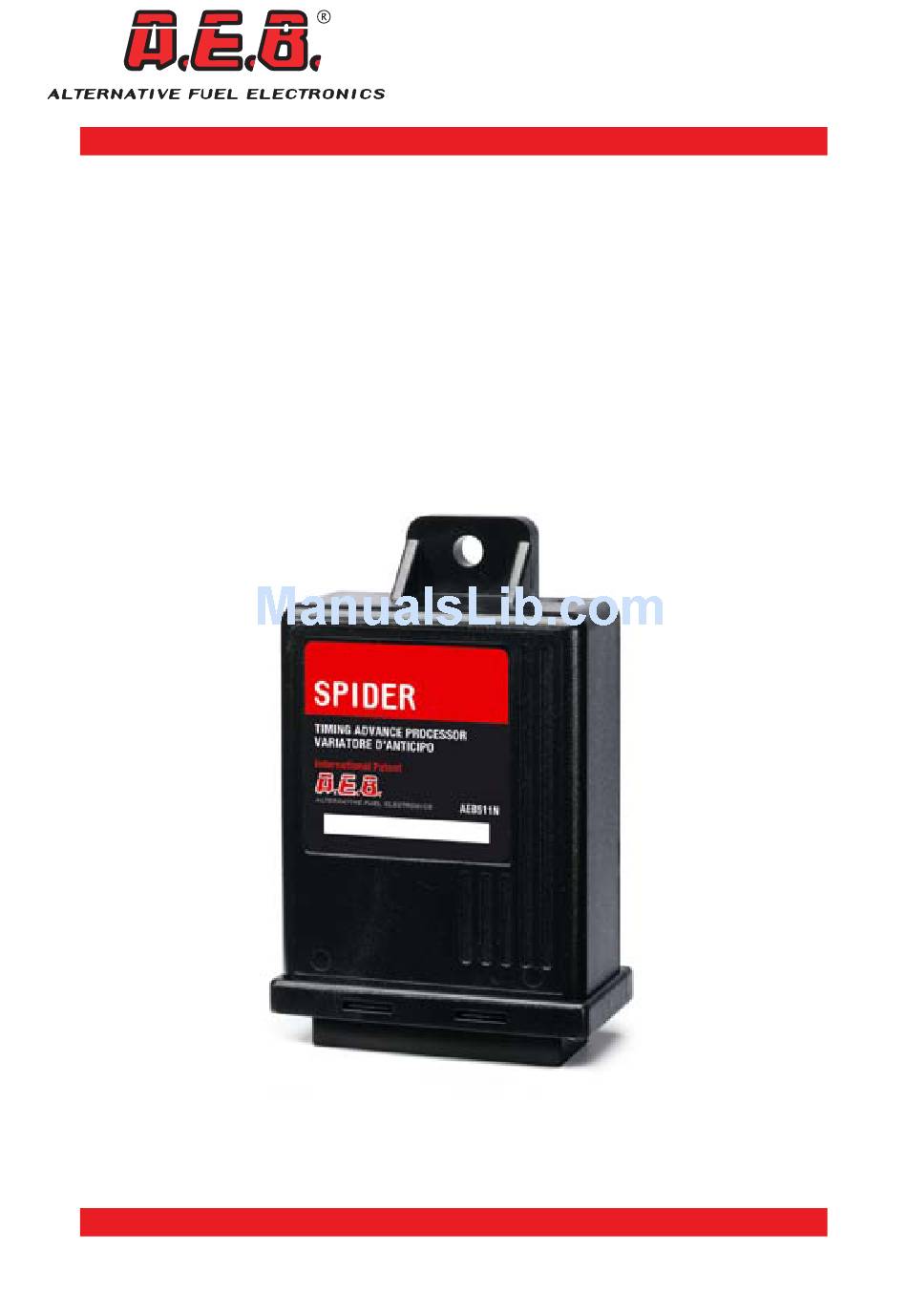

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
ISTRUCCIONES DE MONTAJE
TIMING ADVANCE PROCESSOR
"SPIDER"
Variatore riprogrammabile per sensori effetto Hall
Universal Timing Advance processor for Hall effect signals
Variador universal para señales efecto Hall
195310010
REV. 310510-0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPIDER and is the answer not in the manual?

Questions and answers

Related Manuals for AEB SPIDER

Summary of Contents for AEB SPIDER

  • Page 1 ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS ISTRUCCIONES DE MONTAJE TIMING ADVANCE PROCESSOR “SPIDER” Variatore riprogrammabile per sensori effetto Hall Universal Timing Advance processor for Hall effect signals Variador universal para señales efecto Hall 195310010 REV. 310510-0...

  • Page 2: Table Of Contents

    INDICE ITALIANO Avvertenze ..........................3 Contenuto Della Confezione .....................3 Aggiornamento Firmware Con Kit Aeb011/Aeb011usb .........4 Aggiornamento Firmware Con Kit Aeb011n ..............5 Installazione Sensore Pms Ad Effetto Hall E 1 Sensore Di Fase Hall ....6 Programmazione ........................7 Lista Autovetture ........................7 Emergenza ..........................10 Garanzia ..........................

  • Page 3: Avvertenze

    AVVERTENZE - Installare in posizione verticale lontano da possibili infiltrazioni d'acqua. - Installare lontano da eccessive fonti di calore (es. collettori di scarico). - Installare lontano dalla bobina d'accensione e passare il cablaggio lontano dai cavi dell'alta tensione. - Realizzare delle buone connessioni elettriche evitando l'uso dei “rubacorrente”.

  • Page 7: Programmazione

    PROGRAMMAZIONE Il Variatore SPIDER è riprogrammabile, quindi un solo modello di Variatore si potrà adattare a diversi modelli di vetture, aggiornando semplicemente il sof- tware al suo interno, tramite un qualsiasi kit di programmazione: • AEB011 (con chiave hardware) •...
  • Page 8 PROGRAMMAZIONE REGOLAZIONE DELL’ ANTICIPO Parte inferiore del variatore REGISTRO INTERVENTO ANTICIPO LED ACCESO = ANTICIPO INSERITO CONNETTORE PER IL COLLEGAMENTO E RIPROGRAMMAZIONE MICROINTERRUTTORI PER LA PROGRAMMAZIONE PROGRAMMAZIONE GRADI DI ANTICIPO 15° di anticipo 12° di anticipo 9° di anticipo 6° di anticipo...
  • Page 9 D’altra parte l’anticipo serve immediatamente in fase di accelerazione, per mi- gliorare prestazioni, consumi e ridurre al minimo il pericolo di ritorni di fiam- ma. Con il Variatore SPIDER l’anticipo si può inserire o disinserire automatica- mente collegando il filo BLU-GIALLO del Variatore al potenziometro farfalla.

  • Page 10: Emergenza

    La spina del cablaggio è inserita nel connettore del Variatore. FUNZIONE EMERGENZA Togliere il cablaggio dal connettore del variatore ed inserirlo nel connettore di EMERGENZA come da schema. GARANZIA Il certificato di garanzia del prodotto è dispo- nibile sul sito internet AEB (www.aeb.it) nella sezione prodotti/variatori/AEB511N.

  • Page 11: Dati Tecnici

    DATI TECNICI Tensione di alimentazione 10 ÷ 14 Vcc Regolazione anticipo 6°-9°-12°-15° Altezza 105 mm Profondità 35 mm Ingombri scatola variatore larghezza 80 mm Ø foro di fissaggio 6 mm Anticipo disinseribile in decelerazione tramite segnale T.P.S. Programmazione di diversi tipi di ruota fonica in modo da poter essere adattato a numerosi modelli di vetture.
  • Page 12 INDEX ENGLISH Warnings ..........................13 Contents Of The Package ....................13 Firmware Update With Aeb011/Aeb011usb Kit ............14 Firmware Update With Aeb011n Kit ................15 Installation Of Hall Effect Pms Sensor And 1 Hall Phase Sensors ...... 16 Programming ........................17 Cars List ..........................
  • Page 13 WARNINGS - Install vertically away from possible water leaks. - Install away from excessive heat sources (e.g. exhaust mani- folds). - Install away from the ignition coils and route the wiring harness away from high voltage wires. - Make good electrical connections without using cable clamps. Remember that the best connection is a duly insulated soldering.
  • Page 17 PROGRAMMING The SPIDER timing advance processor is reprogrammable; therefore, just one timing advance processor model can be adapted to various vehicle models by simply updating the Firmware using any programming kit. • AEB011 (with hardware key) • AEB011USB (with USB key) •...
  • Page 18 PROGRAMMING TIMING ADVANCE ADJUSTMENT Lower part of the timing advance processor TIMING ADVANCE TRIP REGISTER LED ON = TIMING ADVANCE ENABLED CONNECTION AND REPROGRAMMING CONNECTOR PROGRAMMING MICROSWITCHES TIMING ADVANCE DEGREES PROGRAMMING 15° advance 12° advance 9° advance 6° advance...
  • Page 19 On the other hand, the timing advance is required immediately during ac- celeration to improve performance, consumption and to minimise the risk of backfiring. With the SPIDER timing advance processor, the timing advance can be enabled or disabled automatically connecting the BLUE-YELLOW wire on the timing advance processor to the throttle potentiometer.
  • Page 20 EMERGENCY FUNCTION Remove the wiring harness from the timing advance connector and insert it in the EMERGENCY connector as indicated in the diagram. WARRANTY The warranty certificate is available on the website AEB (www.aeb.it) in the products sec- tion/timing advance processors/AEB511N...
  • Page 21 TECHNICAL DATA Power supply voltage 10 ÷ 14 Vdc Timing advance adjustment 6°-9°-12°-15° Height: 105 mm Depth: 35 mm Timing advance processor overall dimensions Width: 80 mm Fixing hole: 6 mm Ø Timing advance can be disabled during deceleration via T.P.S signal Programming of various types of phonic wheel for adaptation to different vehicle models.
  • Page 22 ÍNDICE ESPAÑOL Advertencias ........................23 Contenido De La Caja ....................... 23 Actualización Firmware Con Kit Aeb011/Aeb011usb ........... 24 Actualización Firmware Con Kit Aeb011n ..............25 Instalación Sensor Pms De Efecto Hall Y 1 Sensor De Fase Hall ......26 Programación ........................27 Lista De Los Coches ......................

  • Page 23: Advertencias

    ADVERTENCIAS - Instalar en posición vertical alejado de posibles filtraciones de agua. - Instalar alejado de excesivas fuentes de calor (por ej. colectores de escape). - Instalar alejado de la bobina de encendido y hacer pasar el ca- bleado alejado de los cables de la alta tensión. - Realizar unas buenas conexiones eléctricas evitando el uso de los “ladrones”.

  • Page 27: Programación

    PROGRAMACIÓN El variador SPIDER es reprogramable por lo que un solo modelo de variador se puede adaptar a distintos modelos de automóvil, simplemente actualizando el software que lleva utilizando cualquier kit de programación: • AEB011 (con llave hardware) • AEB011USB (con llave usb) •...
  • Page 28 PROGRAMACIÓN AJUSTE DEL AVANCE Parte inferior del variador AJUSTE DE ACTUACIÓN DEL AVANCE LED ENCENDIDO = AVANCE ACTIVADO CONECTOR PARA LA CONEXIÓN Y LA REPROGRAMACIÓN MICROINTERRUPTORES PARA LA PROGRAMACIÓN PROGRAMACIÓN GRADOS DE AVANCE 15° de avance 12° de avance 9° de avance 6°...
  • Page 29 Por otra parte el avance sirve inmediatamente en la fase de aceleración, para mejorar prestaciones, consumos y reducir al mínimo el peligro de retornos de llama. Con el variador SPIDER el avance se puede activar o desactivar automá- ticamente conectando el cable AZUL-AMARILLO del variador al potencióme- tro de mariposa.

  • Page 30: Emergencia

    FUNCIÓN DE EMERGENCIA Quitar el cableado del conector del variador y enchufarlo en el conector de EMERGENCIA como mostrado en el esquema. GARANTÍA El certificado de garantía está disponible en la página web AEB (www.aeb.it) en los pro- ductos section/variadores/AEB511N...

  • Page 31: Datos Técnicos

    DATOS TÉCNICOS Tensión de alimentación 10 ÷ 14 Vcc Ajuste de avance 6°-9°-12°-15° Altura 105 mm Profundidad 35 mm Medidas máximas caja variador Ancho 80 mm Ø agujero de fijación 6 mm Avance desactivable en deceleración por medio de señal T.P.S. Programación de distintos tipos de rueda fónica para poder adaptarse a numerosos modelos de automóvil.

  • Page 32: Contratto Di Licenza D'uso

    CONTRATTO DI LICENZA D’USO Leggere con attenzione le seguenti condizioni generali. Si precisa che le seguenti condizioni si intendono integralmente conosciute ed accettate al momen- to dell’utilizzo del prodotto. Oggetto del contratto A.E.B. s.r.l. conserva la proprietà sul software (d’ora d’innanzi denominato “PROGRAMMA”) contenu- to all’interno del prodotto A.E.B.
  • Page 33 USER LICENCE AGREEMENT Read the following general conditions carefully. The user shall be deemed to be fully acquainted with the following conditions and to have accepted them at the time of the software usage. Scope of the agreement A.E.B. s.r.l. retains ownership of the software (herein referred to as “PROGRAM”) required to use the A.E.B. pro- duct you have purchased.
  • Page 34 AEB Alternative Fuel Electronics via dell’industria 20 42025 - Cavriago - Italy ph. +39 0522 494401 - fax. +39 0522 494410 www.aeb.it - info@aeb-srl.com a division of Technical assistance ph. +39 0522 494414 - fax. +39 0522 494410 aebasst@aeb-srl.com...
