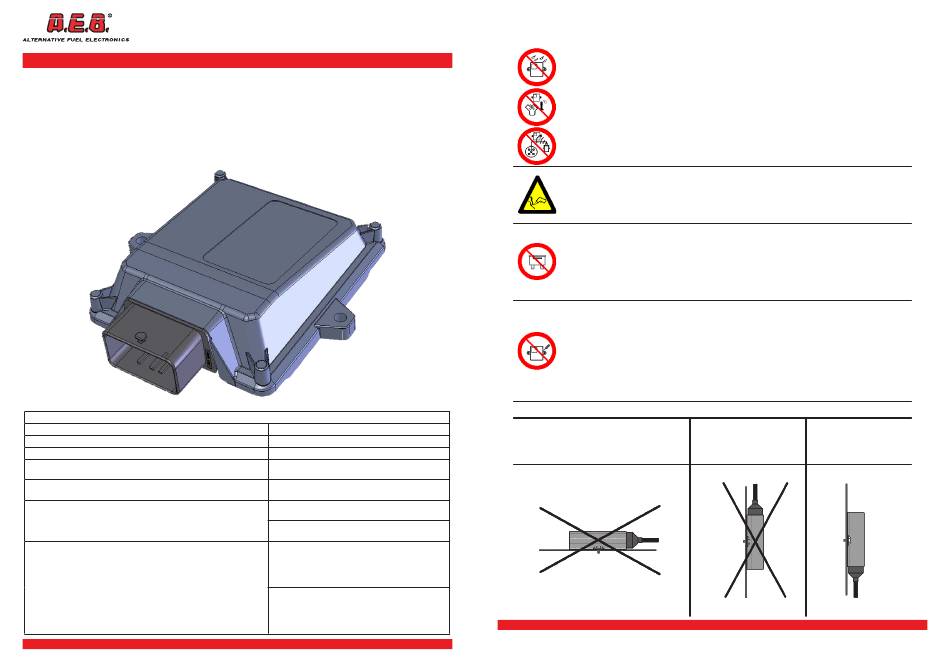

MP48 OBD

4 CYL. INJECTION CONTROL UNIT

INSTALLATION MANUAL

Specifiche tecniche / Technical specifications

Tensione di alimentazione / Supply voltage

Temperatura di funzionamento / Operating temperature

Fusibile di protezione / Protection fuse

Assorbimento di corrente con attuatori disattivi / Current absorption

with the actuators disabled

Assorbimento di corrente in modalità standby / Current absorption

in standby mode

Attuatori gestiti / Actuators managed

Uscita fili elettrovalvole gas / Wire output gas solenoid valves

AEB Alternative Fuel Electronics

via dell'industria 20 42025 - Cavriago - Italy

+39 0522 494414 (tech. assistance) -

fax. +39 0522 494410

aebasst@aeb-tech.com

Vbatt=10÷16V

-40÷120°C

MAX 15A

Imax ≤0.5A

Istandby ≤10 µA

Fino a 4 iniettori con caratteristiche:

Imax= 6A, Vbat max= 16V

up to 4 injectors with the following characteristics:

Imax=6A, Vbat max=16V

Pmax=25W, Imax=2A (potenza e corrente mas-

sima per ogni uscita con due uscite attive)

-----------------------------------------------------

Pmax=50W, Imax=4A (potenza e corrente mas-

sima con solo una uscita attiva)

Pmax=25W, Imax=2A (power and maximum cur-

rent for each output with two outputs enabled)

-----------------------------------------------------

Pmax=50W, Imax=4A (power and maximum

current with just one output enabled)

AVVERTENZE GENERALI/GENERAL INFORMATION

Where to install the control unit:

Dove fissare la Centralina /

- LONTANO da possibili INFILTRAZIONI D'ACQUA.

- FAR from any WATER LEAKAGE

- LONTANO da ECCESSIVE FONTI DI CALORE (esempio collettori di scarico).

- FAR from EXCESSIVE HEAT SOURCES (such as exhaust manifolds).

- LONTANO dai CAVI DELL'ALTA TENSIONE.

- FAR from HIGH-VOLTAGE CABLES.

Fare delle buone connessioni elettriche evitando l'uso dei "RUBACORRENTE".

S i t e n g a p r e s e n t e c h e l a m i g l i o r e c o n n e s s i o n e e l e t t r i c a è l a s a l d a t u r a

Si tenga presente che la migliore connessione elettrica è la saldatura debitamente

debitamente isolata.

isolata.

Create efficient electrical connections without using any "POWER TAPS".

Properly insulated soldering is the most effective type of electrical connection.

Avvisare il cliente che in caso di rottura del fusibile dell'impianto a GAS, il Sistema ripri-

stina i collegamenti dei dispostivi a cui è collegato. Si sconsiglia

vivamente di sostituire il fusibile con un'altro di amperaggio maggiore, cio' puo' provo-

care danni irreparabili.

Advise the customer that if the GAS system fuse burns, the connections of the devices

to which it is connected will be restored. It is strongly recommended not to replace the

fuse with another one with a higher amperage rating since it may cause irreparable

damage.

Non aprire per nessun motivo la scatola della Centralina soprattutto con il motore in

moto o il quadro inserito, onde evitare danni irreparabili.

A.E.B. declina ogni responsabilità per danni a cose e persone derivati dalla manomis-

sione del proprio dispositivo da parte di personale non autorizzato con la conseguente

perdita di GARANZIA.

Do not open the Control Unit box for any reason, especially when the engine is running or the key

is in the ignition, to avoid irreparable damage.

A.E.B. will not be held responsible for damage to property or injuries to persons if un-

authorised personnel tamper with its devices; such tampering will also invalidate the

WARRANT

Come fissare la Centralina/ How to install the Control Unit

INSTALLAZIONE

ERRATA

INCORRECT

INSTALLATION

616000001-0 Rev. 291012-1

Il presente documento non può essere riprodotto né portato a conoscenza di terzi senza autorizzazione della ditta A.E.B. S.p.A.

This document may not be reproduced or made known to any third party without permission of the company AEB S.p.A.

INSTALLAZIONE

ERRATA

CORRETTA

INCORRECT

CORRECT

INSTALLATION

2-20
