6
ROAD
FLARE
SYNC
SIGNALISATIE KIT

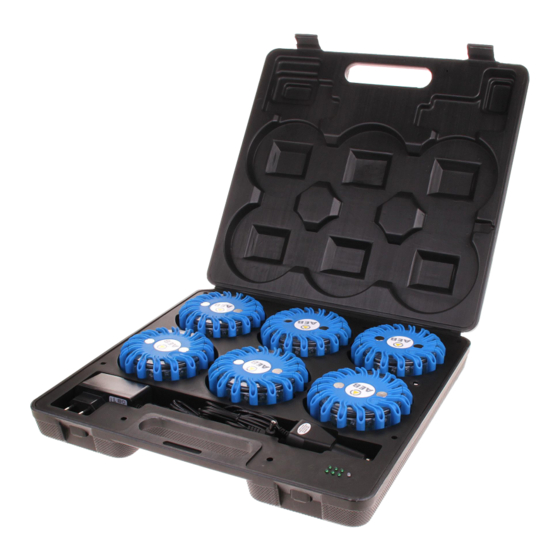

INHOUD
• 6x Roadflare LED module
• Koffer met oplaadfunctie
• Stekkers – 220VAC / 12VDC
AAN/UIT ZETTEN
Automatisch
De ROADFLARE LED module gaat automatisch aan wanneer u deze uit de koffer haalt (zie figuur A).
Wanneer u de ROADFLARE LED terug in de koffer plaatst, wordt deze automatisch uitgeschakeld.
Manueel
Wanneer de ROADFLARE aanstaat, kan je deze uitzetten door de power button (zie figuur B) 3 seconden
ingedrukt te houden. Je kan deze terug aanzetten door kort op dezelfde knop te drukken.
SYNCHRONISATIE
De ROADFLARE LED modules synchroniseren automatisch met elkaar. Wanneer u deze uit de koffer
haalt, dient u deze in de juiste volgorde te leggen zodat het gesynchroniseerd patroon correct wordt
weergegeven.
Concreet: De eerste module die u uit de koffer neemt, moet ook eerst worden geplaatst op de te
verlichten locatie. De 2
module die uit de koffer wordt gehaald, komt op de 2
plaats, ...
de
de
FLITSPATROON KIEZEN
Wanneer de ROADFLARE LED aan staat en u drukt kort (< 1 seconde) op de power button (zie figuur B),
verandert u van flitspatroon. U kan kiezen uit 6 verschillende flitspatronen.
Als u het flitspatroon wijzigt op 1 enkele ROADFLARE LED module, veranderen de andere (actieve) modules
automatisch mee van patroon.
OPLADEN
Om de ROADFLARE LED modules op te laden, moeten deze in de daarvoor voorziene uitsparingen in
de koffer geplaatst worden. Plaats deze correct (zie figuur C - AEB-logo naar boven gericht) u hoort een
klik wanneer u de modules correct in de koffer plaatst.
Vervolgens dient u de 220VAC of 12VDC lader in de koffer in te pluggen (zie figuur D
– groene pijl) en dan het andere uiteinde in het stopcontact of 12V contact te steken.
De 220VAC en 12VDC laders bevinden zich in de daarvoor voorziene ruimte in de koffer (zie figuur
D – gele pijl).
Wanneer de ROADFLARE LED modules aan het laden zijn, zal een rode led oplichten op elke module
die aan het opladen is. Wanneer de ROADFLARE LED module is opgeladen, zal u een groene LED zien.
Statusled ROADFLARE
ROADFLARE modules
Rood
Laden op
Groen
Opgeladen
GETTING NOTICED IN TRAFFIC

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROADFLARE 6 and is the answer not in the manual?

Questions and answers

Summary of Contents for AEB ROADFLARE 6

  • Page 1 Als u het flitspatroon wijzigt op 1 enkele ROADFLARE LED module, veranderen de andere (actieve) modules automatisch mee van patroon. OPLADEN Om de ROADFLARE LED modules op te laden, moeten deze in de daarvoor voorziene uitsparingen in de koffer geplaatst worden. Plaats deze correct (zie figuur C - AEB-logo naar boven gericht) u hoort een klik wanneer u de modules correct in de koffer plaatst. Vervolgens dient u de 220VAC of 12VDC lader in de koffer in te pluggen (zie figuur D – groene pijl) en dan het andere uiteinde in het stopcontact of 12V contact te steken. De 220VAC en 12VDC laders bevinden zich in de daarvoor voorziene ruimte in de koffer (zie figuur D – gele pijl).
  • Page 2 Si vous modifiez le mode de flash d’un seul module ROADFLARE LED, les autres modules (actifs) se modifient automatiquement leur mode. CHARGEMENT Pour charger les modules ROADFLARE LED, il faut les placer dans les encoches prévues dans le boîtier. Placez-les correctement (voir figure C - le logo AEB tourné vers le haut). Vous entendrez un clic lorsque vous placez les modules correctement dans le boîtier. Ensuite, branchez le chargeur 220VAC ou 12VDC dans le boîtier (voir figure D - flèche verte), puis branchez l’autre extrémité dans la prise murale ou la prise 12V. Les chargeurs 220VAC et 12VDC sont situés dans l’espace prévu dans le boîtier (voir figure D - flèche jaune).
  • Page 3 If you change the flash pattern on 1 single ROADFLARE LED module, the other (active) modules automatically change their pattern too. CHARGING To charge the ROADFLARE LED modules, they must be placed in the slots provided in the case. Place them correctly (see figure C - AEB logo facing upwards), you will hear a click when you place the modules correctly in the case. Next, plug the 220VAC or 12VDC charger into the case (see figure D - green arrow) and then plug the other end into the wall outlet or 12V socket. The 220VAC and 12VDC chargers are located in the space provided in the case (see figure D - yellow arrow).
  • Page 4 ROAD FLARE SYNC Figuur / Figure A Figuur / Figure B Figuur / Figure C Figuur / Figure D AEB nv • Z. 5 Mollem 400 • B-1730 Asse • info@aeb.be • www.aeb.be...
