E N G L I S H
7: Used to determine the HOLD status
of the transmitter.
ON: There will be 2.5 minutes dead
time between the alarm
GENERAL DESCRIPTION
detection transmissions.

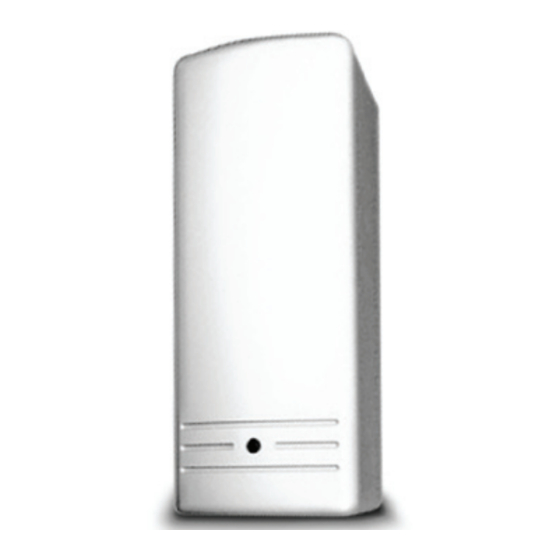

The transmitter is a supervised general
(Restore messages will be sent
purpose transmitter that can be connected
immediately).
to magnetic contacts (door/window
Note: Only one alarm message
protection) or to other sensors.
is transmitted in any 2.5 minute period.
It operates together with RISCO Group
OFF*: No dead time between alarm
programmable receivers and is powered
detection transmissions (the unit
by a standard 3-volt lithium battery.
transmits after each detection).
MAIN FEATURES
Note: In both HOLD status the
• Operates up to 1000 ft. (300m) range following occurs:
(outdoor).
1. Disconnecting the detector's input
• RF high / low power terminal will send an alarm after
500ms.
• Uses one of more than 16 million
pseudo-randomly selected preset code 2. Reopening and closing the detector
inputs will generate an extra alarm
addresses for setup .
and restore messages.
• Microprocessor design.
8: Used to determine the RF transmission
• Extended battery life.
power.
• Fully supervised.
ON: RF low power (when the
• Hold on/off.
transmitter is close to the receiver).
• Selective response time:
OFF*: RF high power
Fast - for shock sensors.
* Factory Default
Slow - for magnetic switches, etc.
5. FRONT COVER REMOVAL (Figure 1).
• Selective wired input - N.C. or N.O.
• Back & Cover tamper protection.
6. TRANSMITTER/RECEIVER
COMMUNICATION SETUP
2. OPERATIONAL MODES
The transmitter must identify itself to
NORMAL: The unit transmits an ALARM
the system's receiver by writing its
MESSAGE when it is triggered; when
coded message into the receiver's
restored, it transmits a RESTORAL
address memory. This is accomplished
MESSAGE. Only one ALARM MESSAGE
by performing the following steps:
is transmitted in any 2.5 minutes time slot.
a. Set the receiver to Write Mode.
Note: Extra restoral message can be
b. Remove the battery from the insulation
generated by reopening and closing
material (Fig. 2).
the inputs.
Send a Write message pressing both
tamper buttons (back and cover) for at
WRITE: A Write message will be least 3 seconds. Verify that the
transmitted by pressing both tamper transmitter has been identified by the
buttons (back and cover) for at least 3 receiver.
seconds.
c. Set the receiver to Normal Mode.
Note: if for any reason it is necessary
Note: The unit sends a supervisory
to re-send a write message, press
message indicating the input state
both of the tamper buttons (back
and battery condition.
and cover) for at least 3 seconds.
Note: At installation or replacement,
7. SELECTION OF INSTALLATION
perform a Communication Check
LOCATION
with the receiver to verify proper
a. Select a location best suited for
operation.
communication quality and near the
intended wired detector (for switched
3. LED INDICATION
sensor).
Place the unit at the highest possible
After each detection, the LED turns ON
position.
momentarily.
On Low Battery condition - the LED will
b. Temporarily attach the unit to this point
blink during each transmission. using two sided adhesive tape.
c. Generate an Alarm signal (by
4. DIPSWITCH SETTINGS
momentarily opening or closing the
input terminals) and verify that the
The transmitter has 8 dipswitches:
receiver has received the signal. If the
1: Not used (OFF position)
alarm signal is not detected, reposition
the transmitter and try again.
2: Used to disable back tamper
ON: Back tamper disabled (only
8. FINAL MOUNTING
cover tamper works)
OFF*: Back tamper enabled (both Separate the back part of the transmitter
cover and back tamper works) (Fig. 3), and mount all the parts in place
(Fig. 4).
3: Supervision Transmission
ON: Every 65 minutes
If relevant, connect the sensor to the input
OFF*: Every 15 minutes
terminals.
4: Used to determine the internal reed
Note: the mark on the magnet's
switch.
plastic case should be opposite the
ON: Disable
mark on the transmitter's case (Fig.
OFF*: Enable
5).
5: Used to determine the contact mode.
ON: Normally Closed (NC)
OFF*: Normally Open (NO)
6: Used to determine the response time
ON: Slow-500 ms (For operation
with magnetic contacts, etc.)
OFF*: Fast-10 ms (For operation
with a shock sensor)
FCC Note (Valid for US version):
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:
1. This device may not cause harmful interference and
2. This device must accept any interference received, including
interference that may cause undesired operation.
FCC ID: JE4RWT71X433
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
a) Reorient or relocate the receiving antenna.
b) Increase the separation between the equipment and receiver.
c) Connect the equipment to an outlet on a circuit different from that to
which the receiver is connected.
d) Consult the dealer or an experienced radio/TV technician.
FCC Warning
The manufacturer is not responsible for any radio or TV interference
caused by unauthorized modifications to this equipment. Such
modifications could void the user's authority to operate the equipment.
RTTE Compliance Statement (European version):
Hereby, RISCO Group declares that this equipment is in compliance
with the essential requirements and other relevant provisions of
Directive 1999/5/EC. For the CE Declaration of Conformity please refer
to our website: www.riscogroup.com.
© RISCO Group 08/2010
5: Sert à déterminer le mode de contact.
F R A N Ç A I S
ON: Normalement fermé (NC)
OFF*: Normalement ouvert (NO)
6: Sert à déterminer le temps de réaction
1. DESCRIPTION GENERALE
ON: Lent (Slow) - 500 ms (en
fonctionnement avec des
Le T72 est un émetteur universel
contacts magnétiques, etc.)
pouvant être relié à des contacts
OFF*: Rapide (Fast) - 10 ms (en
magnétiques (pour la protection de
fonctionnement avec détecteur de
portes/ fenêtres) ou autres détecteurs.
chocs)
Alimenté par une pile lithium de 3 volts,
7: Sert à déterminer l'état de MAINTIEN
il fonctionne avec les récepteurs
du transmetteur.
programmables de RISCO Group.
ON: Un temps mort de 2 min. 30
s'écoulera entre les détections
CARACTERISTIQUES DU T72:
d'alarme transmises (Les
• Portée de 300 m (en extérieur),
messages de remise en service
• Haute / faible puissance RF
seront envoyés immédiatement).
• Adressage automatique (Il sélectionne Remarque : Un seul message
d'alarme est émis par intervalle
directement un code parmi les plus de
de 2 min. 30.
16 millions préréglés en usine - donc
OFF*: Pas de temps mort entre
pas d'interrupteur à DRB),
les détections d'alarme
• Conçu avec microprocesseur,
transmises (l'appareil émet après
• Pile très longue durée,
chaque détection).
• Entièrement sous contrôle,
Remarque : quel que soit l'état
• Maintient la position marche/arrêt
de MAINTIEN sélectionné, les
réactions suivantes se produisent:
(ON/OFF),
1. La déconnection du lecteur
• Vitesse de détection réglable:
d'entrée du détecteur déclenche
Rapide - pour les détecteurs de chocs,
une alarme après 500 ms.
Lente - pour les contacts magnétiques,
2. La réouverture et la fermeture des
etc.
entrées du détecteur déclenchent
• Entrée modulable - NC ou NO.
une autre alarme et rétablissent les
• Autoprotection arrière et frontale.
messages.
8: Sert à déterminer la puissance de
2. MODE DE FONCTIONNEMENT
transmission RF.
ON: faible puissance RF (quand le
NORMAL: le T72 émet un « signal
transmetteur est situé près du
d'alarme » lorsqu'il est déclenché, et un
récepteur).
« message de remise en service »
OFF*: haute puissance RF
lorsque la situation est rétablie. Un seul
* Par défaut
message d'alarme est émis par intervalle
5. RETRAIT DU COUVERCLE FRONTAL
de 2min.30.
(Figure 1).
Remarque: d'autres messages de
6. MISE EN COMMUNICATION DE
remise en service peuvent être
I'EMETTEUR/RECEPTEUR
générés par le fait de rouvrir et de
refermer les entrées.
Le récepteur du système doit identifier le
T72 par le biais de l'inscription du
ECRITURE ("WRITE"): tout message
message codé de ce dernier dans sa
en écriture sera transmis en appuyant mémoire d'adresses. Cette opération
s'exécute suivant les étapes suivantes:
simultanément sur les touches
d'autoprotection (arrière et frontale)
a. Réglez le récepteur en mode écriture
pendant au moins 3 secondes.
(WRITE).
b. Retirez la pile de l'équipement d'isolation
Remarque: l'appareil envoie un
(Fig. 2). Envoyez un message en
message de surveillance pour
écriture en appuyant simultanément sur
indiquer le statut des entées et
les touches d'autoprotection (arrière et
l'état de la pile.
frontale) pendant au moins 3 secondes
Vérifiez que le T72 a bien été identifié
Remarque: lors de l'installation ou
par le récepteur..
du remplacement de la pile, effectuez
c. Réglez le récepteur en mode Normal.
un test de communication avec le
Remarque: si pour une raison
récepteur pour vérifier le bon
quelconque, il est nécessaire de
fonctionnement de l'appareil.
renvoyer un message en écriture,
appuyez simultanément sur les
3. AFFICHAGE A DIODES LED:
touches d'autoprotection (arrière et
Après chaque détection, la diode
frontale) pendant au moins 3
électroluminescente LED s'allume
secondes.
momentanément. Lorsque les piles
7. CHOIX DU LIEU D'INSTALLATION
s'affaiblissent - la diode clignote
a. Choisissez l'endroit le plus approprié
pendant chaque transmission.
pour une qualité de transmission
optimale, proche du détecteur câblé
4. PARAMETRAGE DES
concerné (détecteur commuté).
COMMUTATEURS DIP
Placez l'appareil le plus haut possible.
Le transmetteur dispose de 8
b. Fixez provisoirement l'appareil à cet
commutateurs DIP :
endroit à l'aide d'un adhésif double face.
1: Inutilisés (position OFF – Arrêt)
c. Provoquez un signal d'alarme (en
2: Utilisé pour désactiver le sabotage
ouvrant et refermant momentanément
arrière
les terminaux d'entrée), et vérifiez que
ON : Sabotage arrière désactivé
le récepteur a bien reçu le signal. Si le
(seulement le sabotage avant est
signal d'alarme n'a pas été détecté,
opérationnel) repositionnez le T72 et renouvelez
OFF* : Sabotage arrière opérationnel l'opération.
(sabotage avant et arrière sont
8. MONTAGE FINAL
opérationnels)
Séparez la partie arrière de l'émetteur
3: Transmission de la surveillance
(Fig. 3) et installez tous les éléments (Fig.
ON: toutes les 65 minutes
4) à leur place.
OFF*: toutes les 15 minutes S'il y a lieu, branchez le détecteur aux
terminaux d'entrée.
4: Sert à déterminer le mode du
Remarque: La marque faite sur le
commutateur du contact magnetique.
boîtier en plastique de l'aimant doit
ON: Désactivé
se trouver face à celle du boîtier de
OFF*: Activé
l'émetteur (Fig. 5).
WARRANTY
RISCO Group and its subsidiaries and affiliates ("Seller") warrant its
products to be free from defects in materials and workmanship under
normal use for 24 months from the date of production. Because Seller
does not install or connect the product and because the product may be
used in conjunction with products not manufactured by the Seller, Seller
can not guarantee the performance of the security system which uses this
product. Seller's obligation and liability under this warranty is expressly
limited to repairing and replacing, at Seller's option, within a reasonable
time after the date of delivery, any product not meeting the specifications.
Seller makes no other warranty, expressed or implied, and makes no
warranty of merchantability or of fitness for any particular purpose. In no
case shall seller be liable for any consequential or incidental damages for
breach of this or any other warranty, expressed or implied, or upon any
other basis of liability whatsoever.Seller's obligation under this warranty
shall not include any transportation charges or costs of installation or any
liability for direct, indirect, or consequential damages or delay. Seller does
not represent that its product may not be compromised or circumvented;
that the product will prevent any persona; injury or property loss by
burglary, robbery, fire or otherwise; or that the product will in all cases
provide adequate warning or protection. Buyer understands that a
properly installed and maintained alarm may only reduce the risk of
burglary, robbery or fire without warning, but is not insurance or a
guaranty That such will not occur or that there will be no personal injury or
property loss as a result.
Consequently seller shall have no liability for any personal injury, property
damage or other loss based on a claim that the product fails to give
warning. However, if seller is held liable, whether directly or indirectly, for
any loss or damage arising from under this limited warranty or otherwise,
regardless of cause or origin, seller's maximum liability shall not exceed
the purchase price of the product, which shall be complete and exclusive
remedy against seller. No employee or representative of Seller is
authorized to change this warranty in any way or grant any other warranty.
NOTE: This product should be tested at least once a week.
CAUTION: Risk of explosion if battery is replaced by an incorrect type.
5IN1300 C
Dispose of used batteries according to local regulations.
E S PA Ñ O L
1. DESCRIPCION GENERAL
El T72 es un transmisor supervisado
para uso general, que puede conectarse
a contactos magnéticos (protección de
puertas y ventanas) o a otros sensores.
Funciona conjuntamente con los
receptores vía radio de RISCO
Group, y se alimenta con una batería
estándar de litio de 3V.
CARACTERÍSTICAS PRINCIPALES
• Alcance hasta 300 m (1000 pies) en
visión directa.
• Potencia RF alta / baja.
• Utiliza un código de dirección de entre
16 millones combinaciones,
seleccionado de forma aleatoria.
• Diseño microprocesado.
• Larga duración de la batería.
• Totalmente supervisado.
• Estado reposo on/off.
• Tiempo de respuesta seleccionable:
Rápido - para sensores inerciales
Lento - para contactos magnéticos, etc.
• Entrada cableada seleccionable - N.C.
o N.A.
• Tamper Posterior y de Tapa
2. MODOS DE FUNCIONAMIENTO
NORMAL: El T72 transmite un MENSAJE
DE ALARMA cuando se dispara;
cuando se restaura, transmite un
MENSAJE DE RESTAURACIÓN. Sólo se
transmite un
MENSAJE DE ALARMA dentro de un
intervalo de 2,5 minutos.
Nota: Se puede generar un mensaje
extra de restauración abriendo y
cerrando las entradas.
ESCRITURA: Se transmite un mensaje
de ESCRITURA al presionar los dos
tamper (posterior y delantero) durante al
menos 3 segundos.
Nota: La unidad envía un mensaje
de supervisión indicando el estado
de la entrada y de la batería.
Nota: Al instalarlo o reemplazarlo,
realice una Prueba de Comunicación
con el receptor, para verificar su
correcto funcionamiento.
3. INDICACIÓN DEL LED
Tras cada detección, el LED se
encenderá momentáneamente.
En caso de Batería Baja, el
LED parpadeará durante cada
transmisión.
4. CONFIGURACIÓN DE LOS
INTERRUPTORES DIP
El transmisor tiene 8 interruptores DIP:
DIP Descripción
1 Sin usar (posición OFF)
Se utiliza para desactivar el tamper
2
posterior
Posición Tamper Posterior
Deshabilitado (sólo funciona
ON
el tamper de tapa)
Habilitado (funcionan los
OFF*
dos tamper: tapa y posterior)
3 Transmisión de Supervisión
Posición
Transmisión de Supervisión
ON Cada 65 minutos
Cada 15 minutos
OFF*
4 Se utiliza para activar el contacto magnético
Posición Interruptor de Lengüeta Interno
ON Deshabilitado
OFF* Habilitado
DIP Descripción
Se utiliza para definir el modo de
5
contacto de la entrada cableada
Entrada Cableada
Posición
Normalmente Cerrada (N.C.)
ON
OFF* Normalmente Abierta (N.A.)
Se utiliza para establecer el tiempo
6
de apertura
Posición Tiempo de Respuesta
Lento: 500 ms
ON
(para contacto magnético)
Rápido: 10 ms
OFF*
(para sensores inerciales)
7
Se utiliza para determinar el estado
de Reposo del detector
Posición Estado Reposo
Habrá un intervalo de 2,5
ON
minutos entre las transmisiones
de detección de alarma
(los mensajes de restauración
se enviarán inmediatamente)
Nota: En un período de 2,5
minutos sólo se transmite
un mensaje de alarma
No hay ningún tiempo muerto
OFF*
entre las transmisiones de
alarma (la unidad transmite
después de cada detección)
Se utiliza para fijar la potencia RF del
8
transmisor
Posición Potencia RF
Potencia RF Baja (cuando
ON
el transmisor se monta
cerca del receptor)
OFF* Potencia RF Alta
* Predeterminado de fábrica
5. RETIRAR LA TAPA DELANTERA (Fig. 1)
6. CONFIGURACIÓN DE LA COMUNICACION
ENTRE TRANSMISOR Y RECEPTOR
El transmisor debe registrarse en el
receptor, escribiendo su código ID en la
memoria de dirección del receptor. Para
ello hay que realizar los siguientes pasos:
a. Colocar el receptor en Modo Escritura.
b. Colocar la batería, sacándola de su
envoltorio (Fig. 2). Enviar un mensaje
de Escritura, presionando los dos
tamper (posterior y delantero) durante
al menos 3 segundos. Verificar que el
transmisor ha sido identificado por el
receptor.
c. Colocar el receptor en Modo Normal de
funcionamiento.
Nota: Si por alguna razón necesita volver
a enviar un mensaje de Escritura, pulsar
de nuevo los dos tamper durante al
menos 3 segundos.
7.SELECCIÓN DE LA UBICACIÓN DE
INSTALACIÓN
a. Elegir la ubicación más adecuada
para conseguir una buena calidad de
comunicación, y cerca del detector
cableado (en caso de estar usándolo
como transmisor universal).
Colocar la unidad a la máxima altura
posible.
b. Fijar temporalmente la unidad en esa
ubicación mediante cinta adhesiva de
doble cara.
c. Generar una señal de Alarma (abriendo
o cerrando momentáneamente los
terminales de entrada) y verificar que el
receptor ha recibido la señal. Si la señal
de alarma no es detectada, reubicar el
transmisor y probar nuevamente.
8. MONTAJE FINAL
Separar la parte posterior del transmisor
(Fig. 3), y montar todas las partes en sus
respectivos lugares (Fig. 4).
Si es necesario, conectar el sensor a los
terminales de entrada.
Nota: la marca en el lateral del imán
debe colocarse enfrente de la marca
en la caja del transmisor (Fig. 5)
