Schlage B571 Installation Instructions

*P515-748*
P515-748
B571 Thumbturn Deadbolt with Vacancy Indicator
B581/F Thumbturn Deadbolt with Blank Cover
Cerrojo de Pasador con Cubierta Llana
Cerrojo de Pasador con Cilindro de Indicador
Pêne Dormant avec Couverture Plaine
Pêne Dormant avec Cylindre d'Indicateur
B581
B581 F
* For UL Application Only (B581F)
* Para UL aplicación solamente (B581F)
* Pour UL application seulement (B581F)
B571 Emergency Key
B571 Llave para la emergencia
B571 Clef pour l'urgence
1
1¹⁄₂" (38 mm)
Recommended
Recomendado Recommandé
or o ou
2¹⁄₈" (54 mm)
Backset Entrada Broche
2³⁄₈" (60 mm) or o ou 2³⁄₄" (70 mm)
2
2³⁄₈" (60 mm)
3
Customer Service Servicio al cliente Service à la clientèle
1-877-671-7011
B571 / B581 / B581F
R*
Q*
C
B
A
B571
S
(sold separately)
(vendido por separado)
(vendu séparément)
1³⁄₈–1⁷⁄₈" (35–48 mm)
2³⁄₄" (70 mm)
OR
O
OU
Rotate 180°
Gire 180°
Tourner à 180°
www.allegion.com/us
F
E
D
K
Required for Best Anti-Kick Security
Se require para las mas seguridad de contra-golpea
Requis pour le plus sécurité de contre-coup de pied
3

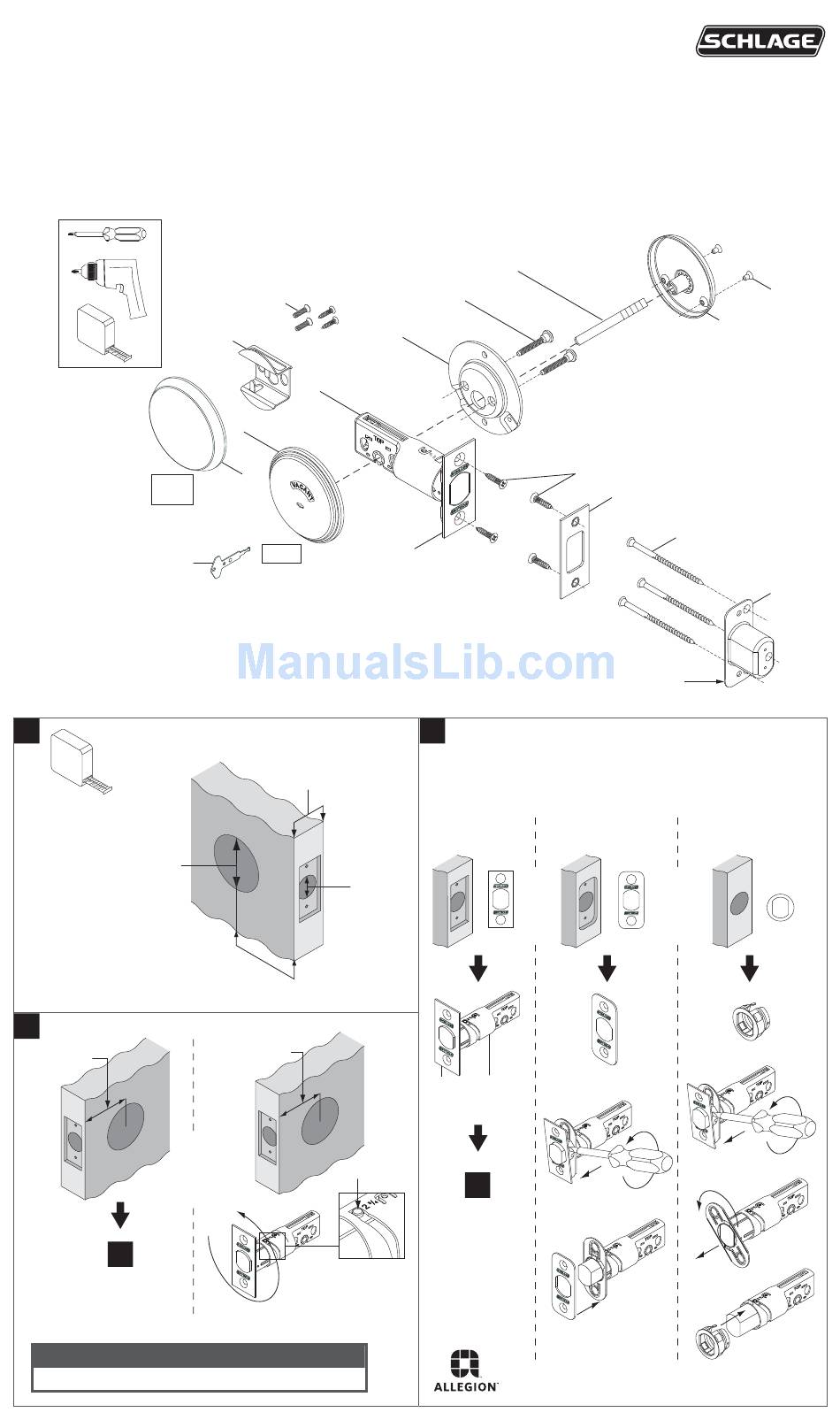

Choose Faceplate
Escoja la placa delantera
Choisir la têtière
Standard
Estándar
Norme
1" (25 mm)
K C
4
Installation Instructions
Instrucciones de instalación
L
M
N
to Match Door
(K)
para emparejar la puerta
(K)
pour égaler la porte
(K)
Optional Purchase
Compra opcional
Achat facultatif
OR OR
O O
OU OU
Notice d'installation
H
G
P
Optional Purchase
Compra opcional
Achat facultatif
© Allegion 2014
Printed in U.S.A.
P515-748 Rev. 01/14-e
